Атенюатори оптичні

Атенюатори оптичні

Атенюатори оптичні – це пасивні компоненти волоконно-оптичних ліній зв’язку, призначені для контрольованого зменшення (послаблення) рівня потужності оптичного сигналу. Вони необхідні у випадках, коли сигнал, що надходить на фотоприймач активного обладнання (SFP-модулі, GPON-термінали, медіаконвертери), є надто потужним. Це може призвести до перевантаження приймача, спотворення сигналу, збільшення кількості помилок або навіть фізичного виходу обладнання з ладу. Атенюатори дозволяють привести рівень сигналу до робочого діапазону приймача, забезпечуючи стабільну та надійну передачу даних. Вони виготовляються на основі різних технологій, включаючи леговане оптичне волокно, повітряний зазор та градієнтні фільтри, що гарантує стабільність параметрів у широкому діапазоні довжин хвиль та температур.

Технічні параметри та класифікація

• Типи конекторів: SC, LC, FC, ST (з поліруванням UPC або APC) .
• Тип волокна: Одномодове (SMF, 9/125 мкм) для телекомунікацій, багатомодове (MMF, 50/125 мкм або 62.5/125 мкм) для локальних мереж та ЦОД.
• Діапазон загасання: Фіксовані значення від 1 до 30 дБ (з кроком 1 дБ), а також змінні атенюатори з плавним регулюванням .
• Точність загасання: ±0.5 дБ для значень 1-10 дБ, ±10% для значень 11-30 дБ .
• Зворотні втрати (Return Loss): ≥50 дБ для UPC, ≥60 дБ для APC .
• Поляризаційна залежність втрат (PDL): ≤0.1-0.2 дБ (для більшості моделей) .
• Робоча довжина хвилі: 1260-1620 нм для одномодових, 850/1300 нм для багатомодових .
• Максимальна вхідна потужність: 200-1000 мВт (залежно від типу) .
• Типи конструкції: Male-Female (штекер-гніздо) для підключення безпосередньо до порту, Female-Female (вставні) для з’єднання двох патч-кордів, In-Line (лінійні) – безпосередньо врізані у волокно.
• Робоча температура: -40°C … +75°C .
• Стандарти: Відповідають Telcordia GR-910, IEC 60869, RoHS .

Основні типи атенюаторів

• За принципом дії:
  • На основі повітряного зазору (Air Gap): Використовують принцип розбіжності променя між двома волокнами, розташованими на певній відстані одне від одного. Забезпечують стабільне загасання незалежно від довжини хвилі.
  • На легованому волокні (Doped Fiber): Використовують волокно, леговане спеціальними домішками, яке поглинає частину світлової енергії. Мають низьку залежність від поляризації та довжини хвилі.
  • На градієнтних фільтрах (Filter Type): Забезпечують найвищу точність загасання, використовуються для прецизійних вимірювань та систем DWDM.
• За можливістю регулювання:
  • Фіксовані (Fixed): Мають постійне заздалегідь визначене значення загасання (наприклад, 5 дБ, 10 дБ). Найпоширеніший тип для типових задач .
  • Змінні (Variable): Дозволяють плавно регулювати рівень загасання від мінімального до максимального значення. Використовуються в лабораторних умовах, тестуванні та при необхідності точного налаштування рівня сигналу.
• За типом полірування:
  • UPC (синій колір): Для стандартних одномодових мереж, де не потрібні наднизькі зворотні втрати .

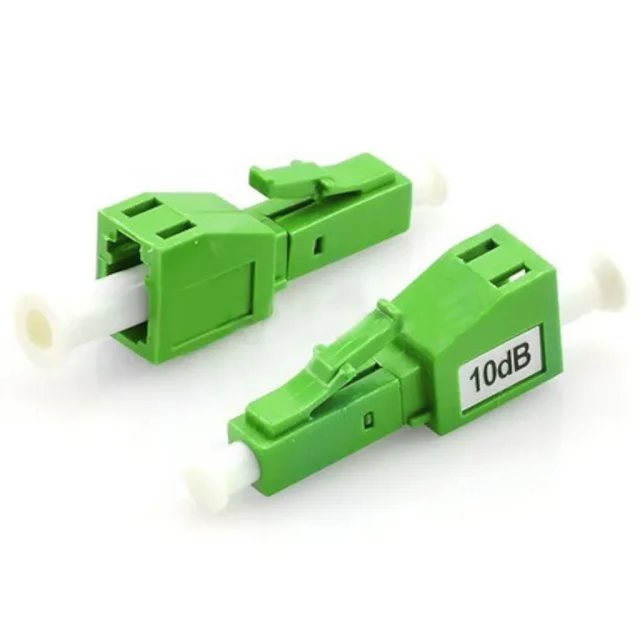

  • APC (зелений колір): Для PON-мереж, CATV та систем із високими вимогами до зворотних втрат (≥60 дБ) .
• За типом волокна:
  • Одномодові (SM): Для телекомунікацій, FTTH, магістральних мереж.
  • Багатомодові (MM): Для центрів обробки даних, локальних мереж та систем із малою дальністю передачі.

Основні переваги

• Захист активного обладнання: Запобігають перевантаженню та виходу з ладу оптичних приймачів .
• Вирівнювання рівнів сигналу: Дозволяють балансувати потужність між різними каналами в системах DWDM/CWDM або між різними абонентами в PON-мережах .
• Покращення якості передачі: Зменшення рівня сигналу до оптимальних значень знижує кількість бітових помилок (BER) та спотворень.
• Висока точність: Забезпечують стабільне загасання з мінімальними відхиленнями в широкому діапазоні довжин хвиль та температур .
• Низькі зворотні втрати: Спеціальні конструкції та APC-полірування мінімізують відбиття сигналу назад у лінію .
• Компактність та зручність: Легко встановлюються безпосередньо в оптичний порт або в розрив лінії, не потребують додаткового живлення.

Сфери використання

Оптичні атенюатори застосовуються в:

• Телекомунікаційних мережах та магістралях: Вирівнювання рівнів сигналу в системах DWDM/CWDM .
• Пасивних оптичних мережах (PON, GPON, EPON, XGS-PON): Узгодження чутливості приймачів ONT/ONU абонентів, розташованих на різній відстані від OLT .
• Мережах кабельного телебачення (CATV): Забезпечення оптимального рівня сигналу для аналогових та цифрових приймачів .
• Центрах обробки даних (ЦОД): Для коротких з’єднань високої щільності (багатомодові атенюатори) .
• Тестуванні та вимірюваннях: Калібрування вимірювального обладнання (OTDR, джерела світла, вимірювачі потужності), імітація довгих ліній зв’язку .
• Лабораторних дослідженнях та розробках: Експерименти з оптичними системами та компонентами.

Рекомендації щодо вибору

• Визначте необхідне загасання: Розрахуйте бюджет потужності вашої лінії та рівень сигналу, який надходить на приймач. Значення загасання атенюатора має дорівнювати різниці між вхідним сигналом та максимально допустимим сигналом приймача (з невеликим запасом).
• Виберіть тип конектора та полірування: Атенюатор повинен повністю відповідати типу конектора (SC, LC, FC) та полірування (UPC або APC) вашого обладнання. Змішування UPC та APC категорично заборонене! .
• Врахуйте тип волокна: Для одномодових систем використовуйте одномодові атенюатори, для багатомодових – багатомодові.
• Оберіть тип конструкції: Male-Female для підключення безпосередньо до порту обладнання, Female-Female для встановлення в розрив патч-корда.
• Переконайтеся у якості: Обирайте атенюатори від перевірених виробників, які відповідають міжнародним стандартам та мають паспортизовані параметри.

Чому варто обрати

• Широкий асортимент: В наявності фіксовані та змінні атенюатори з різними типами конекторів (SC, LC, FC, ST), поліруванням (UPC/APC) та значеннями загасання (1-30 дБ) .
• Висока якість: Продукція проходить 100% тестування оптичних параметрів, що підтверджується паспортами якості.
• Сертифіковані вироби: Відповідність міжнародним стандартам Telcordia, IEC та RoHS.
• Гарантія: 1 рік від постачальника.
• Швидка доставка: Оперативне постачання по всій Україні.

Наші фахівці допоможуть розрахувати необхідне загасання та підібрати оптимальний атенюатор для вашого обладнання (Cisco, Huawei, ZTE, Nokia, Ubiquiti, MikroTik та інших).

Додаткова інформація

• Документація: Паспорти виробів, сертифікати відповідності.
• Інструкції: Методики розрахунку бюджету потужності та вибору атенюаторів.
• Відеоогляди: Демонстрація використання атенюаторів у GPON-мережах.
• Дізнайтесь більше про оптичні атенюатори за посиланням або перегляньте статтю про правильний підбір загасання для різних типів мереж.
• Не впевнені, який атенюатор обрати? Зв’яжіться з нашими фахівцями для безкоштовної консультації!

Висновок

Оптичні атенюатори є важливим елементом будь-якої професійної волоконно-оптичної мережі. Вони забезпечують захист дорогого активного обладнання, оптимізують рівні сигналу та гарантують високу якість передачі даних. Завдяки різноманіттю типів, конструкцій та значень загасання, ви завжди зможете підібрати оптимальне рішення для вашого завдання – чи то абонентська GPON-мережа, чи то високонавантажена магістраль DWDM. Обирайте якісні атенюатори від перевірених постачальників для стабільної та довговічної роботи вашої інфраструктури.
