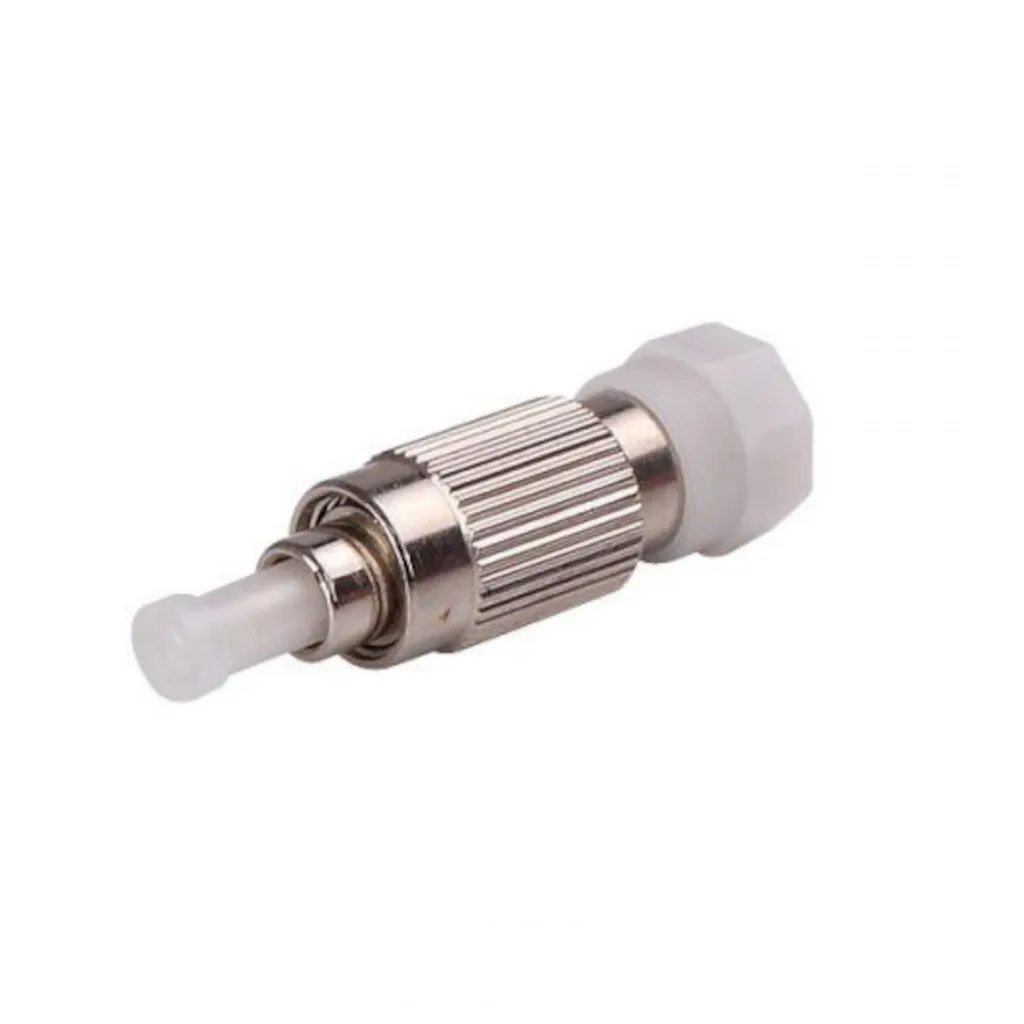

Атенюатор FC/UPC

Атенюатор FC/UPC фіксований

Атенюатор FC/UPC фіксований – це пасивний оптичний компонент, призначений для контрольованого зниження (послаблення) рівня потужності оптичного сигналу в одномодових волоконно-оптичних лініях. Він використовується для запобігання перевантаженню фотоприймачів активного обладнання (SFP-модулів, медіаконвертерів, вимірювальних приладів) надто потужним сигналом, що може призвести до спотворень, помилок або виходу обладнання з ладу. Атенюатори виконані у форм-факторі "male-female" (штекер-гніздо) для безпосереднього підключення до порту обладнання, мають синій колір корпусу, що відповідає стандарту UPC-полірування, та забезпечують високі показники зворотних втрат. Завдяки різьбовому з'єднанню FC, цей тип атенюаторів гарантує надійну фіксацію в умовах вібрацій та механічних навантажень.

---

Технічні параметри

• Тип конектора: FC/UPC (Ferrule Connector / Ultra Physical Contact, плоске полірування).
• Тип волокна: Одномодове (SMF), робоча довжина хвилі 1260-1620 нм (1310/1550 нм).
• Діапазон загасання: Фіксовані значення від 1 дБ до 30 дБ.
• Стандартні значення загасання: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30 дБ.
• Точність загасання (допуск):
  • ±0.5 дБ для значень 1-10 дБ.
  • ±10% для значень 11-30 дБ.
• Зворотні втрати (Return Loss): ≥50 дБ (для UPC).
• Поляризаційна залежність втрат (PDL): ≤0.1-0.2 дБ.
• Максимальна вхідна потужність: 200-1000 мВт (залежно від виробника).
• Матеріал корпусу: Металевий (нікельована латунь) із різьбовим з'єднанням, колір синій (UPC).
• Тип конструкції: Male-Female (штекер-гніздо).
• Робоча температура: -40°C … +75°C.
• Стандарти: Відповідає Telcordia GR-910, IEC 60869, RoHS.

---

Основні переваги

• Надійна фіксація: Різьбове з'єднання FC забезпечує механічну міцність та стійкість до вібрацій, що критично для телекомунікаційного та вимірювального обладнання.
• Захист обладнання: Запобігає перевантаженню приймачів надто потужним сигналом, що подовжує термін служби активного обладнання.
• Висока точність: Забезпечує стабільне та точне загасання сигналу з мінімальними відхиленнями завдяки використанню легованого оптичного волокна.
• Низькі зворотні втрати: Завдяки UPC-поліруванню (≥50 дБ) мінімізуються відбиття сигналу назад у лінію.
• Широкий діапазон довжин хвиль: Стабільна робота у всьому телекомунікаційному діапазоні (1260-1620 нм).
• Низька поляризаційна залежність (PDL): Забезпечує стабільність загасання незалежно від типу поляризації сигналу.

---

Сфери використання

Атенюатор FC/UPC фіксований застосовується в:

• Телекомунікаційних мережах та магістралях, де потрібне надійне різьбове з'єднання.
• Вимірювальному та тестовому обладнанні (OTDR, джерела світла, вимірювачі потужності) для калібрування та імітації довгих ліній.
• Корпоративних мережах (LAN) при використанні одномодових SFP-модулів.
• Системах DWDM/CWDM для вирівнювання потужності каналів.
• Лабораторних дослідженнях та розробках оптичних систем.
• Промислових застосуваннях, де потрібна підвищена стійкість до механічних навантажень.

---

Чому варто обрати

• Повний діапазон загасань: В наявності всі значення від 1 до 30 дБ з кроком 1 дБ для точного підбору під будь-які задачі.
• Висока якість UPC-полірування: Зворотні втрати ≥50 дБ гарантують мінімальний вплив відбитого сигналу на роботу лазерів.
• Надійне з'єднання: Металевий корпус із різьбовим механізмом забезпечує довговічність та стабільність параметрів навіть за умов інтенсивної експлуатації.
• Сертифікована якість: 100% тестування оптичних параметрів на виробництві, відповідність міжнародним стандартам.
• Універсальність: Ідеально підходить для вимірювального обладнання EXFO, JDSU, Anritsu, а також телекомунікаційного обладнання з портами FC/UPC.
• Гарантія: 1 рік від постачальника.
• Швидка доставка: Оперативне постачання по всій Україні.

Наші фахівці допоможуть підібрати необхідне значення загасання для вашої оптичної лінії з урахуванням бюджету потужності та чутливості приймачів вашого обладнання.

---

Додаткова інформація

• Документація: Паспорт виробу із зазначенням реальних виміряних параметрів втрат.
• Інструкції: Рекомендації щодо розрахунку необхідного загасання в оптичній лінії.
• Відеоогляди: Ознайомтесь з принципом роботи атенюаторів у доступних відеооглядах.
• Дізнайтесь більше про оптичні атенюатори за посиланням або перегляньте статтю про відмінності FC-конекторів від інших типів.
• Не впевнені, яке значення загасання обрати? Зв'яжіться з нашими фахівцями для безкоштовної консультації!

---

Висновок

Атенюатор FC/UPC фіксований – це професійне рішення для налаштування оптимальних рівнів сигналу в оптичних мережах та вимірювальних системах, де потрібне надійне різьбове з'єднання. Завдяки широкому вибору значень загасання (від 1 до 30 дБ), високій точності, низьким зворотним втратам та міцній металевій конструкції, він забезпечує надійний захист обладнання та стабільну передачу даних у найскладніших умовах експлуатації. Замовляйте необхідне значення атенюатора зараз, щоб гарантувати коректну роботу вашої телекомунікаційної мережі чи вимірювального комплексу!
