Оптичні патчкорди — це готові з’єднувальні кабелі, призначені для підключення обладнання у волоконно-оптичних мережах. Вони забезпечують швидку та надійну передачу даних між комутаторами, медіаконвертерами, розподільчими панелями, OLT та ONU-терміналами. Основна перевага патчкордів — стабільне з’єднання з мінімальними оптичними втратами та простота монтажу без потреби в додатковому зварюванні.
Типи конекторів
У нашому асортименті представлені всі популярні типи конекторів: SC, ST, FC і LC. Кожен з них має свої особливості:
SC — стандартний прямокутний роз’єм із фіксатором, найпоширеніший у PON і LAN системах;
ST — круглий байонетний конектор, часто використовується у промислових мережах;
FC — різьбовий конектор, стійкий до вібрацій і механічних навантажень;
LC — компактний конектор із фіксатором, ідеальний для висощільних монтажів у дата-центрах.
Тип полірування
Оптичні патчкорди випускаються з двома типами полірування ферул:
UPC (Ultra Physical Contact) — має синій колір конектора, характеризується низькими вставними втратами;
APC (Angled Physical Contact) — має зелений колір конектора, забезпечує мінімальне відбиття сигналу та ідеально підходить для PON-мереж.
Важливо: колір конектора вказує лише тип полірування, але не впливає безпосередньо на якість роботи патчкорду — обидва типи забезпечують стабільну передачу даних у своїх сферах застосування.
Тип волокна
Патчкорди бувають одномодові (Singlemode, SM) та багатомодові (Multimode, MM).
Singlemode — використовується для передачі сигналу на великі відстані, має жовтий колір оболонки;

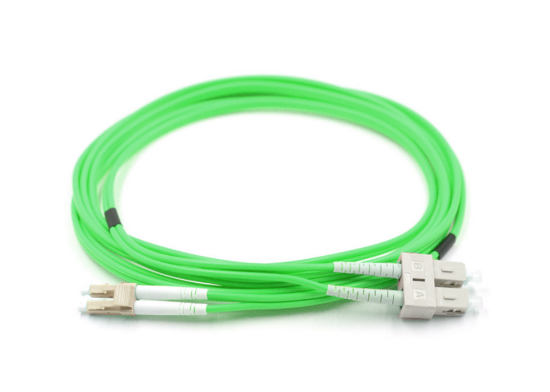

Multimode — призначений для коротких ліній зв’язку, зазвичай помаранчевого, бірюзового (OM3) або лаймового (OM5) кольору.
Конструктивні варіанти
Оптичні патчкорди випускаються у двох виконаннях:
Simplex — один волоконний кабель для одноканальної передачі;
Duplex — два паралельні волокна для двостороннього зв’язку, найчастіше застосовується в мережах Ethernet та FTTx.
Товщина та довжина кабелю
Для зручності монтажу патчкорди виготовляються у варіантах із зовнішнім діаметром 2,0 мм або 3,0 мм. Стандартні довжини — 1 м, 3 м, 5 м, але також можливе виготовлення під замовлення будь-якої довжини за потреби клієнта. Тонші патчкорди (2,0 мм) зручні для монтажу у щільних кросах, а товстіші (3,0 мм) — стійкіші до згинань і фізичних навантажень.
Переваги оптичних патчкордів
Низькі оптичні втрати і стабільна передача сигналу;
Швидкий монтаж без зварювання чи полірування;
Сумісність із усіма видами оптичного обладнання — OLT, ONU, медіаконвертерами, комутаторами;
Широкий вибір типів конекторів, полірування та кольорів оболонки;
Виготовлення на замовлення з будь-якою довжиною та типом роз’ємів.
Висновок
Оптичні патчкорди — це універсальне рішення для побудови та обслуговування оптичних мереж будь-якої складності. Вони забезпечують надійне з’єднання, мінімальні втрати сигналу й просту ідентифікацію за кольором і типом конекторів. Завдяки варіантам Simplex і Duplex, а також широкому вибору довжин і діаметрів кабелю, такі патчкорди підходять як для побутових, так і для професійних телекомунікаційних систем.
