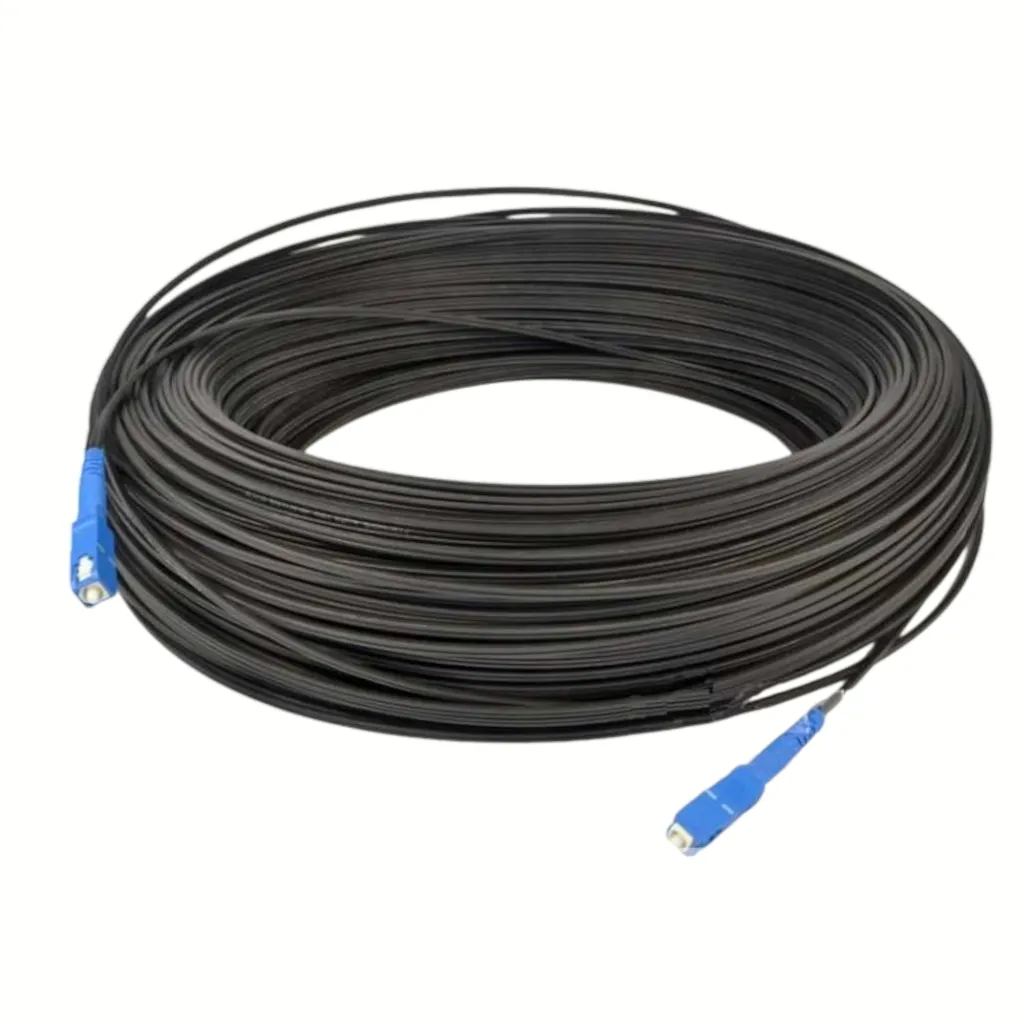

Зовнішній оптичний патчкорд SC/UPC (FTTH, ø3mm) 75м

Зовнішній оптичний патчкорд SC/UPC (FTTH, G.657A2, ø3mm) 75м

Оптичний патчкорд із застосованим кабелем FTTH діаметром 3 мм призначений для підключення та комутації оптичного обладнання в мережах доступу. Завдяки будові кабелю, надійним коннекторам та волокну класу G.657A2, він є універсальним рішенням як для прокладання на вулиці, так і всередині приміщень, забезпечуючи стабільний та високоякісний оптичний зв'язок на довгій дистанції.

---

Основні характеристики

• Призначення: Підключення активного та пасивного оптичного обладнання (ONT, медиаконвертери, ODF, оптичні розетки) у мережах FTTH, FTTB, PON.
• Конструкція кабелю:
  • Тип кабелю: FTTH (Fiber To The Home) drop cable, зовнішній/внутрішній.
  • Зовнішній діаметр: 3.0 мм (ø3mm).
  • Матеріал оболонки: Високоякісний галогенвільний компаунд (ZSZH/LSZH), стійкий до УФ-випромінювання, вологи та горіння.
  • Посилення: Містить армований корд (кордієр) із скловолокна або кевлару для підвищеної міцності на розрив та стійкості до вигинів.
• Оптичне волокно:
  • Тип волокна: Одномодове (Single Mode), стандарт ITU-T G.657A2.
  • Переваги G.657A2: Покращена стійкість до вигинів (менші втрати при малому радіусі вигину), що критично важливо при прокладанні в квартирах, кабельних каналах та на фасадах.
  • Кількість волокон: 1 волокно.
• Оптичні коннектори:
  • Тип коннектора: SC/UPC з обох кінців патчкорда.
  • Колір коннектора: Білий корпус з синім наконечником (ферулою), що є стандартом для коннекторів UPC.
  • Полірування: Високоточне полірування типу UPC (Ultra Physical Contact), що забезпечує низький рівень вставних та повернених втрат.
• Геометричні параметри:
  • Довжина патчкорда: 75 метрів (стандартна заводська довжина).
  • Загальна довжина: ~20 м ± 0.5 м.
• Експлуатаційні параметри:
  • Робоча температура: від -20°C до +60°C (для зовнішнього використання).
  • Мінімальний радіус вигину: 15 мм (при монтажі), 30 мм (при експлуатації).
  • Максимальне допустиме натяг: до 0.5 кН (при монтажі).

---

Ключові переваги

• Подвійне призначення: Універсальність для зовнішнього та внутрішнього прокладання завдяки УФ-стійкій та вогнестійкій оболонці ZSZH.
• Відмінні оптичні характеристики: Волокно G.657A2 забезпечує мінімальні втрати на вигинах, що особливо важливо при складному монтажі в житлових приміщеннях.
• Міцність та довговічність: Армована конструкція захищає волокно від механічних пошкоджень, розтягування та перетисків.
• Стандартні та надійні коннектори: Коннектори SC/UPC є одним із найпоширеніших типів, забезпечують легке та щільне підключення до більшості оптичних портів.
• Готове до встановлення рішення: Патчкорд постачається з вже встановленими та протестованими коннекторами, що значно заощаджує час монтажу.

---

Сфери застосування

• Підключення абонентського ONT/Модема: З'єднання оптичної розетки (розетки) в квартирі з абонентським терміналом.
• Монтаж у під'їздах та розподільчих шафах: Комутація між оптичними патч-панелями (ODF) та абонентськими дроп-кабелями.
• Зовнішні роботи FTTH: Прокладання по фасадах будинків, між опорами або від вуличного розподільчого боксу до вводу в будинок.
• Офісні та промислові мережі: Створення з'єднань між оптичним активним обладнанням в серверних кімнатах.

---

Рекомендації щодо використання та монтажу

1. Прокладання:
   • При зовнішньому монтажі уникайте гострих вигинів та механічних навантажень. Фіксуйте кабель спеціальними хомутами.
   • При внутрішньому прокладанні використовуйте кабельні канали або плінтуси для захисту та акуратного вигляду.
2. Підключення:
   • Перед підключенням коннектора переконайтеся, що оптичний порт чистый. Використовуйте спеціальні чистячі палички.
   • Вставляйте коннектор SC в адаптер плавним рухом до характерного клацання.
   • Для відключення тягніть за корпус коннектора, а не за кабель.
3. Експлуатація:
   • Дотримуйтесь мінімального радіусу вигину під час експлуатації (30 мм).
   • Захищайте невикористані коннектори захисними ковпачками від пилу та пошкоджень.

---

Висновок

Оптичний патчкорд SC/UPC з FTTH кабелем 3 мм та волокном G.657A2 є надійним, гнучким та універсальним компонентом для будівництва мереж "останньої милі". Його здатність ефективно працювати як на вулиці, так і в приміщенні, у поєднанні з відмінними оптичними параметрами та міцністю, робить його ідеальним вибором для монтажників, операторів зв'язку та системних інтеграторів, що працюють з сучасними оптичними технологіями.
