Блок живлення Huawei ETP48400-C4A1

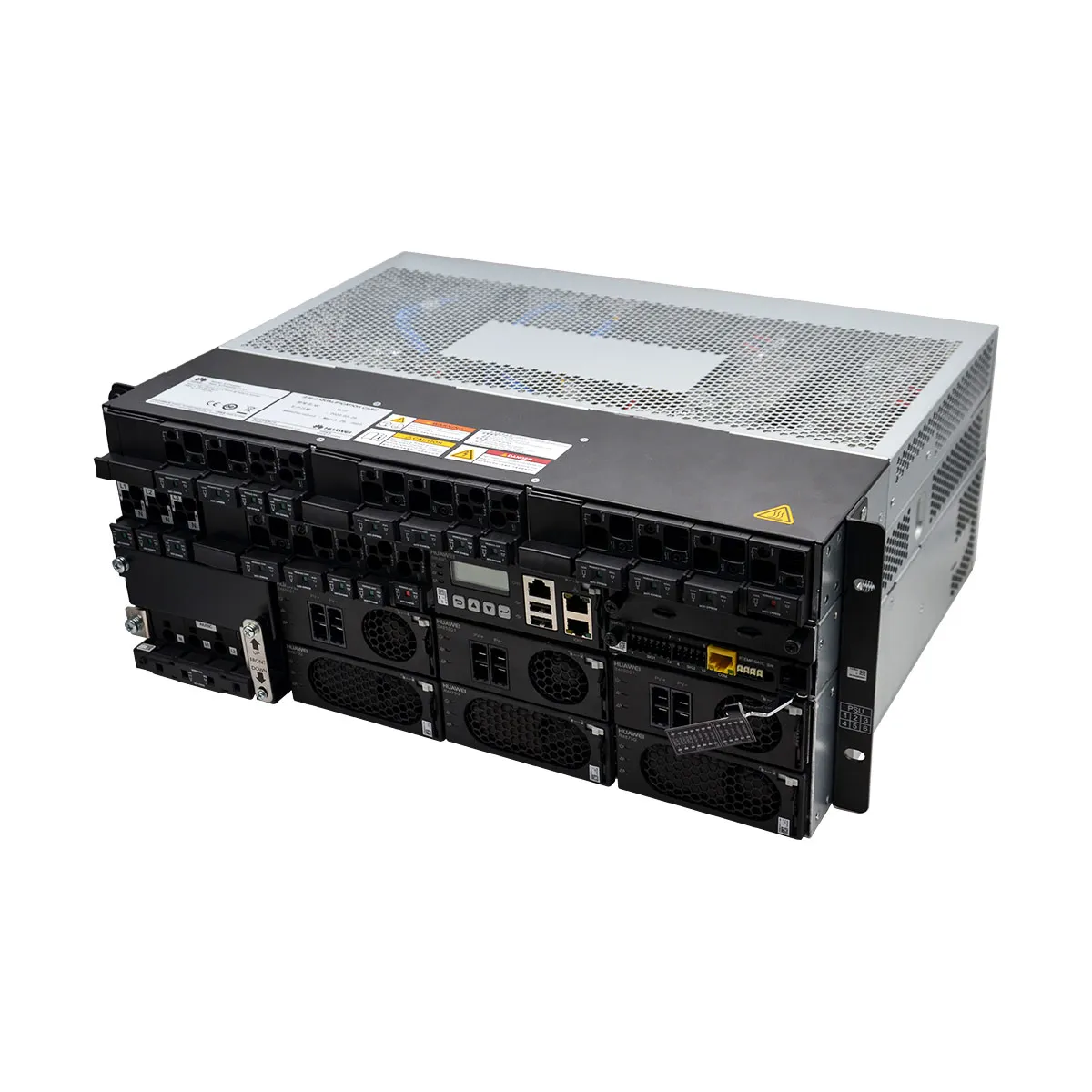

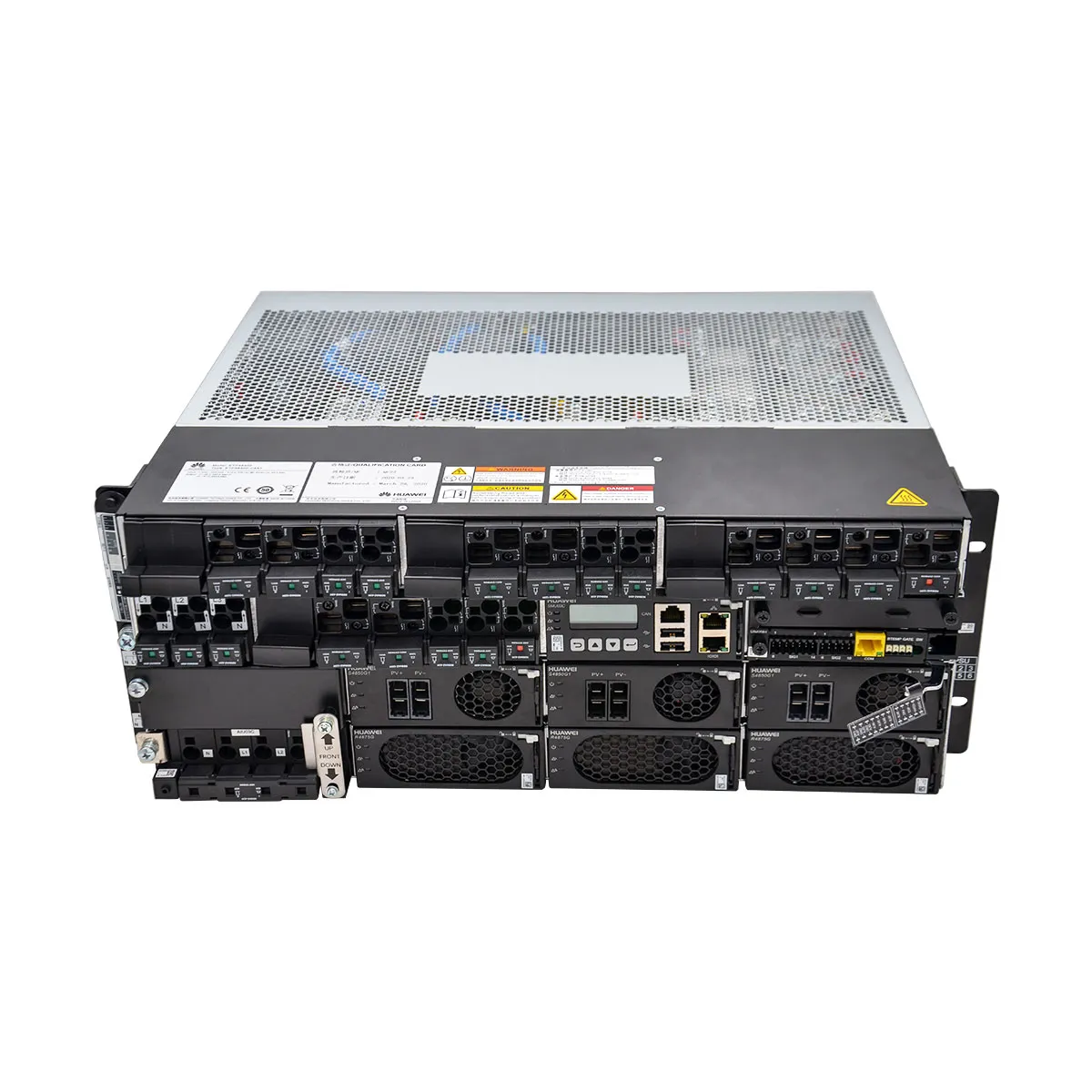

Система живлення Huawei ETP48400-C4A1 (-48V/24 кВт)

Huawei ETP48400-C4A1 є високопотужною та інтелектуальною вбудованою системою живлення постійного струму, призначеною для конвертації змінного струму у стабільне напруження -48V або -57V. З максимальною потужністю 24 кВт, вона ідеально підходить для розгортання високонавантажених **вузлів** 5G, а також для модернізації та розширення потужності існуючих **вузлів** зв'язку. Ключовою особливістю є можливість розподіленого відключення кожного вторинного навантаження та підтримка точного обліку енергоспоживання для окремих користувачів.

---

Основні характеристики

• Тип пристрою: Вбудована система живлення постійного струму (Embedded DC Power System)
• Максимальна вихідна потужність: 24 кВт
• Вихідна напруга: Номінальна -48V DC або -57V DC (налаштовувана)

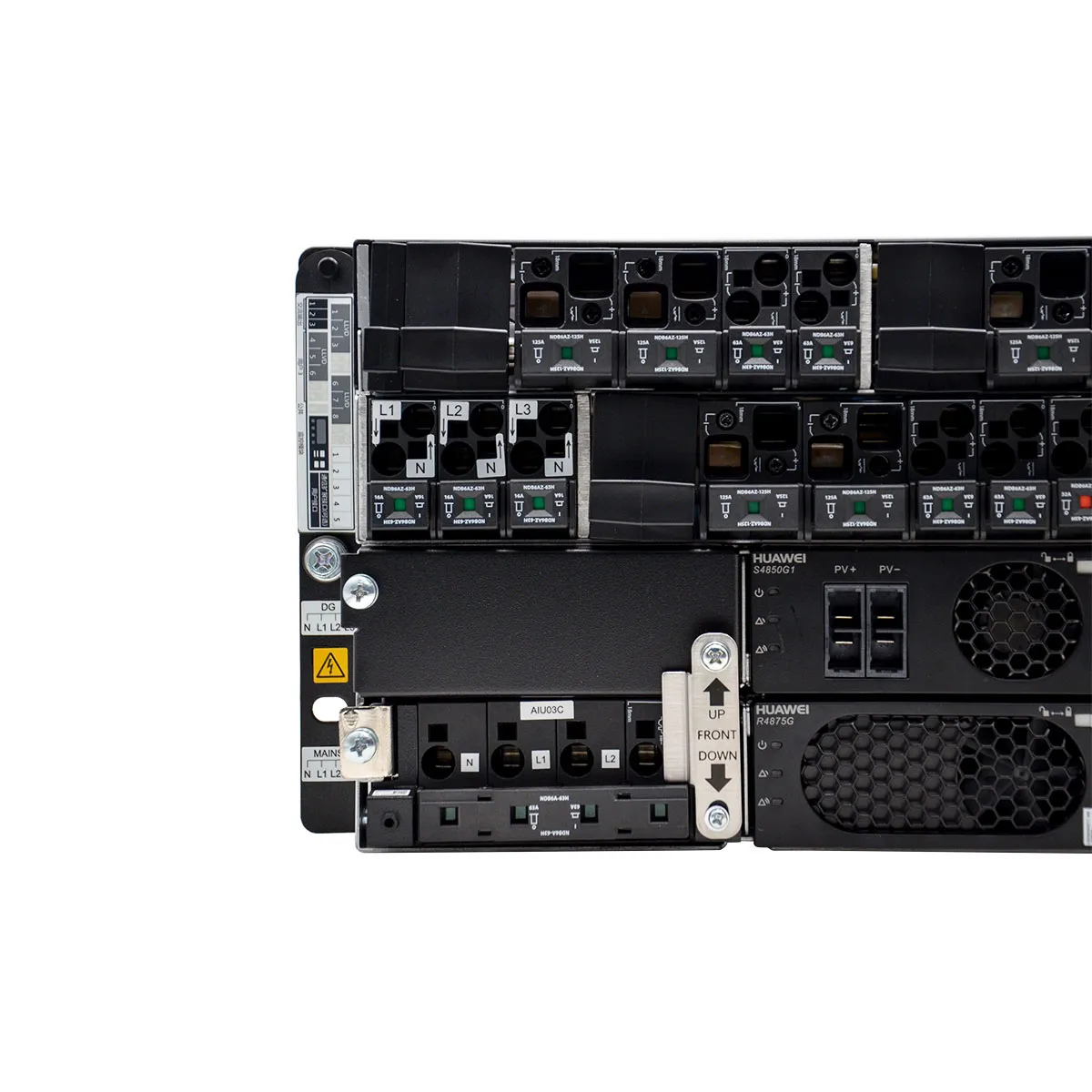

• Вхідна напруга: 220/380 V AC, трифазна чотирипровідна.
• Типорозмір: Шассі висотою 4U (4 юніта) для монтажу в 19-дюймову стійку.
• Конфігурація:

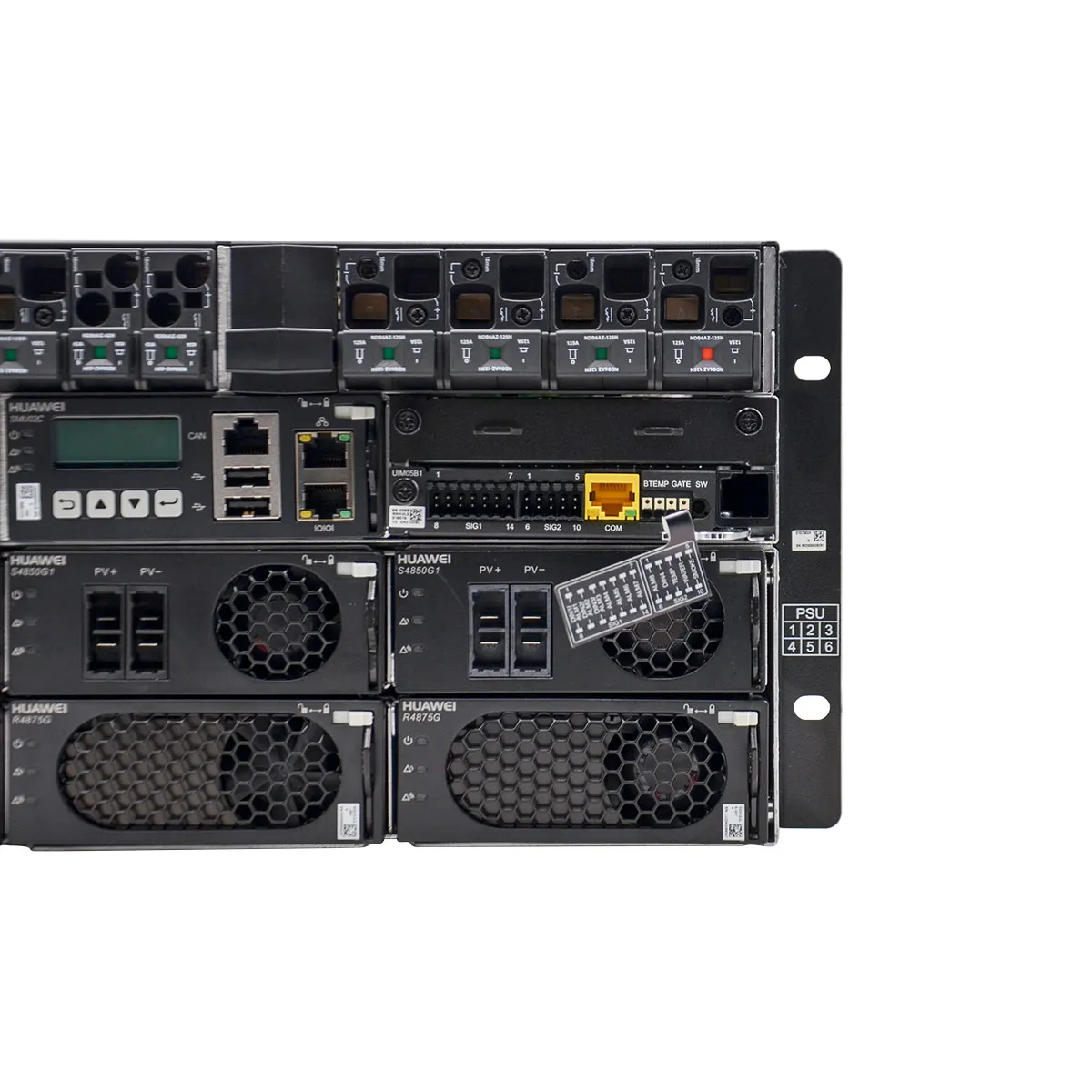

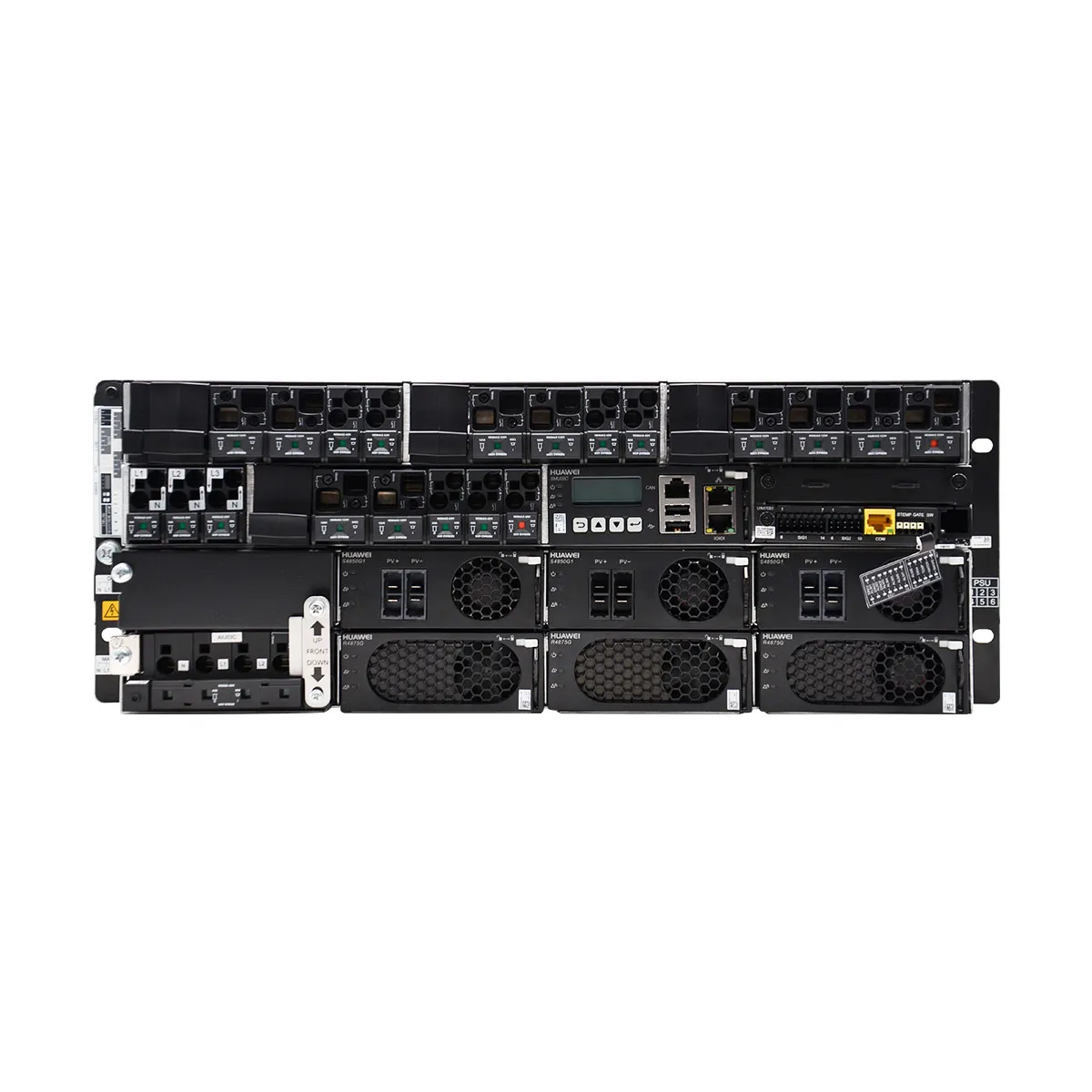

  • Шассі ETP48400-C4A1: 4U шассі з інтегрованими модулями керування та розподілу.
  • Модулі живлення (Випрямлячі - Rectifier): Підтримує вибір з трьох типів:
    • R4875G1: 75А (основний потужний варіант, максимальна кількість — 6).
    • R4850G1 / R4850G2: 50А (альтернативні варіанти).
  • Модуль статичного перемикання (SSU): Підтримує до 5 модулів S4850G1 для реалізації функцій розподіленого відключення навантаження.
  • Модуль керування сайтом (SMU): Встановлено модуль SMU02C для комплексного моніторингу та керування.
  • Модуль користувацького інтерфейсу (UIM): Встановлений модуль UIM05B1.
  • Опційні комунікаційні модулі: Можливість додати модуль NIM01C3 або CIM02C для розширення віддаленого керування.

---

Ключові переваги

• Розподілене та точне керування навантаженням: Модулі SSU (Static Switch Unit) дозволяють **окремо відключати кожне вторинне навантаження**. Це забезпечує гнучкість при обслуговуванні та локалізації несправностей без впливу на інше обладнання вузла.
• Точний облік енергоспоживання: Система підтримує точний облік спожитої енергії для окремих користувачів або груп обладнання, що критично важливо для багатоабонентських вузлів або розрахунків між підрозділами.
• Висока потужність та надійність: Потужності 24 кВт достатньо для найбільш енергоємних вузлів 5G та телекомунікаційного обладнання. Модульна конструкція забезпечує можливість резервування.
• Оптимізація для 5G та модернізації: Призначена для нових вузлів 5G, а також для легкого розширення потужності та можливостей існуючих вузлів зв'язку 2G/3G/4G.
• Комплексне керування та моніторинг: Комбінація SMU02C та UIM05B1 забезпечує повний контроль над системою, від параметрів живлення до стану кожного виходу SSU.
• Гнучкість у виборі компонентів: Можливість вибору між потужними (75А) та стандартними (50А) випрямлячами дозволяє оптимально сконфігурувати систему під конкретні потреби та бюджет.

---

Сфери застосування

• Макро-вузли базових станцій 5G: Для живлення антенних систем (AAU), базових блоків (BBU) та інфраструктури передачі.
• Агрегаційні та транспортні вузли мережі: Де потрібна висока потужність та можливість окремого керування навантаженням для різних напрямків або клієнтів.
• Центральні офіси операторів зв'язку (CO) та точки присутності (PoP): Для модернізації та забезпечення живленням різноманітного обладнання з вимогами до обліку енергії.
• Багатоабонентські телекомунікаційні вузли: Де різне обладнання належить різним операторам або підрозділам і потрібен точний контроль та облік споживання.

---

Рекомендації щодо використання

• Планування архітектури живлення: Активно використовуйте можливості модулів SSU для створення логічно розділених груп навантаження (наприклад, окремо для радіообладнання, окремо для передавачів, окремо для сторонніх абонентів).
• Вибір випрямлячів:
  • Для максимальної потужності та щільності обирайте R4875G1.
  • Для більш гнучкого та поступового нарощування потужності можна почати з R4850G1/G2.
  • Завжди плануйте конфігурацію з резервуванням (наприклад, N+1).
• Налаштування обліку енергії: Налаштуйте через SMU02C профілі обліку для різних груп навантаження, це дозволить отримувати детальну статистику споживання.
• Проектування електричних підключень: Для трифазного вводу 380V необхідно забезпечити рівномірне навантаження фаз. Потужність 24 кВт вимагає відповідного перерізу вхідних та вихідних кабелів.
• Інтеграція в систему керування: Для повноцінного використання можливостей дистанційного моніторингу та керування рекомендується встановити опційний комунікаційний модуль (NIM01C3 або CIM02C).

---

Висновок

Huawei ETP48400-C4A1 є не просто джерелом живлення, а комплексною інтелектуальною платформою для живлення критично важливих телекомунікаційних вузлів. Її унікальність полягає в поєднанні високої потужності (24 кВт) з глибокими функціями розподіленого керування навантаженням через SSU та точного обліку енергії. Це робить її ідеальним рішенням для сучасних та майбутніх вузлів зв'язку, де крім надійності, вимагаються гнучкість управління, масштабованість та можливість детального аналізу енерговитрат.
