У цій статті ми відобразимо таблицю затухань SPLITTER PLC і FBT з конекторами та без них для розрахунку бюджету PON мережі. Для того щоб побудована мережа не приносила неприємностей, необхідно спочатку грамотно підійти до її проєктування та, по можливості, використовувати якісні матеріали і особливо спліттери, оскільки в останні роки помічено велику кількість дешевих і недостатньо якісних спліттерів, пігтейлів і патчкордів. Купуючи 1 або 2 неякісні спліттери, просідання мережі одразу й не помітиш, але після того як вони вибудовуються в ланцюг із кількох штук, стає зрозуміло, що кудись зникло 5 дБ.
Характеристики
Значення
Втрати на 1 км оптичного волокна на частотах 1010/1490 nm
0.30 дБ
Втрати в місці зварювання оптичних волокон
0.05 дБ
Втрати на конекторі
0.5 дБ
Таблиця затухань PLC спліттерів без конекторів
Тип спліттера
Затухання
PLC 1×2
4.3 дБ
PLC 1×4
7.4 дБ
PLC 1×8
10.7 дБ
PLC 1×16
13.9 дБ
PLC 1×32
17.2 дБ
PLC 1×64
21.5 дБ

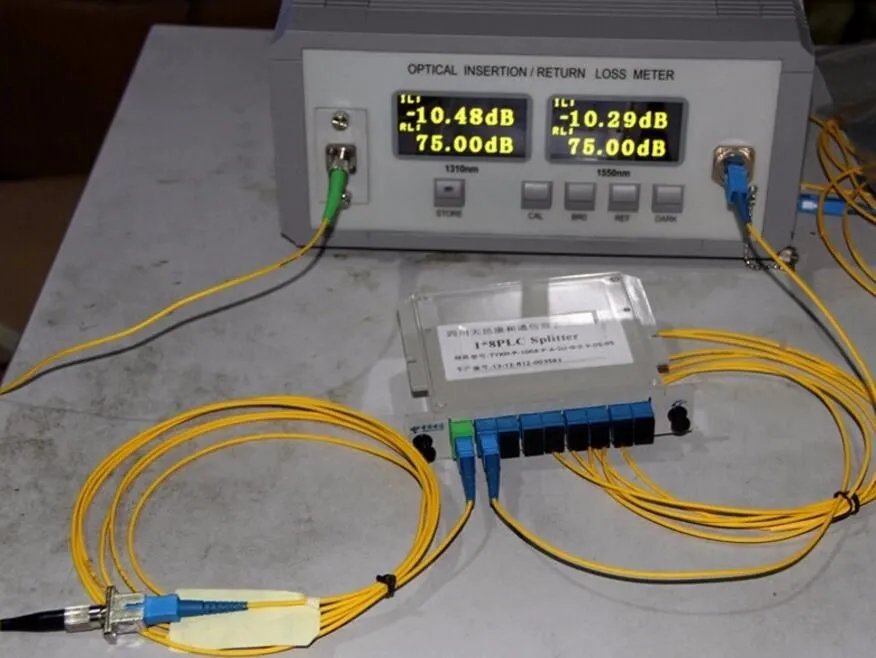

Таблиця затухань PLC спліттерів з конекторами та поліруванням UPC і APC
Тип спліттера
Затухання
PLC 1×2 UPC або APC
4.8 дБ
PLC 1×4 UPC або APC
7.9 дБ
PLC 1×8 UPC або APC
11.2 дБ
PLC 1×16 UPC або APC
14.4 дБ
PLC 1×32 UPC або APC
17.7 дБ
PLC 1×64 UPC або APC
22 дБ
Таблиця затухань FBT спліттерів без конекторів
FBT 5% – 95%
13.7 дБ / 0.32 дБ
FBT 10% – 90%
10.1 дБ / 0.50 дБ
FBT 15% – 85%
8.15 дБ / 0.80 дБ
FBT 20% – 80%
7.10 дБ / 1.50 дБ
FBT 25% – 75%
6.30 дБ / 1.45 дБ
FBT 30% – 70%
5.40 дБ / 1.55 дБ
FBT 35% – 65%
4.55 дБ / 1.95 дБ
FBT 40% – 60%
4.00 дБ / 2.35 дБ
FBT 45% – 55%
3.74 дБ / 2.70 дБ
FBT 50% – 50%
3.20 дБ / 3.20 дБ
Таблиця затухань FBT спліттерів з конекторами та поліруванням UPC і APC
