Циркулятори

Оптичний циркулятор – це пасивний багатопортовий оптичний пристрій, який спрямовує світло від одного порту до наступного в заданому порядку. Він працює за принципом невзаємності, тобто спрямовує сигнали лише в одному напрямку, що робить його своєрідним «оптичним одностороннім рухом». Це дозволяє передавати сигнали у двох протилежних напрямках по одному оптичному волокну, що значно економить волоконні ресурси.

Пристрій використовує магніто-оптичний ефект Фарадея для спрямування світла. Сигнал, що надходить на порт 1, виходить з порту 2 з мінімальними втратами. Сигнал, що надходить на порт 2, виходить з порту 3. При цьому сигнали на інших портах мають інший кут поляризації та відсікаються, забезпечуючи високу ізоляцію каналів. Циркулятори є пасивними пристроями, не потребують живлення та можуть бути встановлені в будь-яких розподільчих пристроях.

Основні типи оптичних циркуляторів

За кількістю портів:

• Трипортові (3-port): Найпоширеніший тип. Сигнал спрямовується з порту 1 в порт 2, а з порту 2 в порт 3. Використовуються для організації двонаправленого зв’язку по одному волокну.
• Чотирипортові (4-port): Мають додатковий двонаправлений порт для складніших схем.

За конструкцією та застосуванням:

• Одномодові (Single-Mode): Призначені для роботи зі стандартним одномодовим волокном. Мають низькі вносимі втрати та високу ізоляцію.
• Зі збереженням поляризації (Polarization-Maintaining): Використовуються у високошвидкісних системах (наприклад, 40 Гбіт/с) та Raman-підсилювачах, де критично важливо зберегти поляризацію світла.
• Кубічні (Cube Style): Застосовуються для роботи з великою потужністю та на нетелекомунікаційних довжинах хвиль.

Типи оптичних конекторів

Оптичні циркулятори можуть оснащуватися різними типами конекторів. Найпоширеніші з них:

Типи полірування:

• UPC (Ultra Physical Contact): Синій колір. Забезпечує дуже низькі зворотні втрати. Використовується в більшості стандартних застосувань.
• APC (Angled Physical Contact): Зелений колір. Має кутове полірування (зазвичай 8°), що забезпечує ще менші зворотні втрати. Використовується в системах з високою потужністю та аналоговою передачею (наприклад, CATV).

Основні технічні параметри

• Робочий діапазон довжин хвиль: Найпоширеніші довжини хвиль – 1310 нм (O-діапазон) та 1550 нм (C-діапазон). Також доступні моделі для 1064 нм.
• Вносимі втрати (Insertion Loss): Втрати потужності сигналу при проходженні через циркулятор. Типові значення становлять від 0.6 до 1.0 дБ.
• Ізоляція (Isolation): Здатність пригнічувати сигнал, який потрапляє з порту 2 в порт 1 або з порту 3 в порт 2. Мінімальні значення становлять 38-40 дБ.
• Направленість (Directivity): Здатність пригнічувати сигнал, що проходить безпосередньо з порту 1 в порт 3. Типове значення – 50 дБ.
• Зворотні втрати (Return Loss): Втрати сигналу, відбитого назад від вхідного порту. Мають бути не менше 50 дБ.

Основні сфери застосування

• Організація двонаправленого зв’язку по одному волокну: Економія волоконних ресурсів за рахунок передачі сигналів різних напрямків по одному волокну. Особливо актуально при реконструкції ліній, де складно прокласти нові волокна.
• Системи спектрального ущільнення (WDM, CWDM, DWDM): Для додавання/виділення каналів (OADM).
• Волоконно-оптичні підсилювачі (EDFA): Для двонаправленого накачування.
• Волоконно-оптичні датчики.
• Оптичні рефлектометри (OTDR).

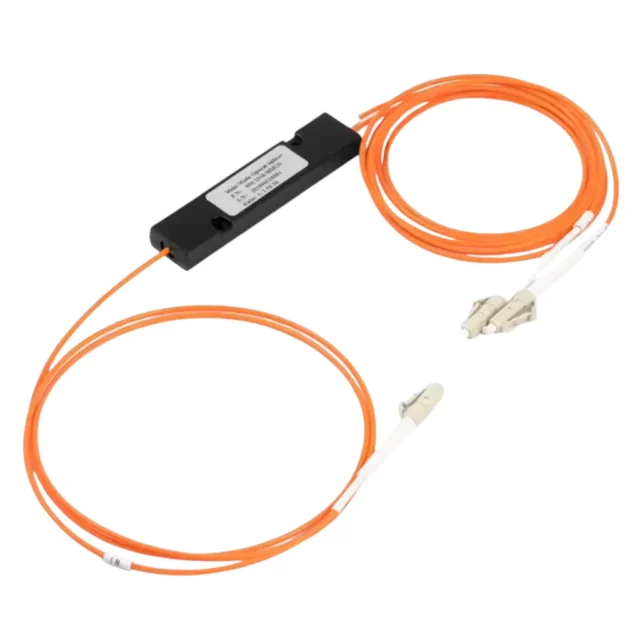

• Високошвидкісні мережі 40G та 100G: Для перетворення двоволоконної передачі на одноволоконну.

Порівняльна таблиця основних типів оптичних циркуляторів

Чому варто обрати

• Економія волоконних ресурсів: Дозволяє подвоїти пропускну здатність існуючої оптичної інфраструктури без прокладання нових кабелів.
• Висока продуктивність: Низькі вносимі втрати (від 0.6 дБ) та висока ізоляція (до 50 дБ) забезпечують якісну передачу сигналу.
• Універсальність: Підтримка різних довжин хвиль (1310 нм, 1550 нм та інші) та типів конекторів (FC, LC, SC, ST) дозволяє інтегрувати пристрій у будь-яку інфраструктуру.
• Пасивна конструкція: Не потребує додаткового живлення та має високу надійність.
• Сумісність з високошвидкісними мережами: Підтримує роботу зі швидкостями 40G та 100G.
• Гарантія: 1 рік від постачальника.

Наші фахівці допоможуть підібрати оптимальний тип циркулятора для вашого обладнання та завдань. Вони нададуть консультації щодо правильного підключення та налаштування.

Додаткова інформація

• Документація: Технічний паспорт та сертифікати якості.
• Інструкції: Детальні схеми підключення та рекомендації з встановлення.
• Дізнайтесь більше про оптичні циркулятори за посиланням.
• Не впевнені, який тип циркулятора підійде для вашого обладнання? Зв’яжіться з нашими фахівцями для безкоштовної консультації!

Висновок

Оптичні циркулятори – це ефективне та надійне рішення для оптимізації використання волоконно-оптичної інфраструктури. Вони дозволяють організувати двонаправлену передачу даних по одному волокну, економлячи ресурси та знижуючи витрати на розгортання мереж. Завдяки різноманіттю типів, конекторів та робочих довжин хвиль, циркулятори можна інтегрувати в будь-яку сучасну мережу. Замовляйте оптичні циркулятори зараз, щоб підвищити ефективність вашої оптичної мережі!
