ZTE C320 + SMXA/3+ SMXA/3

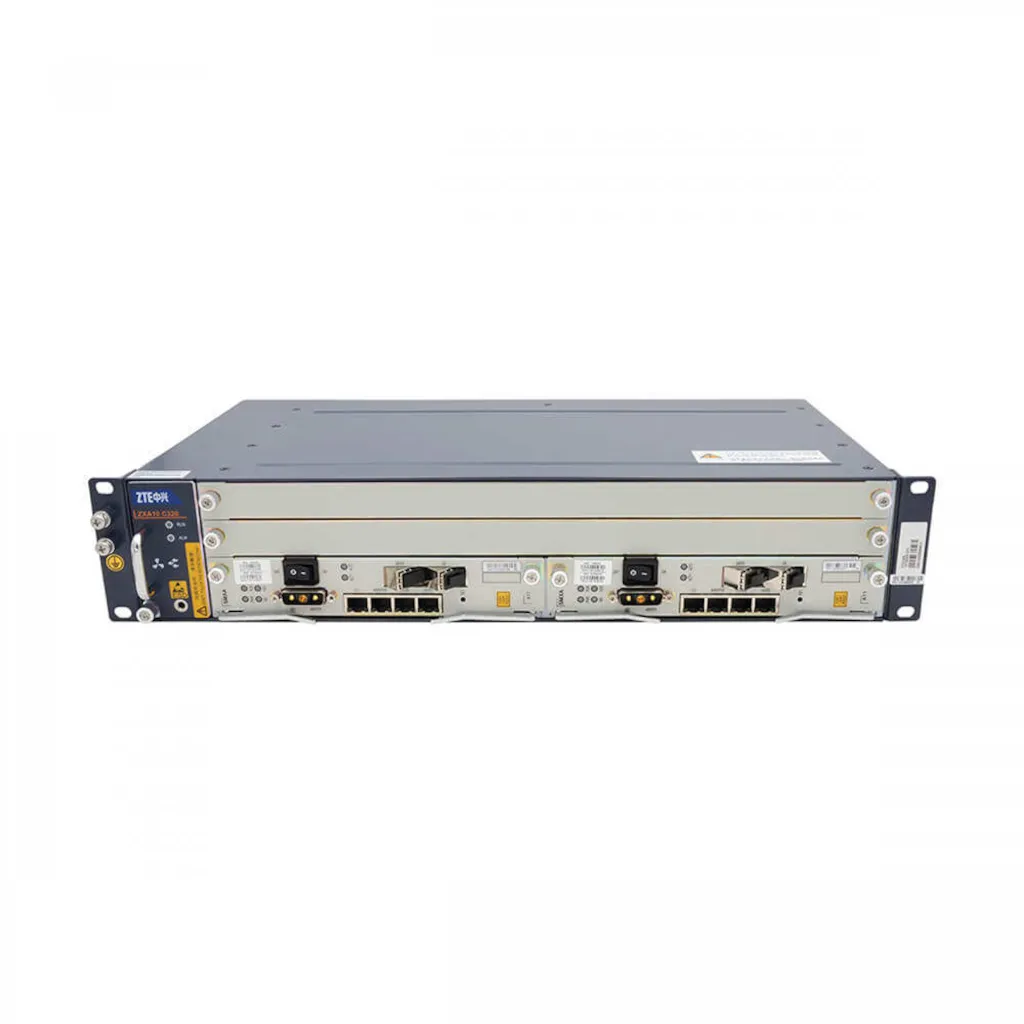

Коммутатор ZTE ZXA10 C320 OLT (конфігурація з двома платами SMXA/3)

Коммутатор ZTE ZXA10 C320 OLT — це універсальна модульна платформа третього рівня для побудови сучасних пасивних оптичних мереж (PON). Конфігурація з двома платами SMXA/3 забезпечує розширені можливості аплінку та додаткову надійність, зберігаючи при цьому гнучкість у виборі технологій PON.

---

Основні характеристики

• Тип: OLT (Optical Line Terminal) 3-го рівня
• Підтримувані технології: EPON, GPON, 10G-EPON, XG-PON (одночасно або роздільно)
• Платформні можливості:
  • Слоти розширення: 4 слоти (2 для PON-плат, 2 для управління та живлення)
  • Макс. кількість PON-портів: 32 порти (з платами на 16 портів)
  • Підключення абонентів: До 64-256 абонентів на порт
  • Форм-фактор: 19" стійкове виконання
• Сервісні плати PON (опційно, купуються окремо):
  • Плати на 8 або 16 портів для EPON, GPON, 10G-EPON, XG-PON
• Конфігурація слотів:
  • Слоти №1-2: Для PON-плат (порожні в базовій комплектації)
  • Слоти №3-4: Зайняті двома платами SMXA/3
• Можливості плат SMXA/3 (кожна плата):
  • Порти управління: 4 x RJ45 (CLI, MONITOR, 10/100, GE/FE)
  • Uplink-порти: 1 x SFP 1.25G + 1 x SFP+ 10G
  • Резервне живлення: Роз'єм для підключення зовнішнього джерела 48V DC
• Живлення: Виключно від зовнішніх джерел 48V DC (через роз'єми на платах SMXA/3)

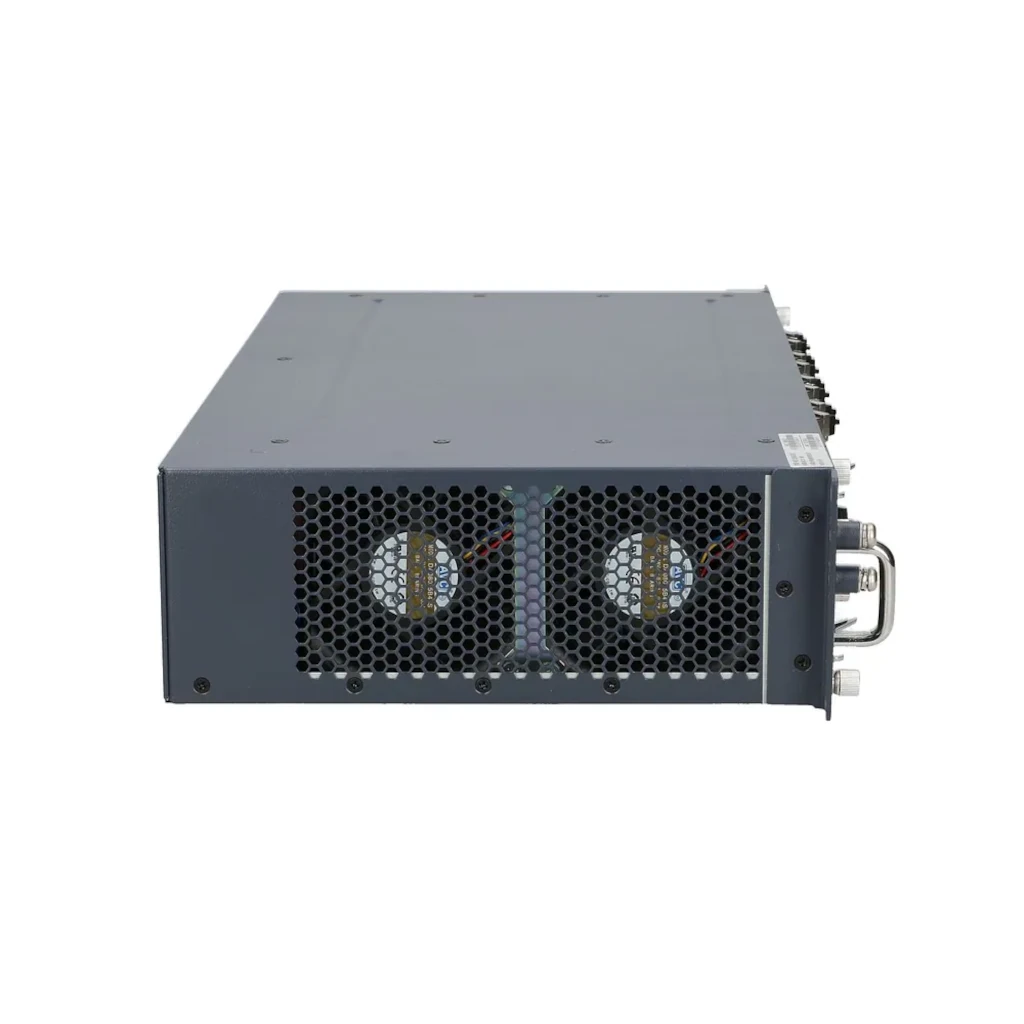

• Система охолодження: 2 високооборотних регульованих вентилятори з фільтром

---

Ключові переваги

• Потужний аплінк: 4 uplink-порти (2 x 1.25G + 2 x 10G) для високошвидкісної магістралі.
• Надійність живлення: Два незалежних входи живлення 48V DC через дві окремі плати.
• Гнучкість конфігурації: Можливість використання різних технологій PON в одному шасси.
• Резервування: Дві плати управління та аплінку забезпечують підвищену доступність.
• Підготовка до 10G: Готовність до майбутніх високошвидкісних послуг 10G PON.

---

Сфери застосування

• Вузлові точки мережі: Для центральних офісів, де потрібна висока пропускна здатність.
• Критично важливі об'єкти: Де необхідна надійність живлення та резервування аплінку.
• Гібридні мережі: Для поєднання різних технологій PON та плавного переходу на 10G.
• Бізнес-сегмент: Для забезпечення якісних послуг корпоративним клієнтам.

---

Рекомендації щодо використання

• Для підвищеної надійності: Підключіть живлення 48V DC до обох плат SMXA/3.
• Для балансування навантаження: Використовуйте обидва 10G порти для uplink-з'єднань.
• Для майбутнього розвитку: Комплектуйте PON-платами відповідно до поточних потреб.
• Увага! Живлення лише від 48V DC; необхідні відповідні джерела живлення.

---

Сумісність

• Абонентські термінали: Сумісний з ONU стандартів EPON, GPON, 10G-EPON, XG-PON.
• Мережеве обладнання: Інтегрується через SFP/SFP+ порти з магістраллю.
• Джерела живлення: Сумісний з стандартними джерелами живлення 48V DC.

---

Стандартна комплектація

• Шасси комутатора ZTE ZXA10 C320
• Плати SMXA/3: 2 шт. (слоти №3 та №4)
• Трансивери: 2 x SFP 1.25G 3км, 2 x SFP+ 10G 10км

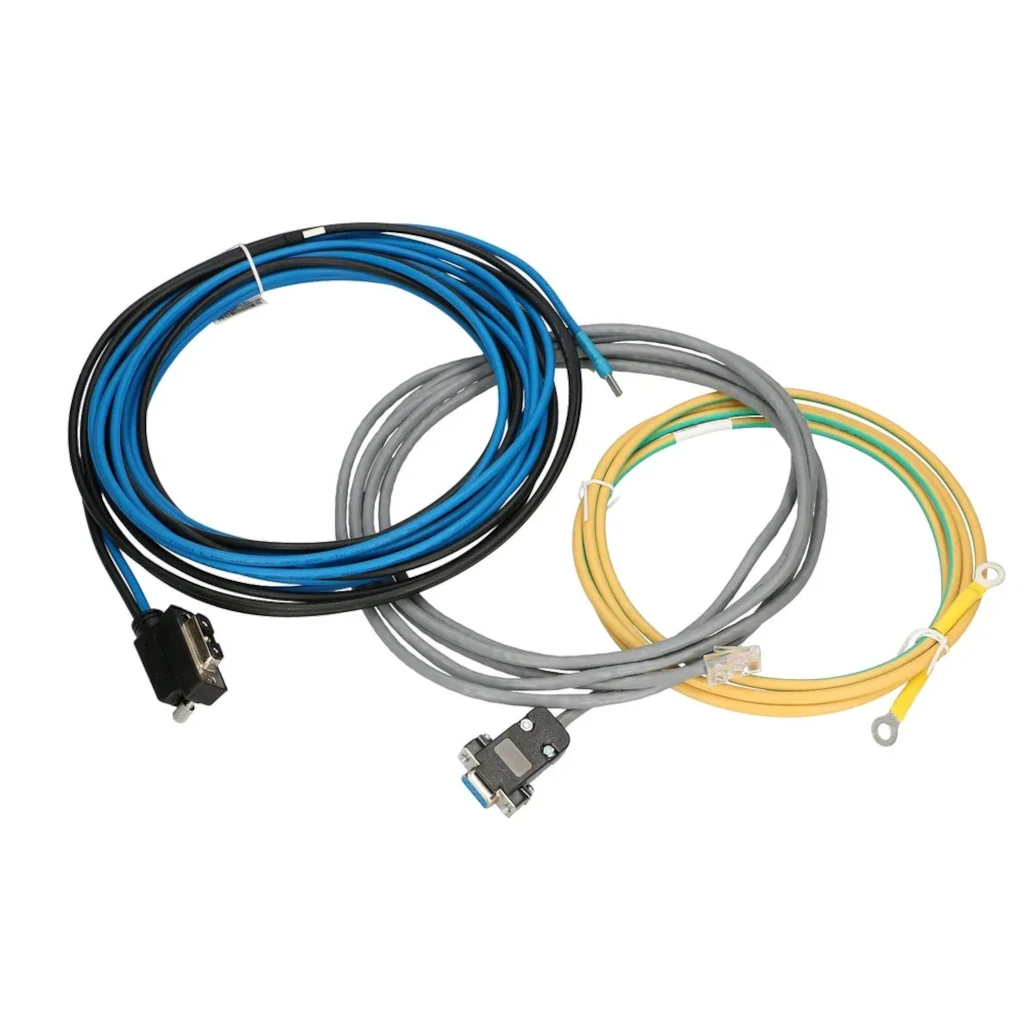

• Кабелі живлення 48V DC: 2 шт.
• Кабель заземлення: 1 шт.
• Консольний кабель (RJ45 - COM): 1 шт.
• Кабельний органайзер: 1 шт.

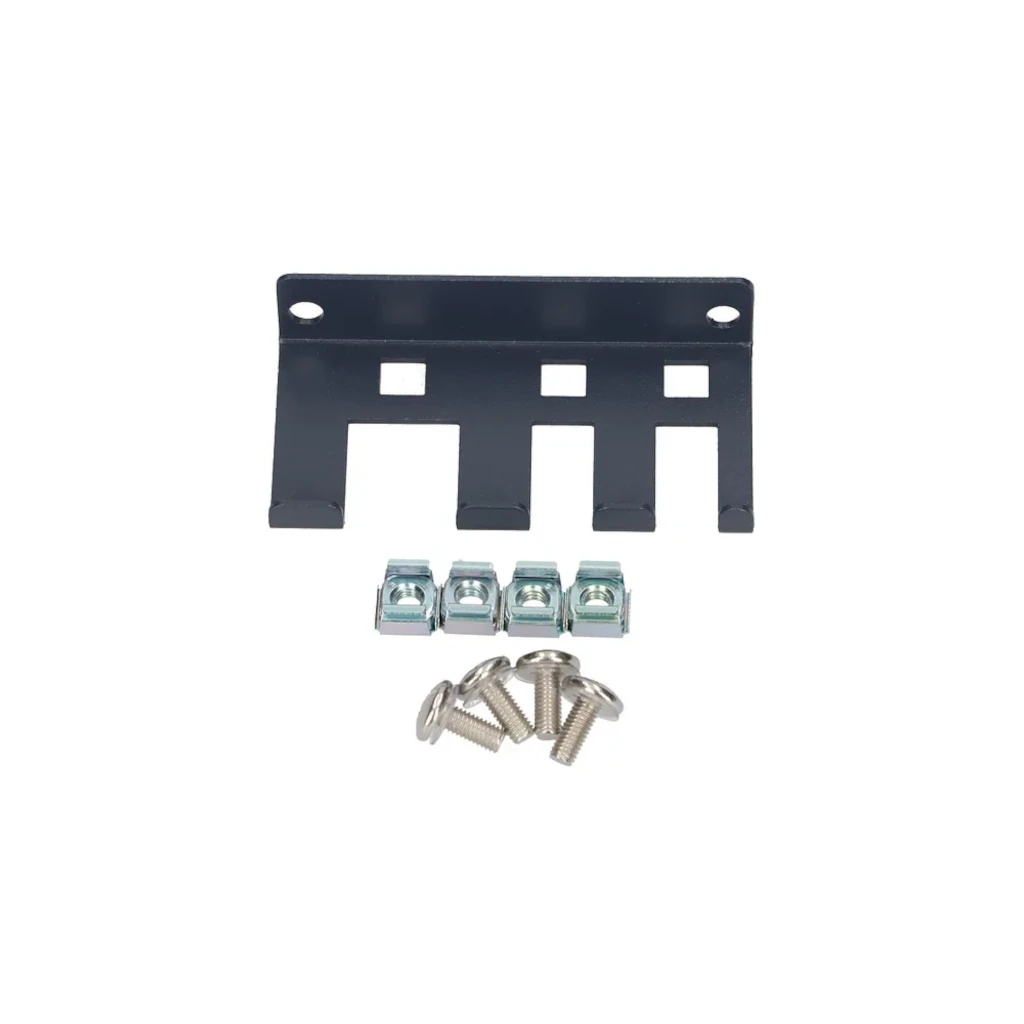

• Комплект для монтажу в стійку: 4 шт.

---

Висновок

Коммутатор ZTE ZXA10 C320 OLT у конфігурації з двома платами SMXA/3 є ідеальним рішенням для вимогливих проектів, де потрібна висока пропускна здатність аплінку та надійність живлення. Відмова від плати PRAM на користь другої плати SMXA/3 робить цю конфігурацію оптимальною для об'єктів з наявною інфраструктурою живлення 48V DC, забезпечуючи при цьому резервування та масштабованість.
