Візуальний дефектоскоп Spectra 20 МВт

Візуальний дефектоскоп Spectra 20 мВт

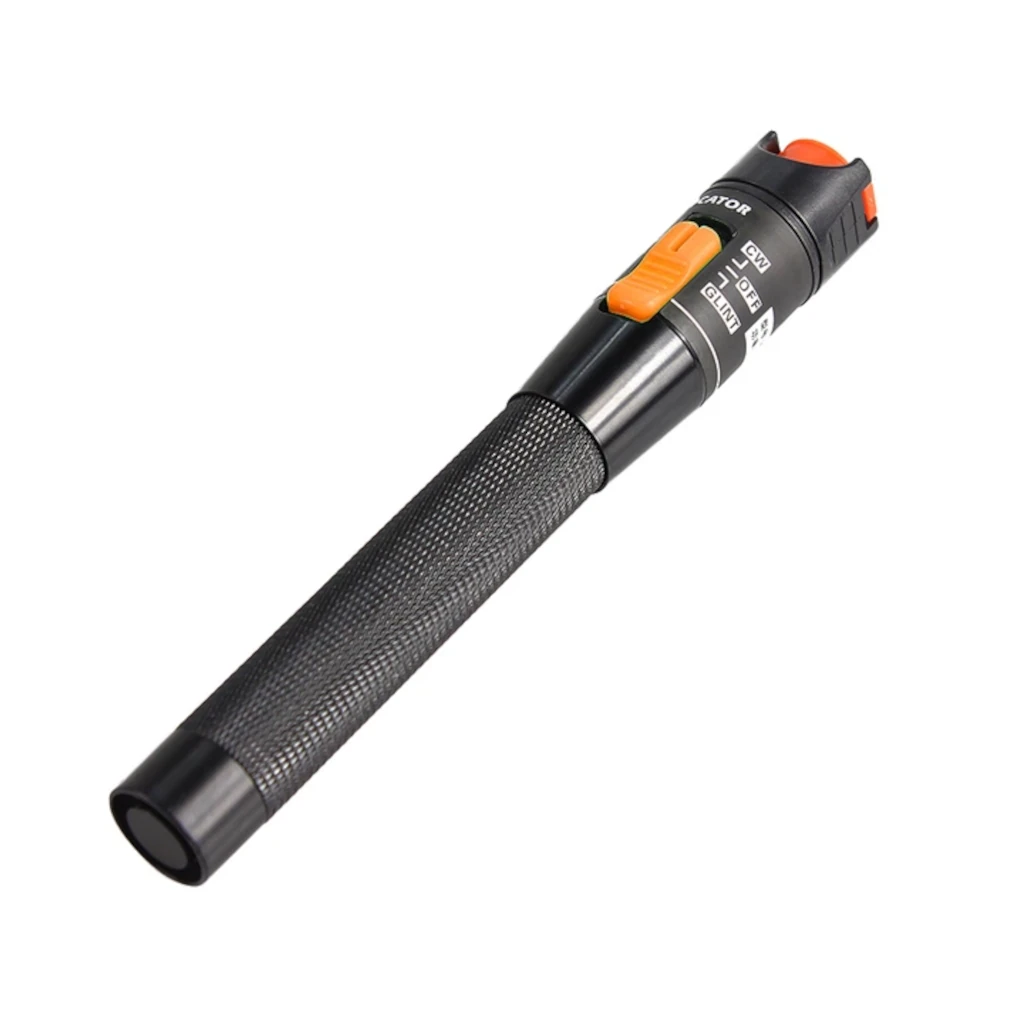

Візуальний дефектоскоп Spectra потужністю 20 мВт – це портативний лазерний прилад (Visual Fault Locator, VFL) для швидкої візуальної перевірки цілісності, ідентифікації та локалізації несправностей в оптичних волокнах. Завдяки потужному видимо-червоному лазерному променю він дозволяє виявляти обриви, місці критичного вигину, неякісні з'єднання та контролювати маршрут прокладки кабелю на дистанції до 20 кілометрів.

---

Основні характеристики

• Призначення:
  • Візуальна перевірка цілісності оптичного волокна.
  • Пошук місць обриву, сильного вигину або пошкодження.
  • Ідентифікація та маркування конкретних волокон в пучку.
  • Перевірка якості зварювання (наявність втрат через вигин).
  • Трасування (прослідковування) шляху прокладки кабелю в каналах, шафах, на стелажах.
• Конструкція та робота:
  • Тип: Портативний лазерний дефектоскоп з видимим променем.
  • Джерело випромінювання: Лазерний діод потужністю 20 мВт (клас безпеки 3R/3B – потрібна обережність).
  • Довжина хвилі: 650 нм (видимий червоний спектр).
  • Режими роботи:
    • Безперервний (Continuous): Для трасування та ідентифікації на коротких відстанях.
    • Імпульсний (Modulated): Для пошуку несправностей на великих дистанціях (до 20 км). Мерехтіння променя дозволяє відрізнити справжній сигнал від сторонніх засвічень.
  • Вихідний порт: Універсальний порт або набір адаптерів для прямих патч-кордів з роз'ємами SC, LC, FC або універсальний порт під голі волокна (через адаптер).
  • Живлення: Перезаряджіний літій-іонний акумулятор або батареї типу АА. Індикатор рівня заряду.
• Технічні параметри:
  • Дальність виявлення: До 20 кілометрів (залежить від якості волокна та умов).
  • Потужність випромінювання: 20 мВт (висока потужність для роботи на великих дистанціях та через легкі забруднення).
  • Робоча температура: Типова: 0°C до +50°C.
  • Корпус: Удароміцний пластик, часто з прорезиненими вставками для захисту.

---

Ключові переваги

• Висока потужність та дальність: 20 мВт дозволяє ефективно працювати на дистанціях до 20 км і виявляти несправності навіть через легкі забруднення коннекторів.
• Наочність та простота Дає миттєвий візуальний результат: місце пошкодження світиться яскраво-червоним світлом, випромінюючись через оболонку кабелю.
• Універсальність: Ідеальний інструмент як для польових техніків (пошук обривів), так і для монтажників у приміщеннях (трасування, ідентифікація).
• Портативність та автономність: Компактний розмір та робота від акумулятора забезпечують мобільність на будь-якому об'єкті.
• Економія часу Значно прискорює процес діагностики мережі порівняно з використанням тільки рефлектометра (OTDR).

---

Процедура роботи (пошук обриву)

1. Підготовка: Переконайтесь, що оптичне волокно не підключене до активної апаратури (OLT, ONT). Застосуйте захисні ковпачки на всі невикористовувані порти.
2. Підключення: Підключіть дефектоскоп до тестового волокна за допомогою відповідного патч-корда або адаптера. Забезпечте чистий контакт.
3. Вибір режиму: Для пошуку на великій відстані встановіть імпульсний режим. Для трасування – безперервний.
4. Спостереження: Пройдіть уздовж маршруту прокладки кабелю. У місці обриву, сильного вигину або поганого з'єднання ви побачите яскраве червоне світіння, що виходить з кабелю. На великих відстанях це може бути лише ледь помітне мерехтіння, тому перевірку слід проводити в затемненому місці.
5. Ідентифікація: Для пошуку потрібного волокна в пучку, просто підключіться до нього – воно буде світитися на протилежному кінці.

---

Заходи безпеки

• Клас лазера 3R/3B: Потужний лазер. НІКОЛИ не дивіться прямо у вихідний порт приладу або в кінець волокна, до якого він підключений. Це може призвести до серйозного пошкодження зору.
• Завжди впевнюйтесь, що волокно не підключене до активного обладнання, щоб уникнути пошкодження приладу.
• Використовуйте тільки з вимикачем "запобіжник" або ключем.

---

Висновок

Візуальний дефектоскоп Spectra 20 мВт є незамінним інструментом "першої допомоги" в арсеналі будь-якого інженера з оптичних мереж. Його поєднання великої дальності, потужності та наочності робить його ідеальним для швидкої діагностики та локалізації проблем у польових умовах, що дозволяє заощадити години дорогого часу рефлектометра та значно прискорити відновлення зв'язку.
