Роз’єм 3v3 PBC-MA (PRAM, PSU-AC)

Роз'єм живлення 3V3 PBC-MA

Спеціалізований триконтактний силовий роз'єм типу 3V3 PBC-MA є ключовим компонентом для підключення живлення у комутаторах та блоках живлення ZTE. Він забезпечує надійне з'єднання високого струму з чіткою полярністю, що критично важливо для стабільної роботи мережевого обладнання.

---

Основні характеристики

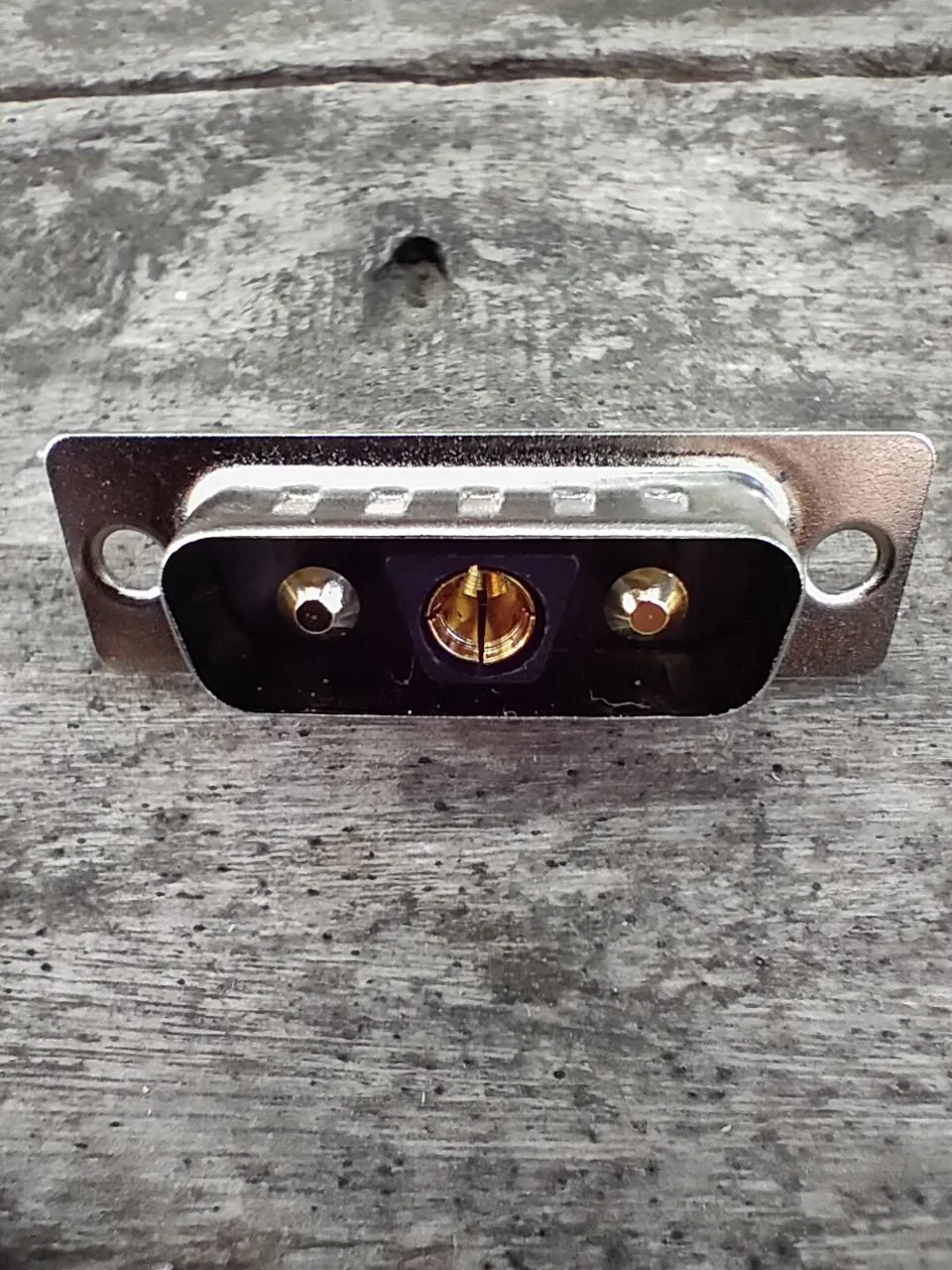

• Тип пристрою: Триконтактний силовий роз'єм з комбінованою полярністю (Male-Female-Male).
• Конструкція та полярність:

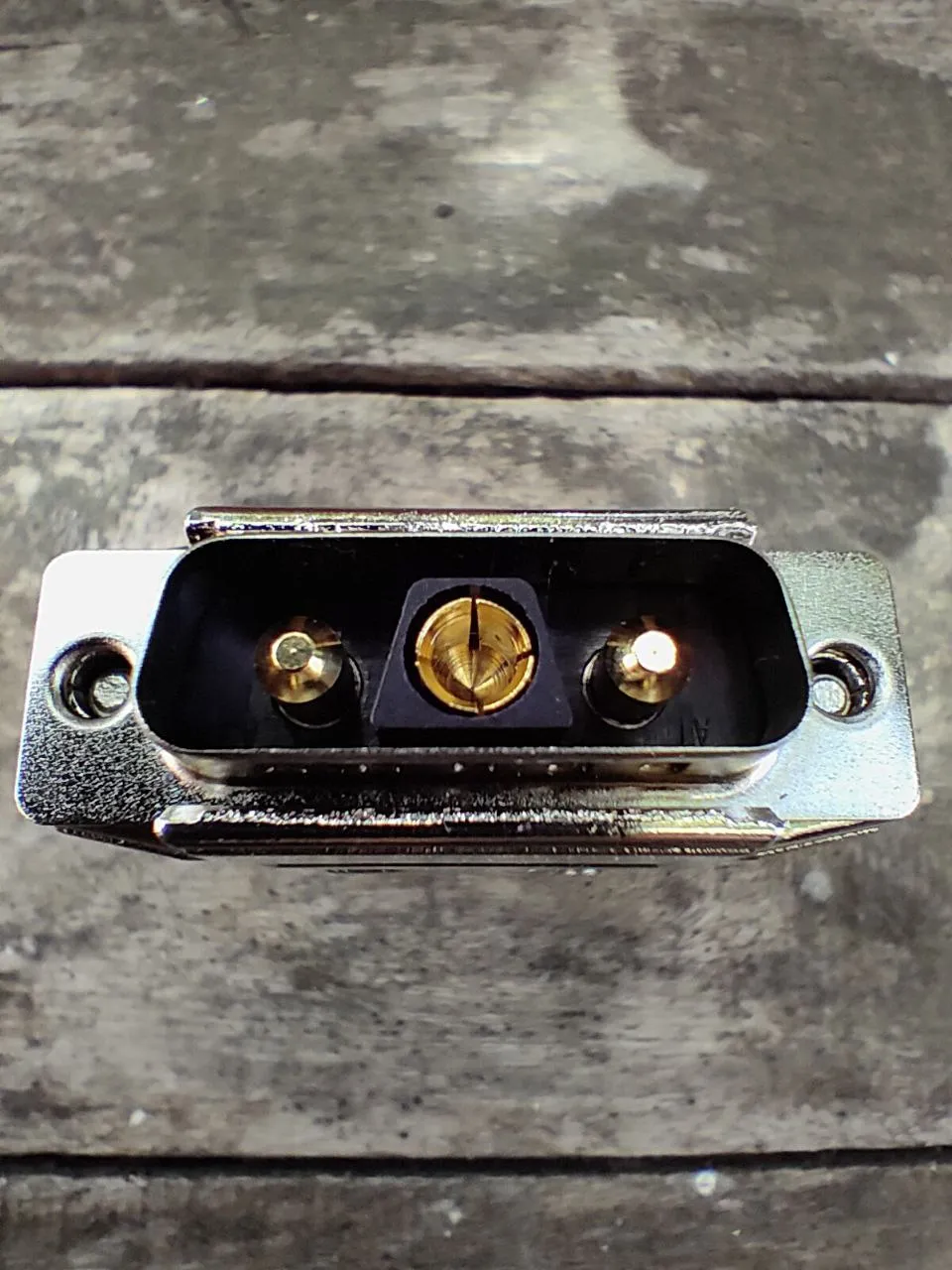

  • Контактна конфігурація: 2 крайніх контакта - Male (виступ), центральний контакт - Female (гніздо).
  • Призначення контактів:
    • Контактори призначені для підключення живлення -48V DC.
    • Така конструкція виключає можливість неправильного підключення полярності.
• Технічні параметри:
  • Робоча напруга: До -60V DC (номінально -48V DC).
  • Робочий струм: До 30-40А (в залежності від моделі обладнання).
  • Контактний матеріал: Мідь або мідний сплав із покриттям (олово, нікель, золото).
  • Корпус: Термостійка пластикова основа з фіксаторами.
• Сумісність та застосування:
  1. Для комутатора ZTE C320:
     • Підключення до плати живлення PRAM (Power Rack Module).
     • Забезпечує подачу основного живлення -48V DC на системну плату комутатора.
     • Використовується як вхідний роз'єм від зовнішнього джерела живлення.
  2. Для блоку живлення ZTE PSU-AC 30A:
     • Використовується як вихідний роз'єм для розподілу живлення -48V DC.
     • Призначений для підключення навантаження (комутаторів, іншого обладнання).
     • Може використовуватися для паралельного підключення кількох блоків живлення.

---

Ключові переваги

• Захист від неправильного підключення: Унікальна конструкція (M-F-M) фізично запобігає зворотній полярності.
• Високострумова здатність: Розрахований на тривалу роботу з струмами до 30-40А без перегріву.
• Надійність з'єднання: Міцна конструкція з позитивним фіксатором запобігає випадковому від'єднанню.
• Довговічність: Спроектований для тисяч циклів з'єднання/роз'єднання.

---

Типові сценарії використання

• Сценарій 1: Підключення ZTE C320 до джерела живлення
  1. Роз'єм підключається до плати PRAM комутатора ZTE C320.
  2. Другий кінець кабелю підключається до блоку живлення або акумуляторної батареї.
  3. Забезпечує основне живлення всіх модулів комутатора.
• Сценарій 2: Розподіл живлення від ZTE PSU-AC 30A
  1. Роз'єм встановлюється на виході блоку живлення PSU-AC 30A.
  2. Через нього живлення подається на один або кілька комутаторів.
  3. Дозволяє створювати паралельні схеми живлення для резервування.
• Сценарій 3: Створення кабельних збірок
  • Виготовлення перехідних кабелів між різними поколіннями обладнання ZTE.
  • Ремонт або заміна пошкоджених роз'ємів на існуючому обладнанні.

---

Рекомендації щодо використання

• Правильне підключення:
  • Завжди перевіряйте полярність мультиметром перед підключенням.
  • Переконайтеся, що роз'єм повністю зафіксований (почути клацання).
• Монтаж та обслуговування:
  • Використовуйте кабель відповідного перерізу (мінімум 4-6 мм² для струмів до 30А).
  • Забезпечте якісне обпресування кінців кабелю відповідними наконечниками.
  • Уникайте механічних навантажень на роз'єм та кабель.
• Техніка безпеки:
  • Відключайте живлення перед підключенням/відключенням роз'єма.
  • Не намагайтеся силою з'єднувати несумісні роз'єми.
  • Регулярно оглядайте роз'єм на наявність ознак перегріву або окислення.
• Запасні частини:
  • Рекомендується мати запасні роз'єми для швидкого ремонту на об'єкті.
  • При заміні використовуйте оригінальні або високоякісні сумісні компоненти.

---

Поширені проблеми та рішення

• Проблема: Роз'єм не фіксується або легко від'єднується
• Причина: Зламані фіксатори, зношені контакти
• Рішення: Замінити роз'єм повністю

• Проблема: Перегрів роз'єма під навантаженням
• Причина: Поганий контакт, недостатній переріз кабелю
• Рішення: Перевірити якість обпресування, замінити роз'єм, збільшити переріз кабелю

• Проблема: Немає живлення на комутаторі
• Причина: Неправильна полярність, обрив кабелю
• Рішення: Перевірити мультиметром, перепідключити з правильною полярністю

---

Висновок

Роз'єм 3V3 PBC-MA є критично важливим компонентом інфраструктури живлення обладнання ZTE. Його унікальна конструкція з комбінованою полярністю забезпечує безпеку та надійність підключення, що особливо важливо для комутаторів класу carrier-grade, таких як ZTE C320. Правильне використання та обслуговування цього роз'єма забезпечить стабільну роботу вашого мережевого обладнання та запобіжить простоям через проблеми з живленням.
