Плата розширення ZTE EIT1F (UPLINK)

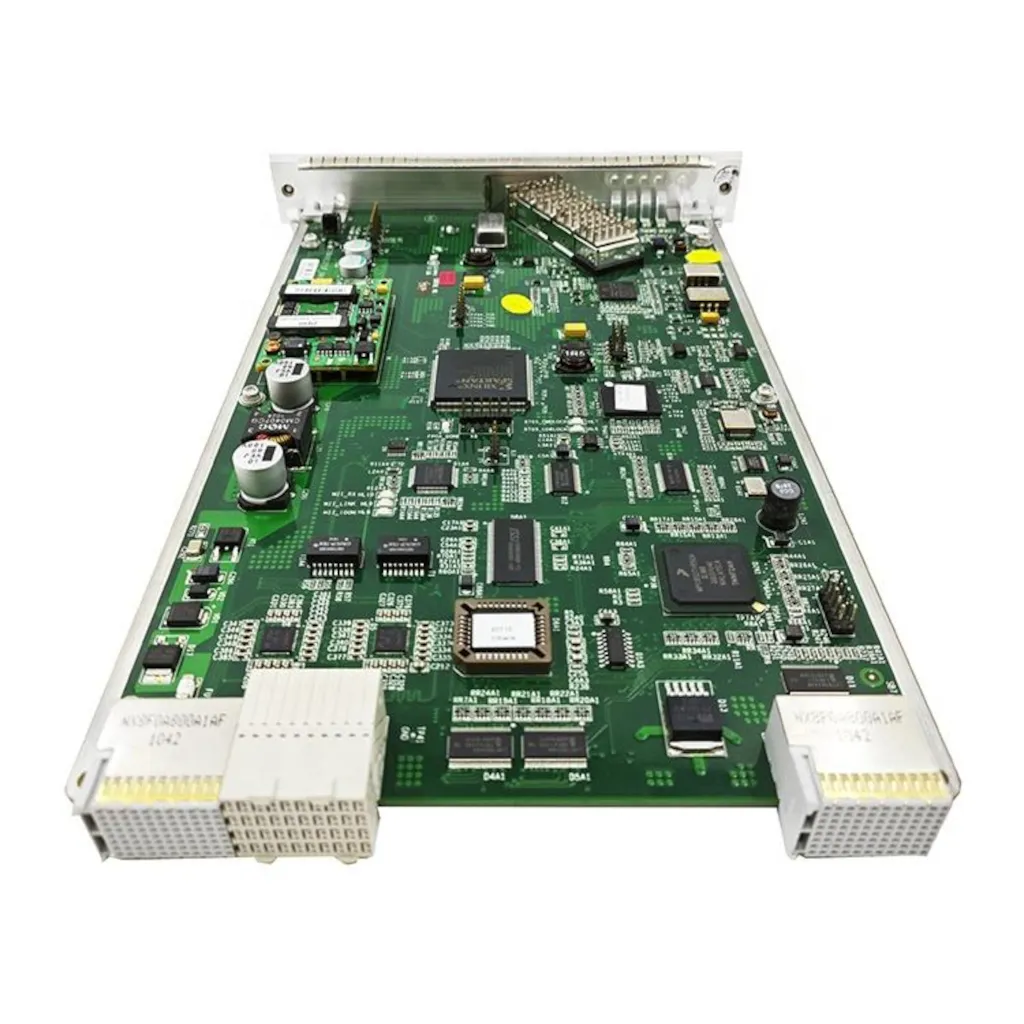

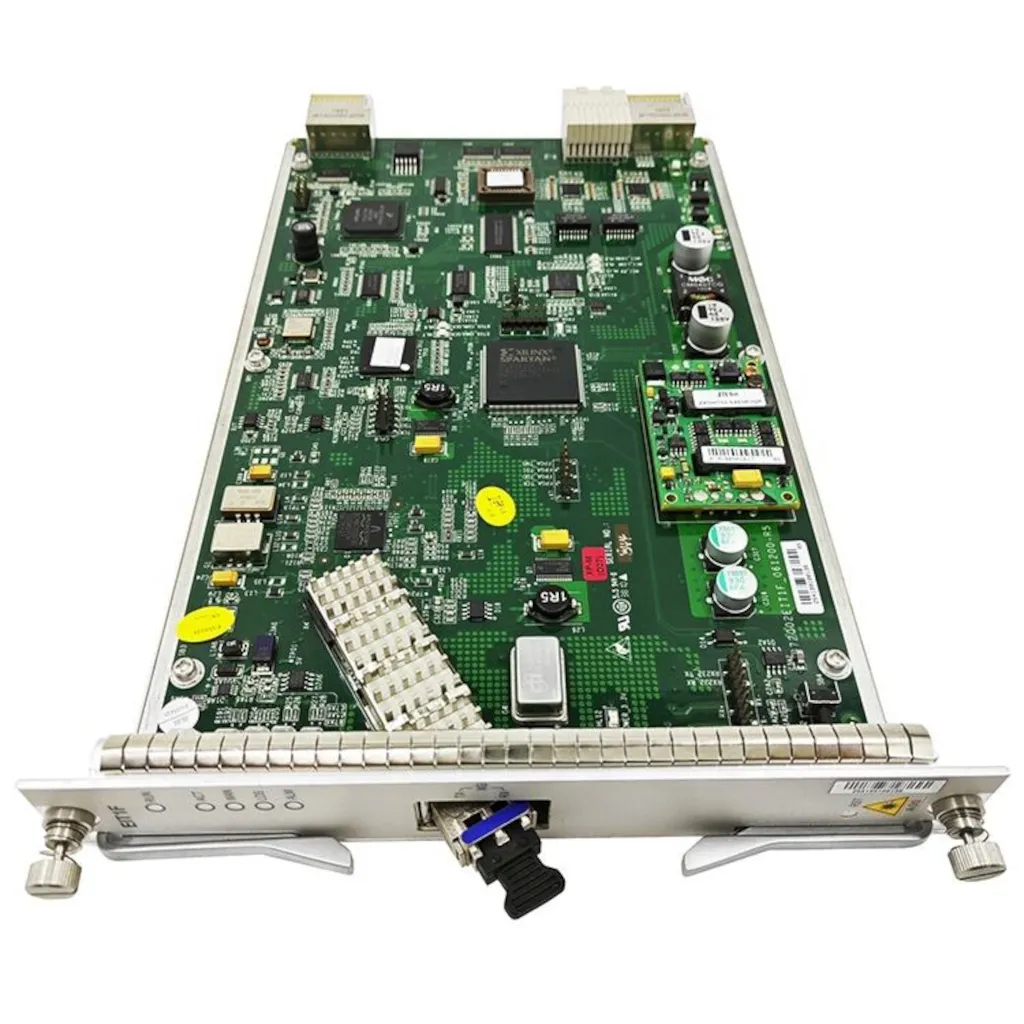

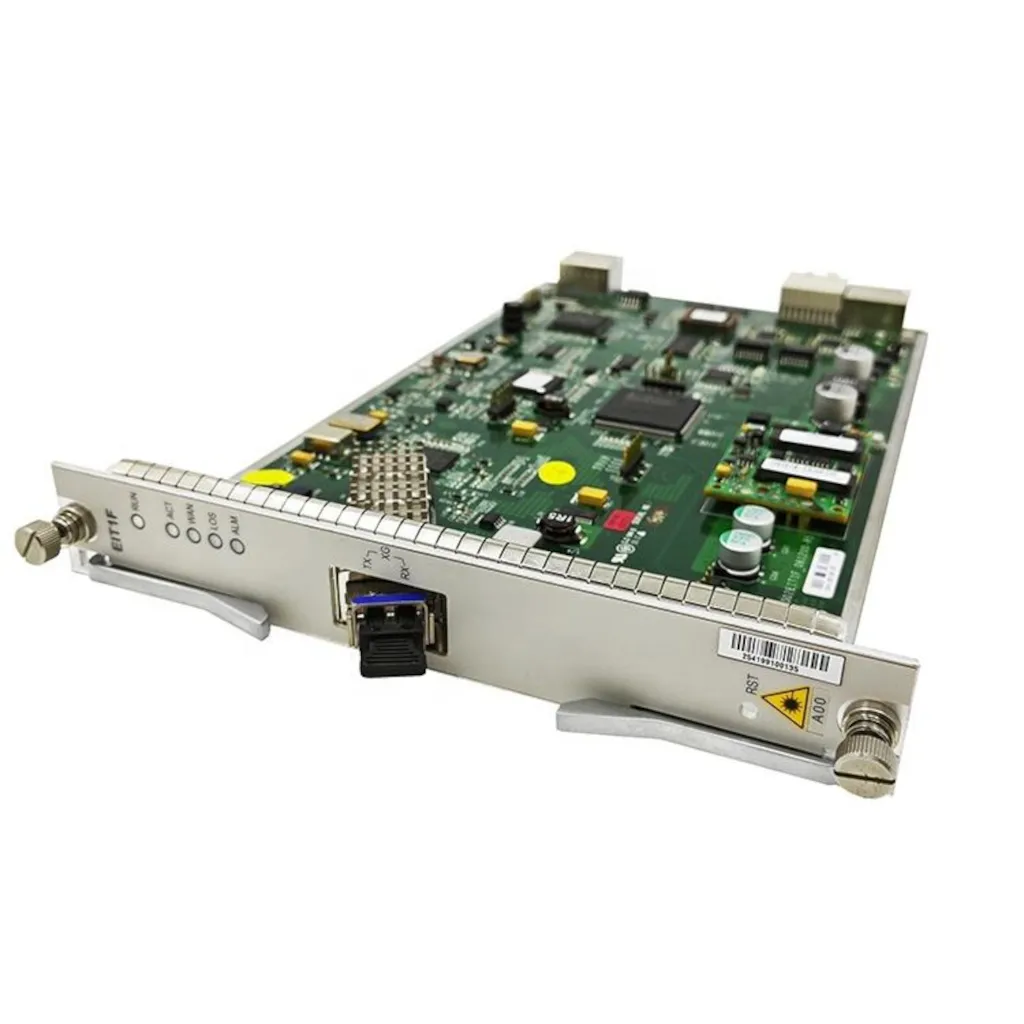

Плата розширення EIT1F для OLT ZTE C220

Плата розширення EIT1F є високошвидкісною аплінк-платою (uplink board) для оптичної лінійної станції (OLT) ZTE C220. Вона призначена для забезпечення продуктивного з'єднання OLT з мережею агрегації або ядром по 10-гігабітному каналу.

---

Основні характеристики

• Тип пристрою: Високошвидкісна аплінк-плата (Uplink Interface Board)
• Призначення: Надання 10GE оптичного з'єднання для агрегації трафіку OLT та підключення до мережі наступного рівня
• Сумісність:
  • ZTE C220
• Параметри доступу:
  • Кількість портів: 1 порт
  • Тип порту: XFP
  • Швидкість порту: 10 Гбіт/с (10GE)
  • Режими роботи: Порт може працювати на швидкості 10GE (10 Гбіт/с). Деякі версії можуть підтримувати знижену швидкість (наприклад, GE), але основним призначенням є 10GE.
  • Оптичний модуль: Плата не комплектується модулем XFP. Потрібно окремо встановити модуль, сумісний з 10GE (наприклад, 10G BASE-LR, 10G BASE-ER, 10G BASE-SR).
• Мережеві параметри:
  • Пропускна здатність плати: 10 Гбіт/с (дуплекс)
  • Підтримка функцій: Підтримує стандартні функції Ethernet, такі як VLAN, QoS, контроль потоку.

---

Ключові переваги

• Високошвидкісне підключення: Один порт 10GE забезпечує потужний аплінк для агрегації трафіку від численних абонентів GPON/EPON.
• Розвантаження основних плат керування: Дозволяє виділити високошвидкісне з'єднання на окрему плату, не завантажуючи інтерфейси основної плати керування.
• Масштабованість: Дозволяє модернізувати OLT C220, додавши 10G інтерфейс для забезпечення зростаючих потреб у пропускній здатності.
• Простота та ефективність: Одного 10G порту часто достатньо для агрегації трафіку з однієї повністю завантаженої плати GPON/EPON або навіть цілого OLT середнього навантаження.

---

Сфери застосування

• Модернізація аплінку OLT: Додавання 10GE порту до існуючого OLT C220 для збільшення пропускної здатності вузла.
• Високонавантажені вузли FTTx: Для OLT з великою кількістю абонентів або підключених базових станцій, де сумарний трафік наближається або перевищує 1 Гбіт/с.
• Пряме підключення до ядра мережі 10G: З'єднання OLT безпосередньо з комутаторами ядра мережі по 10GE каналу, мінімізуючи проміжні точки.
• Резервний або додатковий аплінк: Використання разом з іншими аплінк-платами для створення надійної схеми підключення.

---

Рекомендації щодо використання

• Планування надійності: Оскільки плата має лише один порт, для створення відмовостійкого каналу необхідно встановити дві плати EIT1F та налаштувати між ними агрегацію (LACP) або резервування. Інакше вихід з ладу порту або модуля призведе до втрати зв'язку.
• Вибір оптичного модуля: Придбайте та встановіть відповідний XFP модуль 10GE, враховуючи тип волокна (одномод/багатомод) та необхідну дальність.
• Перевірка сумісності: Перед встановленням переконайтеся, що ваше шассі C220 має відповідний вільний слот та підтримує плату EIT1F, а також перевірте необхідну версію програмного забезпечення.
• Балансування навантаження: Якщо в OLT встановлено кілька аплінк-портів, розподіліть віртуальні мережі (VLAN) або сервіси між ними для оптимального використання пропускної здатності.

---

Висновок

Плата розширення EIT1F є ефективним та простим рішенням для додавання 10-гігабітного інтерфейсу до OLT ZTE C220. Вона ідеально підходить для модернізації мережі, коли виникає потреба у підвищенні пропускної здатності аплінку за рахунок переходу з GE на 10GE. Для забезпечення високої доступності критично важливо використовувати її в парі з другою такою ж платою, створюючи резервований або агрегований канал зв'язку.
