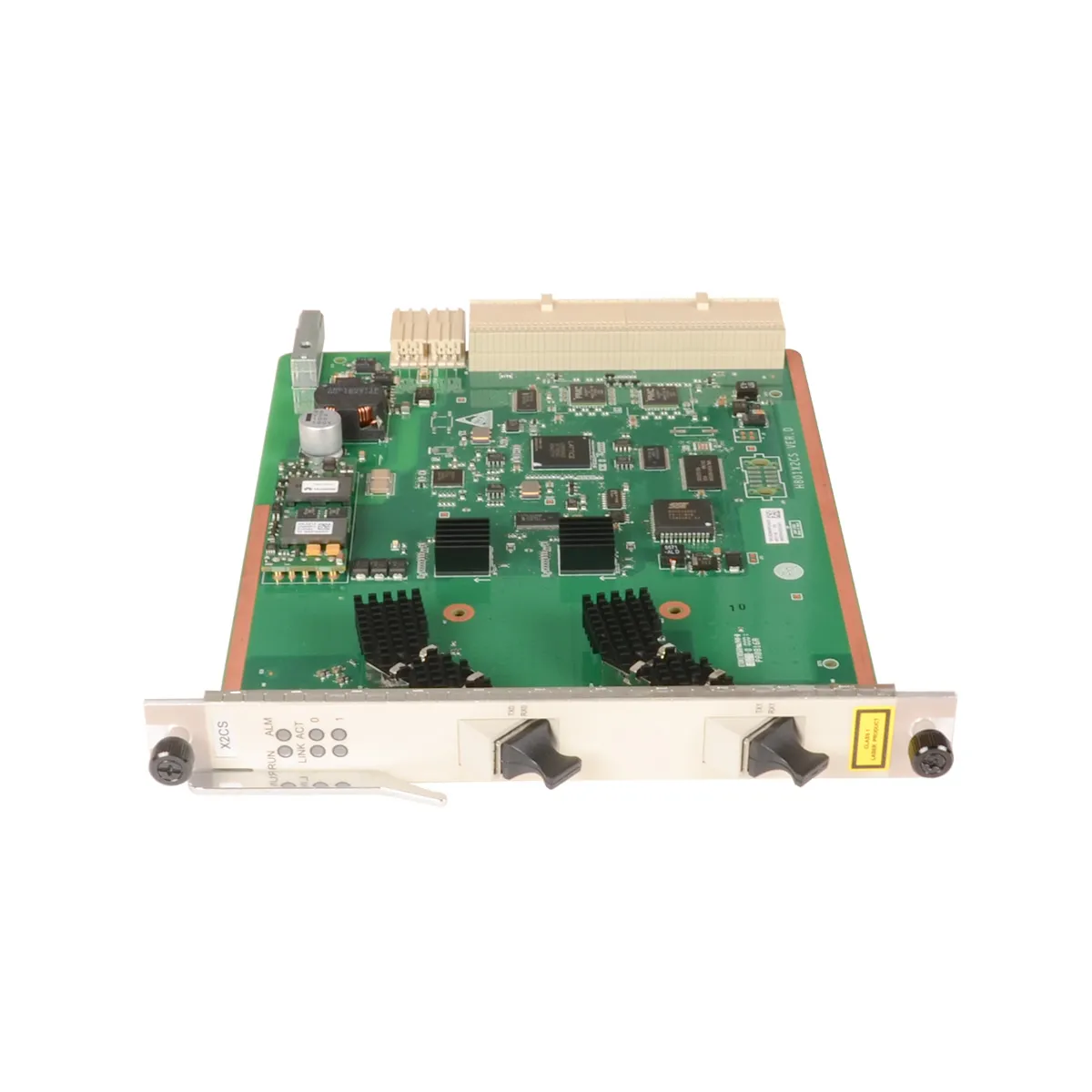

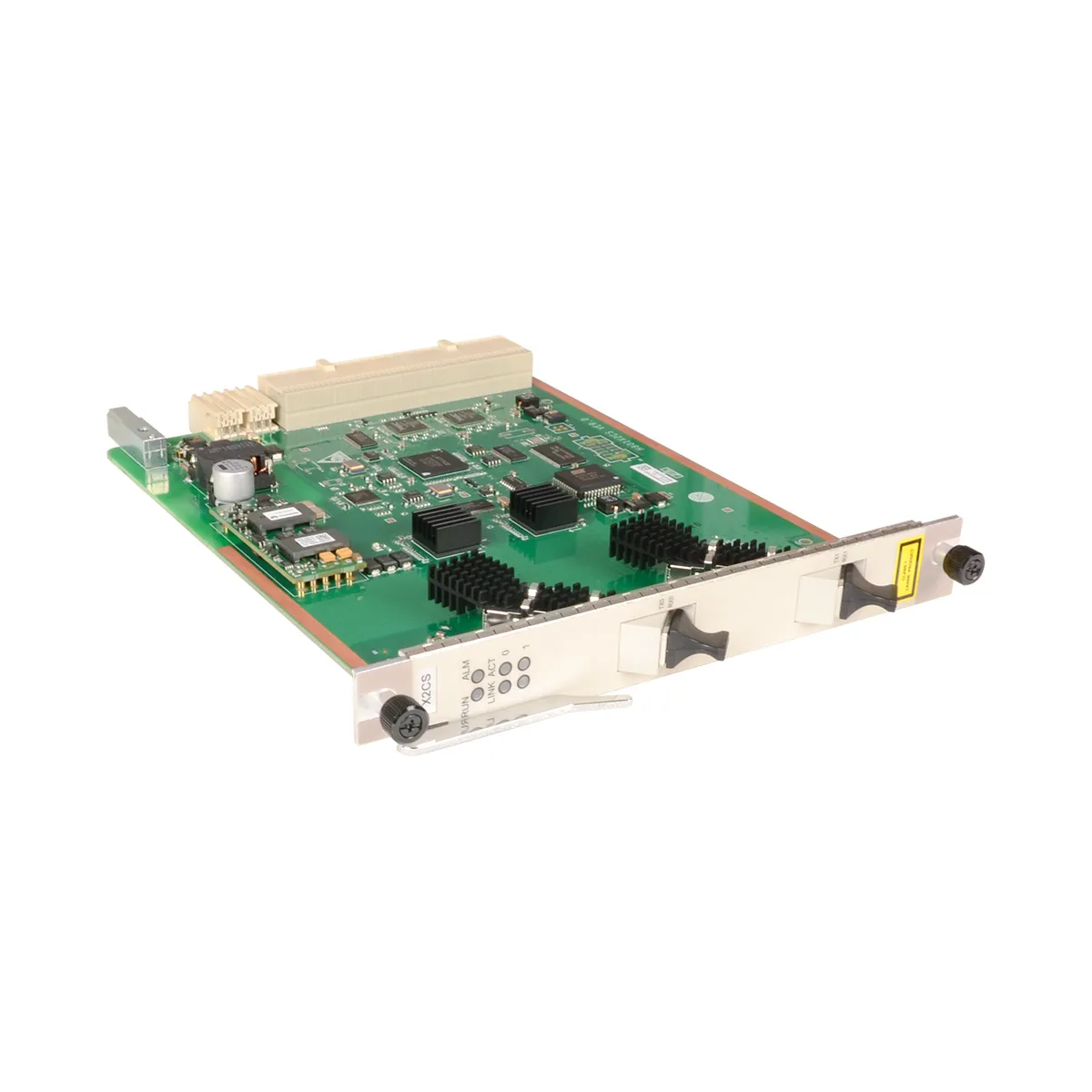

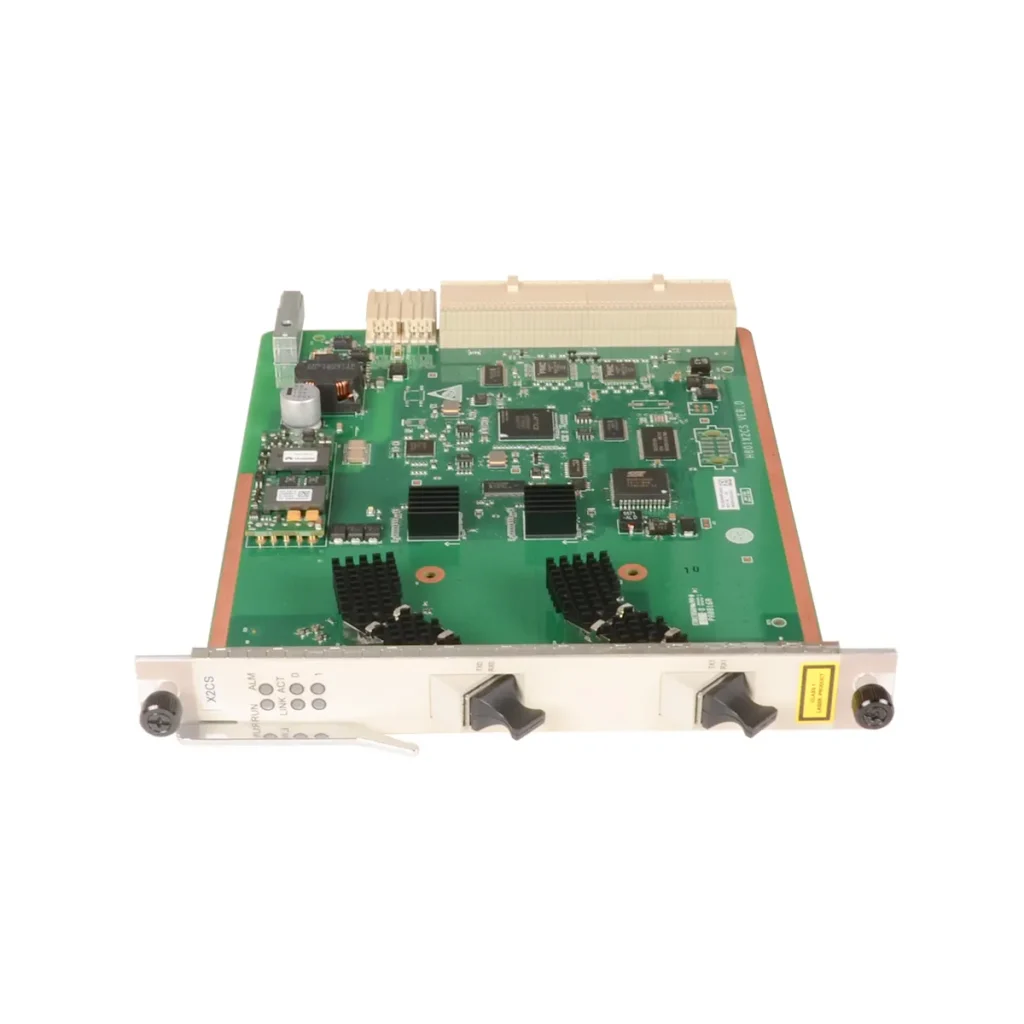

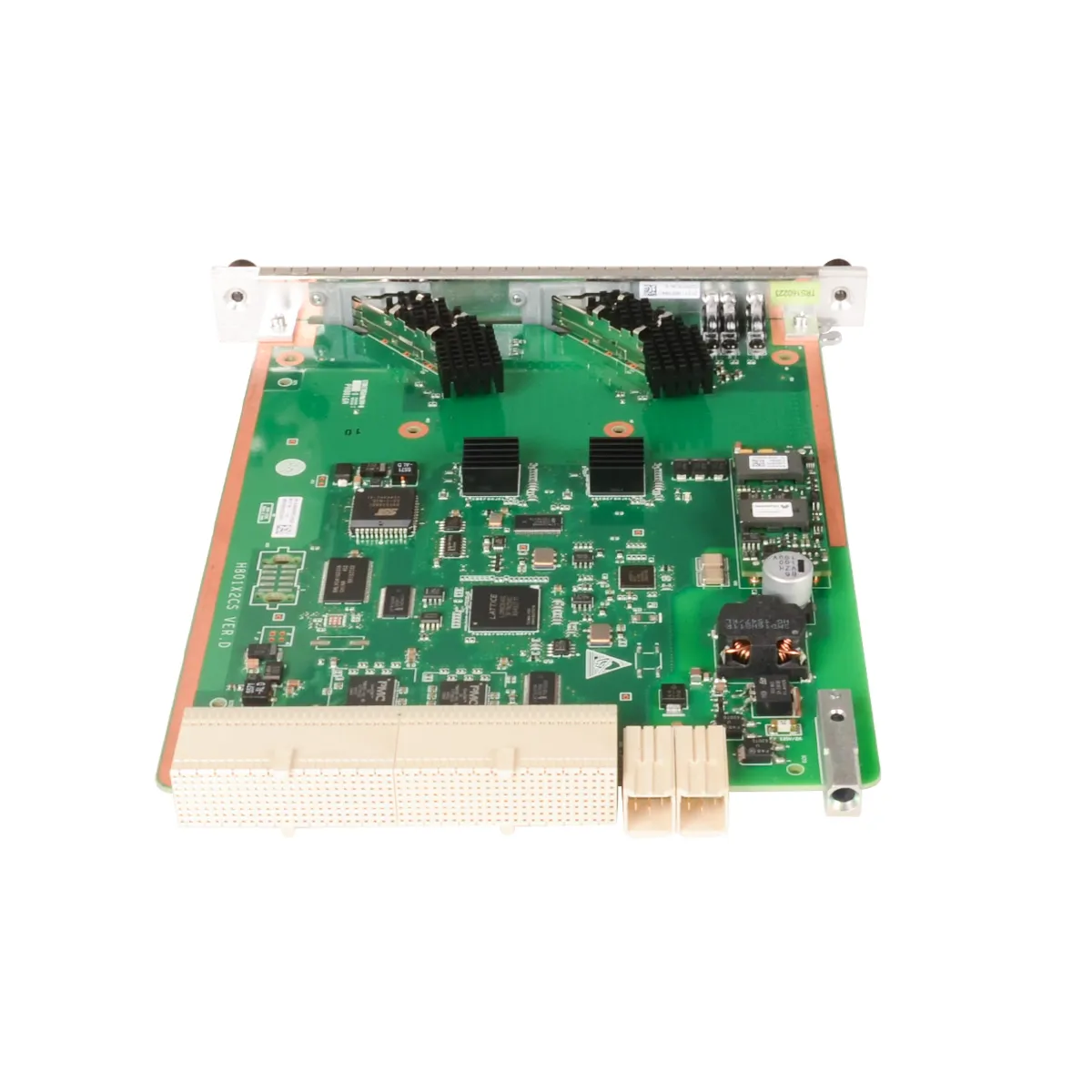

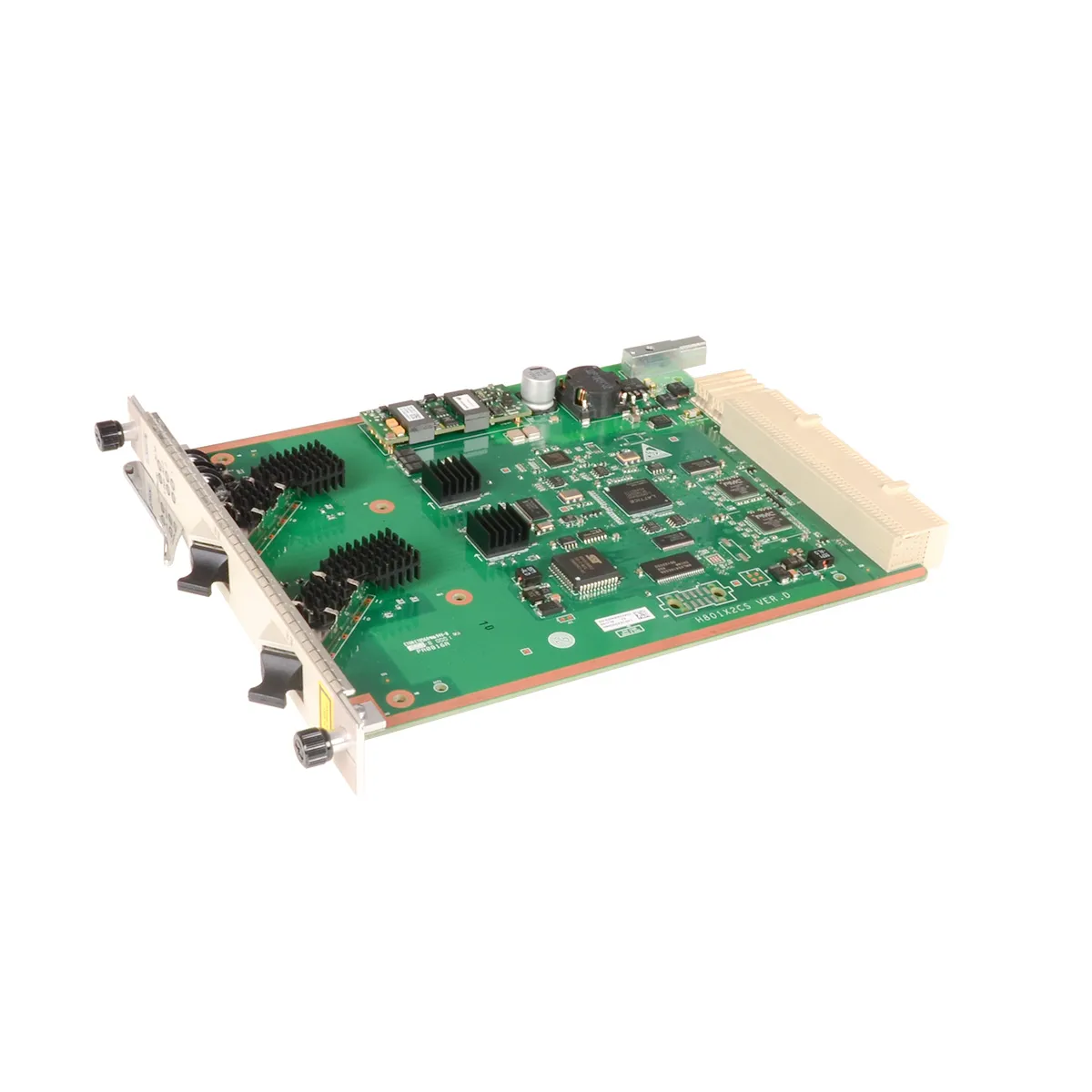

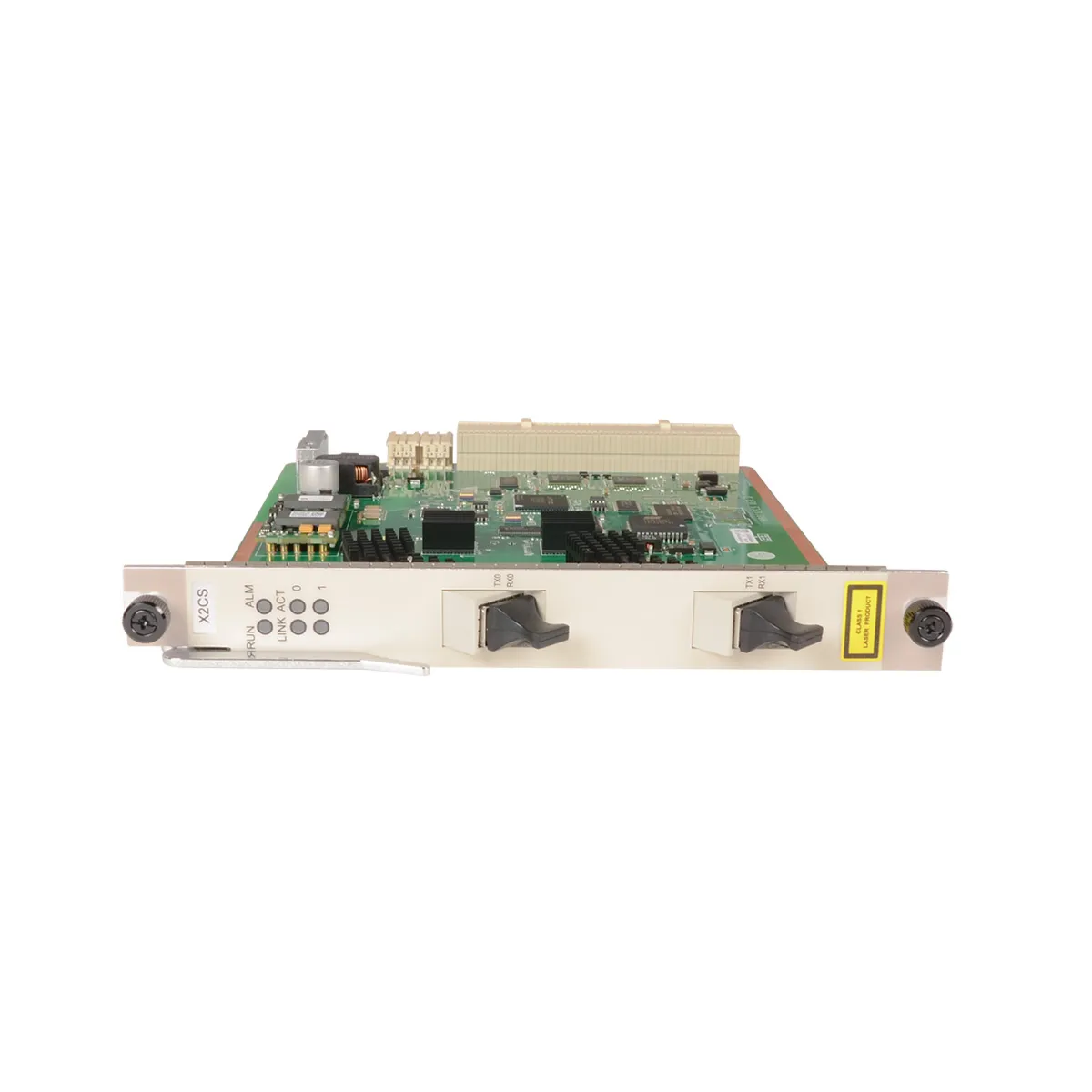

Плата розширення Huawei X2CS (UPLINK)

Плата розширення X2CS для OLT Huawei

Плата розширення X2CS є високошвидкісною аплінк-платою (uplink board) для оптичних лінійних терміналів (OLT) Huawei серій MA5683T та MA5680T. Вона призначена для забезпечення високопродуктивного з'єднання OLT з ядром мережі, агрегації трафіку та надання швидкісних послуг.

---

Основні характеристики

• Тип пристрою: Високошвидкісна аплінк-плата (Uplink Interface Board)
• Призначення: Надання 10GE оптичних з'єднань для агрегації трафіку OLT та підключення до мережі наступного рівня
• Сумісність:
  • Huawei MA5683T
  • Huawei MA5680T
• Параметри доступу:
  • Кількість портів: 2 порти
  • Тип портів: SFP+
  • Швидкість портів: 10 Гбіт/с (10GE) кожен
  • Оптичні модулі: Плата не комплектується модулями SFP+. Потрібно окремо встановити модулі, сумісні з 10GE (наприклад, 10G BASE-LR, 10G BASE-ER, 10G BASE-SR).
• Мережеві параметри:
  • Пропускна здатність плати: 20 Гбіт/с (сумарна, дуплекс)
  • Підтримка функцій: Підтримує стандартні функції Ethernet, такі як VLAN, QoS, агрегацію каналів (LACP).

---

Ключові переваги

• Високошвидкісне підключення: Два порти 10GE забезпечують потужний аплінк для агрегації великих обсягів трафіку від абонентів GPON/EPON.
• Підвищення продуктивності OLT: Дозволяє розвантажити стандартні GE аплінки та ефективніше використовувати backplane шассі.
• Надійність та резервування: Можливість використання двох портів для створення агрегованого або резервного каналу, що підвищує доступність мережі.
• Масштабованість: Дозволяє модернізувати існуючі OLT MA5680/MA5683 для підтримки зростаючих потреб у пропускній здатності.
• Широка сумісність: Працює з найпоширенішими моделями OLT попередніх поколінь Huawei.

---

Сфери застосування

• Модернізація аплінку OLT: Заміна плат з GE портами на 10GE для збільшення пропускної здатності вузла.
• Високонавантажені вузли FTTx: Для OLT з великою кількістю абонентів або підключених базових станцій, що генерують значний трафік.
• Підключення до ядра мережі 10G: Безпосереднє з'єднання OLT з комутаторами ядра мережі по 10GE каналах.
• Агрегаційні точки: Для збору трафіку від декількох OLT або як проміжна точка в мережі агрегації.

---

Рекомендації щодо використання

• Планування аплінків: Для критично важливих з'єднань використовуйте обидва порти: один як основний, другий як резервний, або об'єднайте їх за допомогою LACP для збільшення пропускної здатності та надійності.
• Вибір оптичних модулів: Придбайте та встановіть відповідні SFP+ модулі 10GE, враховуючи тип волокна (одномод/багатомод) та необхідну дальність.
• Перевірка сумісності: Перед покупкою переконайтеся, що ваше шассі MA5680T/MA5683T має відповідний слот та підтримує плату X2CS, а також перевірте необхідну версію програмного забезпечення.
• Тепловий режим: Як високошвидкісна плата, вона може виділяти більше тепла. Забезпечте належну вентиляцію в шафі.
• Розрахунок навантаження: Враховуйте сумарну пропускну здатність backplane шассі при встановленні кількох продуктивних плат одночасно.

---

Висновок

Плата розширення X2CS є ефективним рішенням для модернізації та підвищення продуктивності класичних OLT Huawei MA5680T/MA5683T. Завдяки двом портам SFP+ 10GE вона забезпечує необхідну пропускну здатність для сучасних мереж доступу, де обсяги трафіку постійно зростають. Це дозволяє продовжити життєвий цикл вже встановленого обладнання, надаючи йому можливості нового покоління для конкурентної боротьби з вимогами до швидкості та якості послуг.
