Плата розширення Huawei SCUN (CONTROL)
Гарантія 12 місяців
Сервісне обслуговування
Код товару:
LAN1587
Артикул:
SCUN
Рейтинг:
Бренд:
Huawei
11286.68 грн. ($250.00)
4 в наявності (може бути зарезервовано)
Задати питанняпо товару
Відправка в день замовлення
до 16:30 з Пн. по Сб.
до 16:30 з Пн. по Сб.
Опис

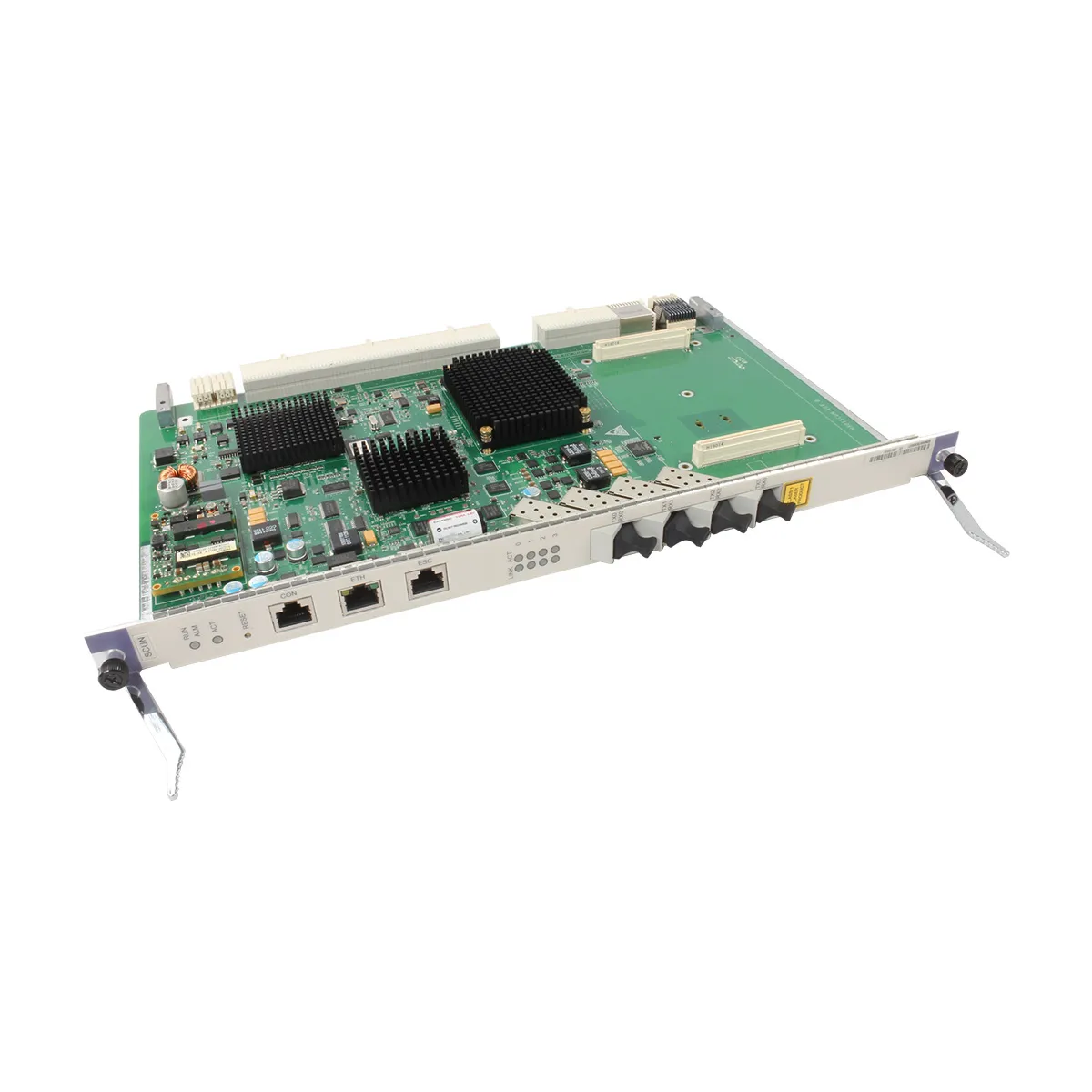

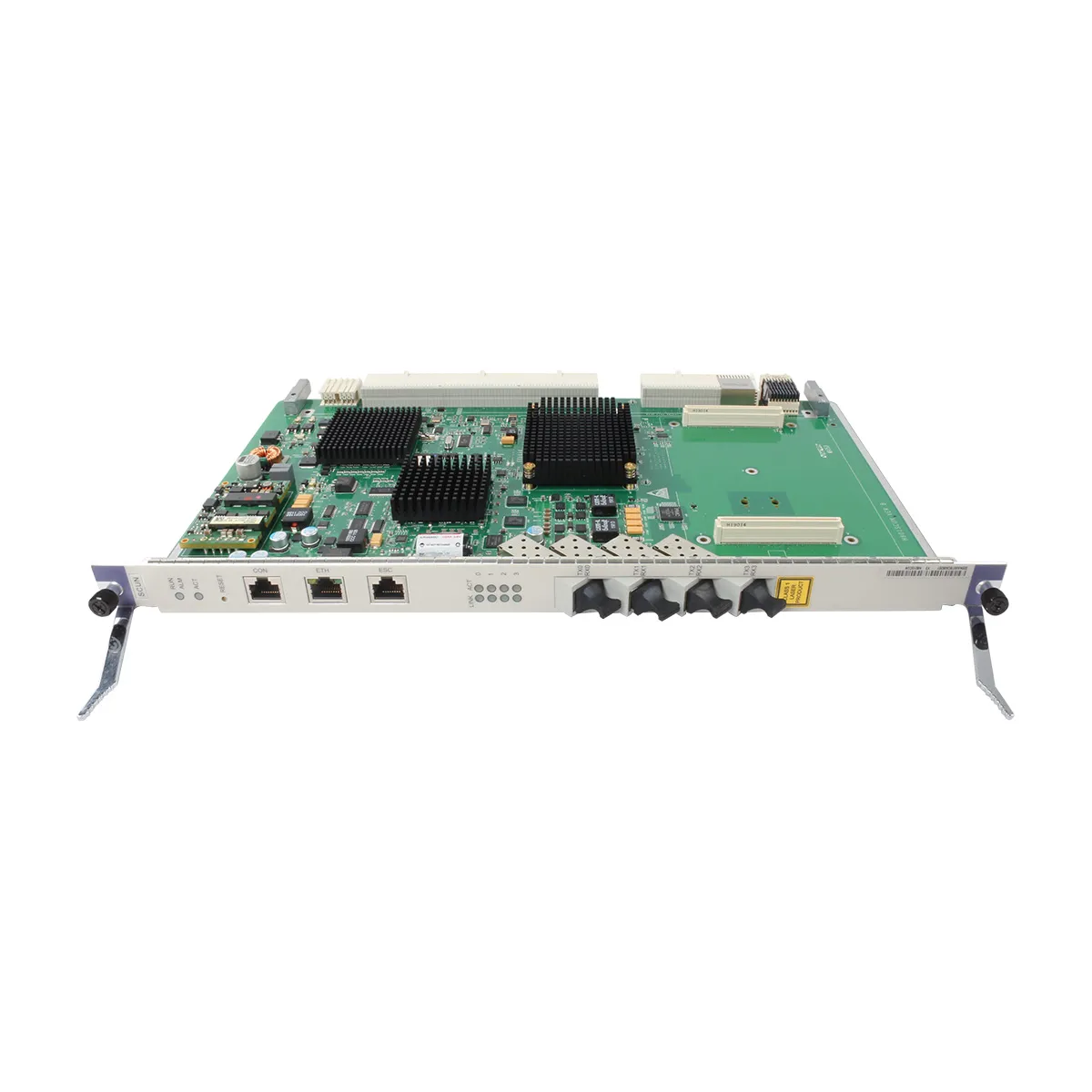

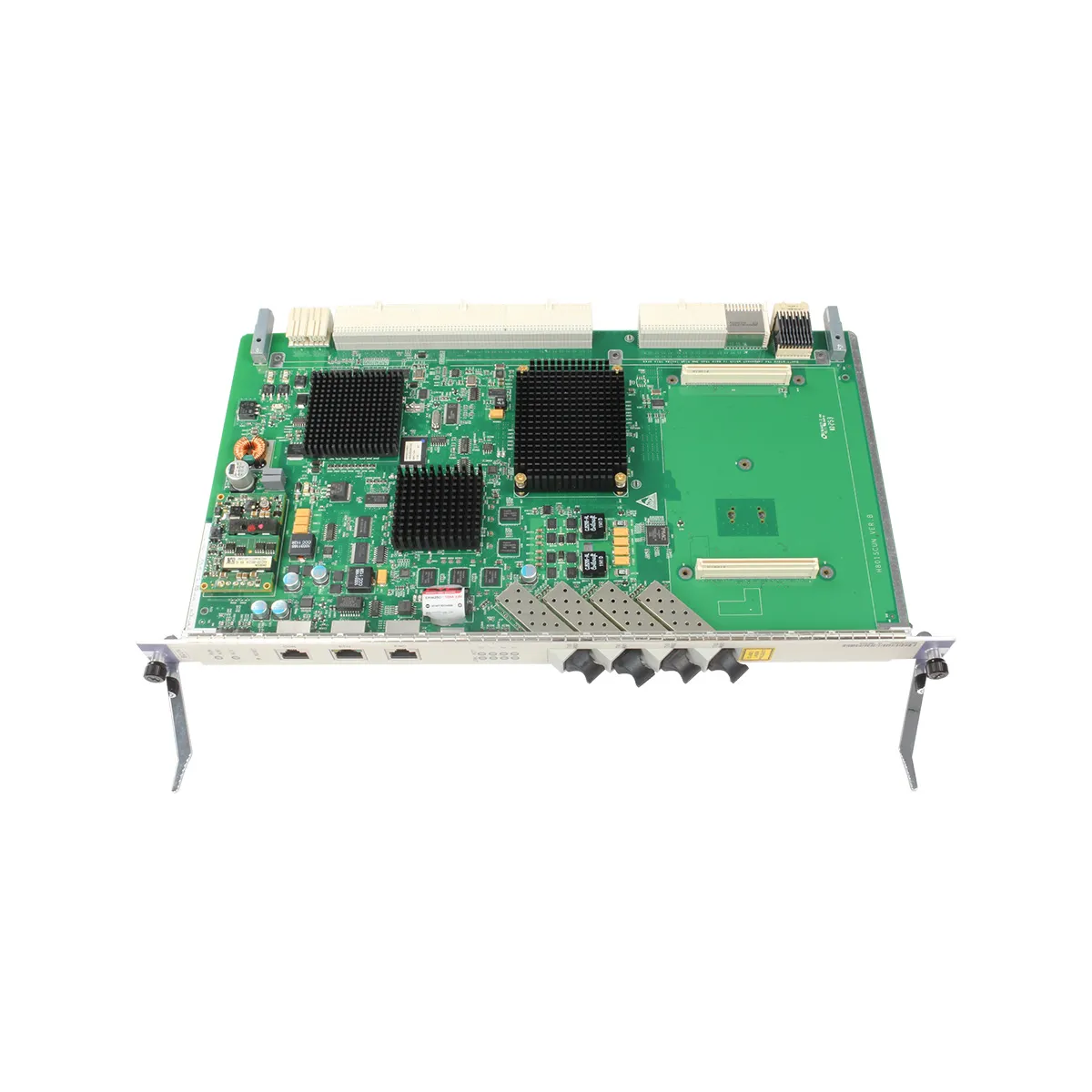

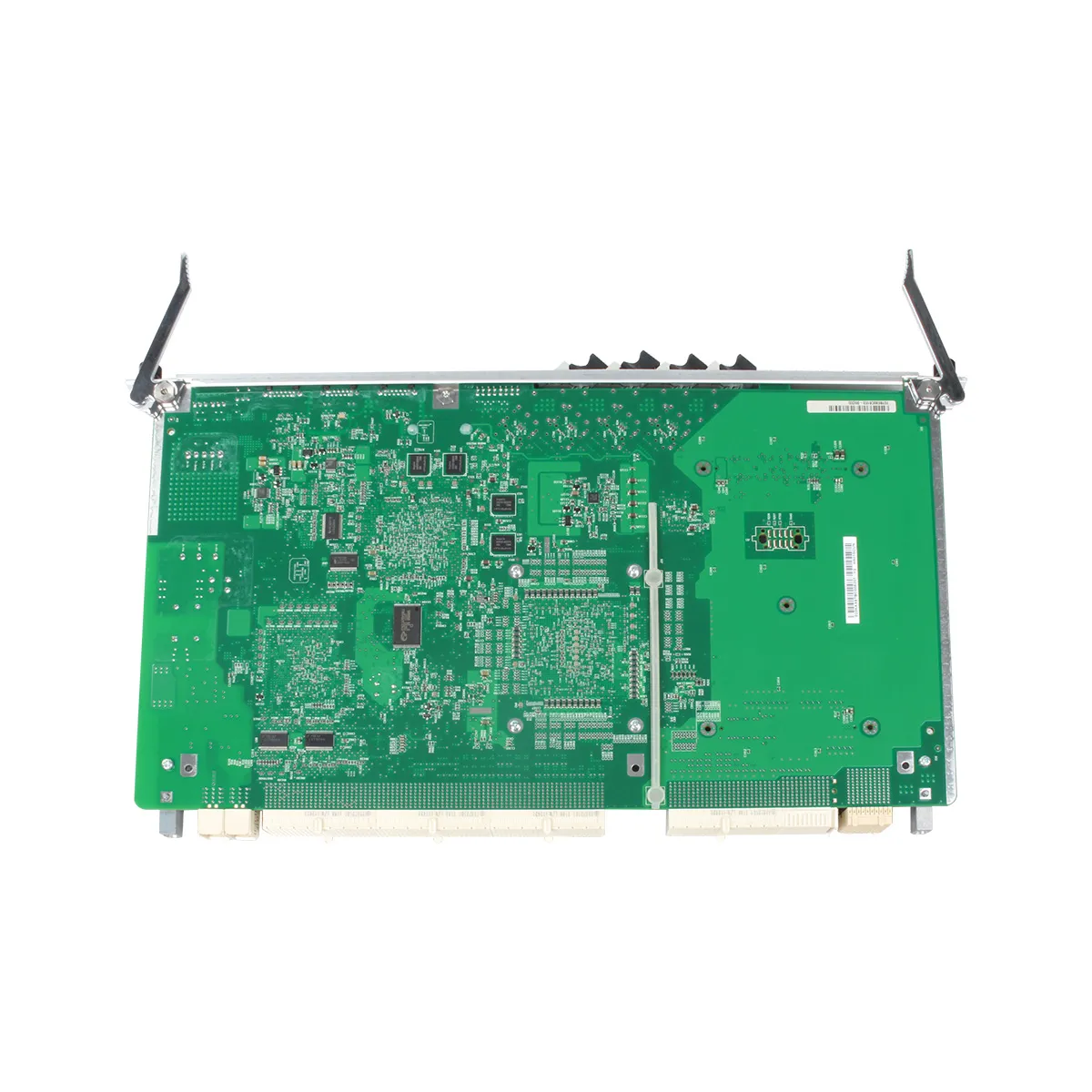

Плата розширення SCUN для OLT Huawei
Плата розширення SCUN є управляючим та комунікаційним модулем для оптичних лінійних терміналів (OLT) Huawei серій MA5683 та MA5680. Вона забезпечує базове керування системою, службові інтерфейси та аплінк-порти для підключення до мережі агрегації.Основні характеристики
- Тип пристрою: Плата керування та комутації (Service Control Unit)
- Призначення: Керування системою, комутація трафіку та базові службові інтерфейси для OLT серій MA5683/MA5680
- Сумісність:
- Huawei MA5683T
- Huawei MA5680T
- Інтерфейси та порти:
- Порт ESC (Environment Monitoring): 1 порт для підключення до системи моніторингу навколишнього середовища шафти (наприклад, датчиків температури, вологості).
- Порт ETH: 1 порт Ethernet (RJ45, зазвичай 10/100/1000BASE-T) для керування (out-of-band management) та підключення до мережі оператора (DCN).
- Порт CON (Console): 1 порт консолі (RJ45 або DB9) для прямого локального керування через CLI (Command Line Interface).
- Оптичні аплінк-порти:
- SFP 1.25GE: 4 порти для GE/1.25GE оптичних з'єднань. Призначені для аплінку до мережі агрегації, резервного каналу або агрегації трафіку.
- Функціональні особливості:
- Керування системою: Центральний процесор для управління платами розширення, конфігурації та моніторингу стану OLT.
- Комутація трафіку: Вбудований комутаційний fabric для маршрутизації трафіку між аплінк-портами та абонентськими платами (GPON, Ethernet тощо).
- Моніторинг: Можливість моніторингу стану системи та навколишнього середовища через порт ESC.
- Гаряча заміна: Підтримує функцію гарячого заміщення (hot-swappable) в сумісних шассі.
Ключові переваги
- Надійне керування: Забезпечує стабільну роботу та управління OLT серій MA5680/MA5683.
- Оптичні аплінки: 4 порти GE SFP дозволяють створювати гнучкі та надійні схеми підключення до верхньорівневих комутаторів (з резервуванням або агрегацією каналів).
- Моніторинг середовища: Наявність порту ESC є ключовою для експлуатації обладнання в телекомунікаційних шафах, дозволяючи контролювати умови та запобігати аваріям.
- Простота адміністрування: Ethernet та Console порти забезпечують зручні методи локального та віддаленого доступу для налаштування та діагностики.
- Сумісність зі стандартами: Широко використовується в існуючих мережах операторів зв'язку.
Сфери застосування
- Класичні OLT мережі FTTx: Базове керування та аплінк для OLT Huawei старого покоління (MA5680T, MA5683T) в мережах GPON/EPON.
- Агрегаційні вузли: Для збору та передачі абонентського трафіку від OLT до ядра мережі по GE каналах.
- Мережі з моніторингом шаф: Встановлення в телекомунікаційні шафи, де необхідний контроль температури, доступу тощо.
- Модернізація та ремонт: Заміна вийшлих з ладу або оновлення старих плат керування в існуючих інсталяціях.
Рекомендації щодо використання
- Аплінк підключення: Для підвищення надійності використовуйте два або більше GE порти для створення агрегованого (LACP) або резервного каналу до верхньорівневого комутатора.
- Керування: Підключіть порт ETH до виділеної мережі керування (DCN) для забезпечення безпечного віддаленого доступу. Порт CON використовуйте для початкового налаштування або аварійного відновлення.
- Моніторинг середовища: Для повного контролю підключіть до порту ESC відповідний кабель та датчики шафи (зазвичай через спеціальну плату моніторингу).
- Оптичні модулі: Плата не комплектується SFP модулями. Необхідно окремо придбати відповідні оптичні модулі SFP 1.25GE (наприклад, 1000BASE-LX, 1000BASE-SX) залежно від типу волокна та дальності.
- Перевірка сумісності: Перед встановленням переконайтеся у сумісності версії шассі OLT та програмного забезпечення.
