Плата розширення Huawei MPSC (CONTROL)
Гарантія 12 місяців
Сервісне обслуговування
Код товару:
LAN1583
Артикул:
MPSC
Рейтинг:
Бренд:
Huawei
35891.65 грн. ($795.00)
Доступно за замовленням
Задати питанняпо товару
Відправка в день замовлення
до 16:30 з Пн. по Сб.
до 16:30 з Пн. по Сб.
Опис

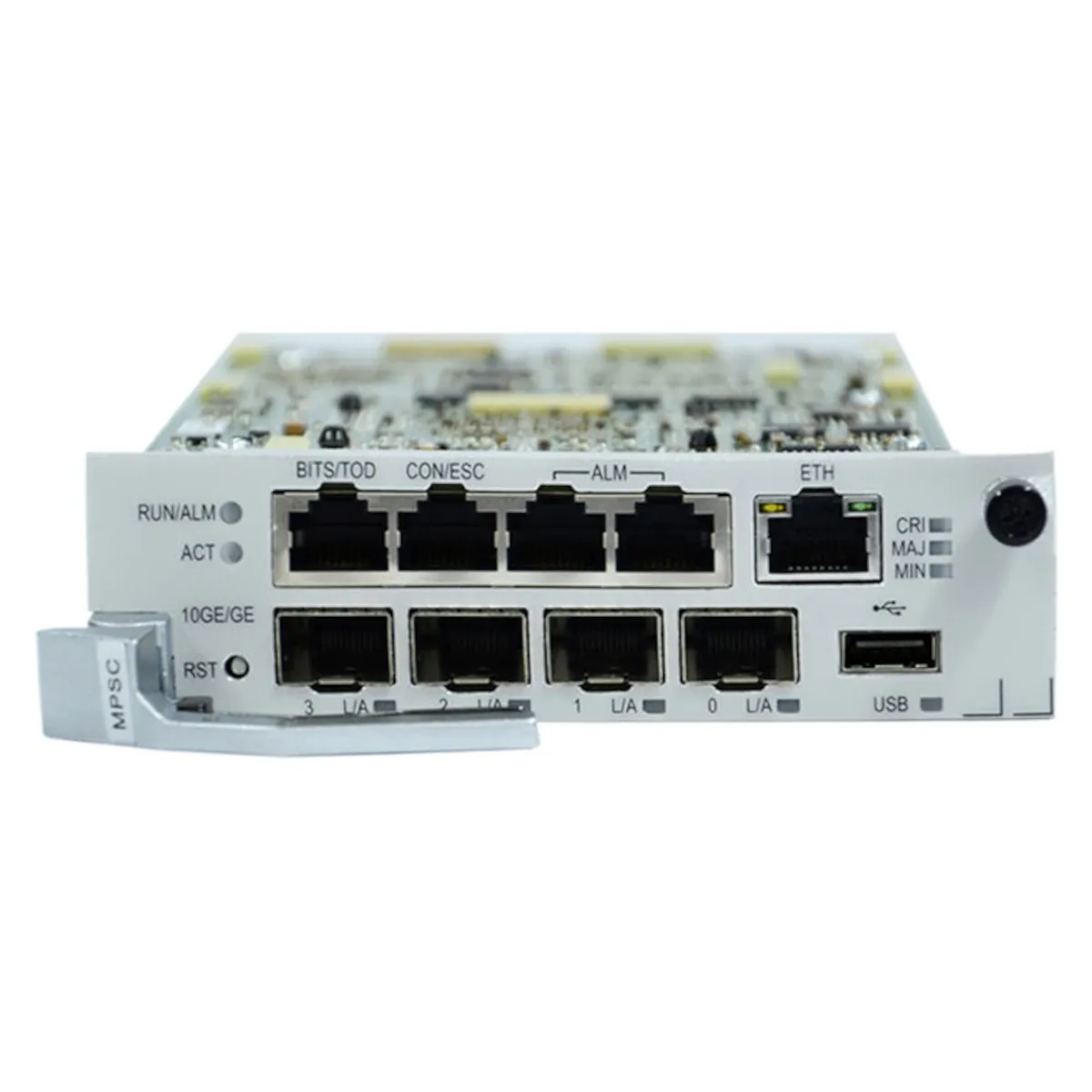

Плата керування MPSC для OLT Huawei MA5800-X2
Плата керування MPSC є основним управляючим та комунікаційним модулем для оптичної лінійної станції (OLT) Huawei MA5800-X2. Вона інтегрує порти для системного керування, синхронізації, аварійної сигналізації та високошвидкісних мережевих з'єднань, забезпечуючи централізоване управління та зв'язок OLT. Відрізняється від MPSA конфігурацією оптичних аплінк-портів.Основні характеристики
- Тип пристрою: Плата головного керування (Main Processing and Switching Board)
- Призначення: Керування системою, комутація трафіку, синхронізація та службові інтерфейси OLT MA5800-X2
- Сумісність:
- Huawei MA5800-X2
- Інтерфейси та порти:
- Порт USB: 1 порт для локального оновлення ПО, резервного копіювання конфігурації.
- Порт BITS/TOD: 1 порт для отримання/розподілу сигналів тактової синхронізації (BITS) та часу (Time of Day).
- Порт CON/ESC: 1 порт консолі (Console) для локального керування через CLI.
- Порти аварійної сигналізації (ALM): 2 порти (Input/Output) для підключення до зовнішніх систем сигналізації.
- Порт ETH: 1 порт Ethernet (RJ45) для out-of-band керування (зазвичай 10/100/1000BASE-T).
- Оптичні аплінк-порти:
- SFP+ 10GE/GE: 4 гібридних порти для високошвидкісних з'єднань. Кожен порт може працювати в режимі 10GE або GE.
- SFP 1.25GE: Відсутні.
- Функціональні особливості:
- Керування системою: Центральний процесор для управління всіма платами OLT, запуску системи, обробки команд.
- Комутація трафіку: Високошвидкісний комутаційний fabric для передачі трафіку між портами та платами розширення.
- Синхронізація: Модуль синхронізації для підтримки синхронного Ethernet (SyncE) та точного часу (PTP).
- Резервування: Підтримка установки двох плат MPSC у режимі 1+1 резервування для підвищення надійності.
- Гаряча заміна: Підтримує функцію гарячого заміщення.
Ключові переваги
- Централізоване керування: Єдиний модуль, що відповідає за всю логіку роботи OLT.
- Висока щільність 10G портів: Чотири гібридних порти SFP+ забезпечують більше можливостей для 10GE аплінків або преміальних підключень.
- Висока доступність: Можливість резервування 1+1 забезпечує безперебійну роботу системи навіть при відмові однієї плати керування.
- Гнучкість підключення: Різноманітність сервісних портів дозволяє інтегрувати OLT в будь-яку інфраструктуру керування та синхронізації. Гібридні порти дозволяють використовувати як 10GE, так і GE оптичні модулі.
- Потужна комутація: Високошвидкісні порти SFP+ та вбудований комутаційний fabric забезпечують ефективну передачу трафіку.
- Синхронізація "в коробці": Наявність BITS/TOD порту спрощує побудову синхронних мереж.
Сфери застосування
- Базове керування OLT: Обов'язковий компонент для роботи будь-якої конфігурації MA5800-X2.
- Мережі з високими вимогами до пропускної здатності: Ідеальна, коли потрібно більше 10GE портів для аплінків або бізнес-послуг.
- Мережі з високими вимогами до надійності: Конфігурації з двома платами MPSC для резервування.
- Синхронні мережі мобільного зв'язку (xHaul): Для підтримки синхронізації базових станцій 4G/LTE/5G через PTP та SyncE.
- Корпоративні та операторські мережі: Де потрібне як in-band (через аплінки), так і out-of-band керування, а також гнучкість у виборі швидкості підключення (10G/1G).
Рекомендації щодо використання
- Для критично важливих вузлів: Обов'язково встановлюйте дві плати MPSC для резервування 1+1.
- Планування аплінків: Використовуйте порти SFP+ в режимі 10GE для основного аплінку до ядра мережі. Решту портів можна використовувати для резервного аплінку, підключення до інших комутаторів або для надання виділених 10G/1G каналів бізнес-клієнтам.
- Налаштування синхронізації: Для мобільних мереж підключіть порт BITS/TOD до джерела точної синхронізації (наприклад, GPS-приймача з виходом 1PPS+TOD).
- Керування: Використовуйте порт ETH для підключення до окремої мережі керування (DCN), а порт CON — для первинної настройки або аварійного доступу.
- Оптичні модулі: Плата не комплектується SFP/SFP+ модулями. Їх потрібно обирати окремо відповідно до потреб підключення (швидкість: 10GE або GE; дальність, тип волокна).
