Оптичний дільник FBT 5%-95% SC/UPC

Оптичний дільник FBT 5%-95% SC/UPC

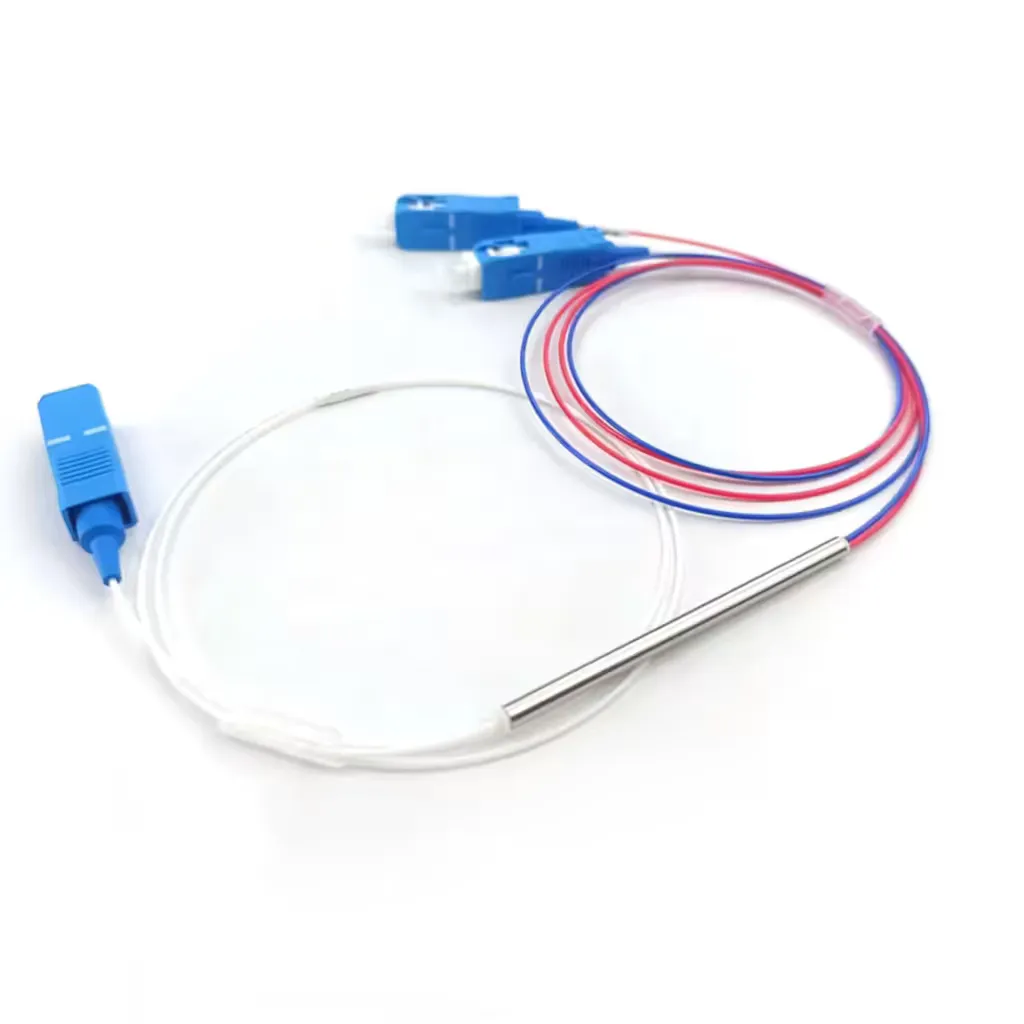

Оптичний дільник FBT 5%-95% SC/UPC – це пасивний оптичний компонент, призначений для асиметричного розподілу потужності оптичного сигналу в одномодових волоконно-оптичних лініях. Виконаний за технологією FBT (Fused Biconical Taper), він забезпечує розгалуження сигналу зі співвідношенням 5% на один вихід та 95% на інший, що дозволяє організувати моніторинг стану лінії без суттєвого впливу на основний тракт передачі даних. Дільник оснащений конекторами SC/UPC на всіх портах, що забезпечує зручність підключення до активного обладнання, патч-панелей або кросових з'єднань без необхідності зварювання. Компактний корпус виконаний з міцного пластику або металу, що гарантує механічну міцність та захист від зовнішніх впливів.

---

Технічні параметри

• Тип дільника: FBT (Fused Biconical Taper).
• Конфігурація: 1x2 (один вхід, два виходи).
• Коефіцієнт розгалуження: 5% / 95% .
• Тип волокна: Одномодове (SMF, G.652.D).
• Тип конектора: SC/UPC (вхід та виходи).
• Колір конектора: Синій (стандарт для UPC-полірування).
• Довжина виведення (всі порти): 1.5 метра (стандартна).
• Тип корпусу: Прямокутний пластиковий або металевий бокс (залежно від виробника).
• Робоча довжина хвилі: 1310 нм / 1490 нм / 1550 нм (широкосмуговий).
• Втрати на вході (з конекторами):
  • Порт 5%: ≤ 15.5 дБ .
  • Порт 95%: ≤ 1.0 дБ .
• Нерівномірність (Uniformity): ≤ 0.8 дБ.
• Зворотні втрати (Return Loss): ≥ 50 дБ (завдяки UPC-поліруванню).
• Напрямленість (Directivity): ≥ 55 дБ.
• Втрати на поляризацію (PDL): ≤ 0.15 дБ.
• Максимальна оптична потужність: 300 мВт.
• Температурна стабільність: ≤ 0.3 дБ (в діапазоні -40°C … +85°C).
• Робоча температура: -40°C … +85°C.
• Розміри корпусу: Залежать від виробника (типово 100x80x10 мм).

---

Основні переваги

• Асиметричний розподіл: Співвідношення 5%/95% ідеально підходить для організації точок моніторингу (test point) без суттєвого ослаблення основного сигналу .
• Зручність підключення: Наявність конекторів SC/UPC дозволяє підключати дільник безпосередньо до обладнання або патч-панелей без використання зварювального апарату.
• Висока якість полірування: UPC-полірування забезпечує зворотні втрати ≥50 дБ, що мінімізує вплив відбитого сигналу на роботу лазерів.
• Компактний корпус: Захищає внутрішні компоненти від механічних пошкоджень та зовнішніх впливів.
• Широкий діапазон довжин хвиль: Стабільна робота як на 1310 нм, так і на 1490/1550 нм завдяки технології FBT .
• Висока надійність: Низькі втрати на поляризацію (PDL) та висока напрямленість гарантують стабільність параметрів.
• Температурна стабільність: Мінімальна зміна характеристик у широкому діапазоні температур.

---

Сфери використання

Оптичний дільник FBT 5%-95% SC/UPC застосовується в:

• Системах моніторингу оптичних ліній (OTDR): Організація постійного контролю стану волокна без переривання сервісу .
• Телекомунікаційних мережах: Для створення точок тестування на магістральних лініях зв'язку.
• Лабораторних вимірюваннях: Відгалуження частини сигналу для аналізу без впливу на основний тракт.
• Системах CATV: Моніторинг рівня сигналу в мережах кабельного телебачення.
• Волоконно-оптичних датчиках: Організація референтних каналів у сенсорних системах.
• Наукових дослідженнях: Для точного контролю параметрів оптичних сигналів.

---

Чому варто обрати

• Оптимальне співвідношення для моніторингу: 5% сигналу достатньо для точних вимірювань, при цьому 95% потужності зберігається для основної лінії.
• Зручність використання: Конектори SC/UPC дозволяють швидко інтегрувати дільник у готову мережу без спеціального обладнання.
• Низькі втрати в основному каналі: Типові втрати ≤1.0 дБ на порту 95% практично не впливають на бюджет потужності лінії.
• Сертифікована якість: 100% тестування оптичних параметрів на виробництві.
• Гарантія: 1 рік від постачальника.
• Швидка доставка: Оперативне постачання по всій Україні.

Наші фахівці допоможуть підібрати оптимальний дільник для вашого завдання з урахуванням бюджету потужності та вимог до моніторингу.

---

Додаткова інформація

• Маркування портів: Порти марковані для ідентифікації входу (Input) та виходів (5% та 95%).
• Документація: Паспорт виробу із зазначенням реальних виміряних параметрів.
• Інструкції: Рекомендації щодо підключення дільника в оптичну лінію.
• Дізнайтесь більше про оптичні дільники FBT за посиланням або перегляньте статтю про організацію точок моніторингу в оптичних мережах.
• Не впевнені, який тип дільника обрати? Зв'яжіться з нашими фахівцями для безкоштовної консультації!

---

Висновок

Оптичний дільник FBT 5%-95% SC/UPC – це надійне та зручне рішення для організації точок моніторингу в оптичних мережах без суттєвого впливу на основний сигнал. Завдяки технології FBT, наявності конекторів SC/UPC та компактному корпусу, він забезпечує стабільну роботу в широкому діапазоні температур та умов експлуатації. Замовляйте дільник зараз, щоб отримати ефективний інструмент для моніторингу вашої оптичної інфраструктури!
