Оптичний дільник FBT 45%-55%

Оптичний дільник FBT 45%-55%

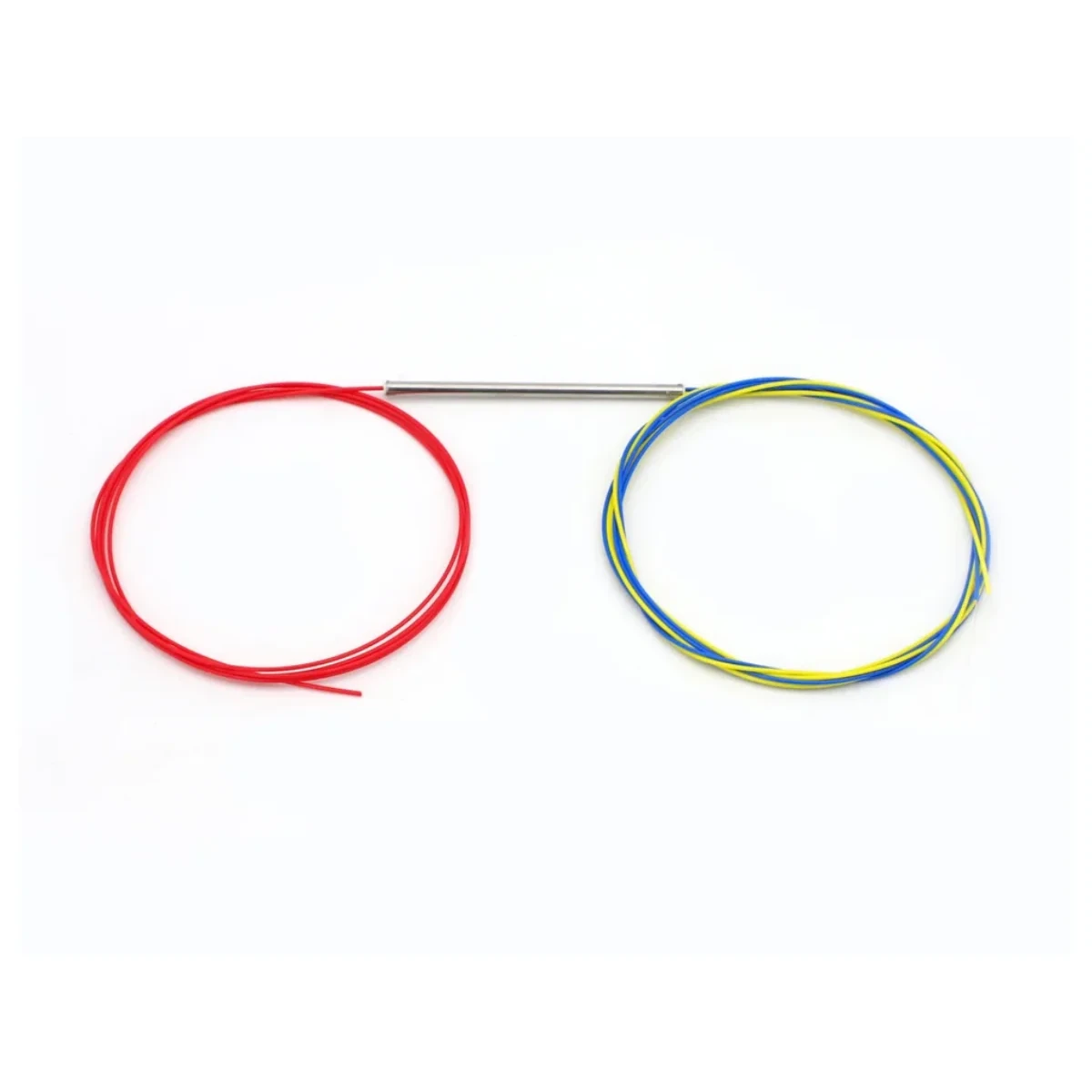

Оптичний дільник FBT 45%-55% – це пасивний оптичний компонент, призначений для асиметричного розподілу потужності оптичного сигналу в одномодових волоконно-оптичних лініях. Виконаний за технологією FBT (Fused Biconical Taper), він забезпечує розгалуження сигналу зі співвідношенням 45% на один вихід та 55% на інший, що дозволяє ефективно розподіляти сигнал між двома напрямками з майже рівномірним, але все ж асиметричним розподілом потужності. Дільник постачається без конекторів, з оптичними волокнами у 900 мкм буферному покритті, що забезпечує додатковий захист та зручність при впаюванні в лінію. Компактний корпус виконаний у форматі тонкої сталевої трубки, що гарантує механічну міцність та захист від зовнішніх впливів .

---

Технічні параметри

• Тип дільника: FBT (Fused Biconical Taper) .
• Конфігурація: 1x2 (один вхід, два виходи) .
• Коефіцієнт розгалуження: 45% / 55% .
• Тип волокна: Одномодове (SMF, G.652.D) .
• Діаметр волокна з покриттям: 0.9 мм (900 мкм) – буферне покриття для додаткового захисту .
• Довжина виведення (всі порти): 1.5 метра.
• Тип корпусу: Тонка сталева трубка (stainless steel tube) .
• Робоча довжина хвилі: 1310 нм / 1490 нм / 1550 нм (широкосмуговий) .
• Типові втрати на вході :
  • Порт 45%: ~4.40 дБ (1310 нм), ~4.44 дБ (1490 нм), ~4.44 дБ (1550 нм).
  • Порт 55%: ~3.36 дБ (1310 нм), ~3.40 дБ (1490 нм), ~3.39 дБ (1550 нм).
• Нерівномірність (Uniformity): ≤ 1.05 дБ .
• Зворотні втрати (Return Loss): ≥ 50 дБ .
• Напрямленість (Directivity): ≥ 50 дБ .
• Втрати на поляризацію (PDL): ≤ 0.15 дБ .
• Максимальна оптична потужність: 300 мВт .
• Робоча температура: -5°C … +75°C .
• Температура зберігання: -40°C … +85°C .
• Розміри корпусу (сталева трубка): Діаметр 3.0 мм, довжина 55 мм .

---

Основні переваги

• Асиметричний розподіл: Співвідношення 45%/55% забезпечує майже рівномірний розподіл сигналу, що ідеально підходить для застосувань, де потрібен незначний пріоритет одного напрямку.
• Компактний металевий корпус: Тонка сталева трубка забезпечує високу механічну міцність та захист від зовнішніх впливів, зберігаючи мінімальні розміри .
• Захищене волокно 0.9 мм: Додаткове буферне покриття полегшує монтаж та захищає волокно від мікровигинів.
• Широкий діапазон довжин хвиль: Стабільна робота на трьох основних телекомунікаційних довжинах хвиль (1310, 1490, 1550 нм) завдяки технології FBT .
• Висока надійність: Низькі втрати на поляризацію (PDL ≤ 0.15 дБ) та висока напрямленість (≥ 50 дБ) гарантують стабільність параметрів .
• Температурна стабільність: Мінімальна зміна характеристик у робочому діапазоні температур .
• Гнучкість монтажу: Відсутність конекторів дозволяє впаювати дільник безпосередньо в лінію, мінімізуючи додаткові втрати.

---

Сфери використання

Оптичний дільник FBT 45%-55% застосовується в:

• Мережах доступу FTTx: Для розподілу сигналу між абонентами, де потрібен майже рівномірний розподіл потужності .
• Системах моніторингу оптичних ліній (OTDR): Організація точок контролю з достатнім рівнем сигналу на обох виходах .
• Телекомунікаційних мережах: Для створення розгалужень у магістральних та розподільчих лініях, де потрібен баланс між двома напрямками.
• Системах CATV: Розподіл сигналу кабельного телебачення з оптимальним співвідношенням потужності .
• Волоконно-оптичних датчиках: Організація референтних каналів у сенсорних системах .
• Лабораторних дослідженнях: Для точного контролю параметрів оптичних сигналів.

---

Чому варто обрати

• Універсальне застосування: Співвідношення 45%/55% ідеально підходить для задач, де потрібен майже рівномірний розподіл з невеликим акцентом на один канал.
• Надійний захист: Металевий корпус та буферне покриття 0.9 мм забезпечують довговічність у складних умовах експлуатації .
• Оптимальні втрати: Типові втрати ~3.4 дБ на порту 55% та ~4.4 дБ на порту 45% дозволяють ефективно використовувати обидва виходи .
• Трьоххвильова підтримка: Стабільна робота на всіх основних довжинах хвиль робить дільник універсальним рішенням для різних типів мереж .
• Сертифікована якість: 100% тестування оптичних параметрів на виробництві .
• Гарантія: 1 рік від постачальника.
• Швидка доставка: Оперативне постачання по всій Україні.

Наші фахівці допоможуть підібрати оптимальний дільник для вашого завдання з урахуванням бюджету потужності та вимог до розподілу сигналу.

---

Додаткова інформація

• Маркування портів: Порти можуть бути марковані кольоровою ідентифікацією для полегшення монтажу.
• Документація: Паспорт виробу із зазначенням реальних виміряних параметрів .
• Інструкції: Рекомендації щодо впаювання дільника в оптичну лінію.
• Дізнайтесь більше про оптичні дільники FBT за посиланням або перегляньте статтю про особливості використання різних коефіцієнтів розгалуження.
• Не впевнені, яке співвідношення розгалуження обрати? Зв'яжіться з нашими фахівцями для безкоштовної консультації!

---

Висновок

Оптичний дільник FBT 45%-55% – це надійне та компактне рішення для розподілу оптичного сигналу в мережах різного призначення, де потрібен майже рівномірний розподіл потужності між двома напрямками. Завдяки технології FBT, металевому корпусу у форматі тонкої сталевої трубки, захищеному волокну 0.9 мм та підтримці трьох довжин хвиль, він забезпечує стабільну роботу в широкому діапазоні температур та умов експлуатації. Замовляйте дільник зараз, щоб отримати ефективний інструмент для розгалуження та оптимізації вашої оптичної інфраструктури!
