Оптичний бокс SP-FOB-216

Шістнадцятирозвідний оптичний розподільчий бокс SP-FOB-216

Оптичний бокс SP-FOB-216 є потужним розподільчим вузлом для високої щільності абонентів у мережах FTTH (Fiber To The Home). Конфігурація з двома кабельними вводами та шістнадцятьма вихідними портами призначена для ефективної організації та термінації оптичних з'єднань у точках агрегації трафіку, таких як під'їзди багатоквартирних будинків, комунікаційні шафи або технічні приміщення.

---

Основні характеристики

• Тип пристрою: Пасивний оптичний розподільчий/термінальний бокс.
• Призначення: Консолідація вхідних оптичних кабелів, розподіл сигналу та забезпечення зручного патч-корд підключення для шістнадцяти абонентів. Виконує роль міні-розподільчого пункту (FDP - Fiber Distribution Point).

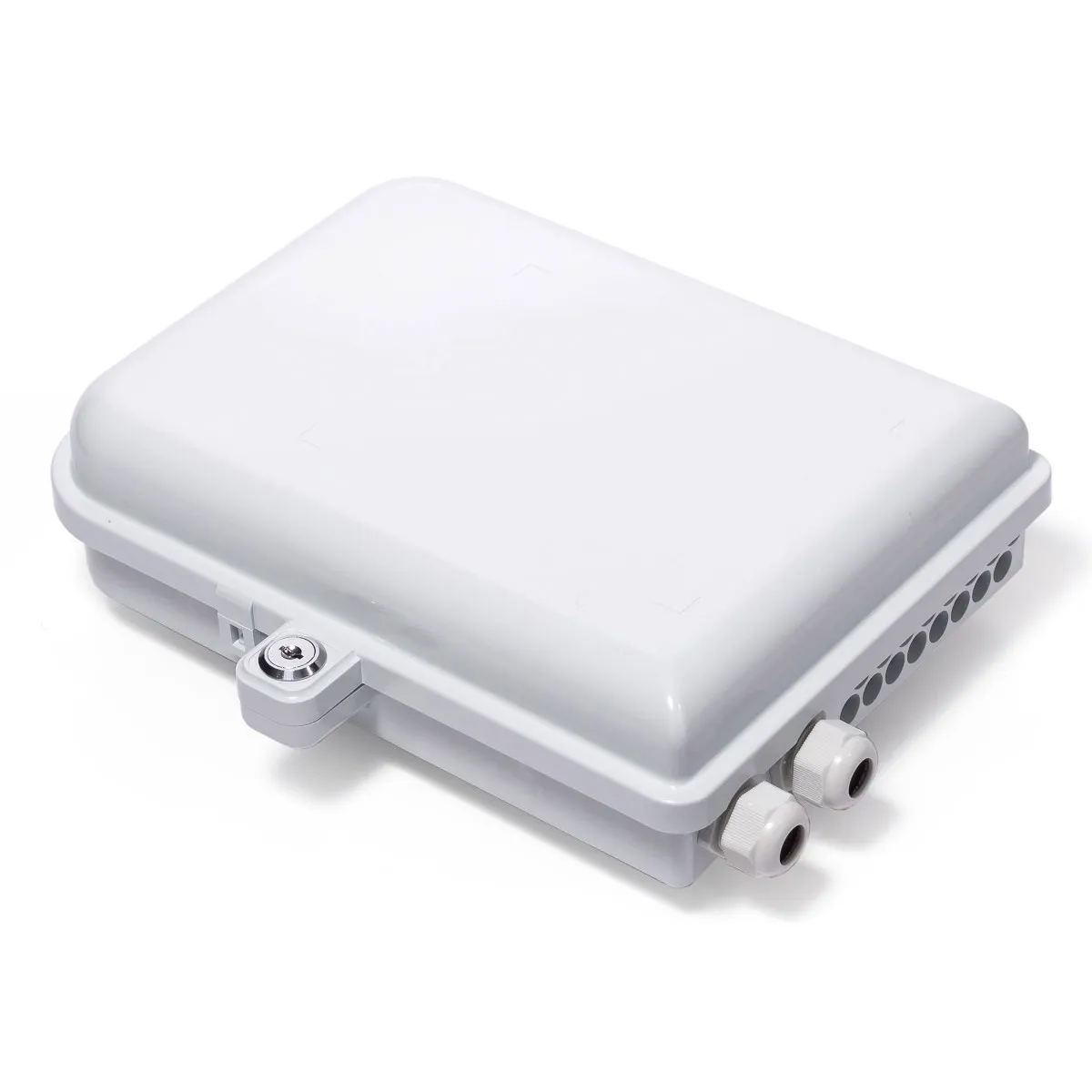

• Конструкція та матеріали:
  • Корпус: Виготовлений із міцного пластику, стійкого до УФ-випромінювання та ударів. Часто має металеву задню панель для підвищеної міцності кріплення.
  • Захист: Напівгерметичний або герметичний корпус з клапанами для кабелів, що забезпечує захист від пилу, вологості та механічних впливів (типовий рівень IP55/IP65).
  • Кріплення:
    • Монтажні отвори для настінного кріплення.
    • Часто має вбудовану DIN-рейку для встановлення внутрішніх модулів (сплайс-касет, спліттерів).
    • Може комплектуватися навісною консоллю для організації патч-кордів.
  • Розміри: Компактний, але достатньо місткий, орієнтовно 400x300x100 мм.
• Оптична конфігурація:
  • Кабельні вводи (Input Ports): 2 порти з герметичними сальниками для введення вхідних/магістральних оптичних кабелів (наприклад, розподільчого кабелю на 24-48 волокон).
  • Абонентські виходи (Output Ports): 16 портів на лицьовій панелі з роз'ємами SC/APC (стандартно) для прямого підключення FTTH патч-кордів до абонентських ONT.

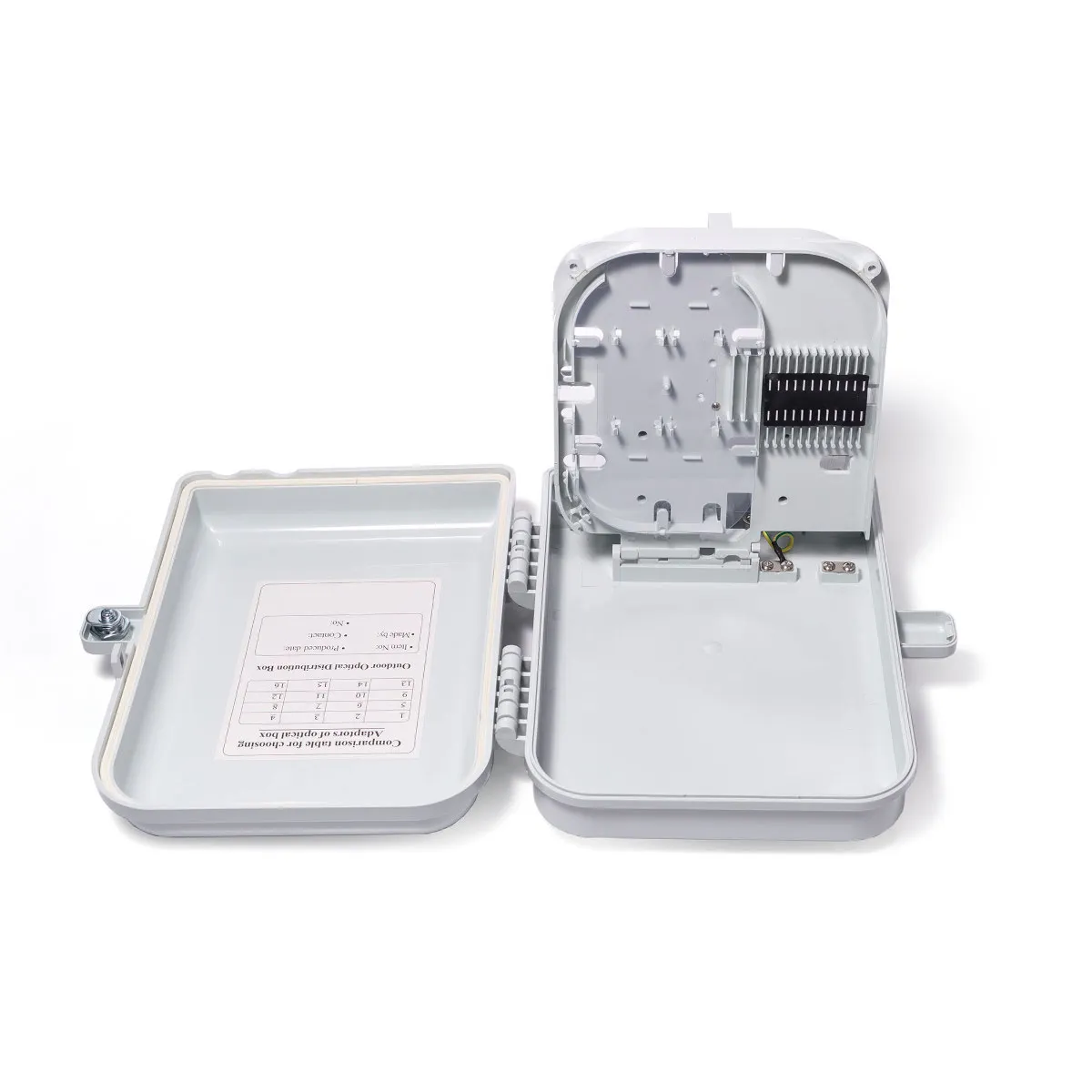

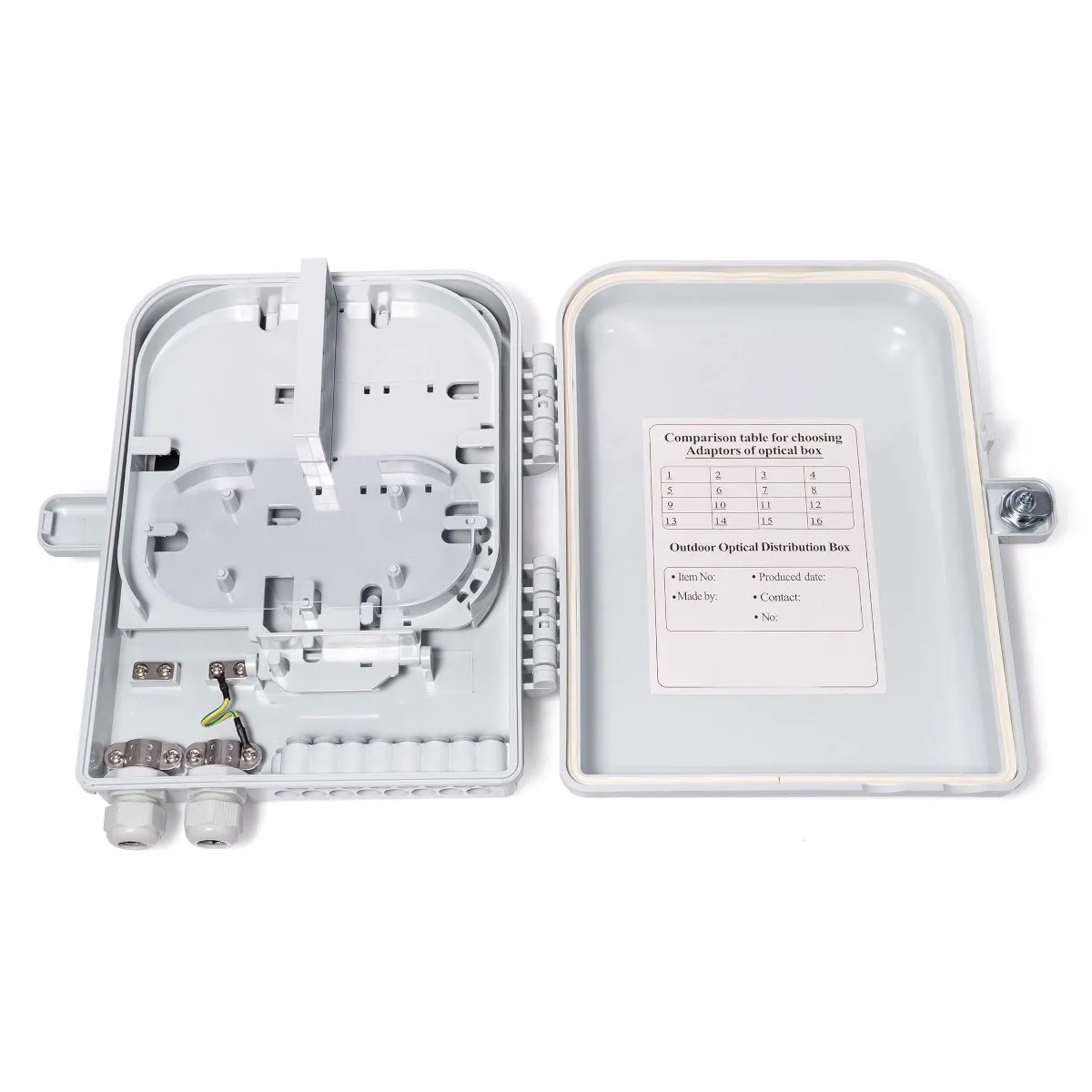

  • Внутрішня організація:
    • • Великий внутрішній простір з DIN-рейкою або монтажними платами.
    - *Пустий бокс*: Спочатку не містить спліттерів. Дозволяє встановити будь-яку комбінацію PLC-спліттерів (наприклад, два 1x8, чотири 1x4, вісім 1x2 або один 1x16).
    • Обов'язково має один або кілька модулів сплайс-касет для зберігання зварних або механічних сплайсів.
    • Великий відсік для укладання запасу волокон (зазвичай 1.5-2 м) та організації кабелів.
• Технічні параметри (після обладнання спліттерами):
  • Коефіцієнти ділення: Гнучкі, визначаються встановленими спліттерами.
  • Робочі довжини хвиль: 1310/1490/1550 нм для мереж PON.
  • Загальні втрати: Сума втрат спліттерів та з'єднань (зварювання/механічні сплайси).

---

Принцип роботи та логіка застосування

1. Гнучка архітектура: Два незалежних вводи дозволяють:
   • Підключити два різних магістральних кабелі (наприклад, від різних OLT для резервування).
   • Розділити абонентів на дві групи по 8 осіб з різних вхідних волокон.
   • Використовувати один ввід як основний, другий – як резервний або для службових цілей.
2. Внутрішнє налаштування:
   • Волокна з вхідних кабелів розподіляються по сплайс-касетах.
   • Відповідні волокна зварюються з входами PLC-спліттерів потрібної конфігурації.
   • Вихідні порти спліттерів з'єднуються (зварюванням або механічними сплайсами) з портами на лицьовій панелі.
3. Підключення абонентів: Шістнадцять готових портів SC/APC дозволяють миттєво підключати абонентів стандартними патч-кордами, що значно прискорює процес інсталяції та обслуговування.

---

Сфери застосування

• Великі багатоквартирні будинки (MDU): Як основний розподільчий вузол на поверсі або в під'їзді для обслуговування 16 квартир від однієї точки.
• Комерційні центри та бізнес-парки: Для забезпечення оптичним зв'язком множини офісів, магазинів або коворкінг-приміщень.
• Студентські гуртожитки та готельні комплекси: Організація високошвидкісного доступу в кожному номері.
• Операторські мережі FTTH: Як точка кінцевого розподілу (FAT - Fiber Access Terminal) у житлових кварталах.
• Мережі з підвищеною надійністю: Де потрібна можливість швидкого переключення на резервний канал через другий ввід.

---

Переваги

• Висока абонентська ємність: Можливість обслуговувати до 16 абонентів з одного компактного пристрою.
• Гнучкість та масштабованість: Можна поступово заповнювати бокс спліттерами, по мірі підключення нових абонентів.
• Професійна організація: Великий внутрішній простір дозволяє акуратно розмістити все обладнання, уникаючи перегинів волокон та забезпечуючи легкий доступ для обслуговування.
• Зручність підключення: 16 маркованих портів на лицьовій панелі усувають необхідність у додаткових комутаційних панелях.
• Надійність: Міцний корпус з хорошим ступенем захисту забезпечує довговічну роботу в умовах під'їзду або технічного приміщення.
• Економія часу монтажу: Попередньо встановлені порти та чітка структура значно прискорюють процес розподілу.

---

Типова процедура монтажу та конфігурації

1. Планування та підготовка:
   • Визначити схему розподілу (які спліттери та скільки буде встановлено).
   • Підготувати спліттери (наприклад, два PLC 1x8), сплайс-касети, ковпачки, стяжки.
2. Фізичний монтаж боксу:
   • Надійно закріпити бокс на стіні у відповідному технічному приміщенні.
   • Завести вхідні кабелі через герметичні сальники, залишивши запас (~1.5 м) всередині, та механічно зафіксувати їх.
3. Внутрішнє обладнання:
   • Встановити сплайс-касети та спліттер(и) на DIN-рейку всередині корпусу.
   • Зачистити, зварити вхідні волокна з відповідними портами спліттерів.
   • Зварити вихідні порти спліттерів з волокнами, що йдуть до абонентських портів на панелі.
   • Акуратно укласти всі з'єднання в сплайс-касети, а запаси волокон – у відведений відсік, фіксуючи стяжками.
4. Введення в експлуатацію:
   • Закрити кришку корпусу.
   • Підключити абонентські патч-корди, промаркувавши їх відповідно до портів.
   • Виконати перевірку оптичних втрат на кожному порту за допомогою рефлектометра або оптичного тестера.

---

Варіанти виконання та комплектації

• SP-FOB-216-16P-SC/APC: Стандартне виконання з 16 портами SC/APC та двома кабельними вводами.
• SP-FOB-216 з попередньо встановленими спліттерами: Рідкісний варіант, може постачатися з двома PLC 1x8, готовий до підключення.
• SP-FOB-216-LC: Для вищих щільностей, з роз'ємами LC, що дозволяє розмістити до 32 портів в аналогічному корпусі (подвійна щільність).
• SP-FOB-216 з розширеним захистом: Версія з IP68 для монтажу в особливо вологих або пилових середовищах.

---

Висновок

Оптичний бокс SP-FOB-216 з двома вводами та шістнадцятьма портами є потужним, гнучким та ергономічним рішенням для будівництва високоємних точок останньої милі в мережах FTTH. Його збалансована конструкція поєднує в собі високу абонентську ємність, можливість резервування через два входи та зручність патч-корд підключення. Це робить його ідеальним вибором для щільної забудови, де потрібно ефективно та організовано обслуговувати велику кількість кінцевих користувачів з однієї точки.
