Оптичний бокс SP-FOB-208

Восьмирозвідний оптичний розподільчий бокс SP-FOB-208 з трьома вводами

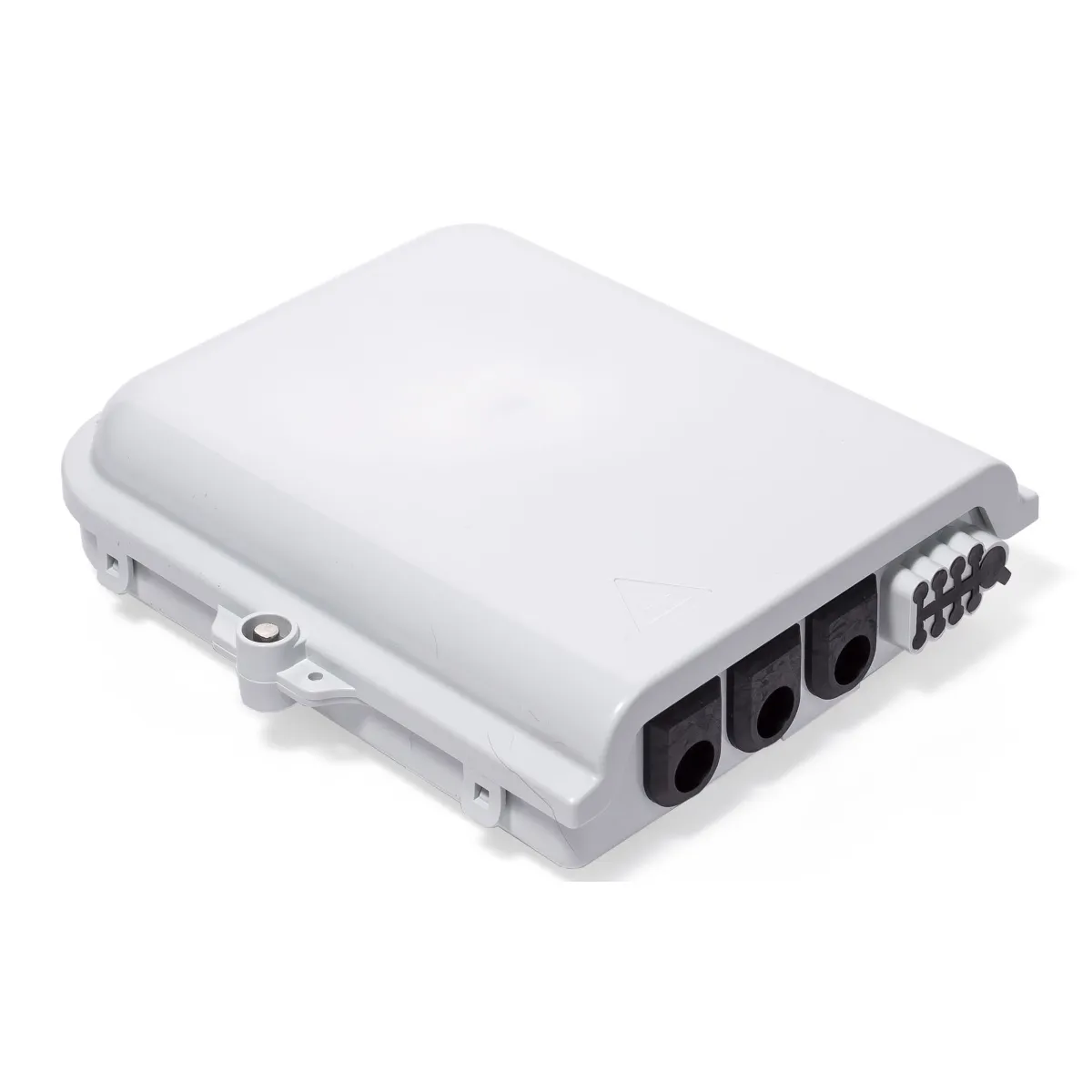

Оптичний бокс SP-FOB-208 у цій конфігурації є універсальним розподільчим вузлом, призначеним для обслуговування до восьми абонентів FTTH (Fiber To The Home). Його особливість — наявність трьох незалежних кабельних вводів, що дозволяє підводити сигнал від різних напрямків або резервних ліній, та восьми портів для прямого підключення абонентських патч-кордів. Призначений для монтажу в під'їздах, телекомунікаційних шафах або на фасадах.

---

Основні характеристики

• Тип пристрою: Пасивний оптичний розподільчий бокс (розподільча оптична коробка).
• Призначення: Консолідація, розподіл та комутація оптичних сигналів для підключення до восьми кінцевих абонентів. Ідеальний для точок агрегації в багатоквартирних будинках.
• Конструкція та матеріали:
  • Корпус: Виготовлений із міцного УФ-стійкого пластику або АБС-пластику, що забезпечує довговічність як у приміщенні, так і в умовах обмеженого впливу відкритого середовища (під навісом).
  • Захист: Напівгерметичний корпус із защіпками або гвинтами, з герметичними сальниками для кабелів (типовий захист IP54).

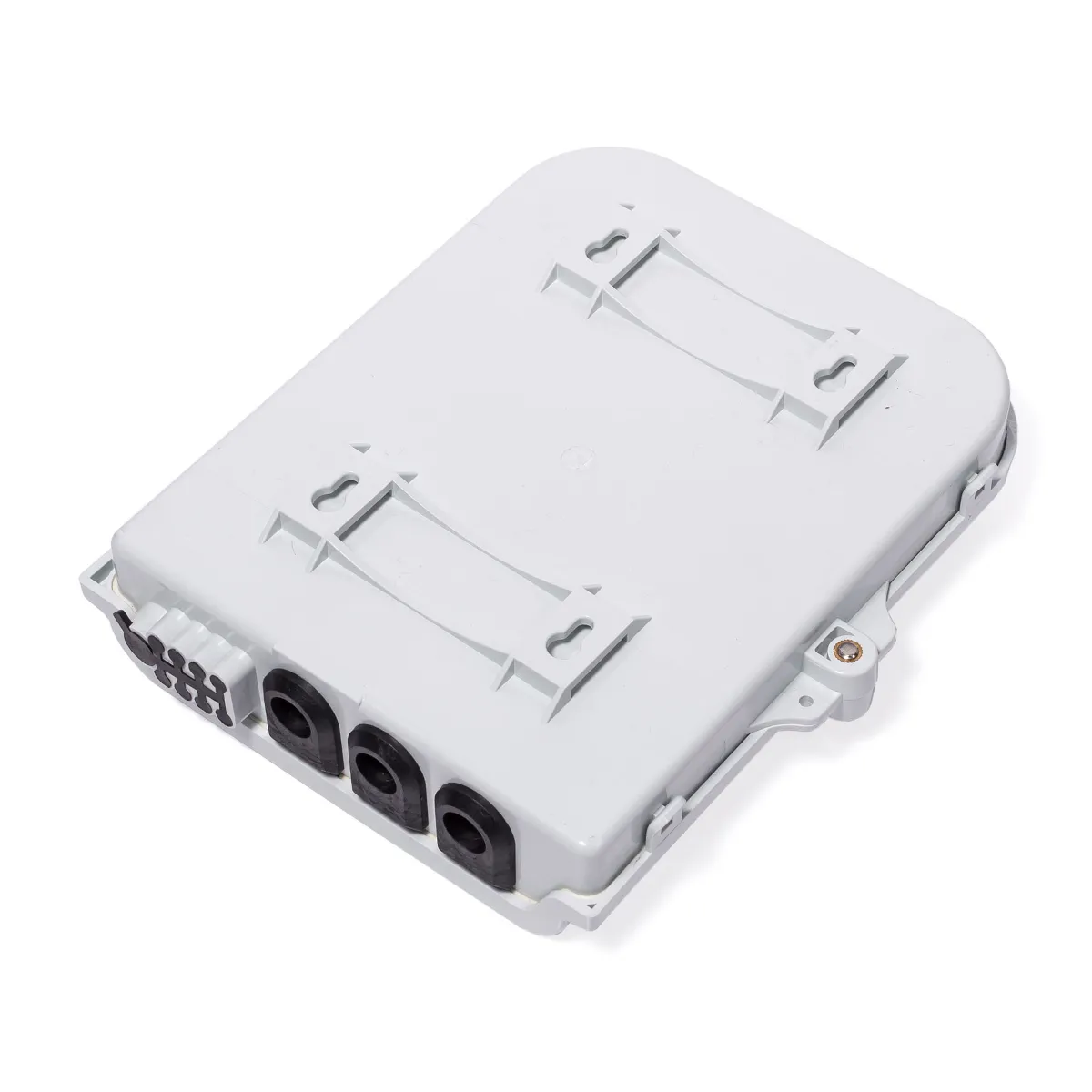

  • Кріплення: Має плоску задню стінку з отворами для настінного монтажу або кріплення на DIN-рейку.
  • Розміри: Компактний, орієнтовно 300x200x80 мм для зручності розміщення в нішах.
• Оптична конфігурація:
  • Кабельні вводи (Inputs): 3 порти для введення оптичних кабелів (наприклад, 1 основний, 1 резервний, 1 додатковий). Можуть бути у вигляді сальників під обтисну гільзу або роз'ємів.
  • Абонентські виходи (Outputs): 8 портів з роз'ємами SC/APC (рідше LC) для прямого підключення FTTH патч-кордів, що ведуть до абонентських ONT.

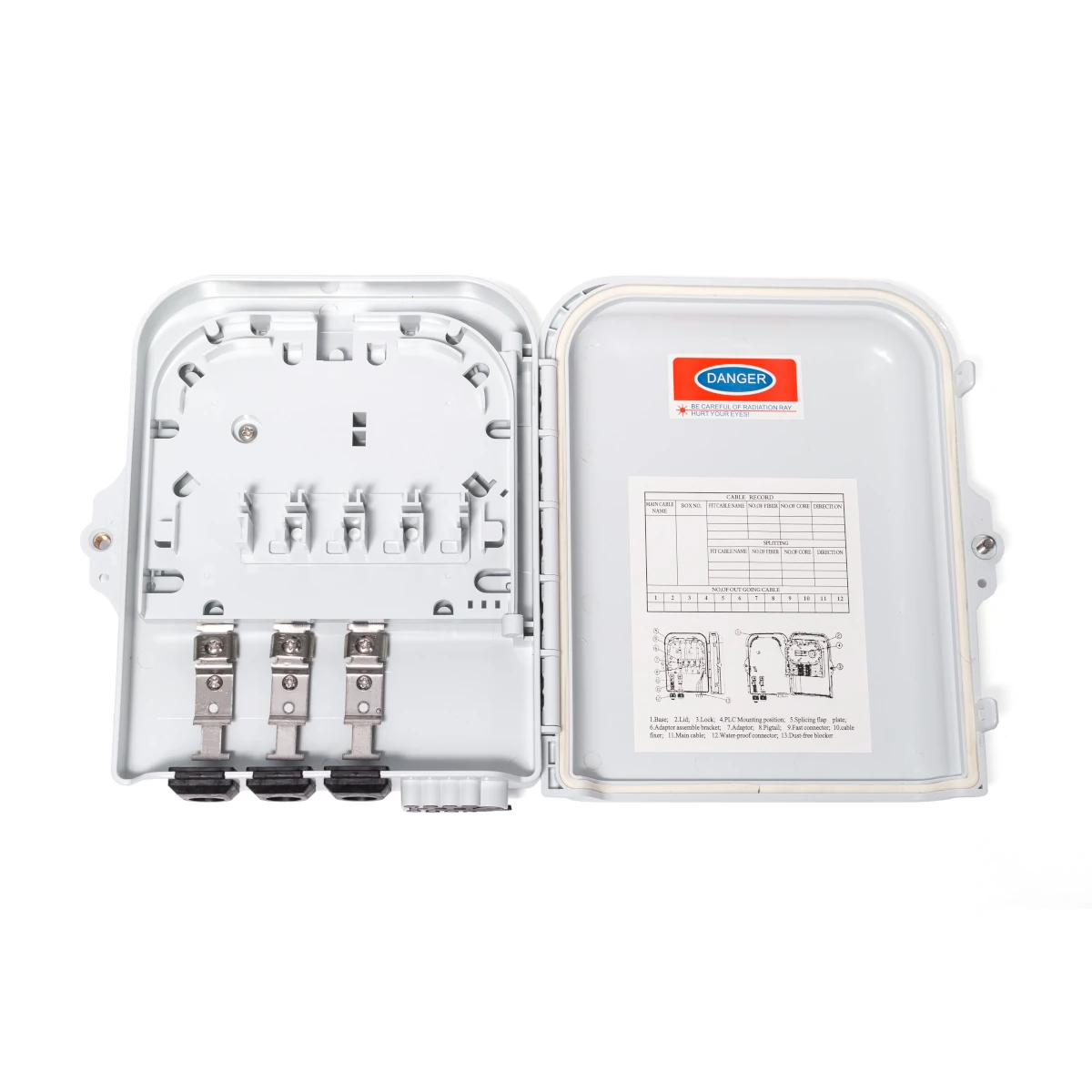

  • Внутрішня організація:

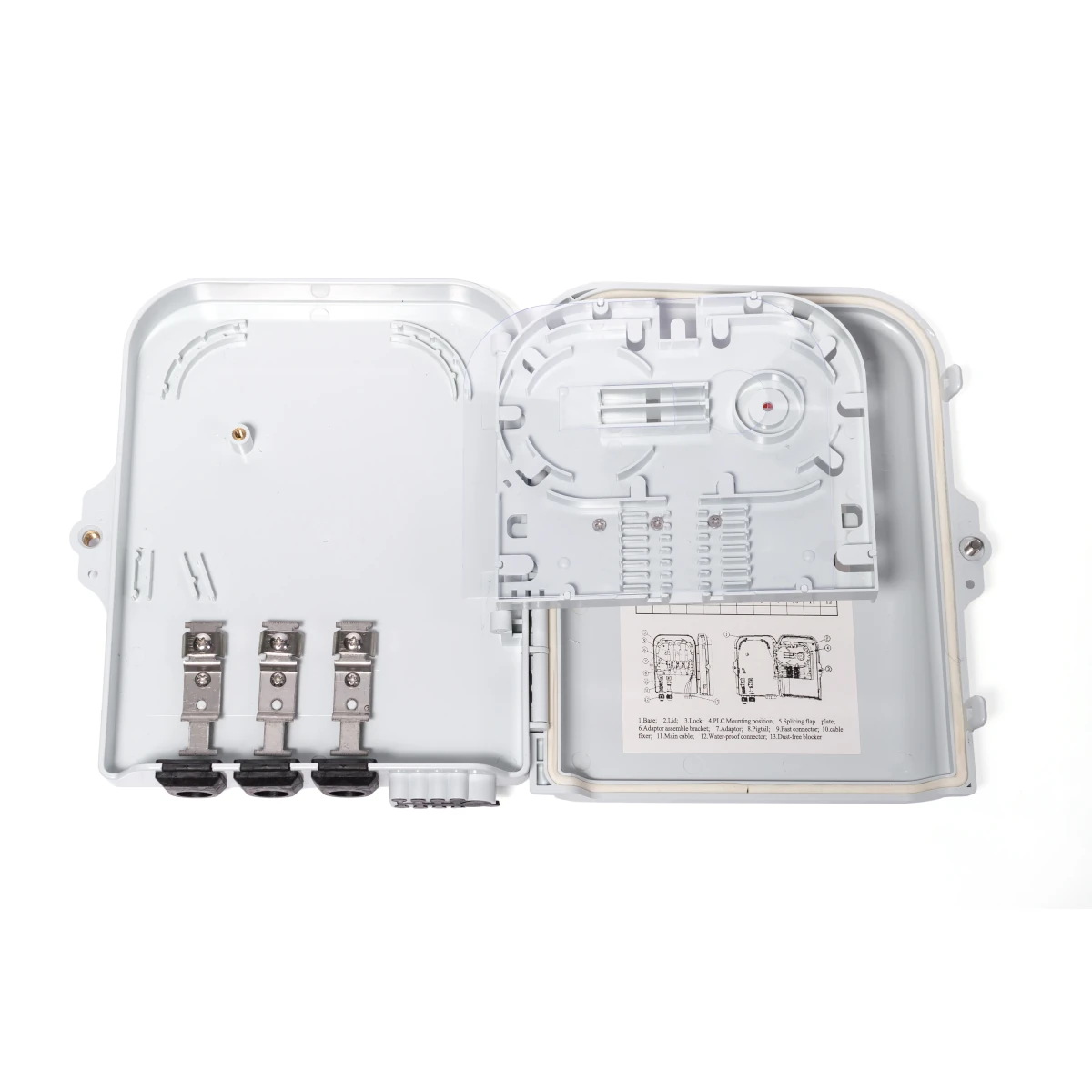

    • Містить одну або дві монтажні плати (сплайс-пластини) для фіксації зварних сплайсів або механічних сплайсів.
    • Є відсік для укладання запасу волокон (~1-1.5 м).
    • Спліттер не входить у базову комплектацію. Є порожнім боксом, що дозволяє інсталювати спліттери потрібної конфігурації (наприклад, один 1x8 або два 1x4, або чотири 1x2) залежно від задачі.
• Можливі технічні параметри (після монтажу спліттерів):
  • Коефіцієнти ділення: Будь-які (1x2, 1x4, 1x8) на вибір монтажника.
  • Робочі довжини хвиль: 1310 нм, 1490 нм, 1550 нм (залежить від встановлених спліттерів).
  • Внесені втрати: Визначаються встановленими спліттерами та кількістю з'єднань.

---

Принцип роботи та логіка застосування

1. Гнучкість конфігурації: Бокс є порожньою "оболонкою". Через три вводи можна завести, наприклад:
   • Одне основне волокно від магістралі.
   • Одне резервне волокно.
   • Один кабель для міжбоксової комутації.
2. Внутрішнє налаштування:
   • Введені волокна зварюються з відповідними PLC-спліттерами, встановленими всередині.
   • Вихідні порти спліттерів з'єднуються з портами на лицьовій панелі через зварювання або механічні сплайси.
3. Розподіл на абонентів: Сигнал ділиться відповідно до обраної схеми (наприклад, один вхід на 8 абонентів або два входи по 4 абоненти кожен). Абоненти підключаються стандартними патч-кордами.

---

Сфери застосування

• Багатоквартирні будинки (MDU): Як розподільчий вузол на поверсі або в під'їзді для обслуговування до 8 квартир з можливістю резервування.
• Офісні центри та готелі: Для організації оптичної розводки по номерах або офісах з декількома вхідними каналами.
• Мережі операторів зв'язку: Як точка термінації та розподілу (FDT - Fiber Distribution Terminal) в мережах FTTB/FTTH.
• Системи з резервуванням: Де потрібно розводити сигнал від двох різних OLT або напрямків.

---

Переваги

• Гнучкість конфігурації: Можливість встановити будь-які типи та комбінації спліттерів за потребами конкретного об'єкту.
• Зручність підключення: 8 готових портів SC/APC дозволяють швидко та акуратно підключати абонентів без додаткової комутації.
• Можливість резервування: Три вводи дозволяють реалізувати схеми з резервуванням вхідних кабелів або підключення до різних сегментів мережі.
• Простота обслуговування: Чітка маркуровка, організована внутрішня структура та легкий доступ спрощують технічне обслуговування та підключення нових абонентів.
• Економія простору: Компактний корпус об'єднує функції термінації, розподілу та комутації в одному пристрої.

---

Типова процедура монтажу та конфігурації

1. Планування:
   • Визначте конфігурацію спліттерів (наприклад, один 1x8 або два 1x4).
   • Підготуйте відповідну кількість спліттерів, сплайс-касет та доп. матеріалів.
2. Підготовка боксу:
   • Закріпіть бокс на стіні або в шафі.
   • Заведіть вхідні кабелі через герметичні сальники, зафіксуйте їх.
   • Зніміть захисні ковпачки з абонентських портів.
3. Внутрішні роботи:
   • Розділіть вхідні кабелі, зачистіть волокна.
   • Зваріть вхідні волокна з відповідними входами спліттерів(ів).
   • Зваріть вихідні волокна спліттерів з волокнами, що ведуть до портів на лицьовій панелі (часто це вже заводське волокно з коннектором).
   • Укладіть всі зварні з'єднання в сплайс-касети, а запаси волокон — у спеціальні відсіки.
4. Фінальне введення в експлуатацію:
   • Закрийте кришку корпусу.
   • Підключіть абонентські патч-корди від ONT до відповідних портів боксу.
   • Виконайте вимірювання оптичного сигналу для перевірки якості з'єднань.

---

Варіанти виконання та комплектації

• SP-FOB-208-8P-SC/APC: Базовий варіант з 8 портами SC/APC та трьома сальниками для кабелів.
• SP-FOB-208-8P зі сплайс-касетою: Комплектується вже встановленими сплайс-касетами для зручності монтажу.
• SP-FOB-208-8P-LC: Рідкісний варіант з роз'ємами LC для більшої щільності.
• Пустий бокс: Постачається без будь-яких внутрішніх компонентів, лише корпус із портами.

---

Висновок

Оптичний бокс SP-FOB-208 з трьома кабельними вводами та вісьмома абонентськими портами є ідеальним гнучким рішенням для створення розподільчих точок у багатоквартирних будинках та комерційних будівлях. Його архітектура дозволяє адаптуватися під будь-яку мережеву схему — від простого розподілу на 8 абонентів до складних конфігурацій з резервуванням. УФ-стійкість корпусу та зручна організація робочого простору роблять його надійним та зручним інструментом для будівництва сучасних оптичних мереж останньої милі.
