Модуль керування Huawei SMU11B

Модуль керування Huawei SMU11B

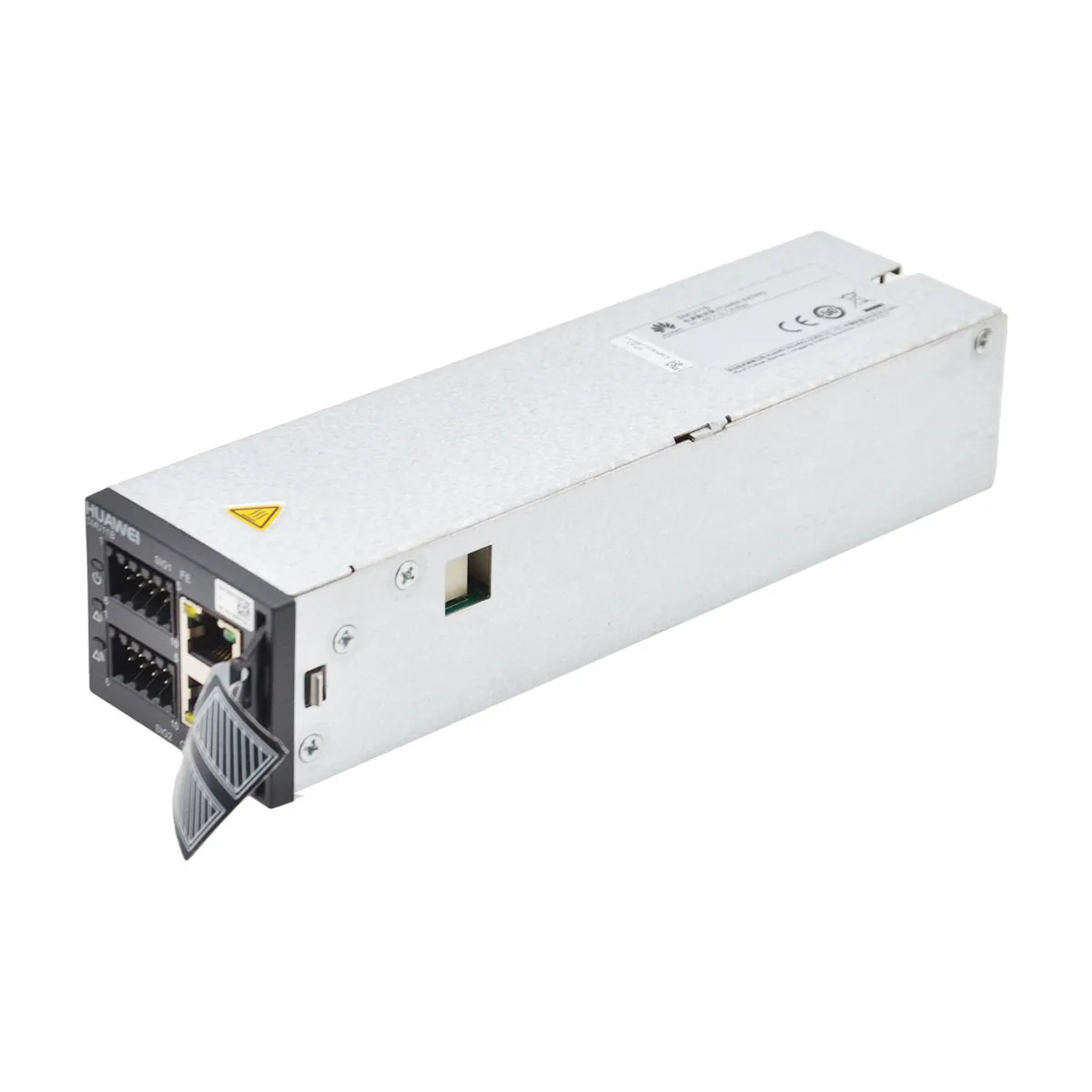

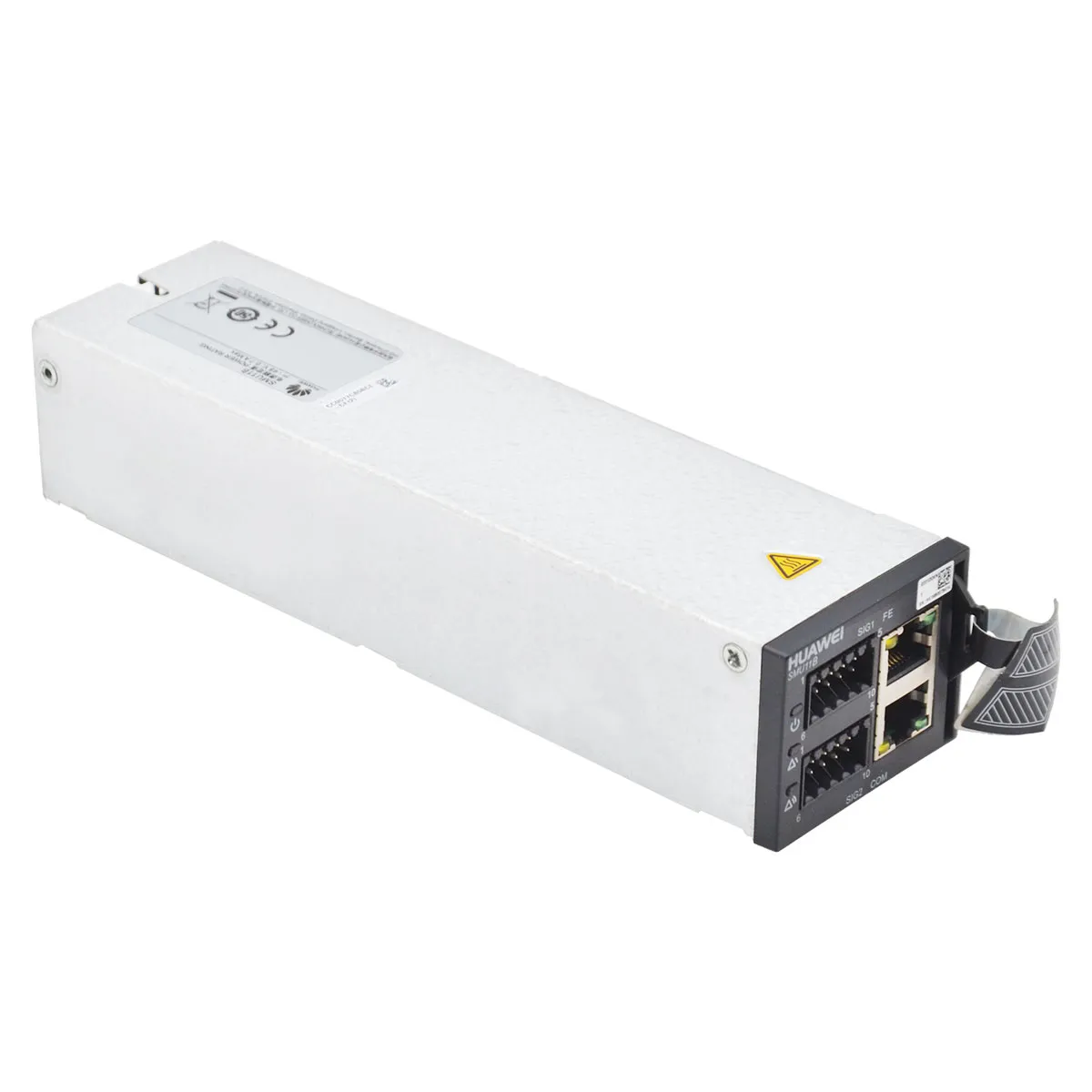

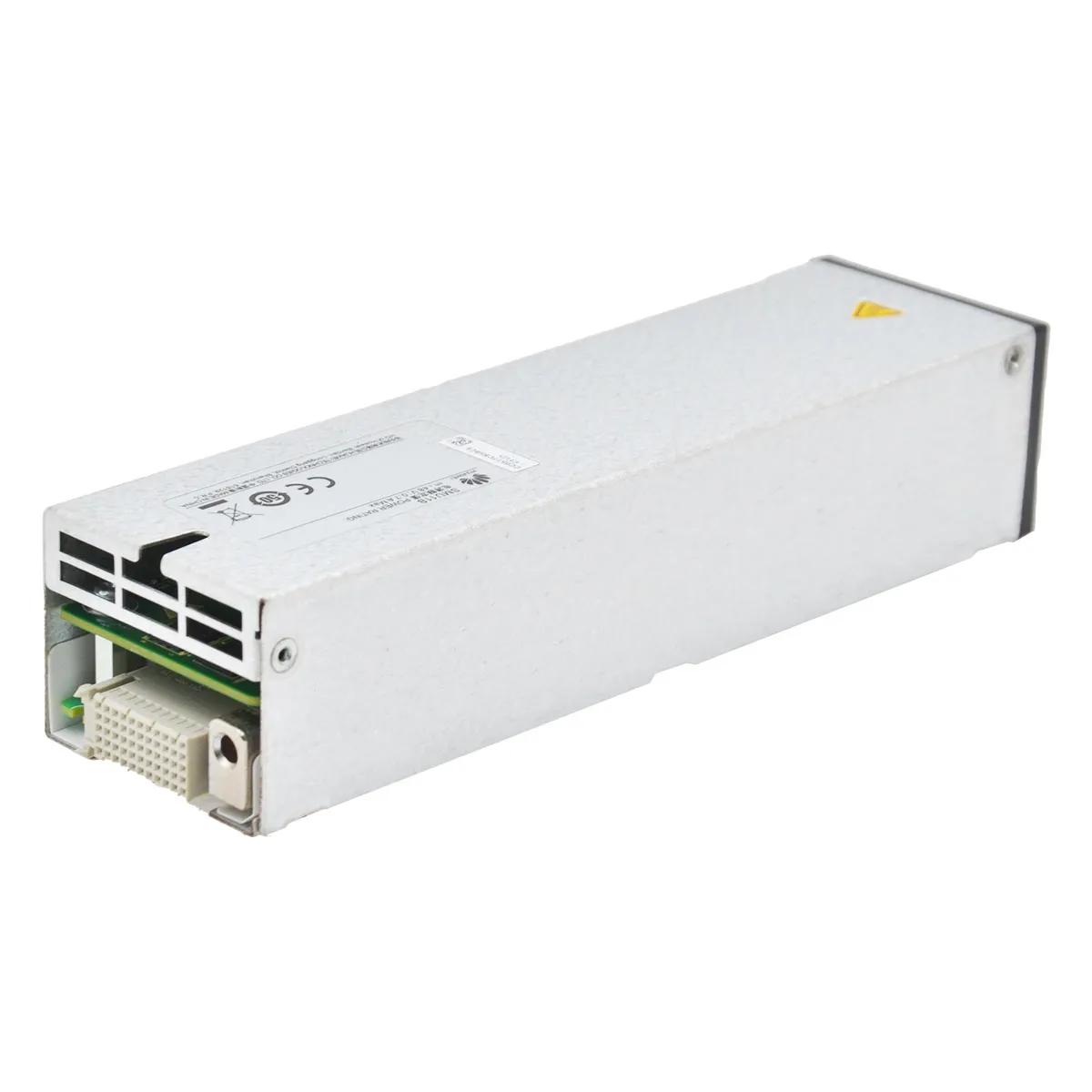

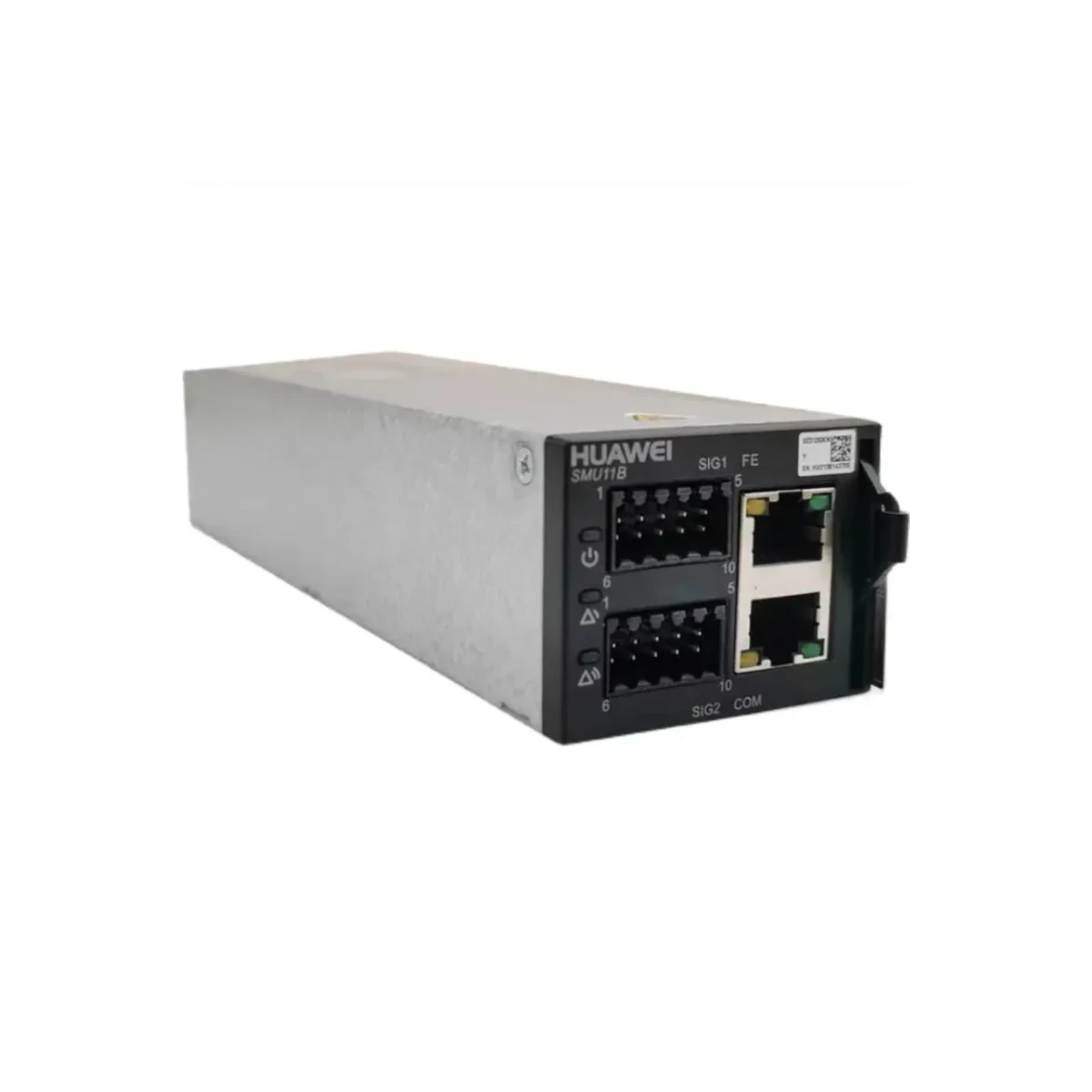

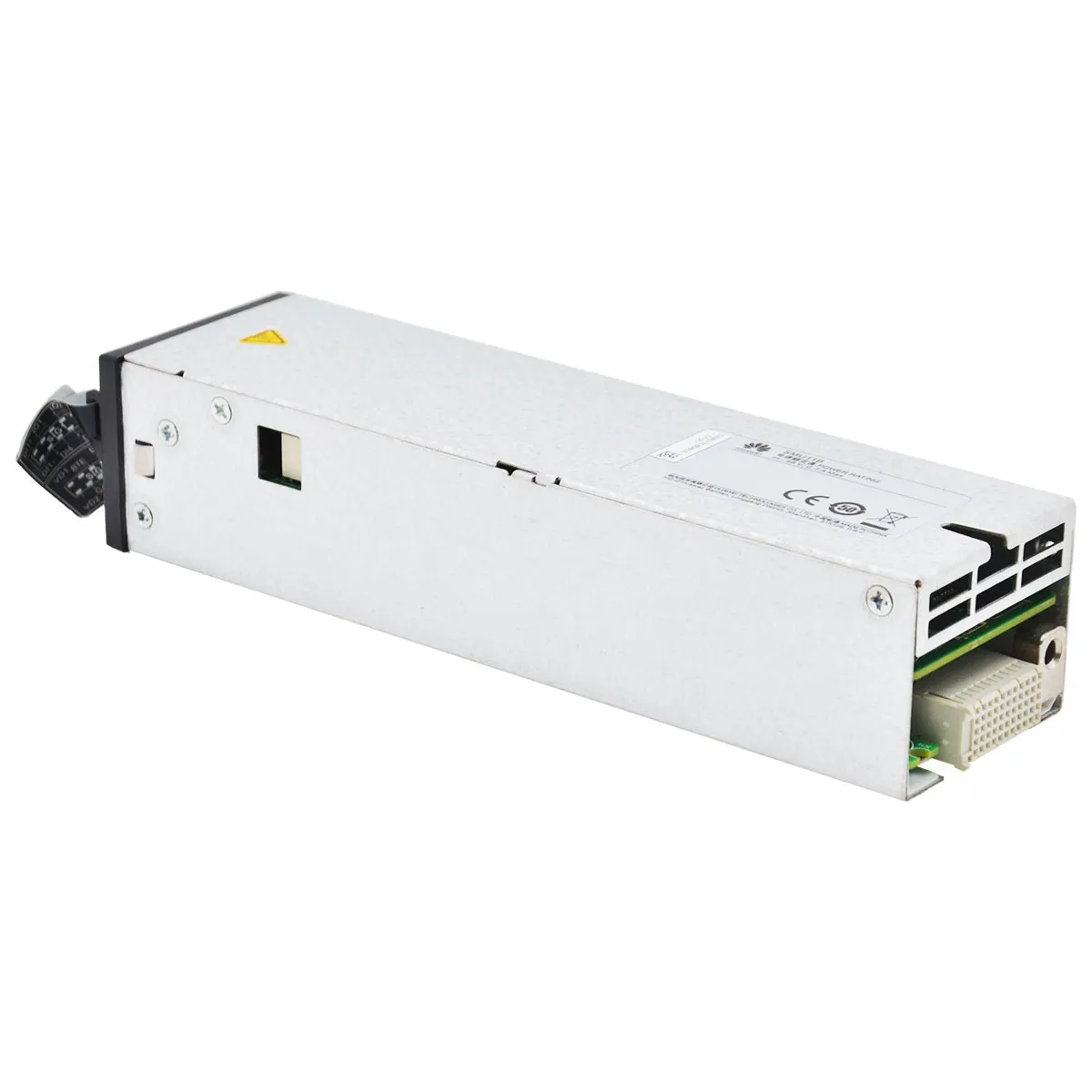

Модуль керування Huawei SMU11B (Site Monitoring Unit) є спеціалізованим управляючим компонентом, розробленим для компактних та всепогодних систем живлення Huawei, таких як серія ETP4860. Він поєднує функції моніторингу, управління акумуляторами та комунікації в компактному корпусі, оптимізованому для роботи в широкому температурному діапазоні.

---

Основні характеристики

• Тип пристрою: Компактний модуль моніторингу та керування сайтом для всепогодних систем
• Призначення:
  • Повний моніторинг параметрів системи живлення (вхід AC/HVDC, вихід DC, стан випрямлячів).
  • Керування двома модулями випрямлячів (наприклад, R4830G у системі ETP4860).
  • Комплексне керування акумуляторними батареями.
  • Обробка та передача тривог.
  • Забезпечення інтерфейсів для віддаленого та локального керування.
• Сумісність: Призначений для роботи в специфічних шассі Huawei, зокрема:
  • ETP4860-B1A1 (1U система на 60А)
  • ETP4860-B1A2 (1U система на 60А з 5 виходами)
  • Інші системи, що використовують платформу ETP4860 та підтримують SMU11B як модуль керування.
• Ключові функції та особливості:
  • Керування випрямлячами: Підтримує до 2 модулів живлення (наприклад, R4830G) в шассі ETP4860, забезпечує їх балансування та моніторинг.
  • Розширене керування АКБ:
    • Інтелектуальні профілі заряду.
    • Температурна компенсація заряду.
    • Функції тестування та захисту акумуляторів.

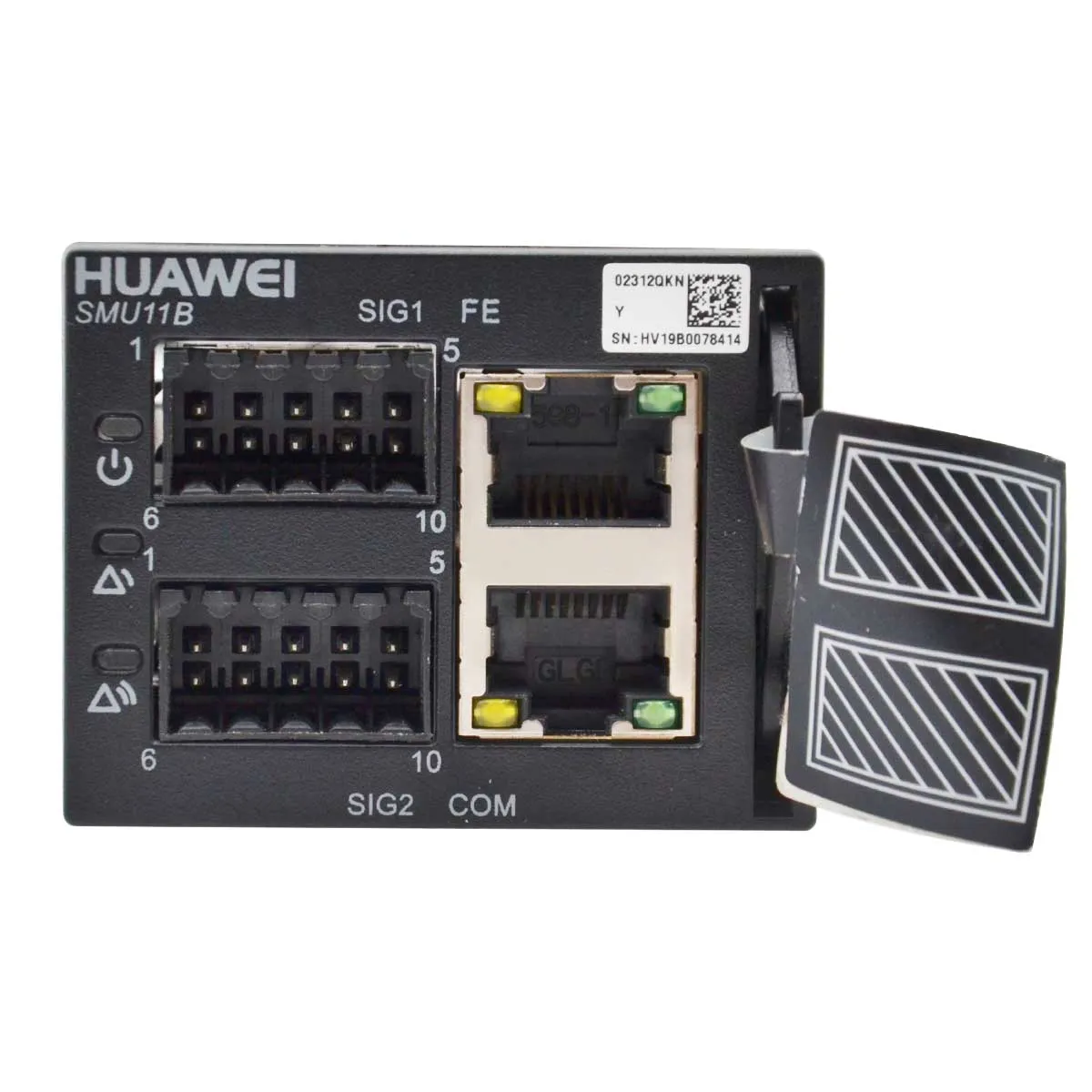

  • Інтерфейси зв'язку (відповідно до документації для ETP4860):
    • 1 північний (northbound) порт Ethernet (FE): Для прямого підключення до IP-мережі керування оператора (DCN).
    • 1 південний (southbound) порт RS485: Для підключення до інших пристроїв.
    • 1 порт CAN: Для внутрішньої комунікації з модулями живлення у шассі.
  • Призначення для складних умов: Розроблений для роботи в шассі ETP4860, яке має робочий температурний діапазон від -40°C до +65°C. Модуль SMU11B також розрахований на стабільну роботу в таких умовах.
  • Альтернатива SMU11C: У шассі ETP4860 часто вказуються два варіанти модулів керування: SMU11B та SMU11C. Відмінність полягає в інтерфейсах:
    • SMU11B: Має Ethernet (FE) як північний інтерфейс.
    • SMU11C: Має RS485 як північний інтерфейс.

---

Ключові переваги

• Оптимізація для всепогодного застосування: Ідеально підходить для систем, що встановлюються у неопалюваних приміщеннях, вуличних шафах та регіонах з екстремальним кліматом.
• Пряме підключення до IP-мережі: Наявність порту FE дозволяє легко інтегрувати систему живлення в сучасну мережу керування без додаткових конвертерів.
• Компактність та інтеграція: Як частина 1U системи ETP4860, забезпечує повний функціонал керування, не займаючи додаткового місця.
• Надійність: Розрахований на роботу у складних умовах разом з шассі ETP4860.

---

Сфери застосування

• Всепогодні системи живлення ETP4860: Для базових станцій, OLT у вуличних шафах, віддалених вузлів зв'язку.
• Вузли мобільного зв'язку (2G/3G/4G/5G): Де потрібна компактна та стійка до перепадів температур система живлення.
• Транспортні та промислові мережі: В умовах нестабільного клімату та наявності вібрацій.
• Об'єкти з IP-інфраструктурою керування: Де перевага віддається Ethernet з'єднанню.

---

Рекомендації щодо використання

• Вибір між SMU11B та SMU11C:
  • Оберіть SMU11B, якщо ваша інфраструктура керування базується на IP (Ethernet) і потрібен прямий доступ через мережу.
  • Оберіть SMU11C, якщо ваш об'єкт використовує RS485 шину для збору даних або це визначено проектом.
• Мережеві налаштування: При підключенні через порт FE налаштуйте статичну IP-адресу або DHCP згідно з політикою вашої мережі DCN.
• Умови експлуатації: Модуль розрахований на роботу в екстремальних умовах, але слід уникати конденсату вологи безпосередньо на пристрої та забезпечувати належну вентиляцію відповідно до інструкції шассі.
• Оновлення прошивки: Періодично перевіряйте наявність оновлень firmware для SMU11B від Huawei для покращення функціональності та виправлення помилок.

---

Висновок

Модуль керування Huawei SMU11B є спеціалізованим та надійним рішенням для керування всепогодними компактними системами живлення серії ETP4860. Його ключова перевага — поєднання повного функціоналу управління, стійкості до екстремальних температур та зручного Ethernet інтерфейсу для інтеграції в IP-мережі. Це робить його ідеальним вибором для розгортання телекомунікаційної інфраструктури в умовах, де простір та кліматична стійкість є критичними факторами.
