Модуль керування Huawei SMU01C

Модуль керування Huawei SMU01C

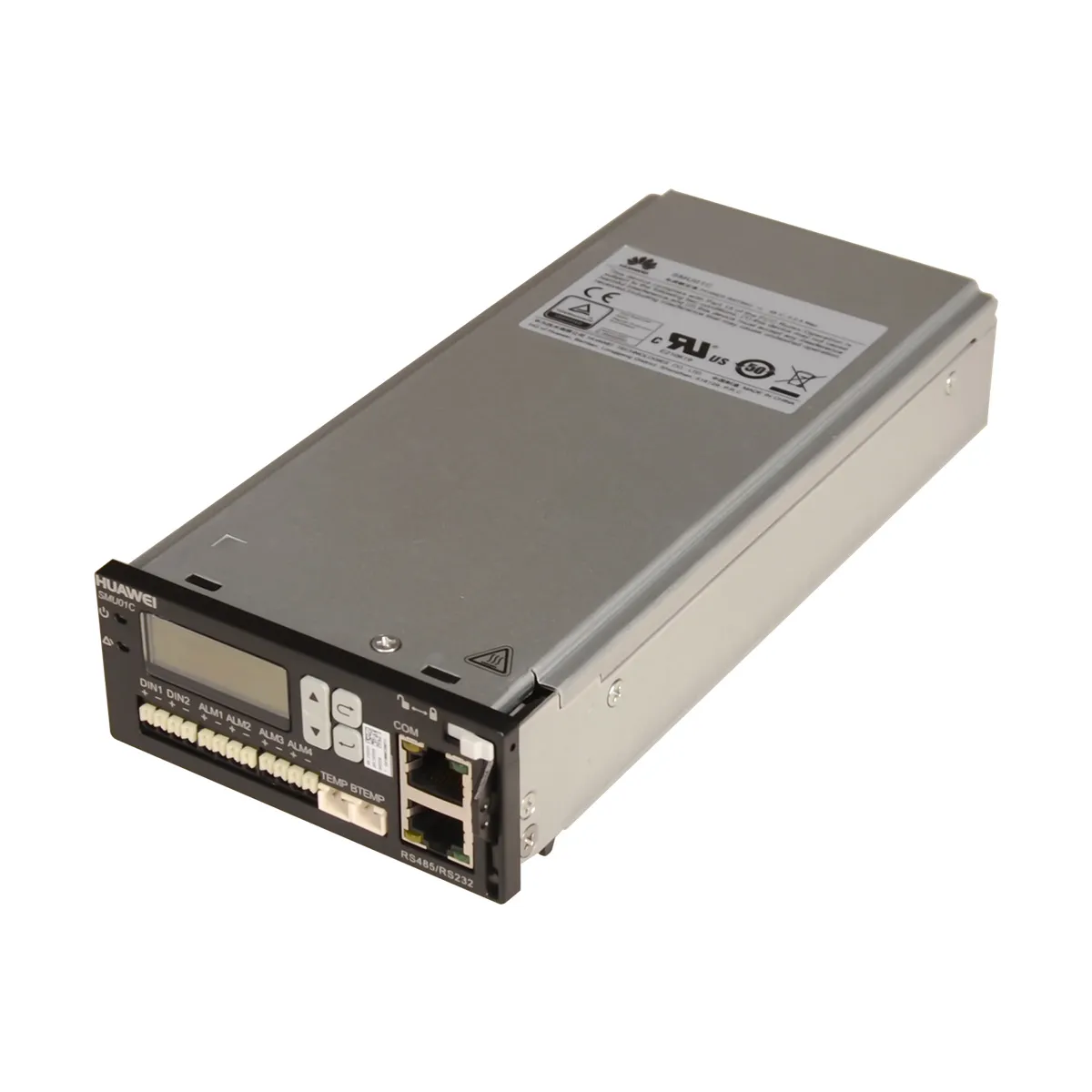

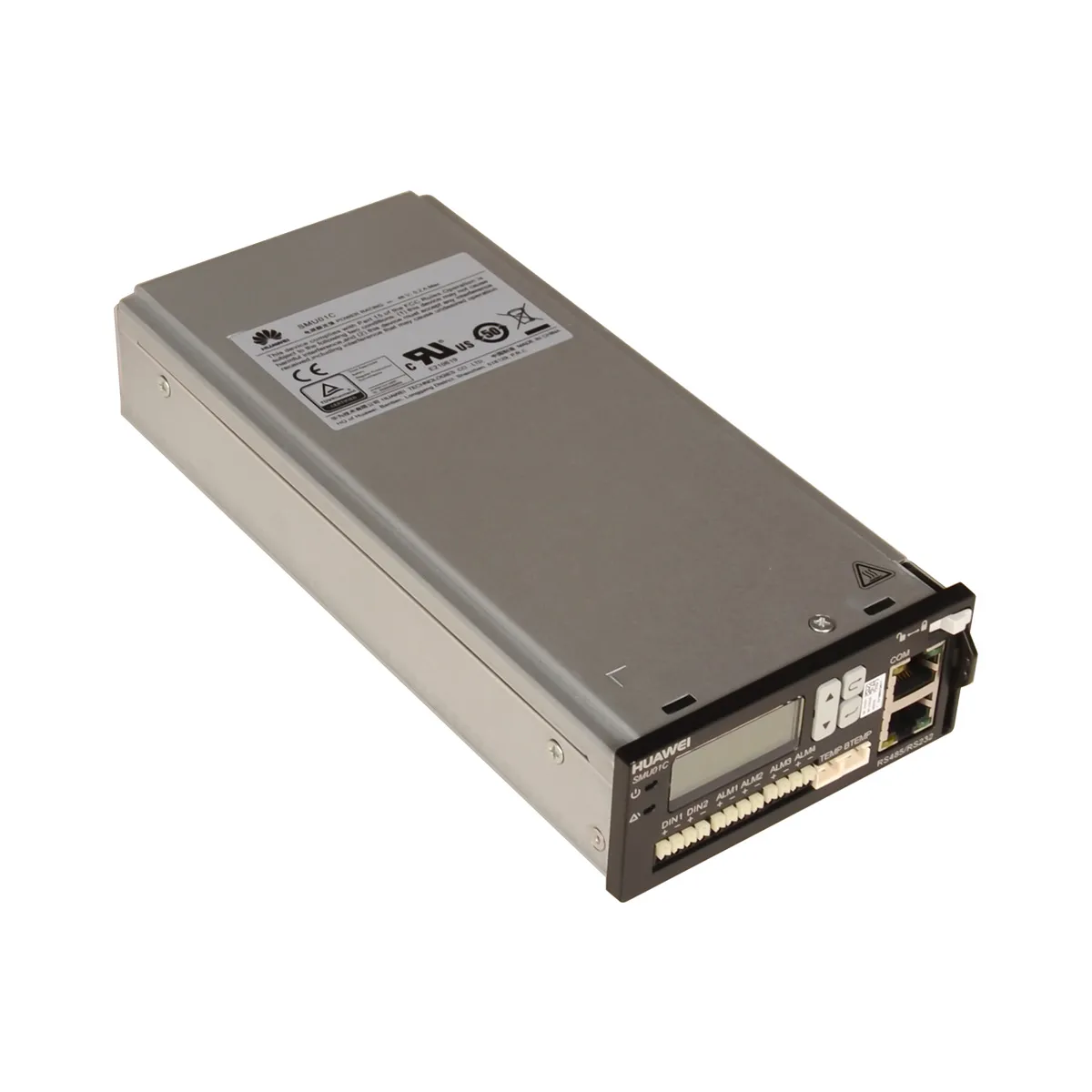

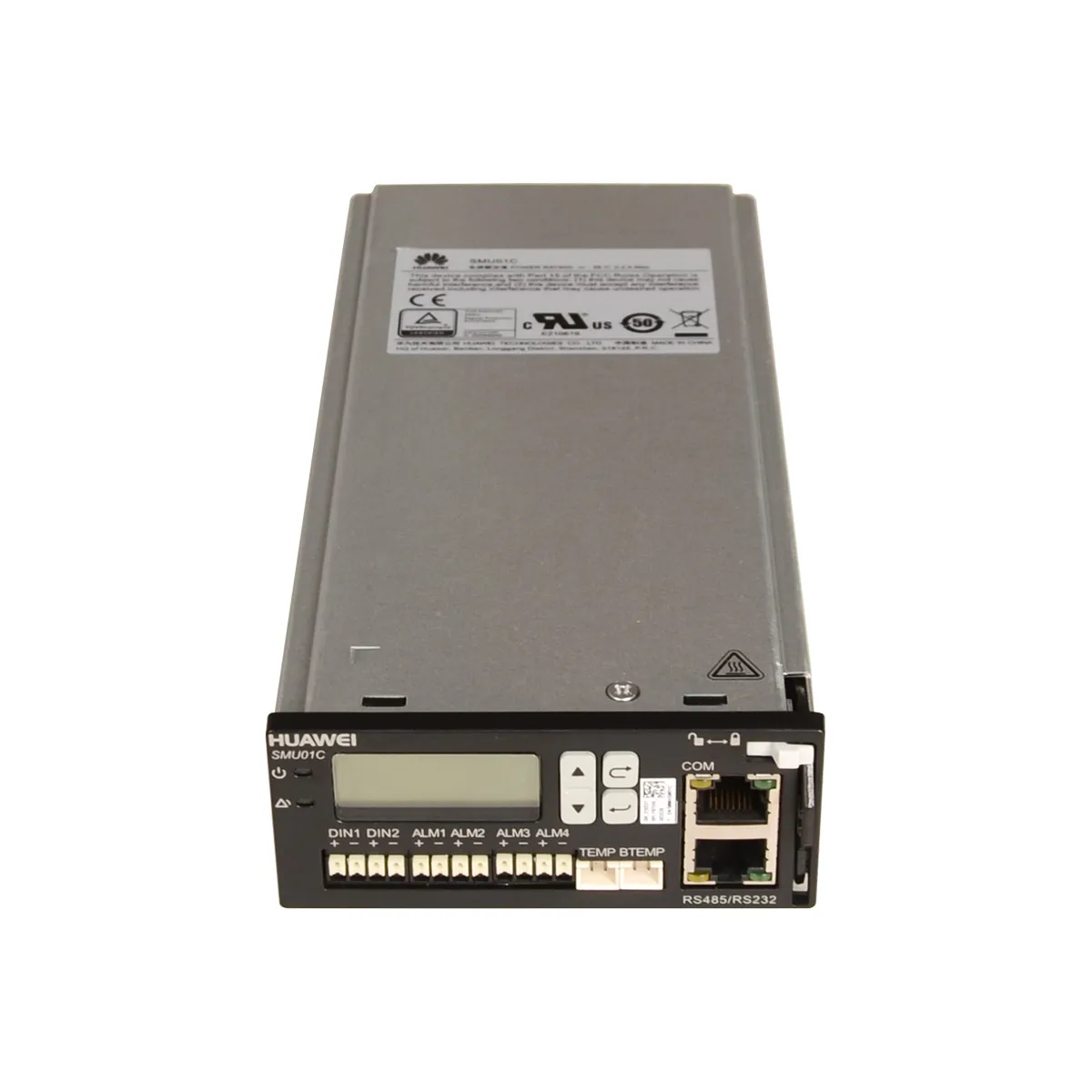

Модуль керування Huawei SMU01C (Site Monitoring Unit) є основним управляючим та моніторинговим компонентом для модульних систем живлення постійного струму Huawei серій ETP та інших. Він відповідає за централізоване керування всією системою живлення, включаючи випрямлячі, акумуляторні батареї та розподіл навантаження.

---

Основні характеристики

• Тип пристрою: Модуль моніторингу та керування сайтом (Site Monitoring Unit)
• Призначення:
  • Централізований моніторинг параметрів системи живлення (вхідні/вихідні напруги та струми, температури).
  • Керування випрямлячами (Rectifier Modules) — включення/виключення, балансування навантаження.
  • Інтелектуальне керування акумуляторними батареями (АКБ) — заряд, розряд, тестування, захист.
  • Обробка та передача тривог (alarms).
  • Надання інтерфейсів для локального та віддаленого керування.
• Сумісність: Шассі модульних систем живлення Huawei, зокрема:
  • ETP4830
  • ETP4890
  • ETP48100-A1/B1
  • ETP4860-B1A1/A2
  • Інші системи, що використовують SMU01C як стандартний модуль керування.
• Ключові функції та особливості:
  • Моніторинг та керування випрямлячами: Підтримує до певної кількості модулів (залежить від шассі), забезпечує рівномірне розподілення навантаження (Load sharing) між ними.
  • Керування АКБ:
    • Програмовані профілі заряду (виправлений, плаваючий, вирівнювальний).
    • Контроль температури для компенсації напруги заряду.
    • Автоматичне та ручне тестування АКБ.
    • Захист від глибокого розряду.
  • Інтерфейси зв'язку:
    • Порт Ethernet (FE): Для інтеграції в мережу оператора (DCN) та віддаленого керування через протоколи SNMP, Telnet, FTP.
    • Порт RS485: Для підключення до інших пристроїв або систем.
    • Порт CAN: Для внутрішньої комунікації з модулями живлення в шассі.
    • Сухі контакти (Dry Contacts): Для зовнішньої сигналізації про аварійні стани.

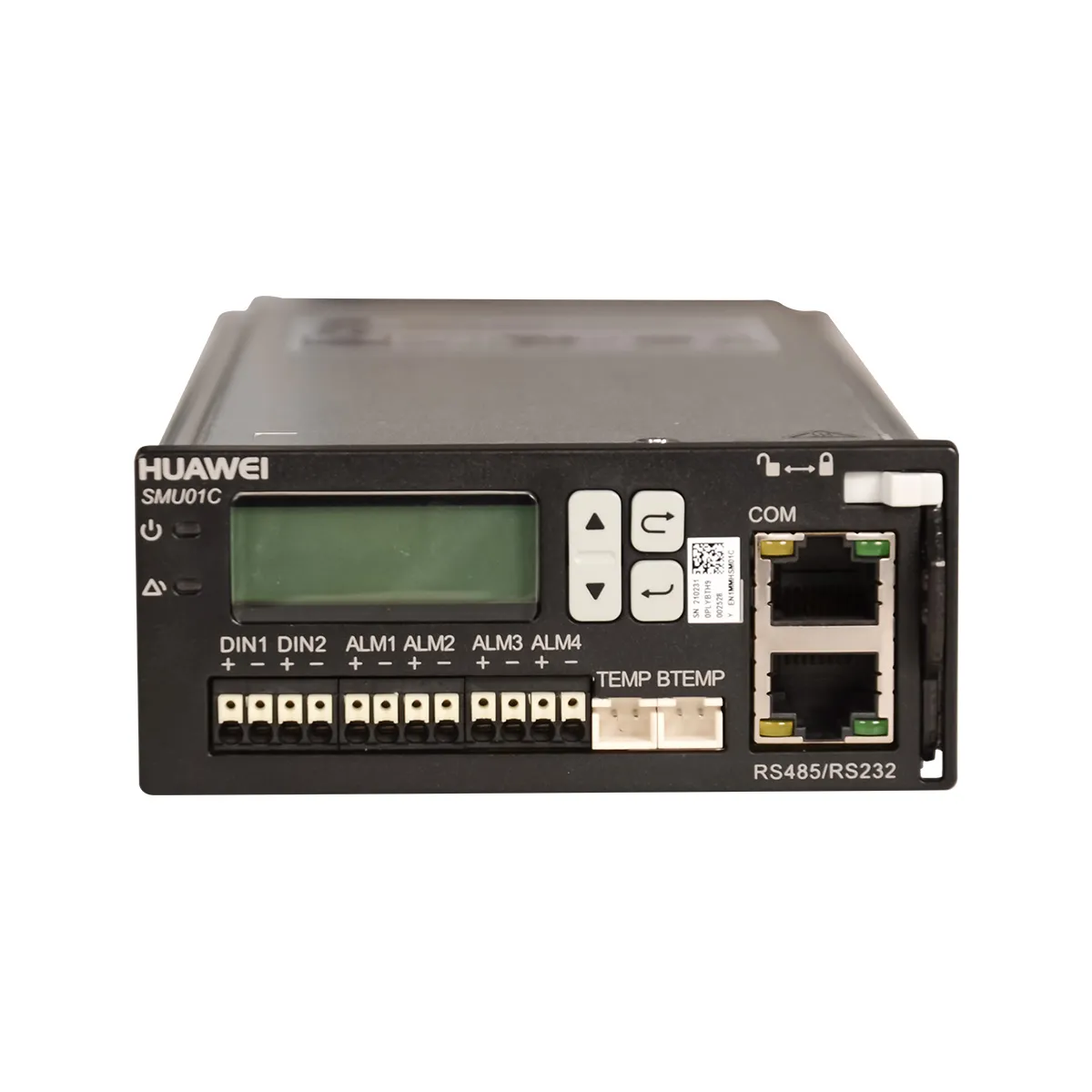

  • Локальний інтерфейс: Зазвичай має кнопки та світлодіодні індикатори для базового управління та візуалізації статусу на самому модулі або через інтегрований дисплей шассі (якщо є).
  • Резервування: У критично важливих системах може бути встановлено два модулі SMU01C для резервування 1+1.

---

Ключові переваги

• Централізоване керування: Єдиний інтелектуальний модуль для керування всією системою живлення, що спрощує адміністрування.
• Повний контроль над АКБ: Продовжує термін служби акумуляторів за рахунок інтелектуальних алгоритмів заряду та запобігає їхньому передчасному виходу з ладу.
• Віддалений доступ та моніторинг: Можливість інтеграції в систему керування мережею (NMS) оператора для цілодобового контролю та отримання сповіщень.
• Підвищення надійності системи: Автоматичне балансування навантаження між випрямлячами та контроль їх стану запобігають перевантаженню окремих модулів.
• Гнучкість налаштувань: Широкі можливості конфігурації під конкретні потреби об'єкта через веб-інтерфейс або командний рядок.

---

Сфери застосування

• Будь-яка система живлення Huawei з шассі, що підтримує SMU01C: Від компактних ETP4830 до потужних ETP4890.
• Телекомунікаційні вузли (OLT, базові станції): Для забезпечення надійного та контрольованого живлення обладнання.
• Центри обробки даних (ЦОД): Де потрібен детальний моніторинг енергоспоживання та стану АКБ.
• Промислові об'єкти: Для систем живлення критично важливої автоматики.

---

Рекомендації щодо використання

• Налаштування під конкретні АКБ: Після інсталяції обов'язково налаштуйте параметри заряду (напруга, струм) відповідно до технічних даних встановлених акумуляторних батарей.
• Інтеграція в мережу керування: Для повноцінного використання налаштуйте IP-адресу, маску та шлюз на порту Ethernet та інтегруйте модуль в систему NMS.
• Регулярний моніторинг журналів (Logs): Перевіряйте журнали подій та тривог для виявлення потенційних проблем на ранній стадії.
• Резервування: Для об'єктів з найвищими вимогами до доступності розгляньте встановлення двох модулів SMU01C.
• Оновлення програмного забезпечення (ПЗ): Періодично перевіряйте наявність оновлень ПЗ (firmware) від Huawei для виправлення помилок та отримання нових функцій.

---

Висновок

Модуль керування Huawei SMU01C є «мозком» модульної системи живлення, що трансформує набір випрямлячів та акумуляторів в інтелектуальну, керовану та надійну інфраструктуру. Його можливості детального моніторингу, інтелектуального керування АКБ та віддаленого доступу роблять його незамінним компонентом для побудови сучасних телекомунікаційних систем живлення, де важливі не лише стабільна напруга, а й прогнозованість, контроль та ефективність.
