Модуль керування Huawei SMU01B

Модуль керування Huawei SMU01B

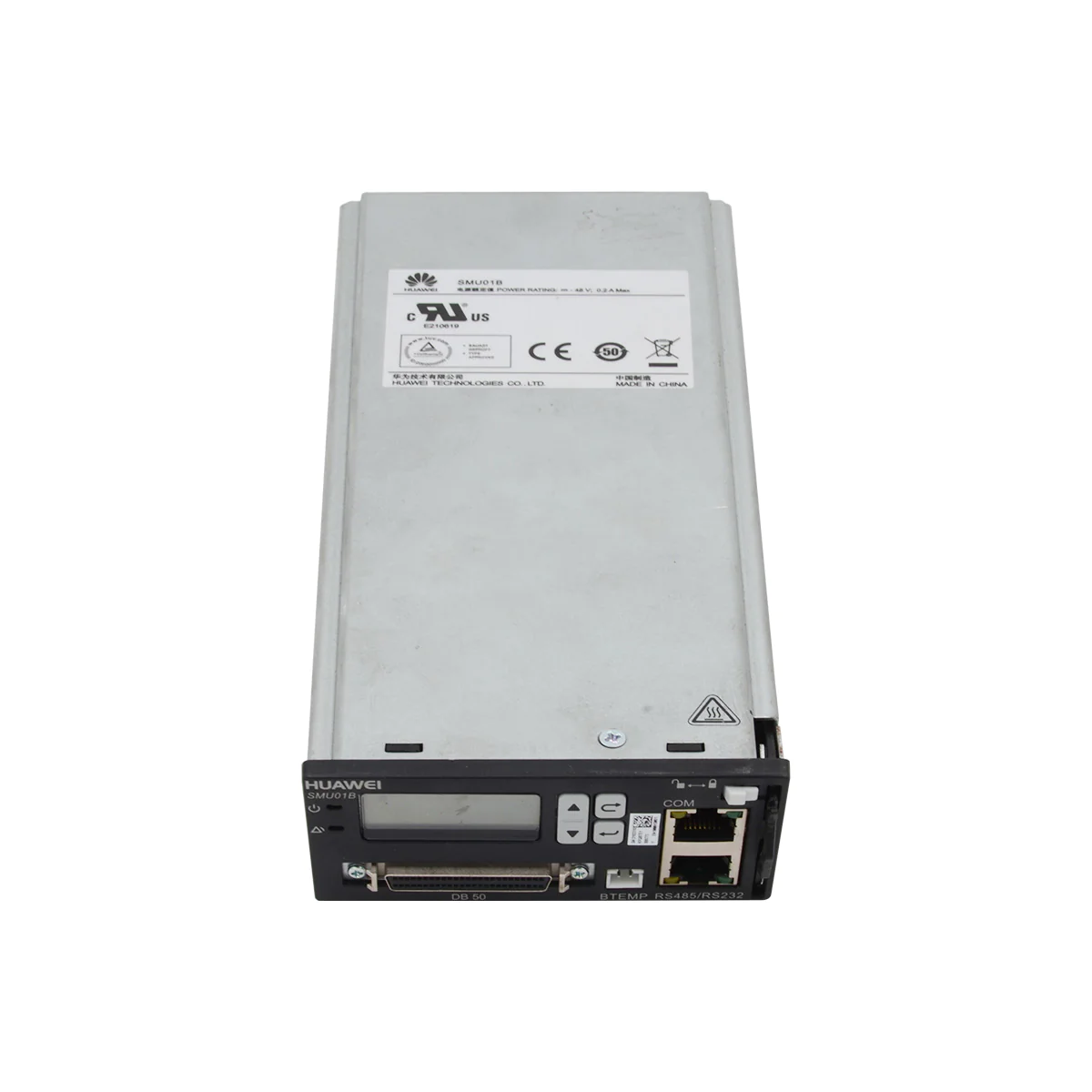

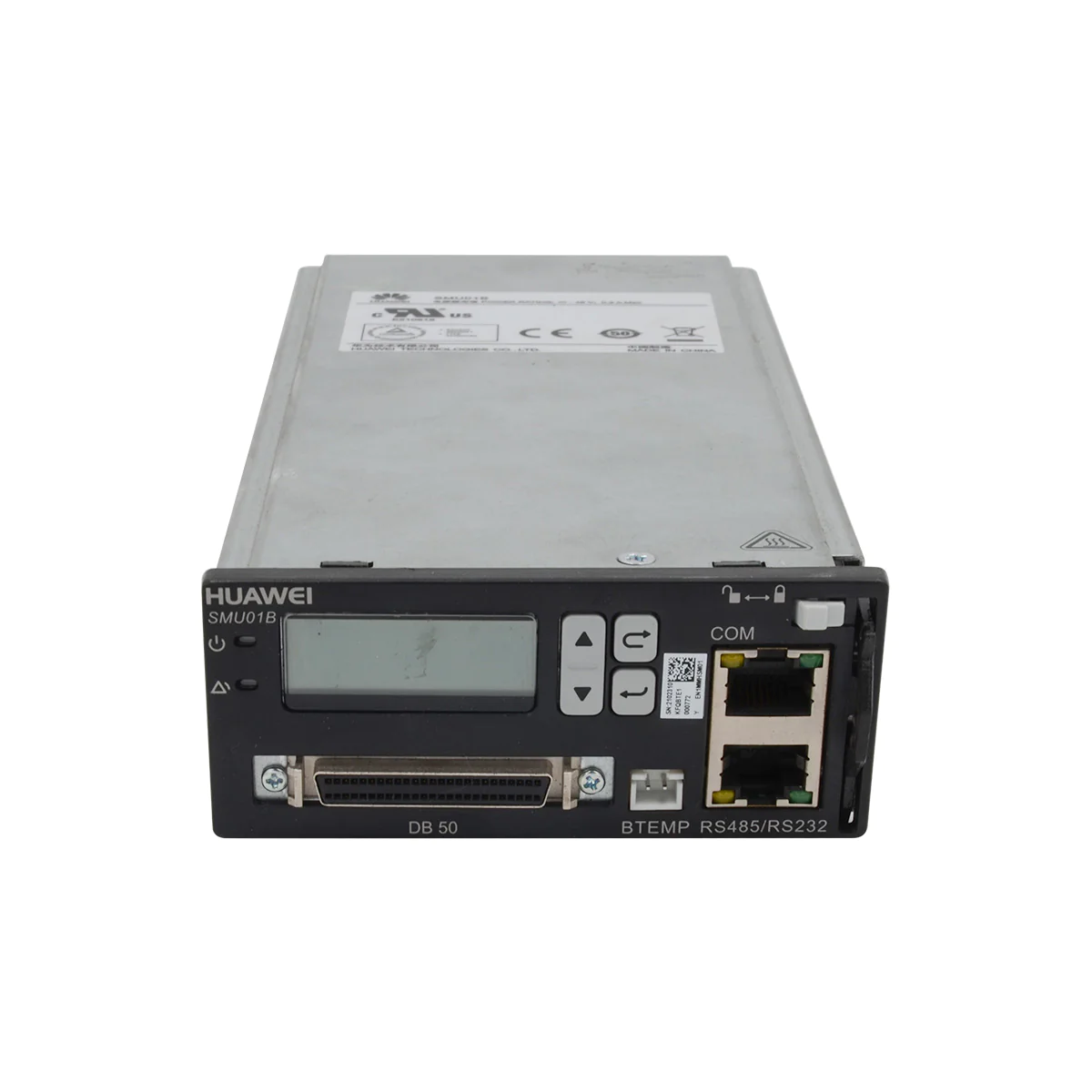

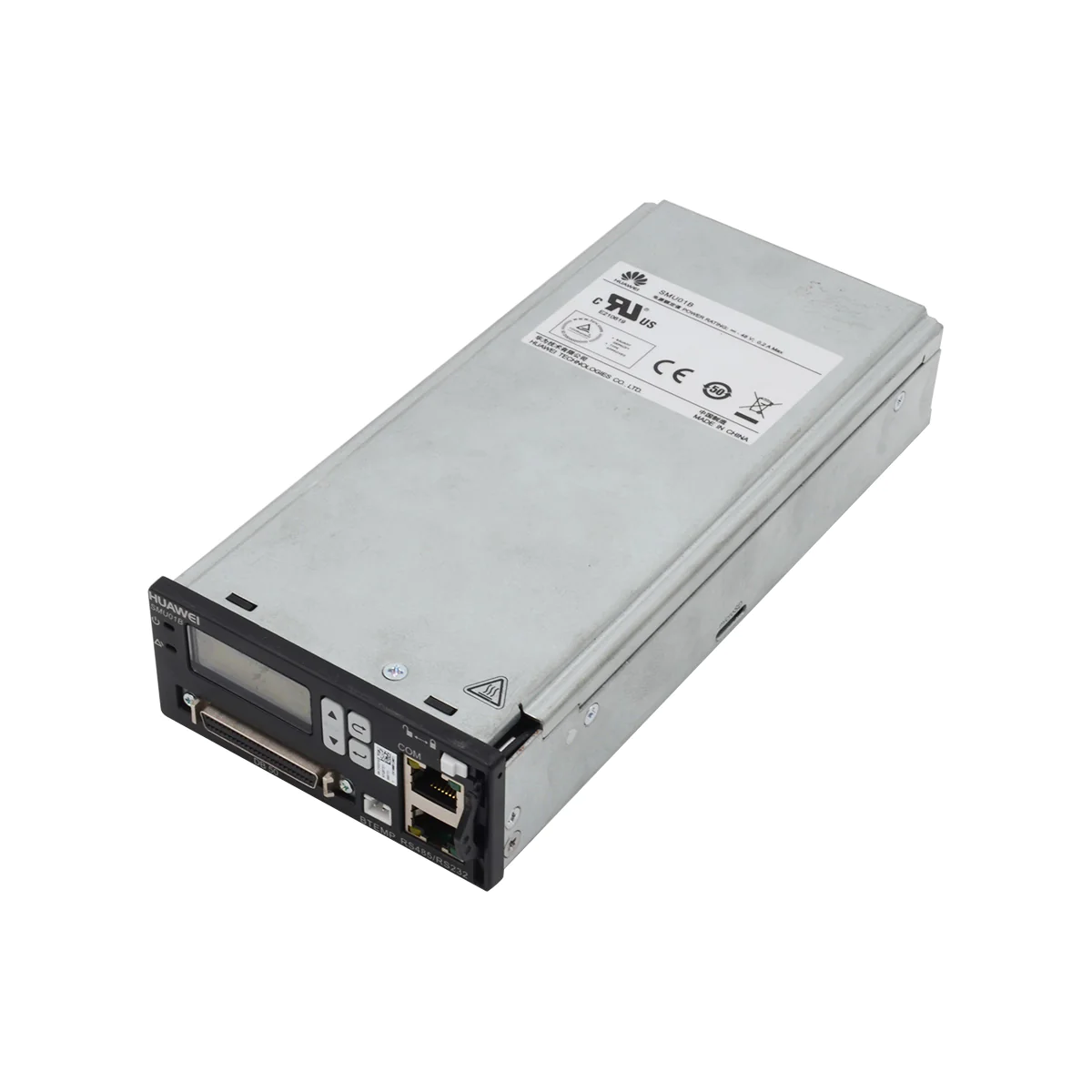

Модуль керування Huawei SMU01B (Site Monitoring Unit) є одним з базових управляючих компонентів для модульних систем живлення постійного струму Huawei. Він забезпечує основні функції моніторингу, управління випрямлячами та акумуляторними батареями, а також комунікації для інтеграції системи живлення в мережу керування оператора.

---

Основні характеристики

• Тип пристрою: Базовий модуль моніторингу та керування сайтом (Site Monitoring Unit)
• Призначення:
  • Моніторинг основних параметрів системи живлення (вхідна/вихідна напруга та струм, стан випрямлячів).
  • Базове керування випрямлячами (включення/виключення, балансування навантаження).
  • Керування акумуляторними батареями (основні профілі заряду, захист від глибокого розряду).
  • Генерування та передача тривог (alarms).
  • Надання інтерфейсів для локального та віддаленого доступу.
• Сумісність: Шассі модульних систем живлення Huawei, зокрема:
  • ETP4860-B1A1 / B1A2
  • ETP4830
  • Інші системи, що використовують SMU01B як стандартний або альтернативний модуль керування (часто може бути вказаний як опція замість SMU01C).
• Ключові функції та особливості:
  • Керування випрямлячами: Підтримує стандартне балансування навантаження між модулями живлення в шассі.
  • Керування АКБ:
    • Основні профілі заряду (виправлений, плаваючий).
    • Контроль температури для компенсації напруги заряду.
    • Захист від глибокого розряду акумуляторів.
  • Інтерфейси зв'язку (відмінність від SMU01C):
    • Порт Ethernet (FE): Один північний (northbound) порт FE для підключення до мережі керування оператора (DCN). Це дозволяє пряму IP-комунікацію.
    • Порт RS485: Один південний (southbound) порт для підключення до інших пристроїв або створення шини.
    • Порт CAN: Для внутрішньої комунікації з модулями живлення (PSU) в шассі.
    • Сухі контакти (Dry Contacts): Для зовнішньої аварійної сигналізації.
  • Локальний інтерфейс: Зазвичай має базові індикатори та може взаємодіяти з кнопками/дисплеєм на шассі.
  • Головна відмінність від SMU01C: SMU01B має Ethernet порт (FE) як основний північний інтерфейс, тоді як SMU01C має RS485 порт як північний інтерфейс. Це робить SMU01B більш зручним для прямої інтеграції в IP-мережу без додаткових конвертерів.

---

Ключові переваги

• Проста інтеграція в IP-мережі: Наявність Ethernet порту (FE) дозволяє безпосередньо підключати систему живлення до локальної мережі керування, що спрощує конфігурацію та знижує вартість інтеграції порівняно з використанням окремих конвертерів RS485/Ethernet.
• Базова надійність та функціональність: Забезпечує всі необхідні функції для стабільної та контрольованої роботи системи живлення середньої потужності.
• Сумісність з потужними шассі: Може використовуватися в таких системах як ETP4860, що працюють у широкому температурному діапазоні.
• Альтернатива SMU01C: Надає оператору вибір між різними типами північного інтерфейсу (IP або RS485) в залежності від інфраструктури об'єкта.

---

Сфери застосування

• Системи живлення для базових станцій та OLT: Де необхідний віддалений моніторинг через IP-мережу.
• Віддалені та автоматизовані вузли: Де Ethernet є основним або єдиним доступним інтерфейсом для керування.
• Об'єкти з розвинутою IP-інфраструктурою керування (DCN).
• Системи, де обрано SMU01B замість SMU01C через вимоги проекту.

---

Рекомендації щодо використання

• Вибір між SMU01B та SMU01C:
  • Оберіть SMU01B, якщо ваша мережа керування базується на IP (Ethernet) і ви бажаєте прямий підхід.
  • Оберіть SMU01C, якщо ваша інфраструктура використовує RS485 шину для зв'язку з вузлами або якщо це передбачено проектом.
• Налаштування мережі: При підключенні через FE порт необхідно налаштувати IP-адресу, маску підмережі та шлюз, сумісні з вашою мережею DCN.
• Безпека мережі: Захистіть доступ до модуля через мережу (наприклад, налаштування паролів, обмеження доступу по IP), оскільки Ethernet інтерфейс робить його потенційно вразливим.
• Перевірка сумісності шассі: Деякі шассі можуть стандартно комплектуватися SMU01C, але підтримувати встановлення SMU01B. Переконайтеся у можливості та необхідності оновлення прошивки.

---

Висновок

Модуль керування Huawei SMU01B є практичним та функціональним рішенням для організації керування системою живлення з прямим підключенням до IP-мережі. Його основна перевага — наявність Ethernet порту — робить його ідеальним вибором для сучасних інфраструктур, де віддалений доступ та інтеграція здійснюються через стандартні мережеві протоколи. Він забезпечує оптимальний баланс між функціональністю, простотою інтеграції та вартістю для широкого спектру застосувань.
