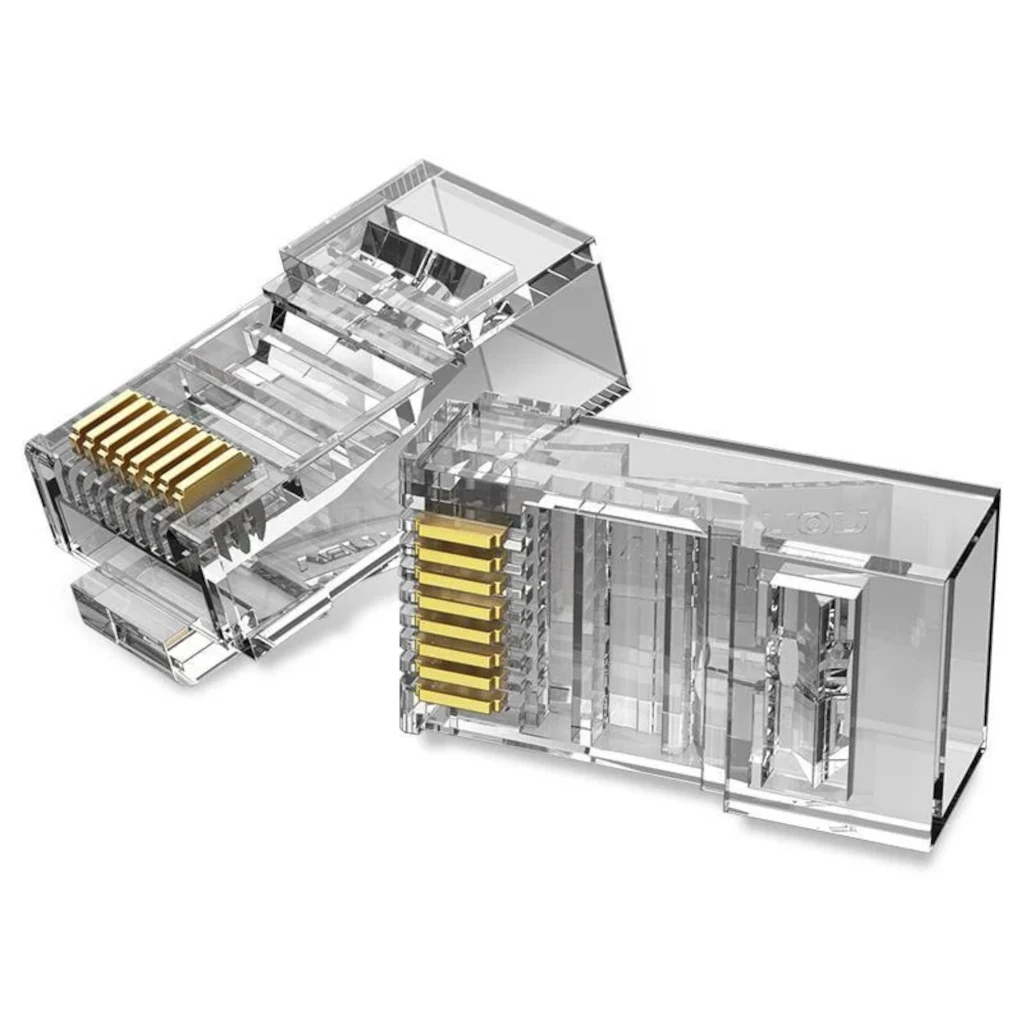

Коннектор RJ45 UTP (8p8c)

Коннектор RJ45 (8P8C) Категорія 5e

Коннектор RJ45 (точніше, 8P8C — 8 позицій, 8 контактів) категорії 5e є стандартним та найпоширенішим компонентом для термінації неекранованої витої пари (UTP). Він використовується для створення патч-кордів, монтажу інформаційних розеток та підключення мережевого обладнання, забезпечуючи надійне електричне з'єднання для передачі даних у локальних мережах (LAN).

---

Основні характеристики

• Тип пристрою: Стандартний пластиковий коннектор для неекранованої витої пари (UTP).
• Стандарт: 8P8C (8 Positions, 8 Contacts), що зазвичай називають "RJ45".
• Категорія кабелю: Призначений для роботи з кабелем Cat 5e (Category 5 enhanced).
• Технічні параметри:
  • Пропускна здатність: Підтримує частоти до 100 МГц.
  • Швидкість передачі: Підтримує стандартні швидкості мережі:
    • Fast Ethernet (100BASE-TX) — до 100 Мбіт/с.
    • Gigabit Ethernet (1000BASE-T) — до 1 Гбіт/с.
  • Конструкція:
    • Прозорий пластиковий корпус для візуального контролю розводки.
    • 8 позолочених контактів з ножовою конструкцією для пробивання ізоляції.
    • Пластиковий фіксатор (засувка) для надійної фіксації в порту обладнання.
    • Місце для кабельного введення та фіксації.

---

Технічні стандарти та розводка

• Стандарти розводки (Pinout):
  • T568A:
    • Пін 1: Біло-зелений / Зелений
    • Пін 2: Зелений / Біло-зелений
    • Пін 3: Біло-помаранчевий / Синій
    • Пін 4: Синій / Біло-синій
    • Пін 5: Біло-синій / Синій
    • Пін 6: Помаранчевий / Біло-помаранчевий
    • Пін 7: Біло-коричневий / Коричневий
    • Пін 8: Коричневий / Біло-коричневий
  • T568B (найпоширеніший):
    • Пін 1: Біло-помаранчевий / Помаранчевий
    • Пін 2: Помаранчевий / Біло-помаранчевий
    • Пін 3: Біло-зелений / Синій
    • Пін 4: Синій / Біло-синій
    • Пін 5: Біло-синій / Синій
    • Пін 6: Зелений / Біло-зелений
    • Пін 7: Біло-коричневий / Коричневий
    • Пін 8: Коричневий / Біло-коричневий
  • Прямий кабель (Straight-through): Обидва кінці за розводкою T568B (або T568A). Використовується для з'єднання різних типів пристроїв (напр., комп'ютер ↔ комутатор).
  • Перехресний кабель (Crossover): Один кінець T568B, інший T568A. Використовувався для з'єднання однойменних пристроїв (комп'ютер ↔ комп'ютер), сучасне обладнання підтримує Auto-MDIX.
• Кольорова маркування:
  • Пари: Помаранчева (пари 2), Зелена (пари 3), Синя (пари 1), Коричнева (пари 4).
  • Кожна пара: суцільний колір та біло-кольоровий.

---

Сфери застосування

• Патч-корди: Виготовлення кабелів для з'єднання обладнання в комутаційних шафах.
• Підключення абонентів: Термінація кабелю в інформаційних розетках (розетках RJ45).
• Ремонт мережевих кабелів: Заміна пошкоджених коннекторів на існуючих лініях.
• Телекомунікаційні системи: Для підключення OLT, коммутаторів, маршрутизаторів, IP-камер, точок доступу Wi-Fi.
• Організація локальної мережі в офісах, ЦОД, апаратних приміщеннях.

---

Інструменти та процес обпресування

1. Необхідний інструмент:
   • Кримпер (обтискач) для коннекторів RJ45.
   • Стриппер (інструмент для зняття зовнішньої ізоляції).
   • Кабельный тестер (для перевірки якості обпресування).
   • При необхідності: інструмент для обрізки пар (cable cutter).
2. Процес обпресування:
   1. Зніміть приблизно 2-3 см зовнішньої ізоляції кабелю, не пошкодивши ізоляцію жил.
   2. Розкрутіть та вирівняйте жили відповідно до обраного стандарту (T568A або T568B).
   3. Обріжте жили рівно, залишивши приблизно 1-1.5 см.
   4. Вставьте жили в коннектор RJ45 до упору — кожна жила повинна йти у свій канал, а зовнішня ізоляція заходити під фіксатор коннектора.
   5. Вставте коннектор у кримпер та сильно обтисніть до характерного клацання.
   6. Перевірте з'єднання кабельним тестером.

---

Переваги та обмеження

• Переваги:
  • Універсальність: Стандарт де-факто для мережевих з'єднань.
  • Простота монтажу: Швидке та легке обпресування навіть недосвідченим користувачем.
  • Низька вартість: Один з найдоступніших компонентів мережевої інфраструктури.
  • Надійність: Забезпечує стабільне з'єднання при правильному монтажі.
• Обмеження та особливості:
  • Тільки для UTP: Не підходить для екранованих кабелів (FTP, STP) — для них існують спеціальні екрановані коннектори.
  • Механічна чутливість: Пластиковий фіксатор може зламатися при необережному поводженні.
  • Використання з Cat 5e: Може використовуватися з кабелями Cat 6, але для максимальної продуктивності Cat 6 рекомендується використовувати спеціальні коннектори Cat 6.

---

Поширені проблеми та їх вирішення

• Проблема: Поганий контакт, мережа не працює.
• Причина: Жили не дійшли до кінця коннектора, неправильна розводка, пошкоджені контакти під час обпресування.
• Рішення: Обрізати та переобпресувати коннектор, ретельно перевірити розводку.

• Проблема: Фіксатор зламався.
• Причина: Механічне пошкодження.
• Рішення: Замінити коннектор. Для захисту можна використовувати спеціальні пластикові ковпачки.

• Проблема: Швидкість мережі обмежується 100 Мбіт/с замість 1 Гбіт/с.
• Причина: Обпресовано лише 4 жили (пари 1,2,3,6). Для Gigabit Ethernet потрібні всі 8 жил.
• Рішення: Перевірити обпресування та переконатися, що всі 8 контактів пробили ізоляцію.

---

Висновок

Коннектор RJ45 (8P8C) категорії 5e є основним будівельним блоком сучасної структурованої кабельної системи (СКС). Його правильний вибір та професійний монтаж є запорукою стабільної та швидкої роботи будь-якої локальної мережі, від домашнього офісу до корпоративного ЦОД. Майстерність обпресування та знання стандартів розводки є обов'язковими навичками для будь-якого мережевого інженера або монтажника.
