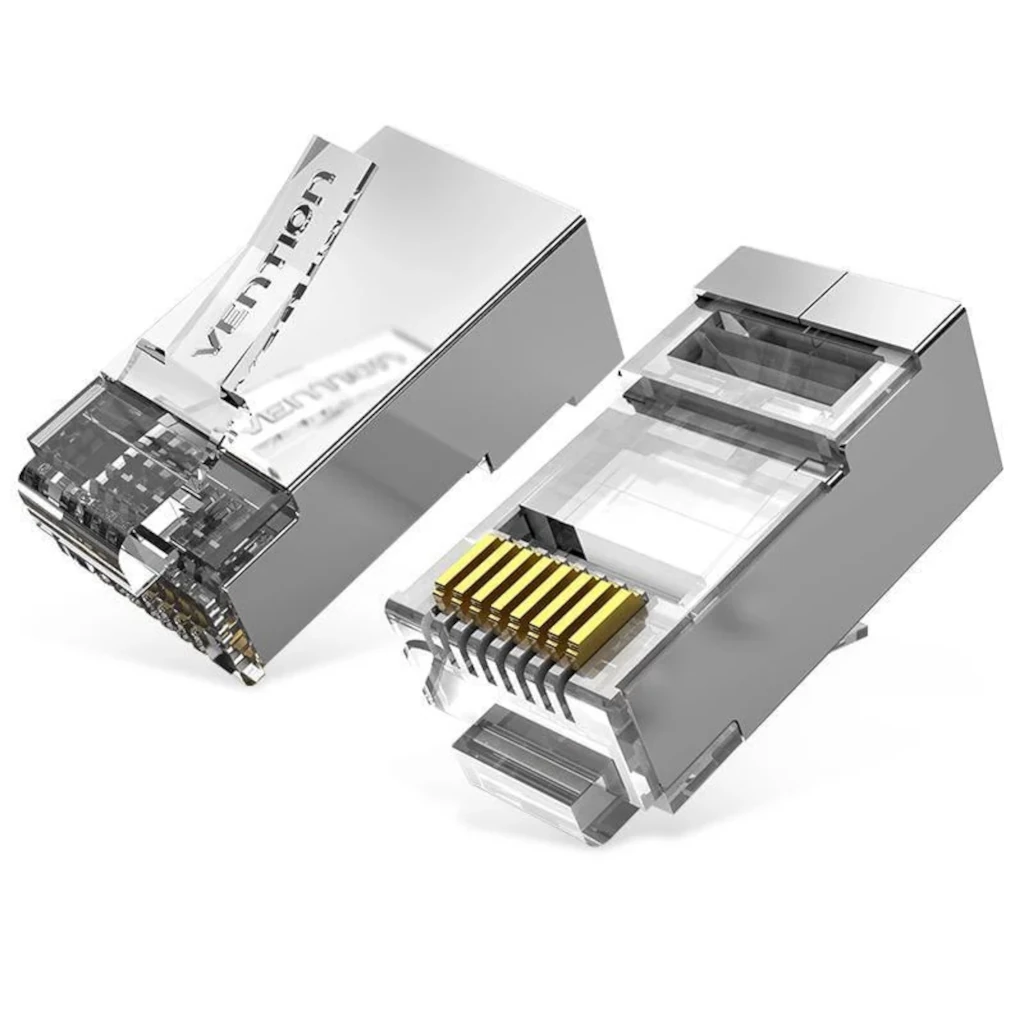

Коннектор RJ45 FTP (8p8c)

Коннектор RJ45 (8P8C) FTP Категорія 5e

Коннектор RJ45 FTP категорії 5e – це спеціалізований компонент для термінації екранованої витої пари (FTP). Він відрізняється від стандартного UTP коннектора наявністю металевого екрану, що забезпечує електричний контакт з екраном кабелю, захищаючи передачу даних від зовнішніх електромагнітних перешкод та випромінювань.

Основні характеристики

• Тип пристрою: Екранований пластиково-металевий коннектор для FTP/STP кабелів.
• Стандарт: 8P8C (RJ45) з інтегрованим екраном.
• Категорія кабелю: Призначений для роботи з екранованим кабелем Cat 5e (FTP/STP).
• Технічні параметри:
  • Пропускна здатність: До 100 МГц (відповідає категорії 5e).
  • Швидкість передачі:
    • Fast Ethernet (100BASE-TX) — до 100 Мбіт/с.
    • Gigabit Ethernet (1000BASE-T) — до 1 Гбіт/с.
  • Конструкція:
    • Металевий екран/кожух: Виготовлений із оцинкованої сталі або іншого сплаву. Часто має позолоту для кращого контакту та захисту від корозії.
    • Контактна група: 8 позолочених ножових контактів для пробивання ізоляції жил.
    • Фіксація екрану кабелю: Спеціальні леза або затискний механізм для надійного контакту з фольгою або оплеткою кабелю.
    • Пластиковий фіксатор: Стандартна засувка для фіксації в порту обладнання.
    • Зовнішній пластиковий корпус: Може бути непрозорим через металеву конструкцію.

Призначення та переваги екранованого коннектора

• Основне призначення: Забезпечення безперервності екранування по всій довжині кабельної лінії — від обладнання до обладнання.
• Ключові переваги:
  • Захист від EMI/RFI: Ефективно придушує електромагнітні перешкоди від інших кабелів, силових ліній, обладнання.
  • Зменшення власних випромінювань: Запобігає "витоку" сигналу з кабелю, що важливо для безпеки та стандартів EMC.
  • Покращена стабільність сигналу: Особливо в агресивних середовищах (промислові цехи, ліфтові шахти, простори біля силових установок).
  • Збільшення максимальної довжини сегмента: У складних умовах екранована система може забезпечити стабільнішу роботу на межі стандартних 100 метрів.
• Обов'язкова умова ефективності: Коннектор FTP повинен бути правильно заземлений через порт обладнання (яке, у свою чергу, має бути заземлене). Без заземлення екран може стати антеною та погіршити ситуацію.

Сфери застосування

• Промислові мережі (Industrial Ethernet): Автоматизація, SCADA-системи.
• Мережі в умовах сильних перешкод: Поруч із силовими кабелями, генераторами, частотними перетворювачами.
• Відповідальні комунікаційні лінії: Підключення серверів, комутаторів ядра, міжповерхових з'єднань.
• Зовнішні та напівзовнішні інсталяції: Де кабель може бути схильний до зовнішніх наводок.
• Системи відеоспостереження та контролю доступу: Для забезпечення стабільного сигналу.

Відмінності від UTP коннектора та особливості монтажу

Особливості монтажу FTP коннектора:

1. Підготовка кабелю:
   • Акуратно зніміть зовнішню оболонку, не пошкодивши фольгу або оплетку екрану.
   • Відведіть екран (фольгу/оплетку) назад уздовж кабелю.
   • Розкрутіть пари та розкладіть жили за стандартом T568A або T568B.
2. Фіксація екрану:
   • Важливо зафіксувати екран кабелю з екраном коннектора. У різних моделей це робиться по-різному:
     • **За допомогою спеціальних лез**, що пробивають екран при обпресуванні.
     • **Механічним затиском** на самому коннекторі, який фіксує відведений екран перед обпресуванням жил.
3. Обпресування: Використовуйте спеціальний кримпер, розрахований на FTP коннектори (або універсальний), щоб одночасно обпресувати жили та надійно закріпити екран.

Поширені проблеми при роботі з FTP

• Проблема: Мережа працює нестабільно або гірше, ніж з UTP.
• Причина 1: Екран коннектора не має електричного контакту з екраном кабелю.
• Рішення: Перевірити фіксацію екрану, використати коннектори з надійним затискним механізмом.
• Причина 2: Обладнання або комутаційна панель не заземлені. Екран "висить у повітрі" і створює антенний ефект.
• Рішення: Переконатися, що обладнання (комутатор, сервер) має належне заземлення через евроконтакт або клему GND.
• Причина 3: В одній лінії використані як FTP, так і UTP компоненти (наприклад, FTP кабель, але UTP розетка). Екрануючий ланцюг розривається.
• Рішення: Використовувати тільки екрановані компоненти по всій довжині лінії (кабель, коннектори, розетки, патч-панелі).

Висновок

Коннектор RJ45 FTP категорії 5e є професійним рішенням для побудови стійких до перешкод мережевих інфраструктур. Його використання виправдане у складних електромагнітних умовах та для критично важливих ліній зв'язку. Ключ до успіху — правильний монтаж із забезпеченням контакту екранів та обов'язкове заземлення всієї екранованої системи. Неправильно встановлений FTP коннектор може працювати гірше за якісний UTP.
