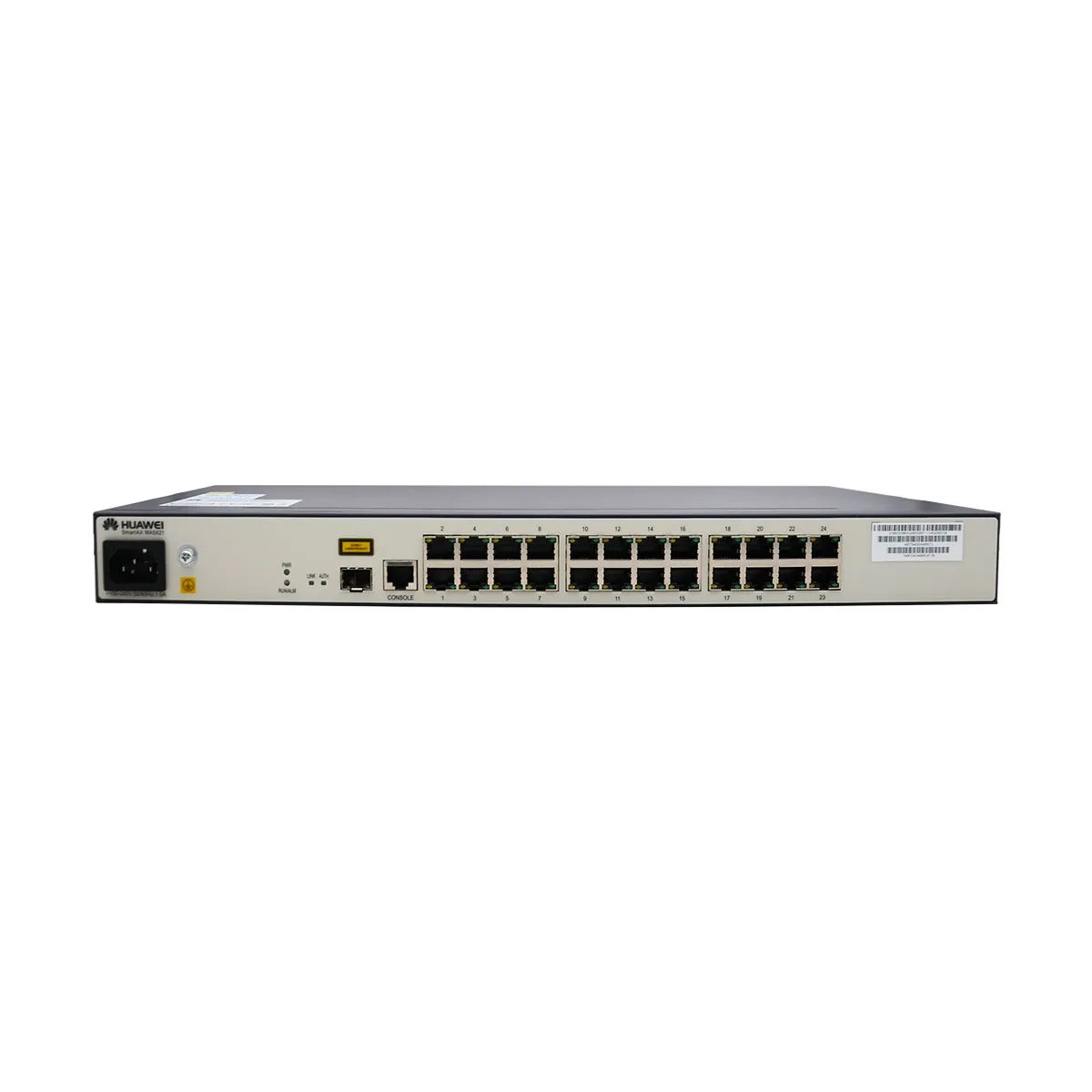

Комутатор Huawei SmartAX MA5821-24GE

Високопродуктивний MDU комутатор Huawei MA5821-24GE

Huawei SmartAX MA5821-24GE є потужним та функціональним комутатором доступу (MDU) для розгортання абонентських мереж середньої та великої щільності. Він поєднує в собі переваги GPON терміналу з можливостями повноцінного керованого L2+ комутатора, що робить його ідеальним рішенням для багатоквартирних будинків, готельних комплексів, офісних центрів та кампусних мереж з підключенням по технології FTTH/B.

Основні характеристики

• Тип пристрою: Промисловий керований MDU комутатор з GPON аплінком.
• Архітектура: Функціонує як GPON ONT на мережевому рівні та повноцінний L2+ комутатор на рівні розподілу.

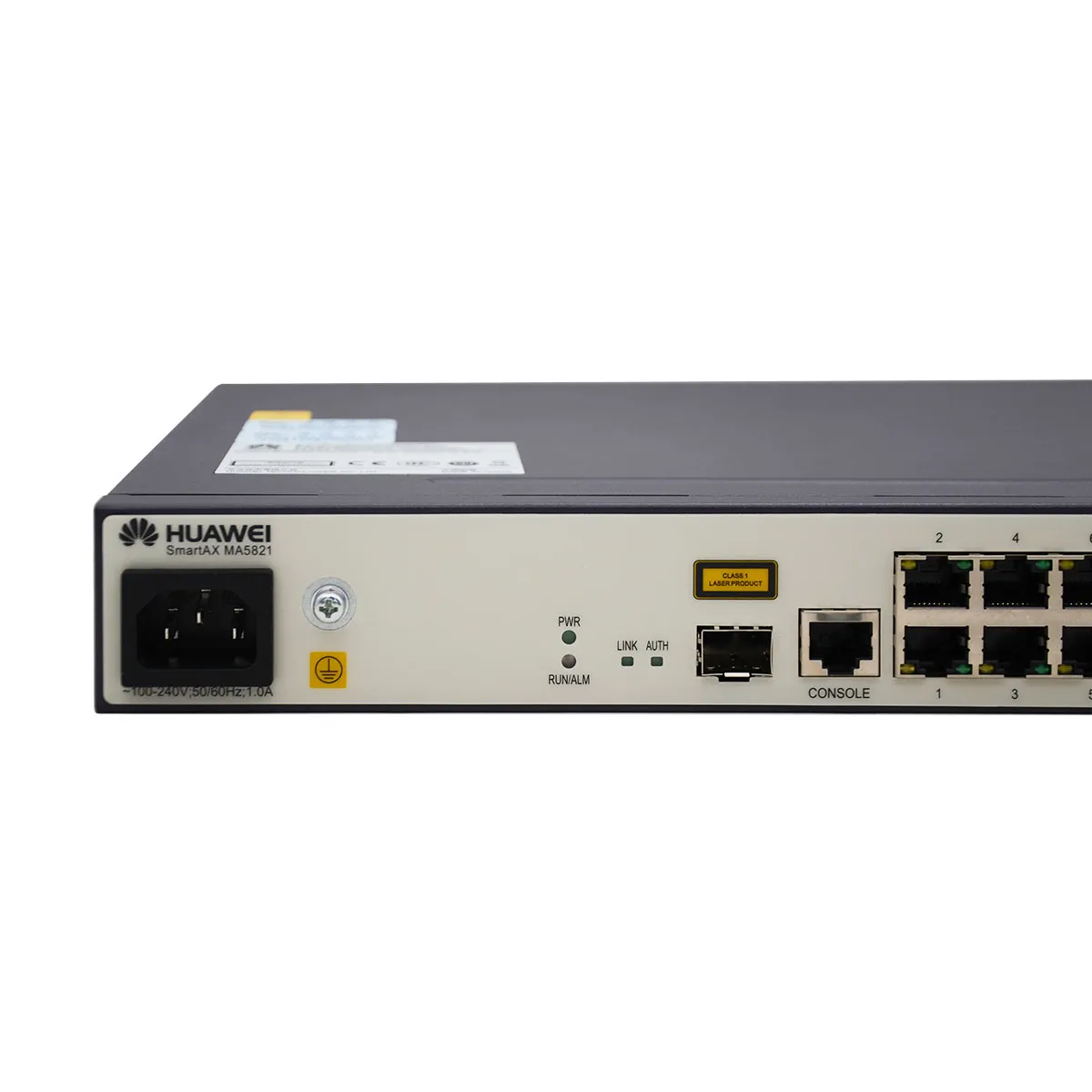

• Порти інтерфейсів:
  • Вхідні (Uplink) порти: 2 x GPON (SC/UPC, клас B+). Підтримується захист типу Type B (допоміжне волокно) або незалежне підключення двох сервісів.
  • Абонентські (Downlink) порти: 24 x 10/100/1000BASE-T Ethernet (RJ45) з підтримкою Auto-MDI/MDIX.
  • Сервісний порт управління: 1 x 10/100/1000BASE-T (RJ45) для out-of-band керування.
  • Консольний порт: 1 x RJ45 для локального CLI доступу.
  • USB порт: 1 x USB 2.0 (для оновлення ПО, резервного копіювання конфігурації).
• Апаратні характеристики:
  • Корпус: Металевий, стійкового типу 1U (стандарт 19").
  • Живлення:
    • Опція 1: Парне резервоване живлення (два модулі живлення AC або DC).
    • Опція 2: Один зовнішній блок живлення AC.
  • Енергоспоживання: < 35 Вт (типове).
  • Розміри (Ш х Г х В): 442 мм x 220 мм x 44 мм (стандарт 1U).
  • Робоча температура: 0°C до +40°C.

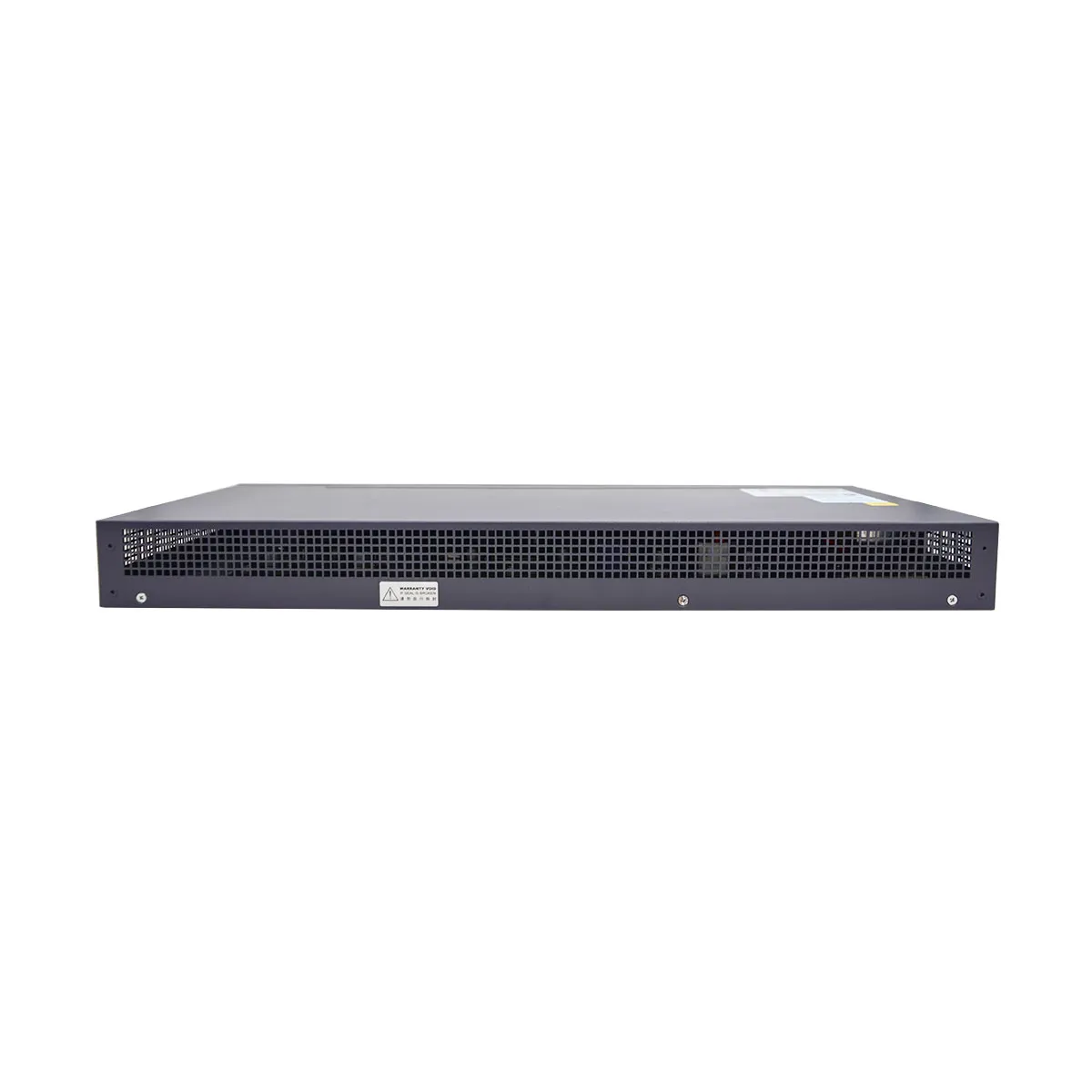

  • Вентилятори: Вбудовані, з регульованою швидкістю для тихої роботи.

Функціональні можливості та переваги

• GPON аплінк з резервуванням:
  • Два незалежні GPON порти для підключення до різних OLT або різних плат одного OLT.
  • Реалізація захисту Type B Dual-homing для гарантованої доступності.
  • Централізоване управління через OLT за протоколом OMCI.
• Розширені функції комутатора L2+:
  • Розширена робота з VLAN: Port-based, 802.1Q tagged, Voice VLAN, QinQ, VLAN Mapping.
  • Поглиблений QoS: Класифікація за 5-ма кортежами, 8 черг на порт, шейпінг, поліцінг (CAR).
  • Безпека: 802.1X, MAC Auth, Port Security, DHCP Snooping, IP Source Guard, ACL (L2-L4).
  • Мультикаст: IGMP Snooping v1/v2/v3, IGMP Fast Leave, MVR (Multicast VLAN Registration).
  • Мережева стійкість: STP/RSTP/MSTP, ERPS (Ethernet Ring Protection Switching), Loopback Detection.
  • Моніторинг: sFlow, портове дзеркалювання (Mirroring), RMON.
• Режими роботи:
  • Режим прозорого моста (Bridge): Основний для інтеграції під OLT.
  • Режим маршрутизатора (Router): З підтримкою статичних маршрутів, DHCP сервера/клієнта, NAT.
• Управління:
  • Веб-інтерфейс (HTTP/HTTPS).
  • Консоль (CLI) через RJ45 або Telnet/SSH.
  • Дистанційне керування: Через OLT (OMCI), SNMP v1/v2c/v3, TR-069.

Типові сценарії застосування

1. Великий багатоквартирний будинок (під'їзд або цілий будинок):
   • MA5821-24GE встановлюється в телекомунікаційну шафу в підвалі або на техповерсі.
   • Підключається до OLT по одному або двох волокнах GPON з резервуванням.
   • До 24 квартир підключаються по кабелю Cat5e/6.
   • Можливість створення окремого VLAN для кожної квартири, голосової VLAN для IP-телефонії та multicast VLAN для IPTV.
2. Готельний комплекс або студентське гуртожиток:
   • Один комутатор на поверсі або блок.
   • Організація ізольованих мереж: гостьова (з автентифікацією 802.1X/Captive Portal), службова, IPTV, VoIP.
   • Функції безпеки для запобігання міжкімнатним атакам.
3. Офісний центр або бізнес-парк:
   • Підключення офісів та переговорних кімнат.
   • Підтримка якості послуг (QoS) для VoIP та відеоконференцій.
   • Агрегація каналів (Link Aggregation) для підключення серверів.
4. Кампусна мережа невеликого підприємства або установи:
   • Використання як агрегаційного комутатора з оптичним аплінком.

Конфігурація та інтеграція

1. Фізичне встановлення:
   • Закріплення в 19" стійці або шафі за допомогою стандартних вушок.
   • Підключення живлення (рекомендується резервоване DC -48V).
   • Підключення GPON портів до спліттерів.
   • Розподіл кабелів до абонентських розеток.
2. Налаштування на OLT (Huawei MA5600/MA5800):
   • Додавання ONT за серійним номером.
   • Створення службових портів з відповідними VLAN.
   • Налаштування профілів якості (QoS Profile) та безпеки.
3. Локальна конфігурація (для розширених функцій):
   • Доступ через веб або CLI для налаштування ACL, детального QoS, агрегації портів, функцій безпеки.

Порівняння з MA5821-8GE

Рекомендації щодо використання

• Проектування резервування:
  • Для критичних об'єктів обов'язково використовуйте два GPON порти, підключені до різних плат OLT або різних OLT.
  • Встановлюйте два блоки живлення та підключайте їх до незалежних джерел DC або через UPS.
• Вентиляція:
  • При встановленні в закриту шафу забезпечте достатній приплив та витяжку повітря.
  • Дотримуйтесь рекомендацій по вільному простору зверху та знизу для вентиляції.
• Конфігурація мережі:
  • Для ефективної роботи IPTV використовуйте функцію MVR та IGMP Snooping.
  • Для ізоляції абонентів використовуйте комбінацію Port-based VLAN на MA5821 та QinQ на рівні OLT.
  • Налаштуйте обмеження швидкості (Rate Limit) на абонентських портах для контролю тарифів.
• Моніторинг:
  • Інтегруйте пристрій в систему моніторингу через SNMP для відстеження стану портів, завантаження, помилок.
  • Використовуйте функцію портового дзеркалювання для аналізу проблемного трафіку.

Висновок

Huawei SmartAX MA5821-24GE є професійним та високопродуктивним рішенням для побудови абонентських мереж середньої та великої масштабованості. Його ключові переваги — висока абонентська ємність, можливість резервування каналів та живлення, розширена функціональність L2+ — роблять його основним вибором для операторів, які проектують надійні та керовані інфраструктури. Цей комутатор оптимально поєднує в собі переваги пасивних оптичних мереж з потребами сучасних високошвидкісних сервісів.
