Кабель живлення 3v3 (FE) - MOLEX для ETP48xx

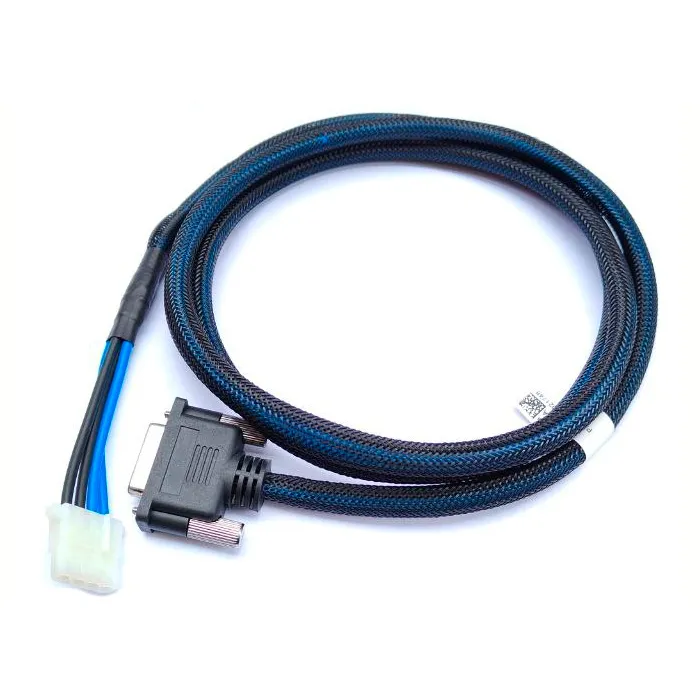

Кабель живлення 3V3 -48V DC з роз'ємом Molex (довжина 1м)

Готовий силовий кабель живлення з роз'ємом Molex призначений для швидкого, безпечного та стандартизованого підключення OLT та комутаторів до блоку живлення Huawei ETP4830-A1. Ця кабельна збірка забезпечує ідеальну сумісність, мінімізує час монтажу та усуває можливість помилок при підключенні полярності.

---

Основні характеристики

• Тип пристрою: Готова 4-жильна кабельна збірка живлення постійного струму з роз'ємами 3v3 на Molex.
• Конструкція кабелю:
  • Довжина: 1 метр (оптимально для монтажу в 19" шафі).
  • Кількість жил: 4 окремо ізольовані жили.
  • Кольорова маркування:
    • Синій: -48V (негатив, NEG).
    • Чорний: RTN/Позитив (+48V, RTN).
  • Переріз жили: 4.0 мм² (стандарт для струмів до 25-30А).

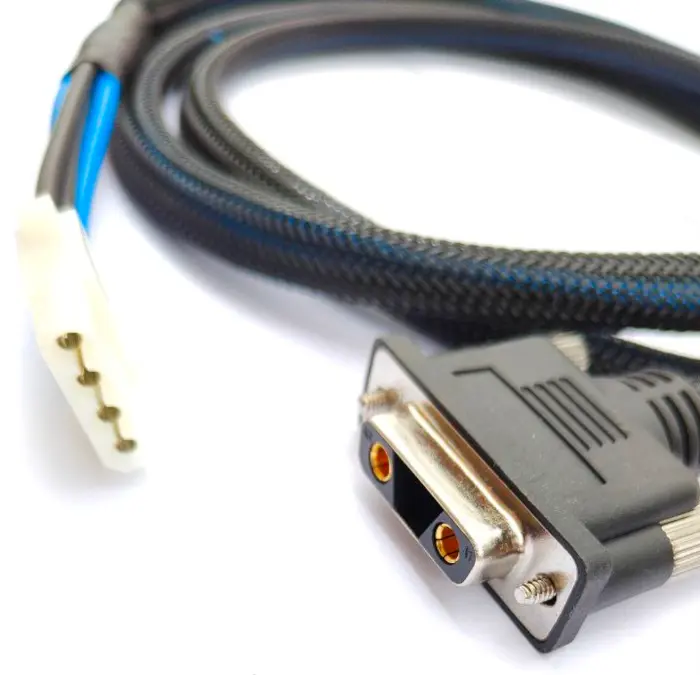

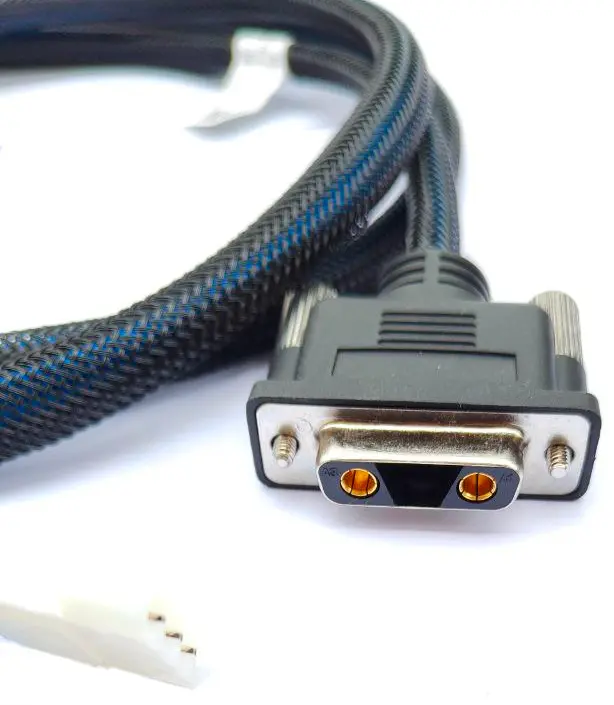

• Роз'єми:
  • Сторона блоку живлення (Huawei ETP4830-A1):
    • Роз'єм Molex або специфічний штекер, що точно підходить до гнізда виходу живлення на панелі розподілу БЖ ETP4830.
    • Забезпечує щільне фіксоване з'єднання без необхідності роботи з голими клемами.
  • Сторона обладнання (OLT/комутатор):
    • Варіант 1: Обпресовані мідні наконечники типу NShVI (втулкові) під стандартні винтові клеми.
    • Варіант 2: Роз'єм 3V3 PBC-MA або PBC-FE для прямого підключення до плати живлення обладнання.
• Технічні параметри:
  • Робоча напруга: до 60V DC (номінально 48V DC).
  • Робочий струм: до 30А (безперервно).
  • Опір жили: < 5 мОм/м.
  • Температура експлуатації: від -20°C до +85°C.

---

Сумісність та застосування

• Джерело живлення: Спеціально розроблений для підключення до вихідних клем блоку живлення Huawei ETP4830-A1.
• Сумісне обладнання:
  • ZTE C320 (плати SMXA, PRAM)
  • ZTE C300 (плата PRWH)
  • ZTE C350 (стандартні клеми живлення)
  • Huawei MA5608T (плати MPWC, MPWD)
  • Huawei MA5683T (плата живлення PRTE або аналогічна)
  • Huawei MA5680T (плата живлення PRTE)
• Типова конфігурація: Один блок ETP4830-A1 може живити 1-2 OLT середньої потужності через такі кабелі.

---

Ключові переваги

• Plug-and-play рішення: Готовий кабель, не вимагає додаткового обпресування або пайки.
• Гарантована полярність: Роз'єм Molex має ключ, що фізично запобігає неправильному підключенню до БЖ.
• Економія часу монтажу: Підключення займає секунди замість хвилин.
• Надійність: Промислова якість роз'ємів та кабелю забезпечує довготривалу працездатність.
• Акуратність: Стандартизована довжина 1м дозволяє акуратно прокласти кабель в шафі без надлишків.

---

Інструкція з підключення

1. Підготовка:
   • Переконайтеся, що блок живлення ETP4830-A1 та OLT вимкнені.
   • Підготуйте інструмент для затягування винтових клем (якщо з боку OLT наконечники).
2. Підключення до БЖ ETP4830-A1:
   • Знайдіть на панелі розподілу блоку живлення відповідний порт виходу -48V (часто позначений як "LOAD").
   • Підключіть роз'єм Molex кабелю до цього порту. Роз'єм має входити щільно, часто з характерним клацанням фіксатора.
3. Підключення до OLT/комутатора:
   • Варіант з наконечниками: Підключіть наконечники до винтових клем на платі живлення OLT:
     • Чорний провід → клема "+" або "RTN".
     • Синій провід → клема "-" або "-48V".
   • Варіант з роз'ємом PBC: Просто вставте роз'єм у відповідний порт на платі живлення OLT.
4. Перевірка:
   • Візуально переконайтеся у надійності всіх з'єднань.
   • Мультиметром у режимі прозвонки перевірте відсутність короткого замикання між проводами.
   • Увімкніть живлення та перевірте наявність напруги -48V на клемах OLT.

---

Рекомендації щодо використання

• Перевірка сумісності: Перед замовленням переконайтеся, що роз'єм Molex точно відповідає моделі вашого блоку ETP4830-A1 (можуть бути незначні відмінності в поколіннях).
• Максимальне навантаження: Не перевантажуйте кабель струмом понад 30А. Для потужних OTL (MA5680T під повним навантаженням) розгляньте можливість використання двох паралельних кабелів або кабелю з більшим перерізом.
• Прокладка в шафі: Фіксуйте кабель пластиковими стяжками, уникайте гострих кутів та контакту з гарячими поверхнями.
• Запас для ремонту: Завжди майте один запасний кабель на об'єкті для швидкої заміни у разі пошкодження.

---

Поширені проблеми та рішення

• Проблема: Роз'єм Molex не підходить або не фіксується в порту БЖ.
• Причина: Несумісність поколінь акумуляторів або пошкодження фіксатора.
• Рішення: Переконайтеся в точності моделі БЖ, перевірте візуально роз'єм на наявність пошкоджень.

• Проблема: OLT не вмикається, немає живлення.
• Причина: Поганий контакт в роз'ємі Molex, обрив кабелю.
• Рішення: Перепідключіть роз'єм, перевірте мультиметром цілісність кабелю та наявність напруги на його кінці.

• Проблема: Перегрівається роз'єм або кабель.
• Причина: Перевантаження за струмом, поганий контакт у з'єднанні.
• Рішення: Перевірте реальне споживання струму OLT, затягніть всі з'єднання, замініть кабель на аналогічний з більшим перерізом.

---

Висновок

Кабель живлення 3V3 -48V DC з роз'ємом Molex довжиною 1 метр є ідеальним рішенням для швидкого та безпомилкового розгортання систем живлення на базі Huawei ETP4830-A1. Його універсальна сумісність з найпоширенішими OLT та комутаторами ZTE і Huawei робить його незамінним компонентом для монтажників та інженерів, які цінують час, акуратність та надійність. Це рішення "під ключ", що мінімізує ризики помилок при монтажі та забезпечує стабільну роботу вашого мережевого обладнання.
