Кабель живлення 3v3 (48V)

Кабель живлення 3V3 -48V DC

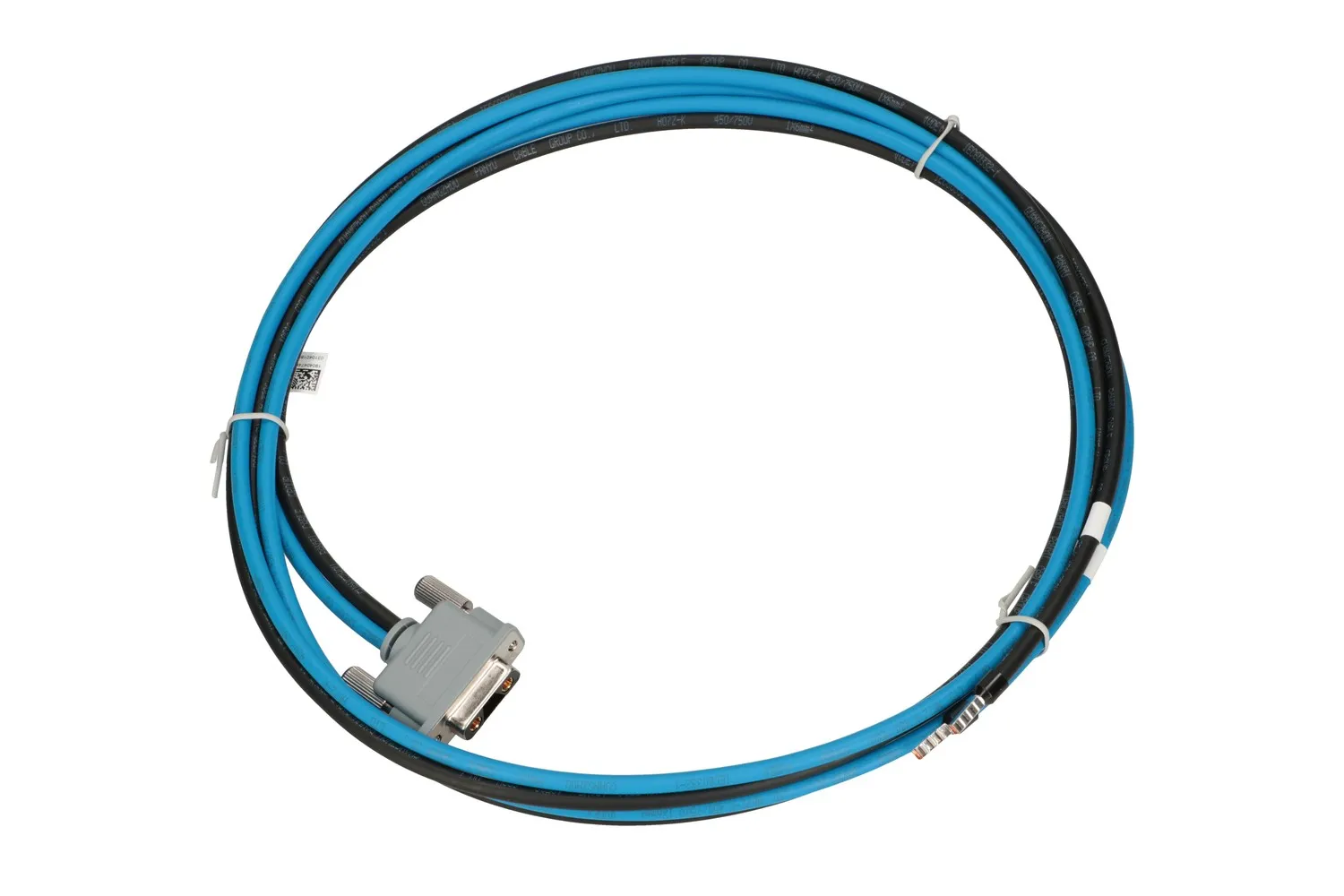

Спеціалізований силовий кабель живлення 3V3 -48V DC призначений для надійного та безпечного підключення комутаторів OLT до джерел живлення постійного струму. Цей уніфікований кабель забезпечує стабільну передачу енергії з мінімальними втратами напруги та максимальною струмовою здатністю, що критично важливо для безперебійної роботи телекомунікаційного обладнання.

---

Основні характеристики

• Тип пристрою: Трижильний силовий кабель постійного струму -48V DC.
• Конструкція кабелю:
  • Кількість жил: 3 окремо ізольовані жили.
  • Призначення жил:
    1. -48V (негатив) – основний силовий провід (зазвичай чорний або синій).
    2. RTN (Return/Positive) – провід повернення струму (зазвичай чорний).
  • Матеріали:
    • Жила: багатодротова мідь високої чистоти для гнучкості та мінімального опору.
    • Ізоляція: термостійкий ПВХ або безгалогенний матеріал (LSZH) для захисту від вогню.
    • Зовнішня оболонка: стійка до механічних пошкоджень, олій, UV-випромінювання.
• Технічні параметри:
  • Робоча напруга: до 60V DC (номінально 48V DC).
  • Робочий струм: до 30-40А (залежно від перерізу).
  • Температурний діапазон: від -40°C до +105°C для екстремальних умов.
  • Опір ізоляції: >100 МОм·км.
  • Стійкість до полум'я: відповідно до стандартів IEC 60332.

---

Сумісність з обладнанням

Кабель універсально підходить для живлення широкого спектру OLT та комутаторів:

• ZTE C320: Підключення до плати живлення SMXA або PRAM.
• ZTE C300: Підключення до плати живлення PRWH.
• ZTE C350: Підключення до відповідних клем живлення.
• Huawei MA5608T: Підключення до плат MPWC/MPWD.
• Huawei MA5683T: Підключення до плат живлення PRTE або аналогічних.
• Huawei MA5680T: Підключення до плати живлення PRTE.
• Також сумісний з: Huawei MA5800, MA5600, а також з обладнанням інших виробників, що використовують стандартне підключення -48V DC.

---

Конфігурації та варіанти

• Стандартні довжини: 1м, 1.5м, 2м, 3м, 5м (можливе виготовлення під замовлення).
• Переріз жил:
  • 4.0 мм²: для струмів до 25-30А (стандарт для більшості OLT).
  • 6.0 мм²: для струмів до 40А або довгих трас (>5м).
  • 2.5 мм²: для малопотужного обладнання або резервних з'єднань.
• Типи кінцевих роз'ємів:

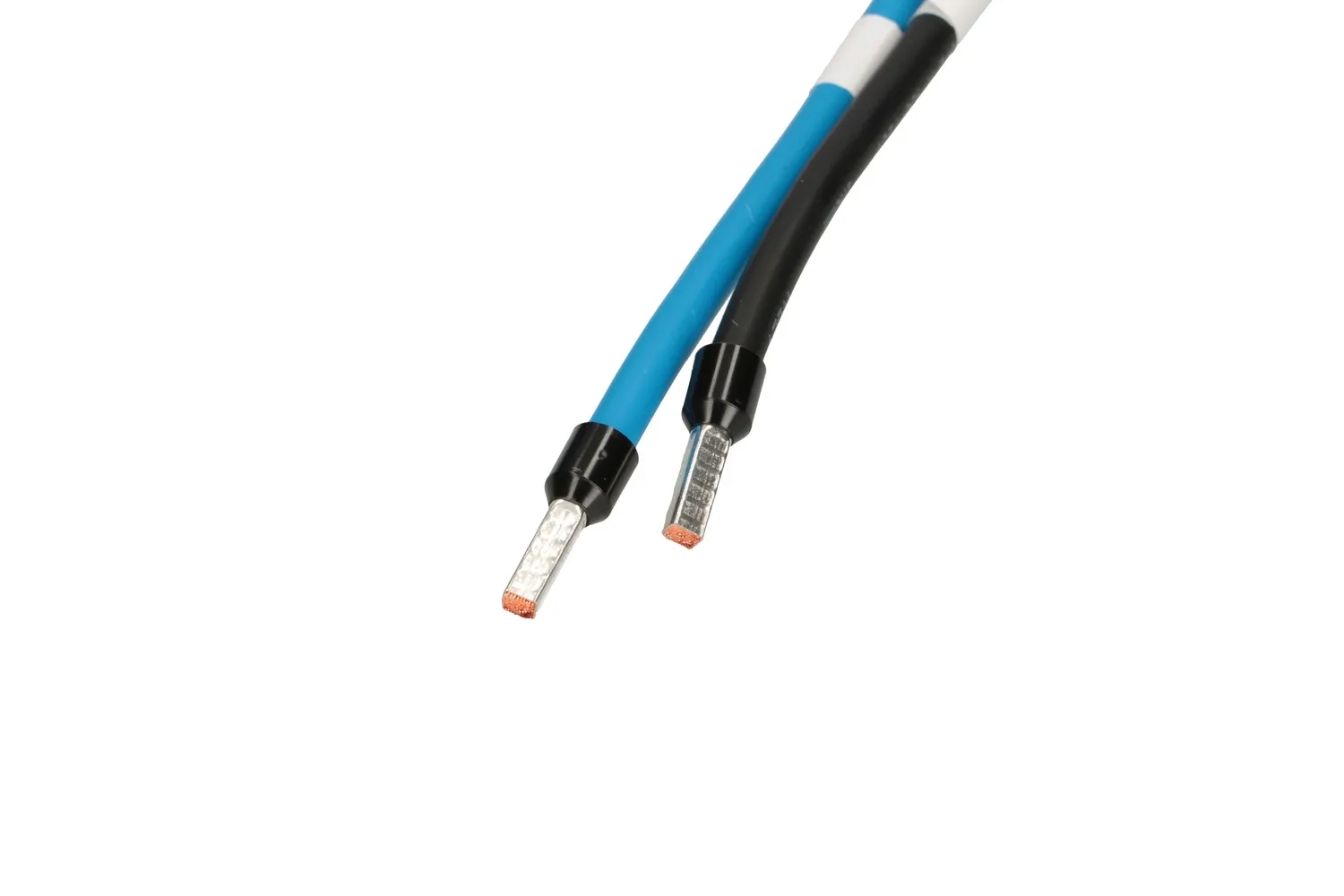

  1. З обпресованими наконечниками NShVI (втулковими):
     • Для підключення до стандартних винтових клем.
     • Наконечники з нікелюванням або лужінням для захисту від окислення.

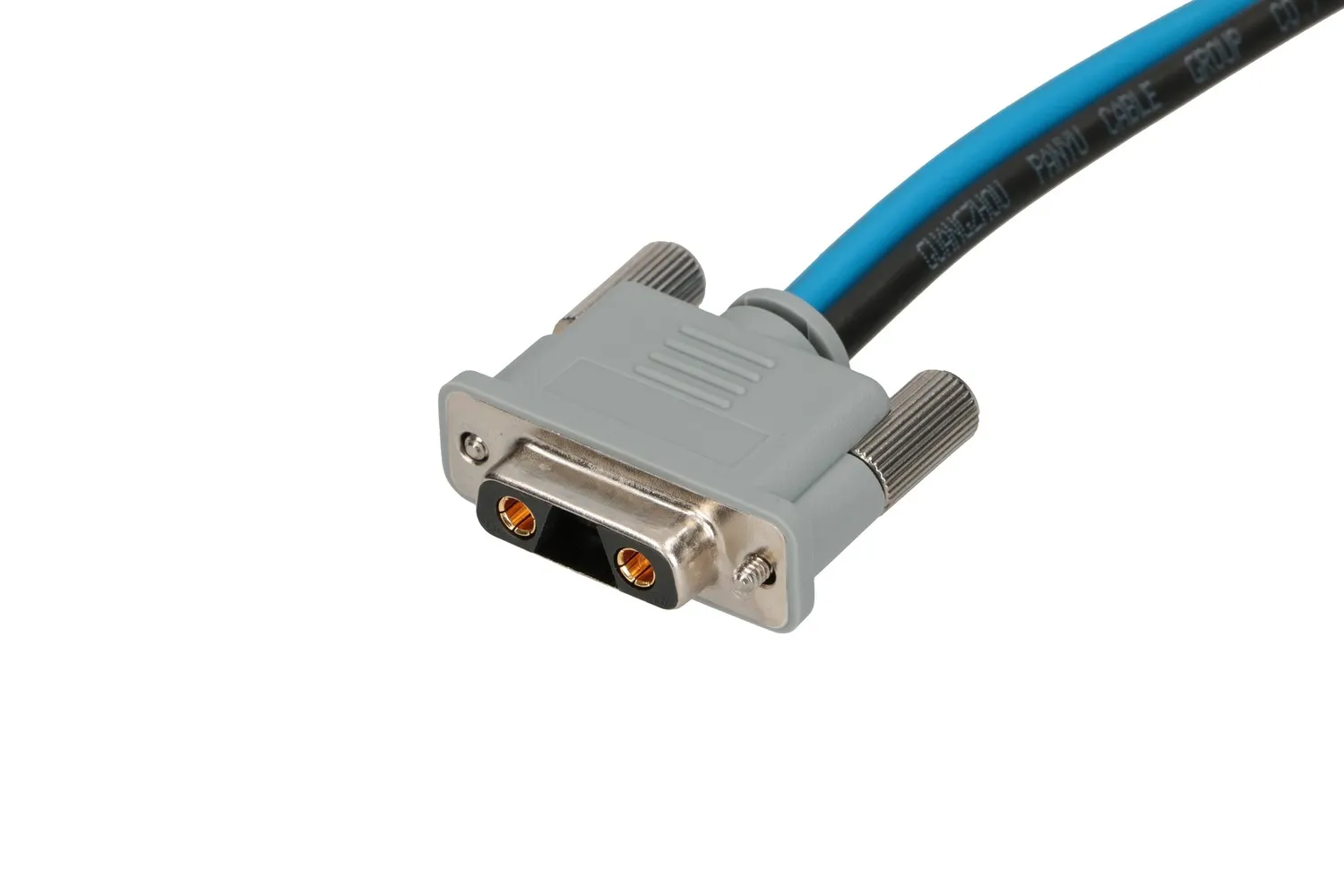

  2. З роз'ємами 3V3 PBC-MA/PBC-FE:
     • Готові збірки для безпосереднього підключення до плат живлення обладнання.
     • Економлять час монтажу та гарантують правильну полярність.
  3. Комбіновані варіанти:
     • З одного боку наконечники під клеми БЖ, з іншого - роз'єм під плату OLT.

---

Ключові переваги

• Універсальність: Один тип кабелю для десятків моделей обладнання різних виробників.
• Мінімальне падіння напруги: Оптимальний переріз та якість міді забезпечують стабільну напругу на кінці лінії.
• Пожежна безпека: Використання матеріалів LSZH запобігає поширенню полум'я та виділенню токсичних газів.
• Довговічність: Стійкість до окислення, вологи, механічних навантажень.
• Легкість монтажуГнучкість та міцність спрощують прокладку в шафах.

---

Розрахунок та вибір кабелю

• Формула розрахунку перерізу:
  • S = (2 × ρ × L × I) / ΔU
  • S - переріз (мм²), ρ - питомий опір міді (0.0175 Ом·мм²/м), L - довжина кабелю (м), I - струм (А), ΔU - допустиме падіння напруги (В).
• Практичні рекомендації:
  • Для OLT середньої потужності (струм 10-20А): достатньо 4.0 мм² на відстанях до 5м.
  • Для потужних комутаторів (струм 25-40А): використовувати 6.0 мм² або дві паралельні жили 4.0 мм².
  • Допустиме падіння напруги: не більше 0.5В на всій лінії живлення.
• Чинники, що впливають на вибір:
  1. Максимальний споживаний струм обладнання (дивитися в специфікації).
  2. Відстань між блоком живлення та OLT.
  3. Кількість паралельно підключених кабелів (для резервування).
  4. Температура навколишнього середовища (при високих температурах знижується струмова здатність).

---

Інструкція з монтажу та підключення

1. Підготовка:
   • Переконайтеся, що живлення відключене на обох кінцях.
   • Виміряйте необхідну довжину з запасом 10-15см для зручності.
   • Підготуйте інструмент: кримпер для обпресування, інструмент для зачистки ізоляції.
2. Підключення до блоку живлення:
   • Зачистіть ізоляцію на 10-12мм.
   • Обпресуйте наконечники NShVI відповідного діаметра.
   • Підключення до клем БЖ: чорний на "+", синій на "-".
   • Затягніть гвинты з рекомендованим моментом (зазвичай 1.2-1.5 Н·м).
3. Підключення до OLT/комутатора:
   • Для роз'ємів PBC: просто вставте до щільного клацання.
   • Для винтових клем: обпресуйте, підключіть згідно з маркуванням на платі (-48V, RTN, GND).
4. Фінальна перевірка:
   • Візуально оцініть якість всіх з'єднань.
   • Мультиметром перевірте опір між контактами (має бути <0.1 Ом).
   • Перевірте відсутність короткого замикання між жилами.
   • Увімкніть живлення та перевірте напругу на кінці кабелю.

---

Поширені помилки та їх запобігання

• Помилка: Використання кабелю недостатнього перерізу.
• Наслідок: Перегрів, падіння напруги, можливе відключення обладнання.
• Рішення: Завжди розраховуйте переріз з запасом 20-30%.

• Помилка: Неправильна полярність підключення.
• НаслідокМиттєве пошкодження плати живлення OLT.
• Рішення: Подвійна перевірка мультиметром перед подачею живлення.

• Помилка: Погане обпресування або відсутність наконечників.
• Наслідок: Підвищений опір, нагрівання, можливе іскріння.
• Рішення: Використовувати професійний кримпер та якісні наконечники.

---

Висновок

Кабель живлення 3V3 -48V DC є критично важливою ланкою в системі живлення телекомунікаційного обладнання. Правильно підібраний та якісно змонтований кабель гарантує стабільну роботу OLT та комутаторів, запобігає аварійним ситуаціям та зменшує втрати енергії. Інвестиція в якісний кабель із правильним перерізом — це інвестиція в надійність усієї мережевої інфраструктури.
