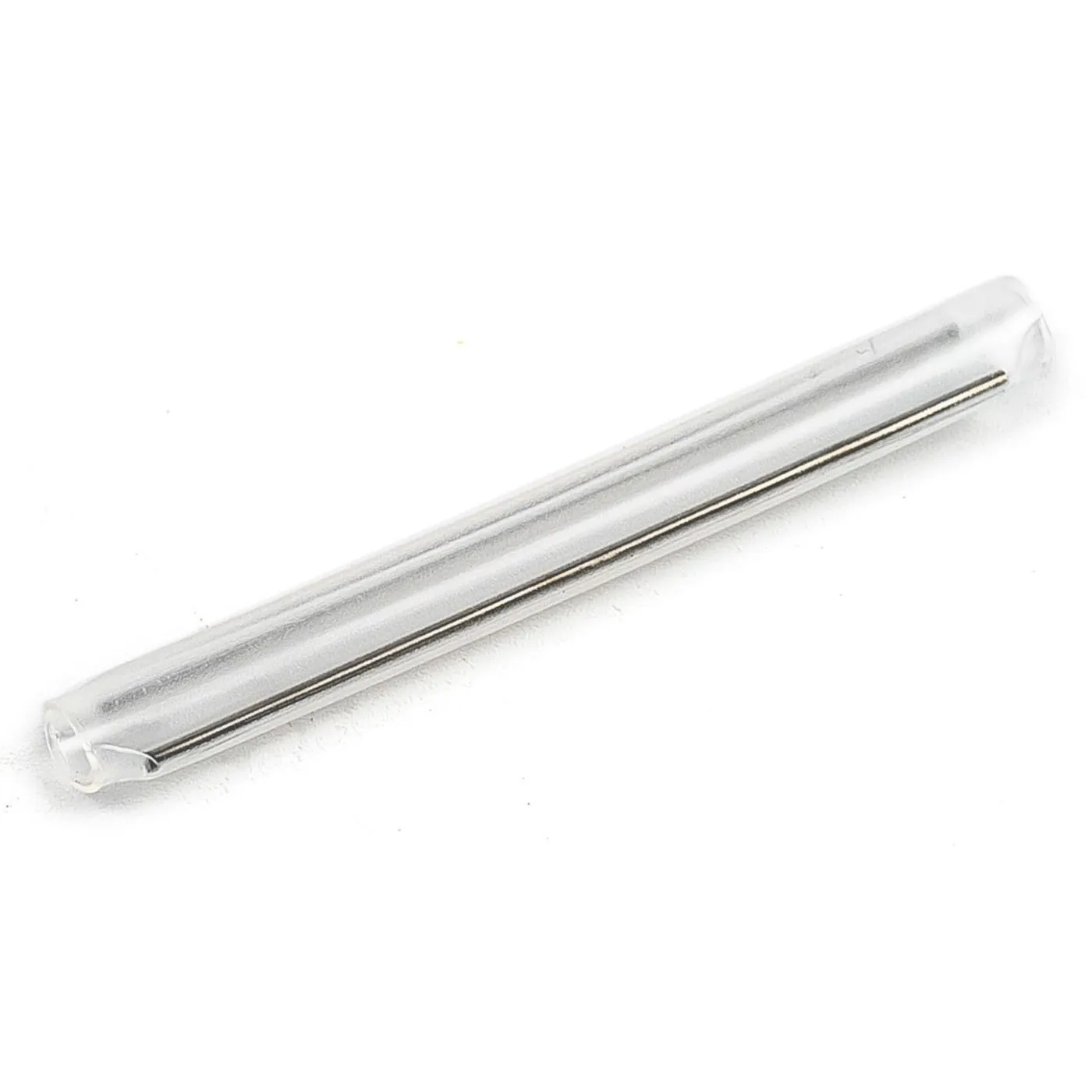

Гільза термоусаджувальна FTTH (40мм )

Термоусадка FTTH 40мм для армованих оптичних з'єднань

Спеціалізована термоусаджувальна гільза довжиною 40 мм призначена для надійного захисту, герметизації та механічного посилення місць зварювання армованих FTTH (Fiber To The Home) оптичних кабелів. Вона є основним витратним матеріалом при монтажі абонентських оптичних ліній, забезпечуючи довготривалу стійкість з'єднання до натягу, згину та впливу навколишнього середовища.

---

Основні характеристики

• Тип пристрою: Композитна термоусаджувальна гільза (фуза) з внутрішніми сталевими стрижнями.
• Призначення: Захист зварного з'єднання армованих (підсилених) оптичних кабелів, що використовуються у мережах FTTH/FTTB.
• Конструкція:
  • Зовнішня оболонка: Термоусаджувальна трубка на основі поліолефіну або іншого термопласту.
  • Внутрішній шар: Шар термоплавкого клею (hot melt adhesive), що розплавляється при нагріванні та герметизує з'єднання.
  • Армуючі елементи: Два сталеві стрижні, розташовані паралельно вздовж гільзи.
• Геометричні параметри:
  • Довжина гільзи: 40 мм (оптимально для з'єднання з урахуванням зачищення кабелю).
  • Внутрішній діаметр (до усадки): 3.5 мм – дозволяє легко розмістити кабель та зварне волокно.
  • Діаметр після усадки: 2.7 ± 0.1 мм – забезпечує щільне обтискання кабелю.
  • Параметри сталевих стрижнів:
    • Кількість: 2 шт.
    • Діаметр: 1.0 мм.
    • Довжина: 55 мм (трохи коротше гільзи для зручності монтажу).
• Технічні та експлуатаційні параметри:
  • Робочий температурний діапазон: від -45°C до +110°C – придатна для екстремальних кліматичних умов.
  • Температура початку усадки: 120°C.
  • Коефіцієнт подовжньої усадки: ±5%.
  • Межа міцності на розрив: 18 МПа – висока міцність на розрив.
  • Відносне подовження: 700% – висока еластичність до розриву.
  • Діелектрична міцність: 25 кВ/мм – відмінна електрична ізоляція.
  • Густина матеріалу: 0.94 г/см³.
• Кількість в упаковці: 100 шт (стандартна упаковка для професійного використання).

---

Принцип роботи та призначення компонентів

1. Термоусадка:
   • При нагріванні спеціальним тепловим пістолетом (або міні-пічкою зварювального апарата) трубка рівномірно усаджується, щільно обтискаючи кабель.
2. Термоплавкий клей:
   • Розплавляється та заповнює всі порожнини між кабелями, волокном та внутрішньою стінкою гільзи, утворюючи водонепроникний бар'єр.
3. Сталеві стрижні:
   • Основна функція: Механічне посилення та компенсація натягу. Вони приймають на себе основне механічне навантаження від армуючих елементів кабелю (кевлар, склопластик, дроти).
   • Важливо: Запобігають передачі натягу або вібрації безпосередньо на тонке оптичне волокно в зоні зварювання, що є найвразливішим місцем.

---

Типова процедура застосування (монтажу)

1. Підготовка:
   • Підготовте зварювальний апарат з тепловою пічкою або окремий тепловий пістолет.
   • Зачистіть обидва кінці FTTH кабелю, видаливши зовнішню оболонку, армуючі нитки та буферне покриття на необхідну довжину.
   • Надіньте термоусадну гільзу на один із кабелів до зварювання.
2. Зварювання:
   • Виконайте зварювання волокон за допомогою зварювального апарата.
   • Перемістіть гільзу так, щоб вона рівномірно розташувалася по центру зварного з'єднання, а сталеві стрижні розташувалися вздовж армуючих елементів кабелю.
3. Усадка:
   • Помістіть вузол з гільзою в теплову піч зварювального апарата або обдуйте рівномірно тепловим пістолетом з усіх боків.
   • Нагрівайте до повної усадки трубки та витікання розплавленого клею з обох торців (видно як прозорі краплі).
   • Дайте з'єднанню повністю охолонути.

---

Сфери застосування

• Побудова абонентських мереж FTTH/FTTB: З'єднання розподільчого та абонентського армованих кабелів у спліт-системах.
• Монтаж у зовнішніх оптичних розподільчих коробках (уличные боксы).
• Ремонт пошкоджених FTTH кабелів в польових умовах.
• Створення перехідів з армованого на неармований кабель.

---

Ключові переваги

• Висока механічна міцність: Сталеві стрижні забезпечують захист від натягу та вигину, що критично важливо для підвісних кабелів.
• Повна герметизація: Термоплавкий клей створює непроникний для вологи бар'єр, запобігаючи корозії та утворенню бульбашок взимку.
• Швидкість монтажу: Процес усадки займає 60-90 секунд.
• Довговічність: Матеріали стійкі до УФ-випромінювання, озону та перепадів температур.
• Стандартизований розмір: Ідеально підходить для типових FTTH кабелів діаметром ~3мм після зачищення.

---

Варіанти та аналоги

• Без сталевих стрижнів: Звичайні термоусадки для неармованих (дроп) кабелів. Не можуть замінити гільзу FTTH 40мм зі стрижнями!
• Інші довжини: Існують гільзи 40 мм, 50 мм, 65 мм. Вибір залежить від типу кабелю та вимог до міцності.
• Кольорове маркування: Часто виготовляються в кольорах для ідентифікації типу волокна (наприклад, жовтий – SM, сірий – MM).

---

Висновок

Гільза термоусаджувальна FTTH 40мм зі сталевими стрижнями є професійним та обов'язковим рішенням для будь-яких робіт з армованими оптичними кабелями. Вона забезпечує не просто захист зварного шва, а створює міцне, герметичне та довговічне з'єднання, здатне витримувати експлуатаційні навантаження протягом десятиліть. Використання таких гільз – запорука якісної та надійної абонентської оптичної мережі.
