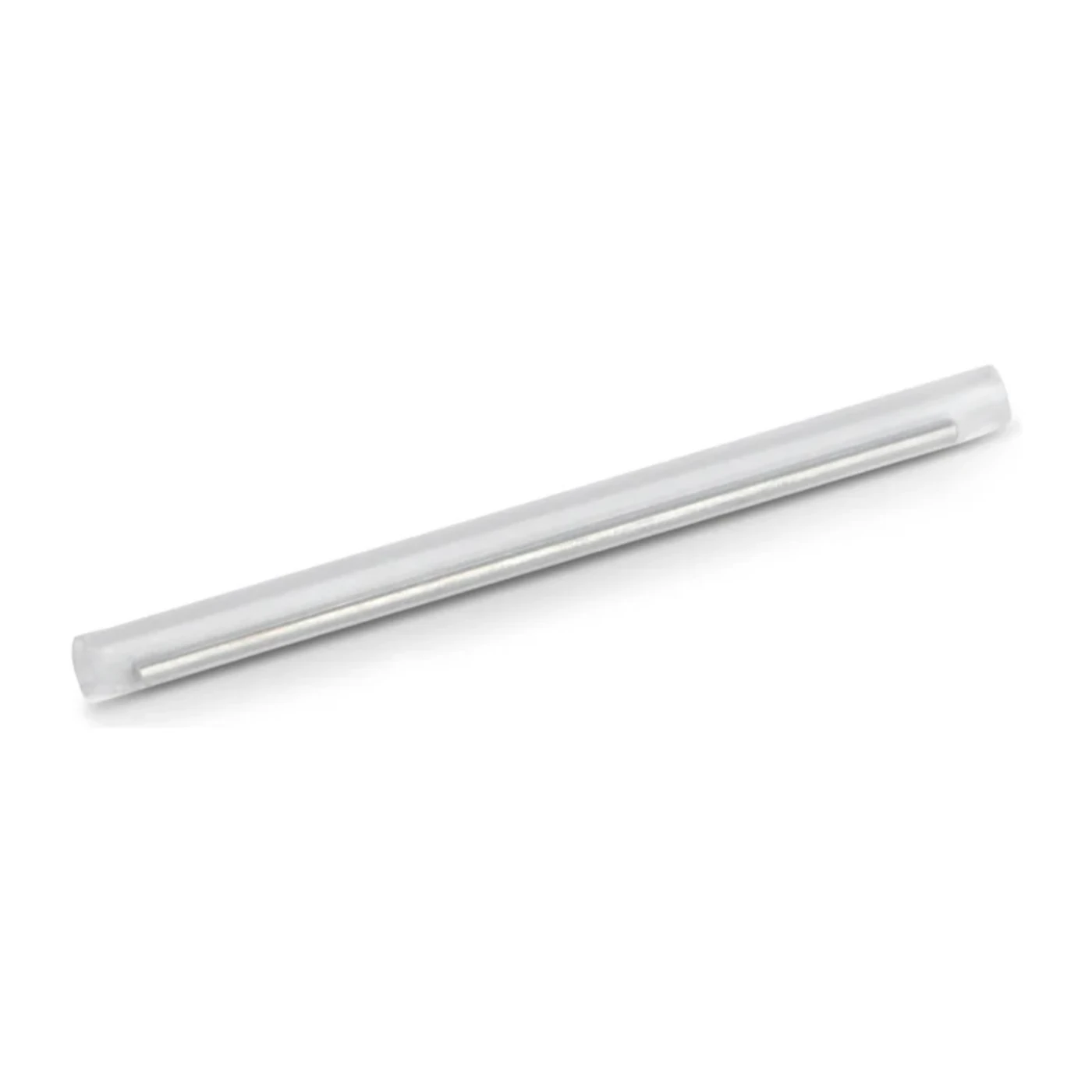

Гільза термоусаджувальна (40мм )

Термоусадка 40мм з одним сталевим стрижнем для оптичних волокон 125 мкм

Спеціалізована термоусаджувальна гільза довжиною 40 мм призначена для надійного захисту та механічного посилення місць зварювання оптичних волокон діаметром 125 мкм. Конструкція з одним армуючим стрижнем забезпечує оптимальний баланс міцності та компактності, роблячи її універсальним рішенням для широкого спектру оптичних кабелів.

Основні характеристики

• Тип пристрою: Композитна термоусаджувальна гільза (фуза) з одним внутрішнім сталевим стрижнем.
• Призначення: Захист зварного з'єднання оптичних волокон стандартного діаметру 125 мкм та армованих оптичних кабелів середньої потужності.
• Конструкція:
  • Зовнішня термоусаджувальна оболонка: З поліолефіну з добавками для стійкості до УФ та хімічного впливу.
  • Внутрішній герметизуючий шар: Термоплавкий клей, що забезпечує повну герметизацію з'єднання.
  • Армуючий елемент: Один сталевий стрижень діаметром 1.2 мм.
• Геометричні параметри:
  • Довжина гільзи: 40 мм (стандарт для більшості зварювальних апаратів).
  • Внутрішній діаметр (до усадки): 3.5 мм – забезпечує вільне розміщення кабелю та волокна.
  • Діаметр після усадки: 2.7 ± 0.1 мм – щільне обтискання кабелю.
  • Параметри сталевого стрижня:
    • Кількість: 1 шт.
    • Діаметр: 1.2 мм (товщий за стрижні у двострижневих моделей).
    • Довжина: 55 мм (оптимальна для розподілу навантаження).
• Технічні та експлуатаційні параметри:
  • Робочий температурний діапазон: від -45°C до +110°C – дозволяє експлуатацію в екстремальних умовах.
  • Температура початку усадки: 120°C.
  • Коефіцієнт подовжньої усадки: ±5%.
  • Межа міцності на розрив: 18 МПа.
  • Відносне подовження: 700% – висока еластичність.
  • Діелектрична міцність: 25 кВ/мм – відмінна електрична ізоляція.
  • Густина матеріалу: 0.94 г/см³.
• Кількість в упаковці: 100 шт (промислова упаковка для професійного використання).

Принцип роботи та відмінності від двострижневих моделей

• Конструктивна відмінність: Наявність одного стрижня діаметром 1.2 мм замість двох діаметром 1.0 мм.
• Переваги однострижневої конструкції:
  1. Простота позиціювання: Не потрібно вирівнювати два стрижні щодо армуючих елементів кабелю.
  2. Краща універсальність: Ідеально підходить для кабелів з центральним силовим елементом або одним основним армуючим шаром.
  3. Ефективна передача навантаження: Один товщий стрижень ефективно компенсує осьове навантаження.
• Головна функція стрижня: Прийняття механічного навантаження (натягу, стиску, вібрації) від армуючих елементів кабелю та захист від їх передачі на крихітне оптичне волокно в зоні зварювання.

Типова процедура застосування

1. Підготовка:
   • Надіньте гільзу на один із кабелів перед зварюванням.
   • Зачистіть кабелі та підготуйте волокна 125 мкм до зварювання.
2. Зварювання та позиціонування:
   • Виконайте зварювання волокон.
   • Перемістіть гільзу на місце з'єднання так, щоб сталевий стрижень розташувався вздовж основного силового елемента кабелю.
3. Термообробка:
   • Помістіть вузол у теплову піч зварювального апарата (режим "HEAT") або обробіть тепловим пістолетом.
   • Нагрівайте до повної усадки (60-90 секунд) та появи розплавленого клею з торців.
   • Дайте охолонути до повного затвердіння.

Сфери застосування

• Монтаж розподільчих оптичних кабелів середньої потужності з армуванням.
• Роботи в оптичних муфтах та розподільчих коробках (сплайс-касетах).
• Ремонт магістральних та зонових кабелів.
• Створення перехідних з'єднань між різними типами кабелів з армуванням.
• Підземні та підвісні оптичні лінії, де присутнє помірне механічне навантаження.

Порівняння з двострижневими гільзами FTTH

Ключові переваги

• Універсальність: Ідеально підходить для переважної більшості типів армованих оптичних кабелів з волокном 125 мкм.
• Надійна механічна міцність: Один товщий стрижень ефективно захищає з'єднання від натягу та вібрації.
• Повна герметизація: Термоплавкий клей створює водонепроникний бар'єр, запобігаючи корозії та впливу вологи.
• Температурна стійкість: Широкий робочий діапазон дозволяє експлуатацію в кліматичних умовах України.
• Економічна ефективність: Оптимальне співвідношення ціна/якість для професійного монтажу.

Рекомендації щодо використання

• Вибір між одно- та двострижневими гільзами:
  • Оберіть однострижневу (1.2 мм) для кабелів з чітко вираженим центральним силовим елементом.
  • Оберіть двострижневу для плоских або круглих FTTH кабелів з розподіленим по периметру армуванням (кевларові нитки).
• Контроль якості усадки:
  • Після усадки переконайтеся, що з обох торців гільзи виступив розплавлений клей (прозорі краплі).
  • Візуально оцініть рівномірність усадки – не повинно бути міхурів або неушкоджених ділянок.
• Зберігання:
  • Зберігайте в оригінальній упаковці в сухому приміщенні, захищеному від прямого сонця.
  • Уникайте високої температури на складі, щоб запобігти передчасної усадці.

Висновок

Гільза термоусаджувальна 40мм з одним сталевим стрижнем діаметром 1.2 мм є основним вибором для професійного монтажу більшості типів армованих оптичних кабелів. Її універсальна конструкція поєднує в собі достатню механічну міцність, відмінну герметизацію та зручність у використанні. Це надійне рішення для створення довговічних оптичних з'єднань, що відповідають сучасним вимогам до якості телекомунікаційних мереж.
