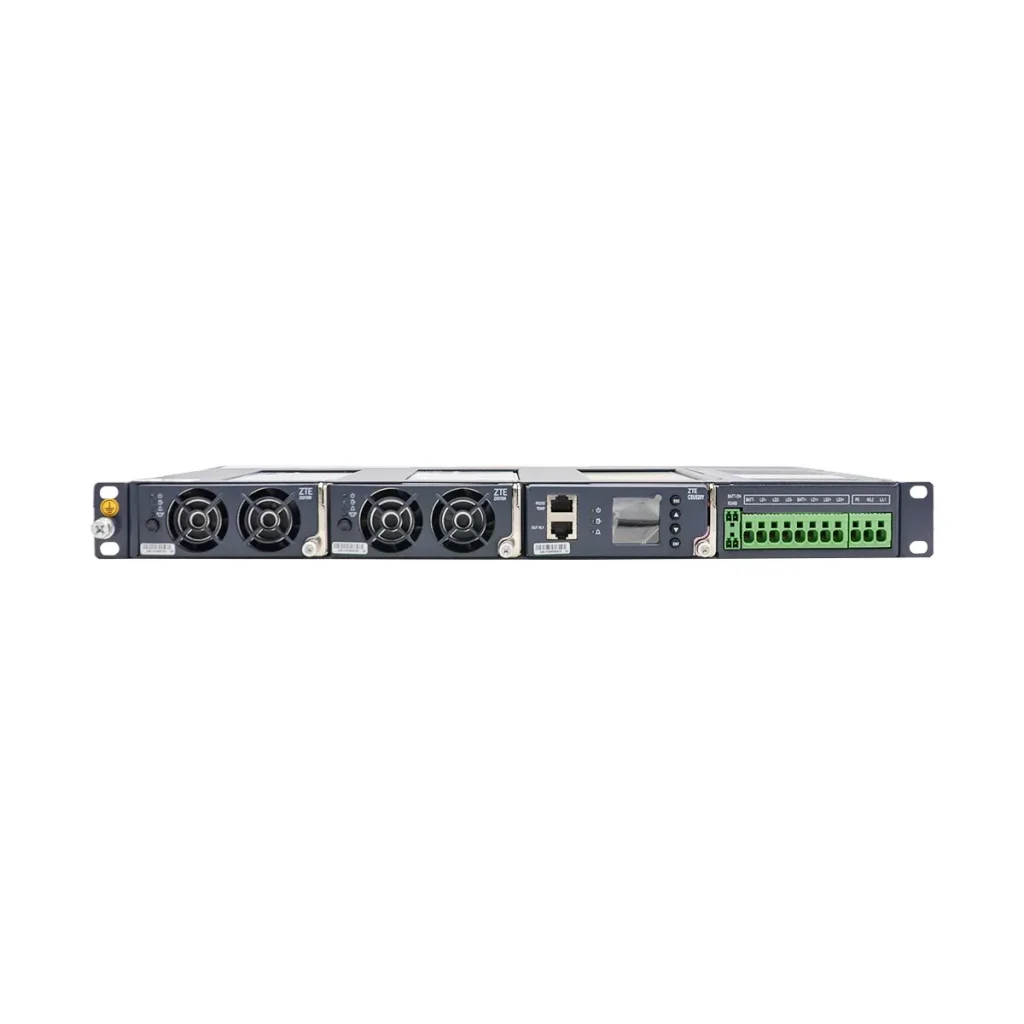

Блок живлення ZTE ZXDU48 B600 60A

Блок живлення ZTE ZXDU48 B600 (-48V/60A)

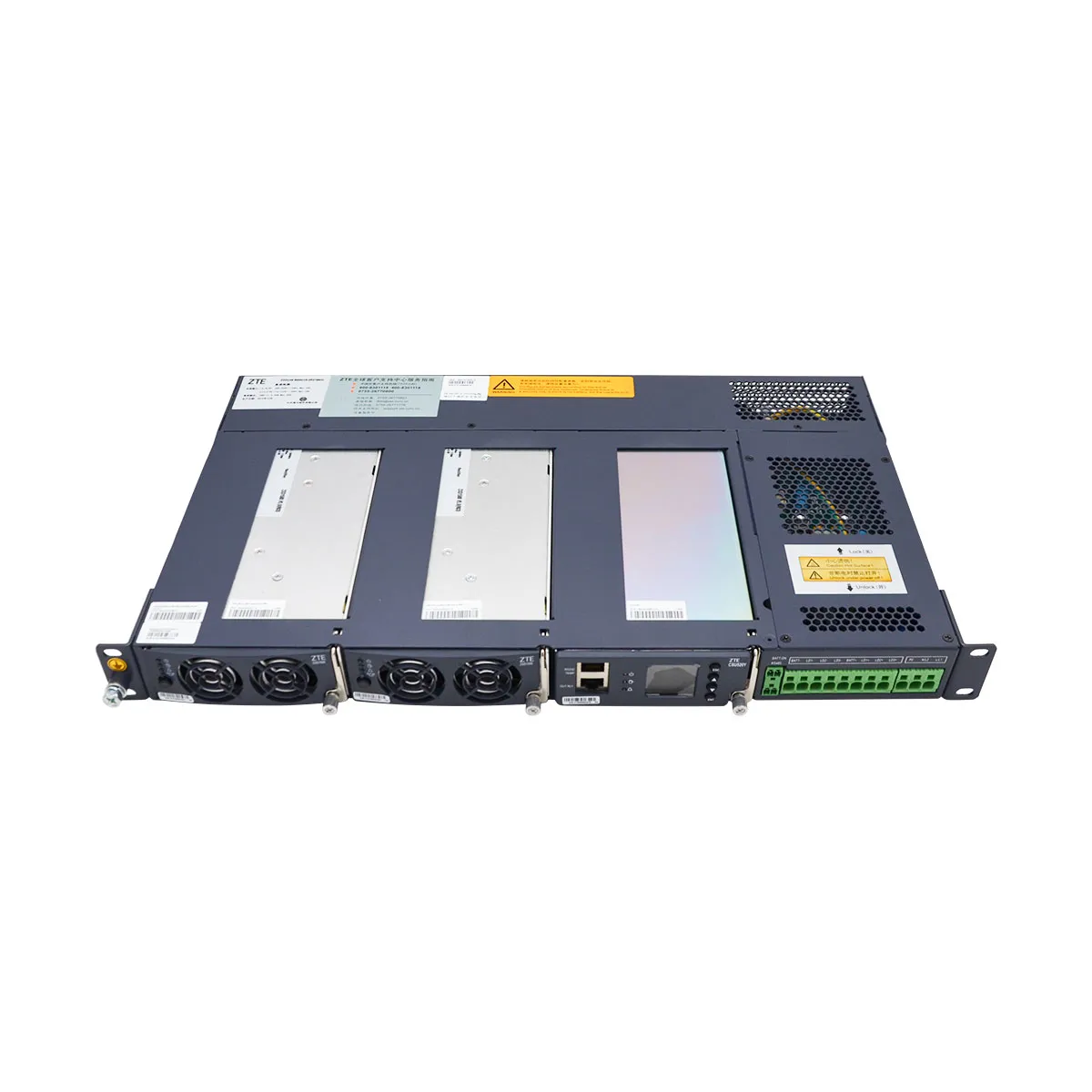

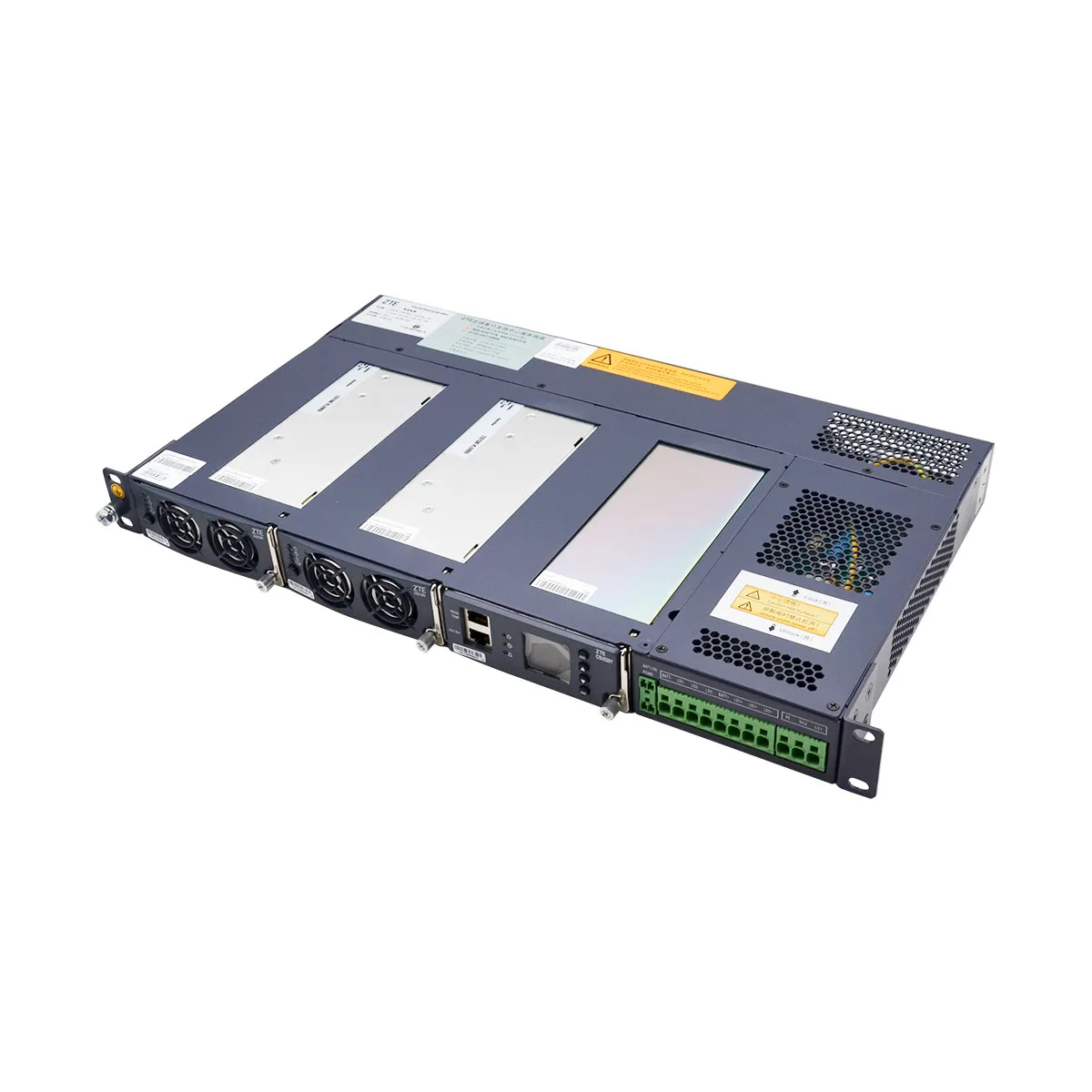

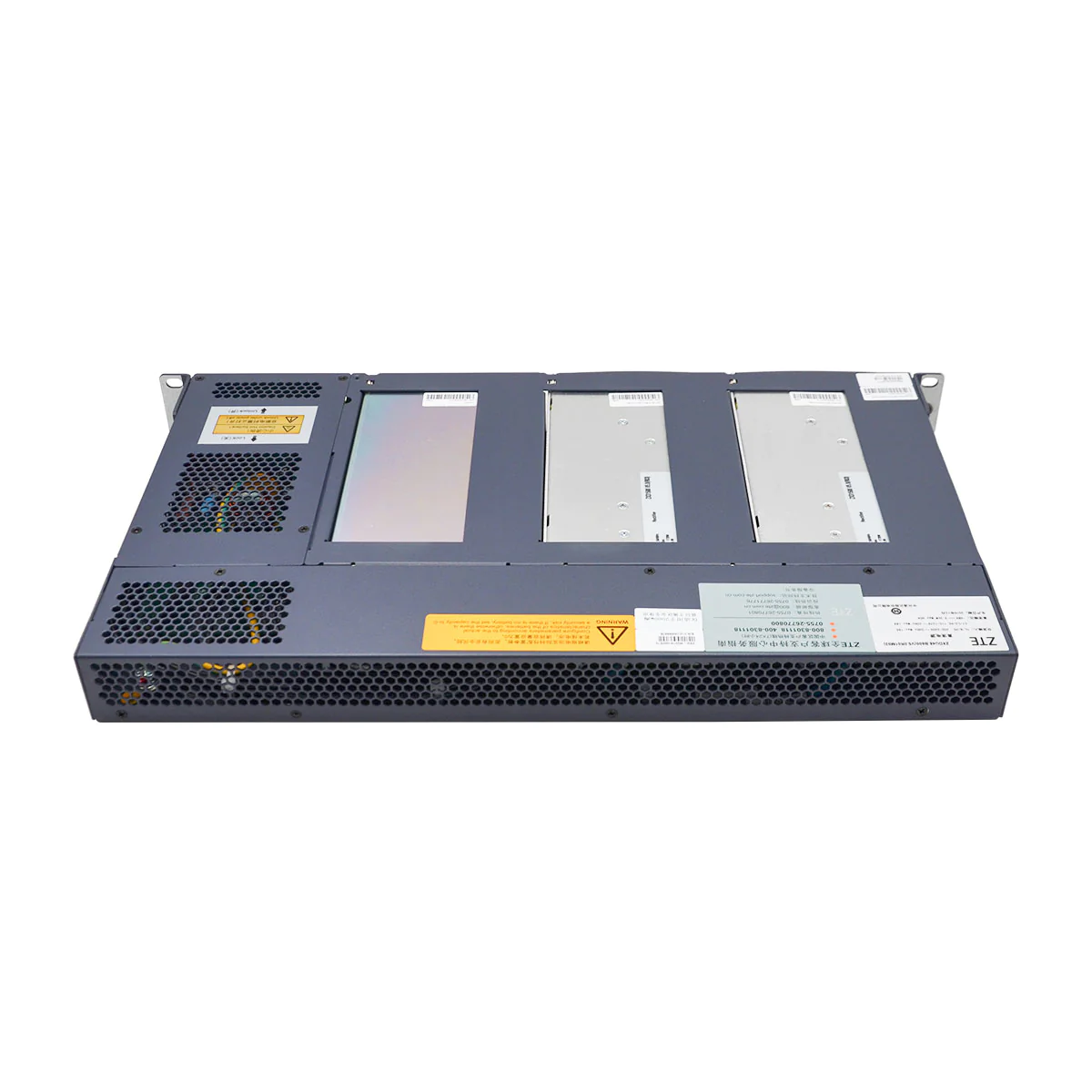

ZTE ZXDU48 B600 є високоінтегрованою та компактною вбудованою системою живлення постійного струму формату 1U. Вона розроблена для надійного та ефективного електропостачання високонавантаженого комунікаційного обладнання з номіналом -48V DC. У повній конфігурації система оснащена двома випрямлячами, що забезпечує максимальну потужність 60А з резервуванням N+1 або сумарну потужність для живлення складних вузлів.

---

Основні характеристики

• Тип пристрою: Вбудована система живлення постійного струму (Embedded DC Power System), 1U
• Загальна вихідна потужність: До 3200 Вт (60A * 53.5V)
• Номінальна вихідна напруга: -48V DC (робоча ~53.5 V DC)
• Максимальний вихідний струм (повна конфігурація): 60 А
• Вхідна напруга:
  • AC вхід: Однофазна трипровідна система (L/N/PE). Підтримує:
    • 220 V / 380 V мережі.
    • Сумісна з підключенням 110V за схемою подвійної лінії (dual live wire).
• Типорозмір: Шассі висотою 1U (1 юніт), шириною 19 дюймів для монтажу в стандартну стійку.
• Конфігурація:
  • Шассі ZXDU48 B600: 1U корпус з вбудованими слотами та розподільною панеллю.
  • Модулі живлення (PSU): Встановлено 2 високоефективних випрямляча ZXD1500 (V5.0). Кожен модуль забезпечує вихідну потужність до 1600 Вт та струм до 30А. Сумарно – 60А/3200 Вт.

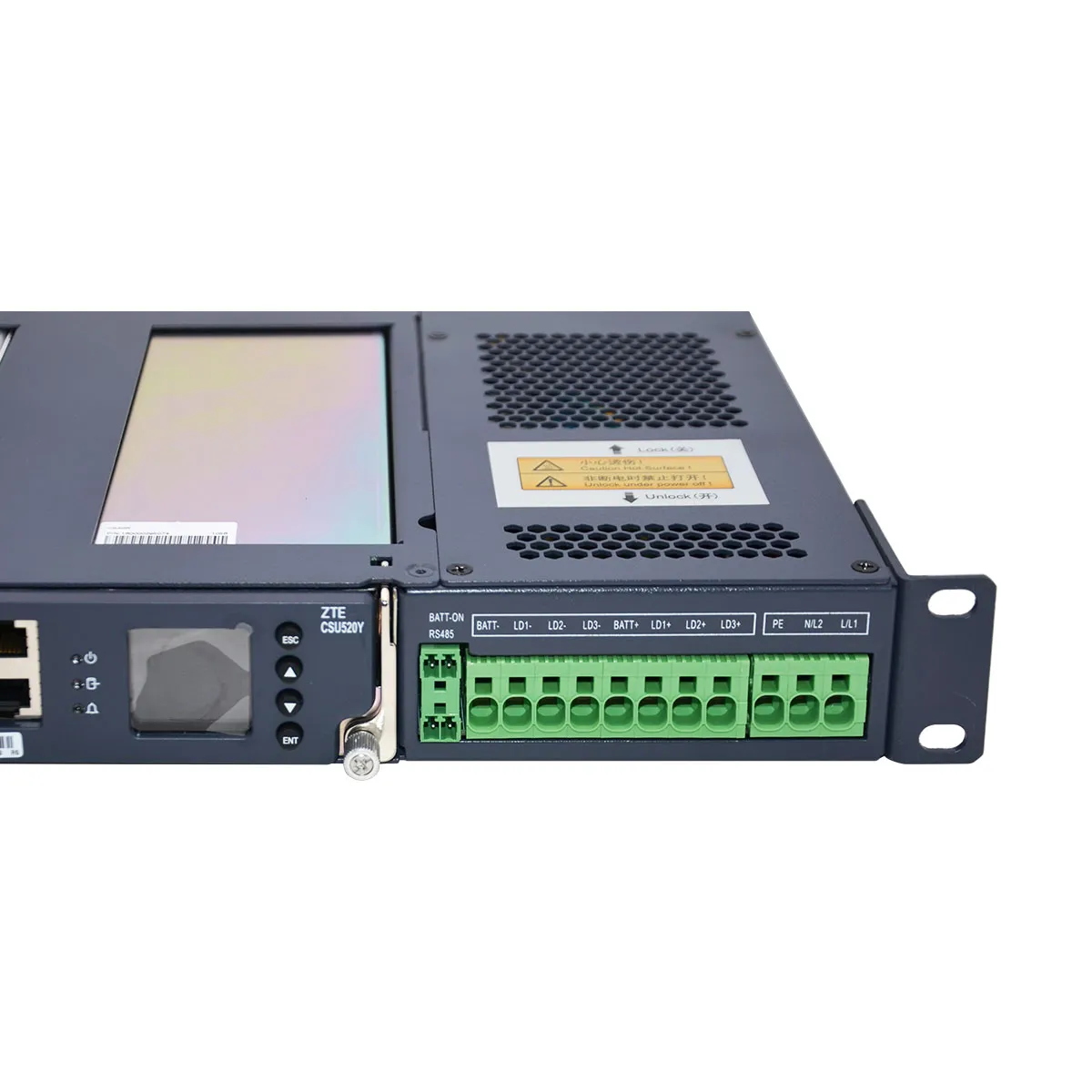

  • Модуль контролю (CSU): 1 модуль моніторингу та керування ZTE CSU520Y.
• Режими роботи:
  • Паралельна робота на повну потужність: Для живлення навантаження до 60А.
  • Резервування N+1: Для критично важливих систем з навантаженням до 30А. Один модуль є робочим, другий знаходиться в гарячому резерві, готовий взяти навантаження при відмові першого.
• Ключові технологічні показники:
  • ККД системи: ≥ 95% (при номінальному вводі та 50% навантаженні).
  • Надійність (MTBF): ≥ 320,000 годин (без урахування акумуляторів).
  • Термін служби: 10 років.
  • Захист від перегріву: Автоматичне зниження потужності при температурі >55°C та відключення при >75°C.
• Фізичні параметри:
  • Розміри (ВxШxГ): 43.6 мм x 482.6 мм x 262 мм.
  • Вага: Близько 8 кг.
• Кліматичні умови:
  • Робоча температура: -33°C до +55°C (з деградацією).
  • Висота: До 2000 м – повна потужність; вище – зниження на 1% на кожні 100 м.

---

Ключові переваги

• Екстремально висока щільність потужності: Потужність 60А (3200 Вт) в корпусі всього 1U є видатним показником, що дозволяє заощадити дорогоцінне місце в стійці.
• Надійність з резервуванням N+1: Два модулі забезпечують вбудовану можливість резервування, критично важливу для безперебійної роботи телекомунікаційних вузлів.
• Висока енергоефективність: ККД ≥95% забезпечує мінімальні експлуатаційні витрати на електроенергію.
• Універсальне вхідне живлення: Підтримка мереж 110V/220V/380V робить систему гнучкою для глобального застосування.
• Промислова міцність та довговічність: Розрахована на експлуатацію в складних умовах з тривалим терміном служби.
• Інтелектуальне теплове управління: Автоматичне регулювання потужності та захист від перегріву гарантують стабільну роботу.

---

Сфери застосування

• Високонавантажені OLT та агрегаційні вузли: Для живлення потужних OLT (наприклад, ZTE C300, C350) та комутаторів ядра/агрегації.
• Базові станції мобільного зв'язку високої потужності: Для сайтів 4G/LTE та 5G з великою кількістю радіомодулів.
• Центральні офіси операторів зв'язку (CO): Де потрібна компактність та висока потужність.
• Малі та середні ЦОД: Як джерело -48V DC для телекомунікаційного обладнання.

---

Рекомендації щодо використання

• Стратегія використання:
  • Для максимальної потужності: Використовуйте обидва модулі в паралельному режимі для навантажень до 60А.
  • Для максимальної надійності: Налаштуйте режим резервування N+1, обмеживши робоче навантаження 30А. Це забезпечить безперебійну роботу при виході з ладу будь-якого модуля.
• Планування електричного вводу: Потужність 3200Вт вимагає належного підходу до вхідної електричної лінії (переріз кабелю, номінал автомата захисту).
• Охолодження: Інтенсивне тепловиділення при повному навантаженні. Забезпечте потужну вентиляцію в стійці та дотримуйтесь рекомендованого температурного режиму.
• Підключення акумуляторів: Для організації резервного живлення необхідно підключити зовнішні акумуляторні батареї до відповідних клем шассі. Розрахуйте ємність АКБ відповідно до навантаження та необхідного часу автономії.
• Монтаж: Дотримуйтесь вимог до установки (горизонтально, у вертикальній стійці без вібрацій).

---

Висновок

ZTE ZXDU48 B600 у повній конфігурації 60А є потужним, компактним та надійним рішенням для живлення найбільш енергоємних вузлів сучасної телекомунікаційної інфраструктури. Поєднуючи екстремальну щільність потужності (3200Вт/1U), високий ККД, універсальність введення та можливість резервування, вона стає ідеальним вибором для операторів, які будують високопродуктивні та відмовостійкі мережі в умовах обмеженого простору.
