Блок живлення ZTE ZXDU48 B600 30A

Блок живлення ZTE ZXDU48 B600 (-48V/30A)

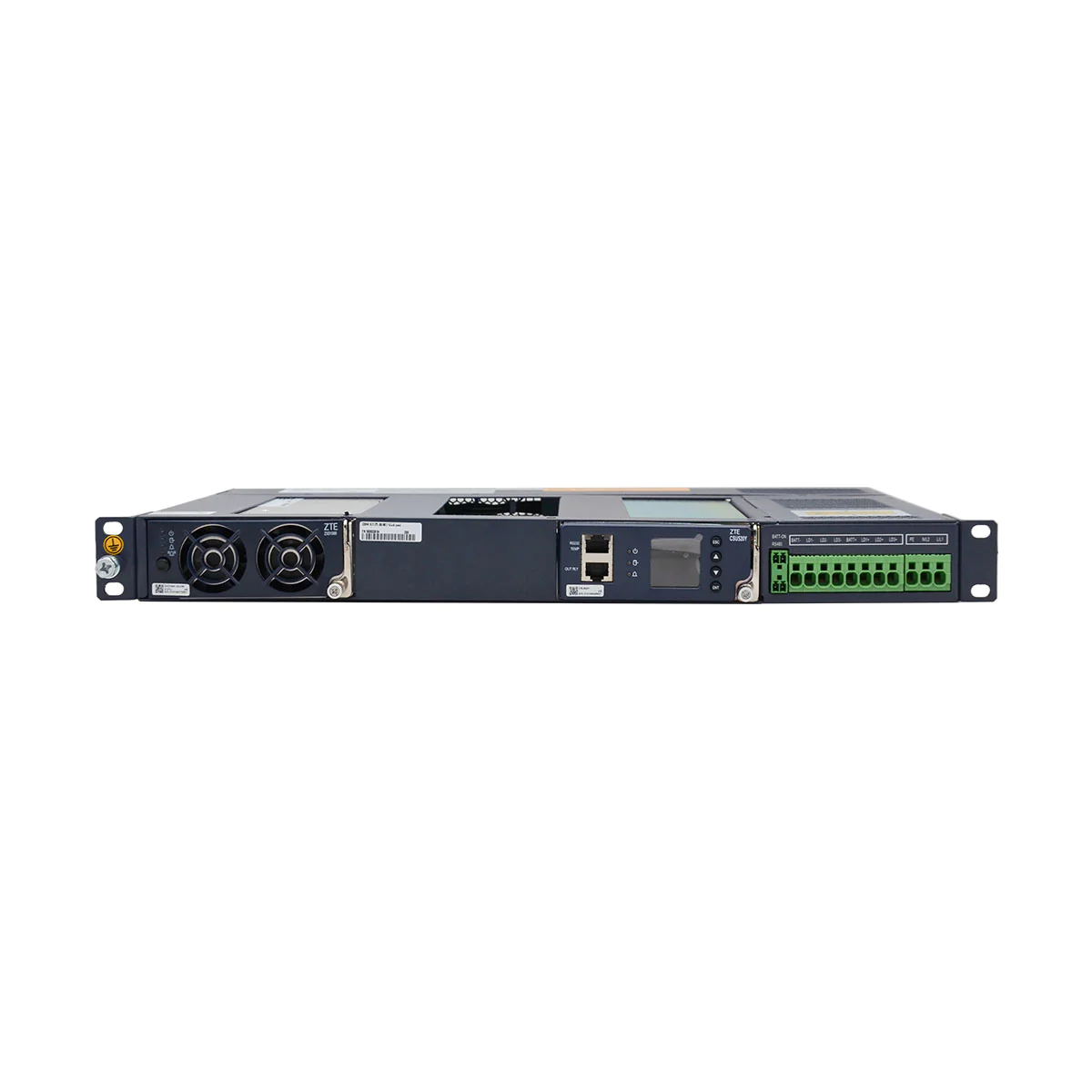

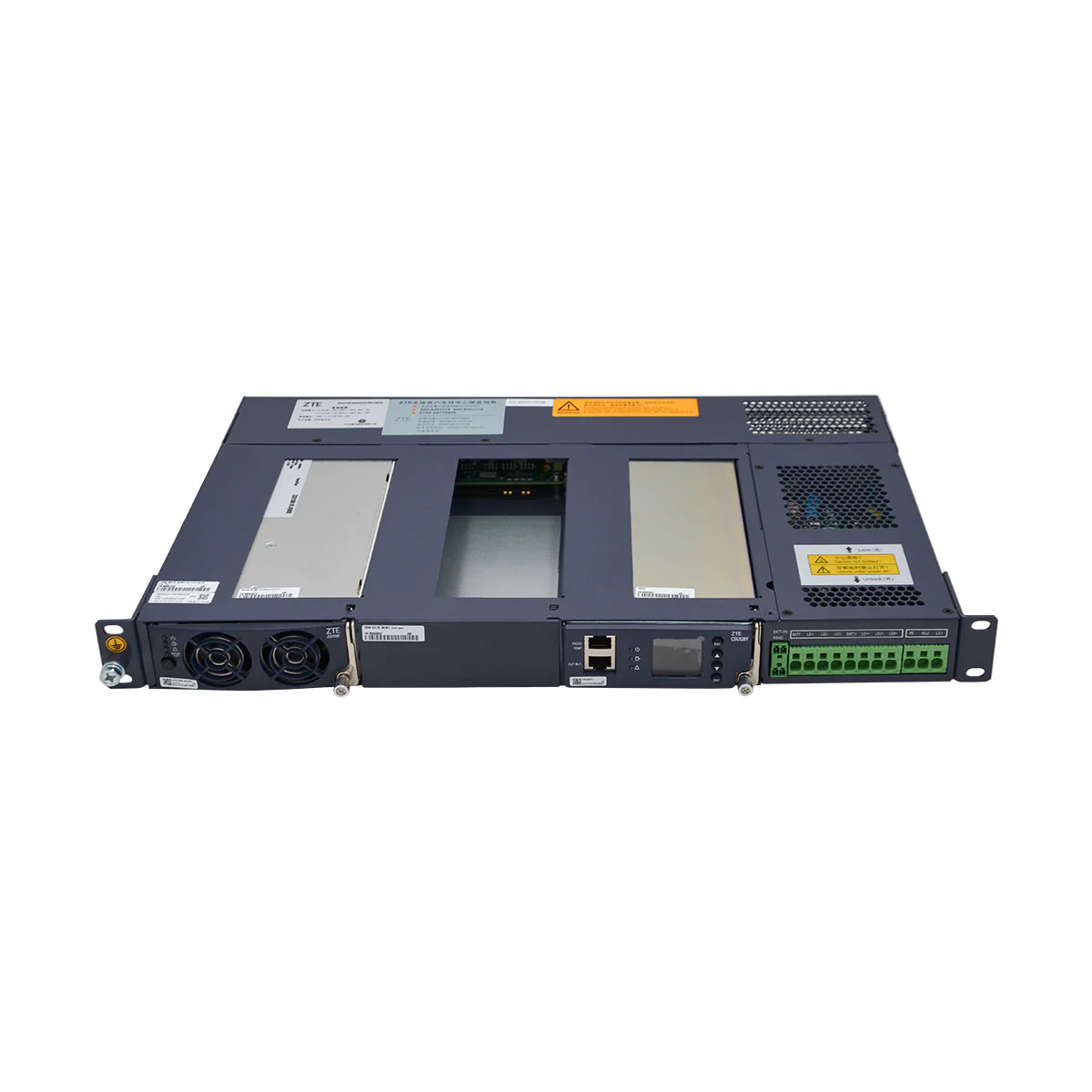

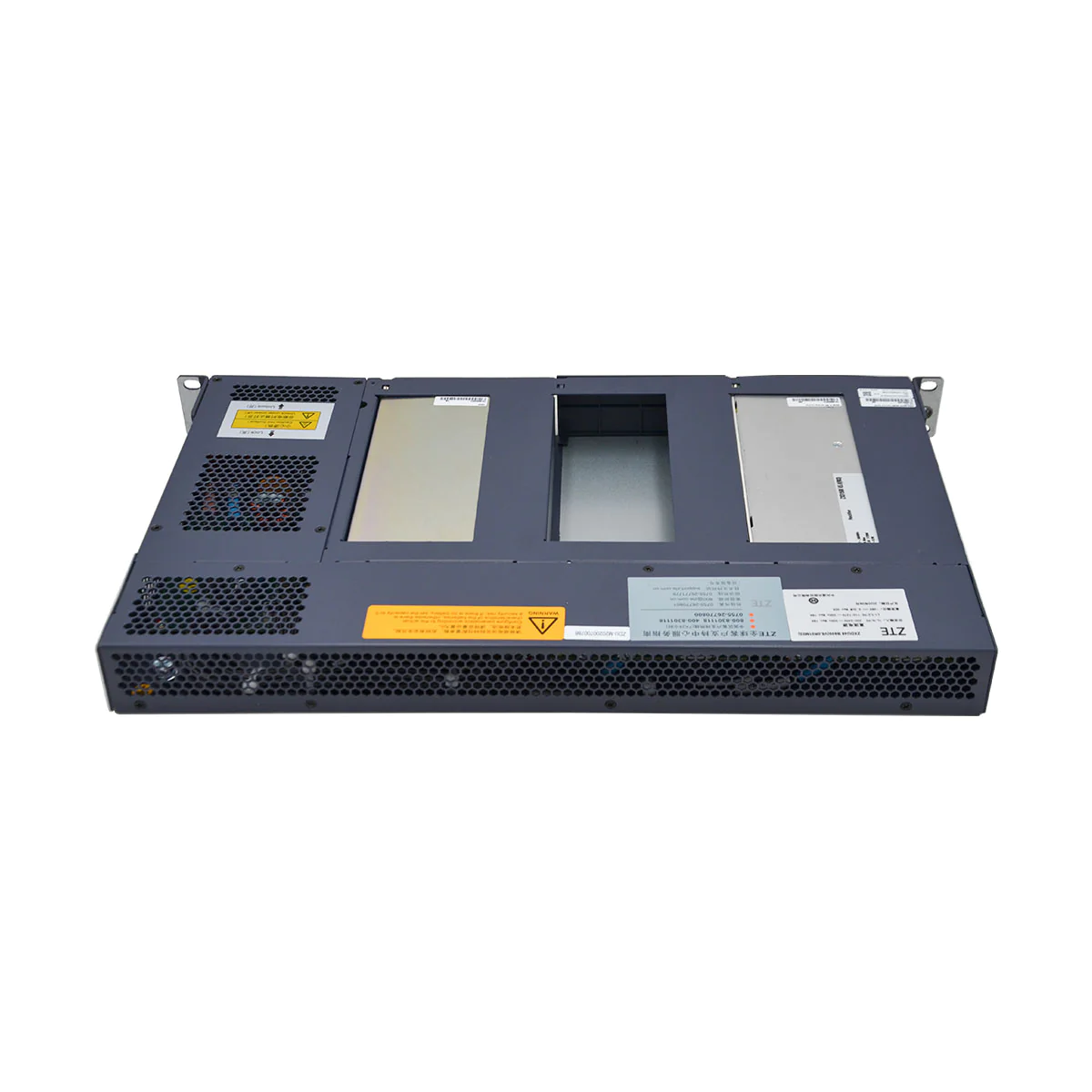

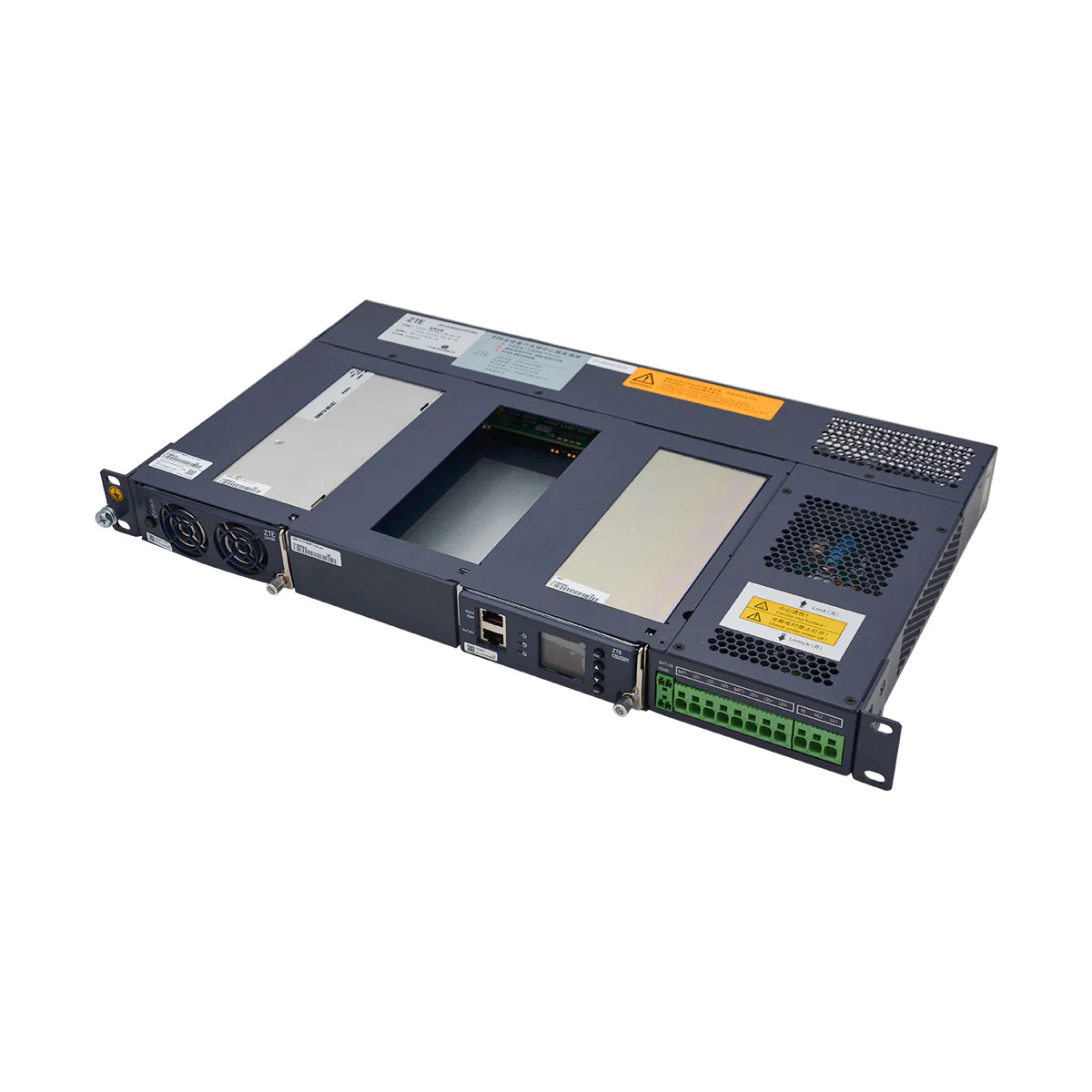

ZTE ZXDU48 B600 є високоінтегрованою та компактною вбудованою системою живлення постійного струму формату 1U. Вона розроблена для надійного електропостачання комунікаційного обладнання з номіналом -48V DC і може комплектуватися одним або двома випрямлячами. У даній конфігурації представлена версія з одним модулем живлення та максимальним вихідним струмом 30А.

---

Основні характеристики

• Тип пристрою: Вбудована система живлення постійного струму (Embedded DC Power System), 1U
• Загальна вихідна потужність: До 1600 Вт (30A * 53.5V)
• Номінальна вихідна напруга: -48V DC (робоча ~53.5 V DC)
• Максимальний вихідний струм (конфігурація з 1 модулем): 30 А
• Вхідна напруга:
  • AC вхід: Однофазна трипровідна система (L/N/PE). Підтримує:
    • 220 V / 380 V мережі.
    • Сумісна з підключенням 110V за схемою подвійної лінії (dual live wire).
• Типорозмір: Шассі висотою 1U (1 юніт), шириною 19 дюймів для монтажу в стандартну стійку.
• Конфігурація:
  • Шассі ZXDU48 B600: 1U корпус з вбудованими слотами та розподільною панеллю.
  • Модуль живлення (PSU): Встановлений 1 високоефективний випрямляч ZXD1500 (V5.0). Один модуль забезпечує вихідну потужність до 1600 Вт та струм до 30А.
  • Модуль контролю (CSU): 1 модуль моніторингу та керування ZTE CSU520Y.
• Масштабованість:
  • Поточна конфігурація (1x ZXD1500): Максимальний вихід 30А.
  • Максимальна конфігурація (2x ZXD1500): Шассі підтримує встановлення другого модуля для отримання максимального виходу 60А та потужності 3200 Вт.
• Ключові технологічні показники:
  • ККД системи: ≥ 95% (при номінальному вводі та 50% навантаженні).
  • Надійність (MTBF): ≥ 320,000 годин (без урахування акумуляторів).
  • Термін служби: 10 років.
  • Захист від перегріву: Автоматичне зниження потужності при температурі >55°C та відключення при >75°C.
• Фізичні параметри:
  • Розміри (ВxШxГ): 43.6 мм x 482.6 мм x 262 мм.
  • Вага: Близько 8 кг.
• Кліматичні умови:
  • Робоча температура: -33°C до +55°C (з деградацією).
  • Висота: До 2000 м – повна потужність; вище – зниження на 1% на кожні 100 м.

---

Ключові переваги

• Компактність та висока щільність потужності: Формат 1U дозволяє розмістити потужне джерело живлення в обмеженому просторі шафи.
• Висока енергоефективність: ККД ≥95% забезпечує мінімальні втрати електроенергії та знижує експлуатаційні витрати.
• Універсальне вхідне живлення: Може працювати від різноманітних мереж (110V/220V/380V), що робить систему гнучкою для застосування у різних регіонах та на різних об'єктах.
• Промислова надійність та довговічність: Розрахована на безперервну роботу 24/7 з тривалим терміном служби та високими показниками MTBF.
• Захист від екстремальних умов: Широкий температурний діапазон та інтелектуальна система контролю перегріву забезпечують стабільну роботу в складних кліматичних умовах.
• Можливість масштабування: Можна легко наростити потужність до 60А шляхом додавання другого випрямляча в майбутньому.

---

Сфери застосування

• Телекомунікаційні вузли (OLT, MSAN): Для живлення обладнання ZTE та інших виробників з номіналом -48V.
• Базові станції мобільного зв'язку: Компактне рішення для малих та середніх сайтів.
• Корпоративні серверні кімнати та ЦОД: Для живлення комунікаційного та мережевого обладнання.
• Віддалені та кліматично складні об'єкти: Завдяки широкому робочому діапазону температур.

---

Рекомендації щодо використання

• Планування потужності:
  • Переконайтеся, що максимальне споживання підключеного обладнання не перевищує 30А (приблизно 1600 Вт).
  • Залиште запас 20-30% для стабільної роботи та майбутнього розширення.
• Вибір вхідного джерела:
  • Для максимальної потужності використовуйте мережу 220V.
  • При підключенні до 110V dual live wire максимальна вихідна потужність може бути обмежена.
• Умови охолодження:
  • Для запобігання деградації потужності забезпечте ефективну вентиляцію в шафі, щоб температура навколо блоку не перевищувала 55°C.
  • Дотримуйтесь рекомендованого вертикального монтажу.
• Масштабування: При необхідності збільшення потужності можна докупити та встановити другий модуль ZXD1500 (V5.0) у вільний слот.
• Підключення акумуляторів: Система призначена для роботи з зовнішніми акумуляторними батареями. Для організації резервного живлення необхідно підключити АКБ до виділених клем шассі (які не описані в наданому тексті, але є стандартними для таких систем).

---

Висновок

ZTE ZXDU48 B600 у конфігурації 30А є ідеальним компактним та енергоефективним рішенням для побудови надійних систем живлення -48V DC на об'єктах середньої потужності. Її переваги — високий ККД, промислова надійність, універсальність вхідного живлення та можливість подальшого масштабування — роблять її відмінним вибором як для операторів зв'язку, так і для корпоративних клієнтів, які потребують професійного та довговічного джерела живлення для критично важливого обладнання.
