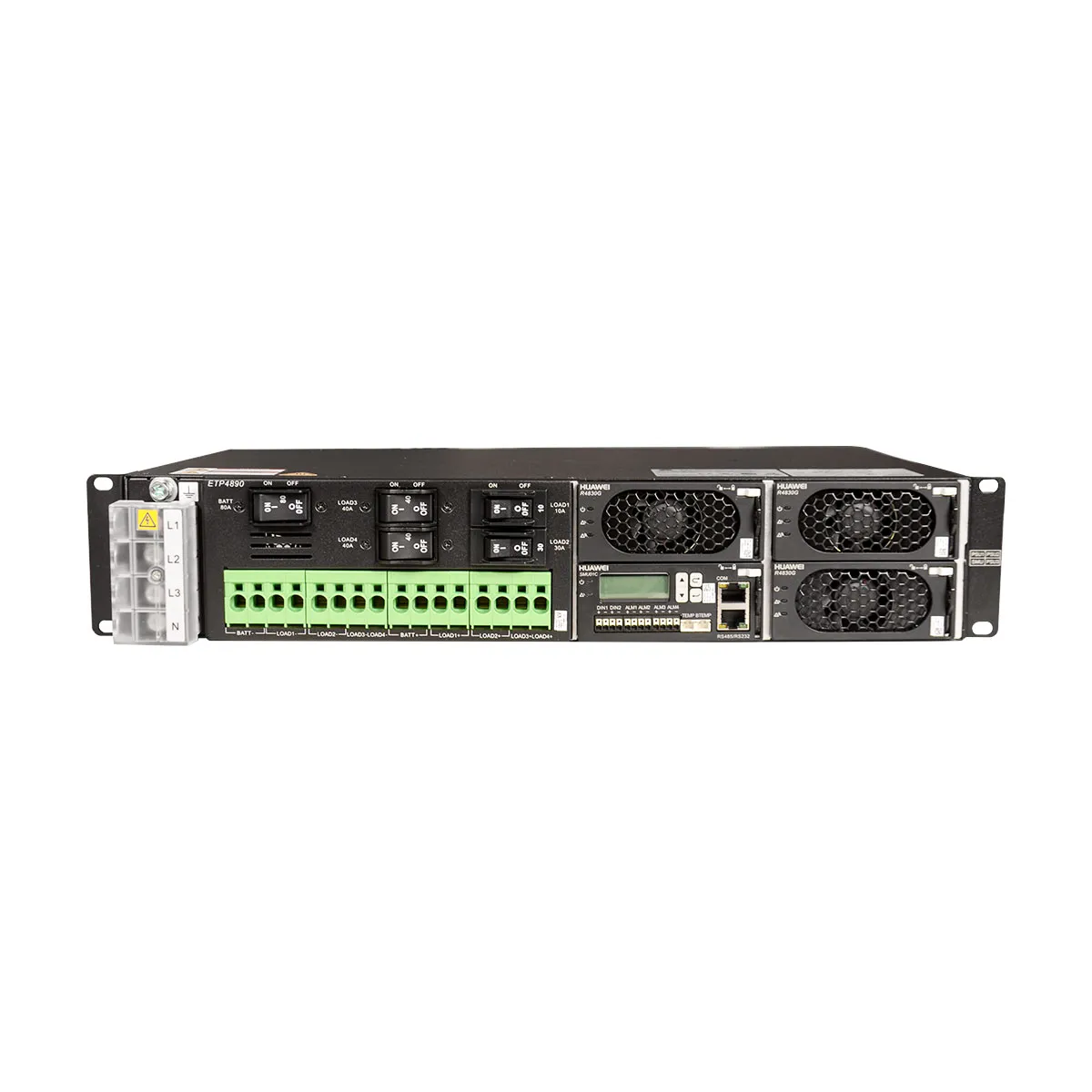

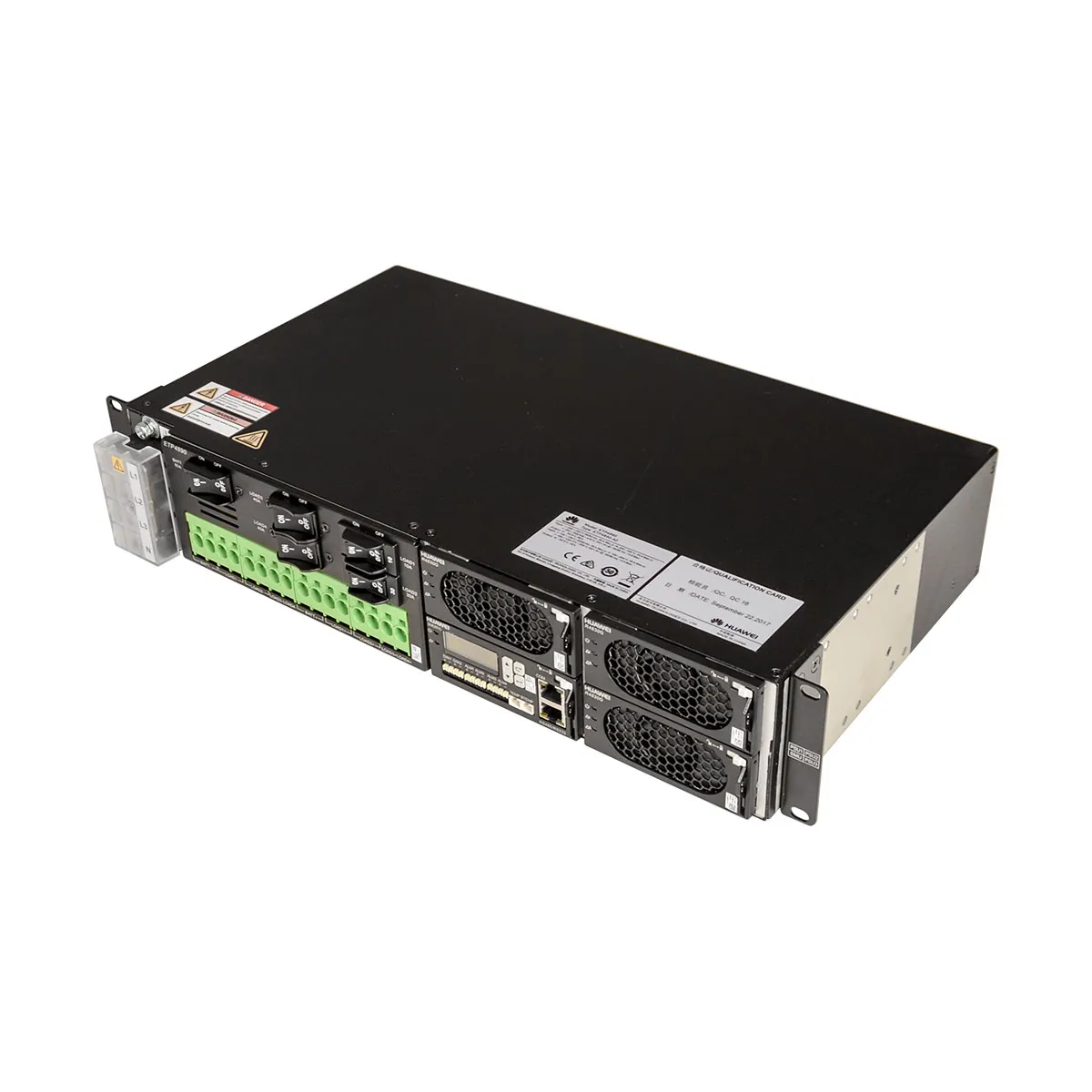

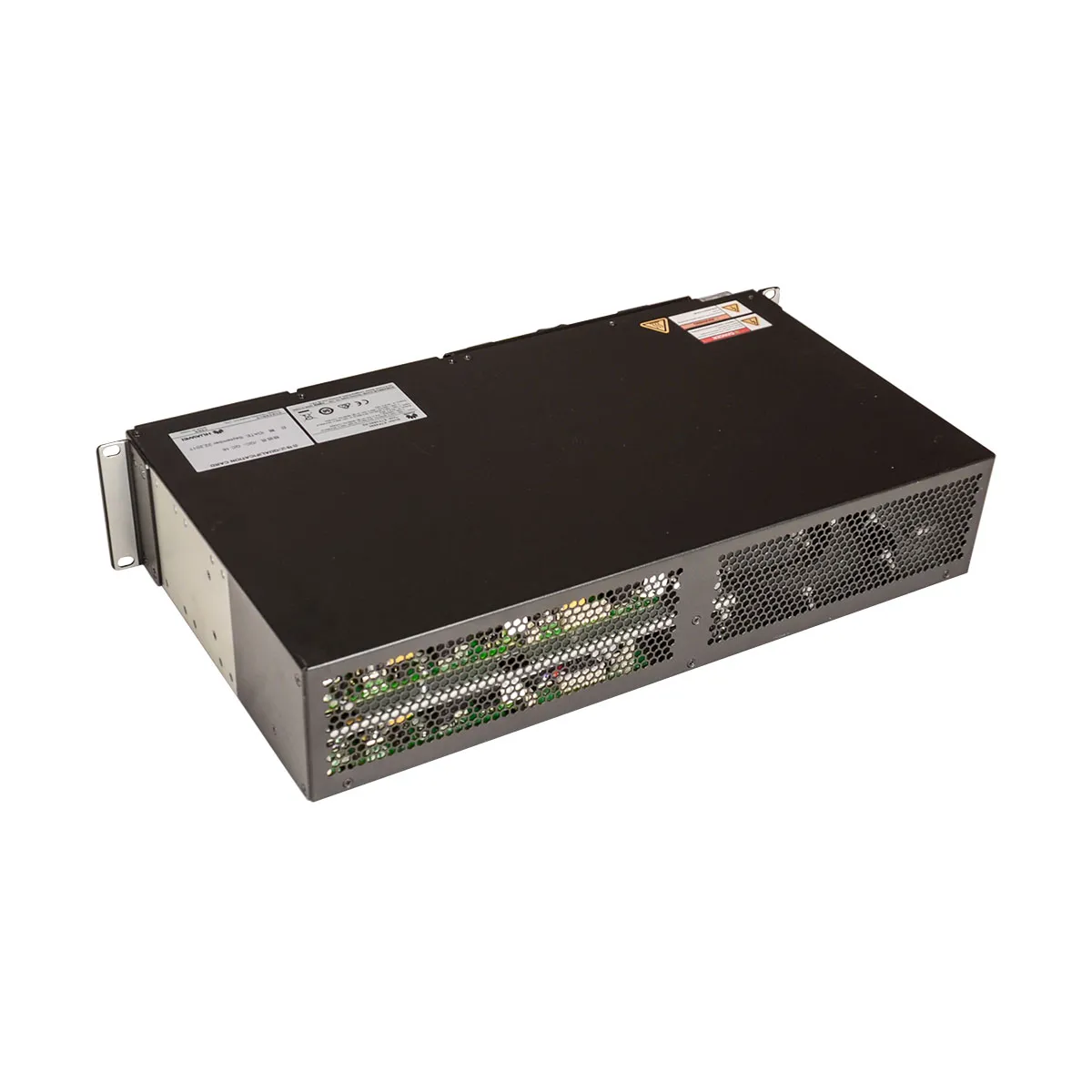

Блок живлення Huawei ETP4890-A2

Система живлення Huawei ETP4890-A2 (-48V/90A)

Huawei ETP4890-A2 є високопродуктивною модульною системою живлення постійного струму (-48V DC), розробленою для забезпечення надійного та масштабованого електропостачання критично важливого телекомунікаційного обладнання, такого як OLT, базові станції, комутатори та серверне обладнання. Система побудована на основі шассі, що дозволяє гнучко нарощувати потужність за рахунок додавання випрямляльних модулів R4830G та обирати рівень керування за допомогою плат SMU01C/SMU02C.

---

Основні характеристики

• Тип пристрою: Модульна система живлення постійного струму (DC Power System)
• Загальна вихідна потужність: До 4320 Вт (90A * 48V)
• Вихідна напруга: Номінальна -48V DC (діапазон налаштування)
• Конфігурація:
  • Шассі ETP4890-A2: Основа системи з слотами для модулів, розподільними шинами та запобіжниками.
  • Модулі живлення (PSU): Високоефективні випрямлячі Huawei R4830G (до 30A/1470W кожен). Для досягнення 90A необхідно встановити 3 модуля (3x30A).
  • Модуль керування (SMU): На вибір:
    • SMU01C: Базовий модуль керування та моніторингу.
    • SMU02C: Розширений модуль з покращеними можливостями комунікації та управління.

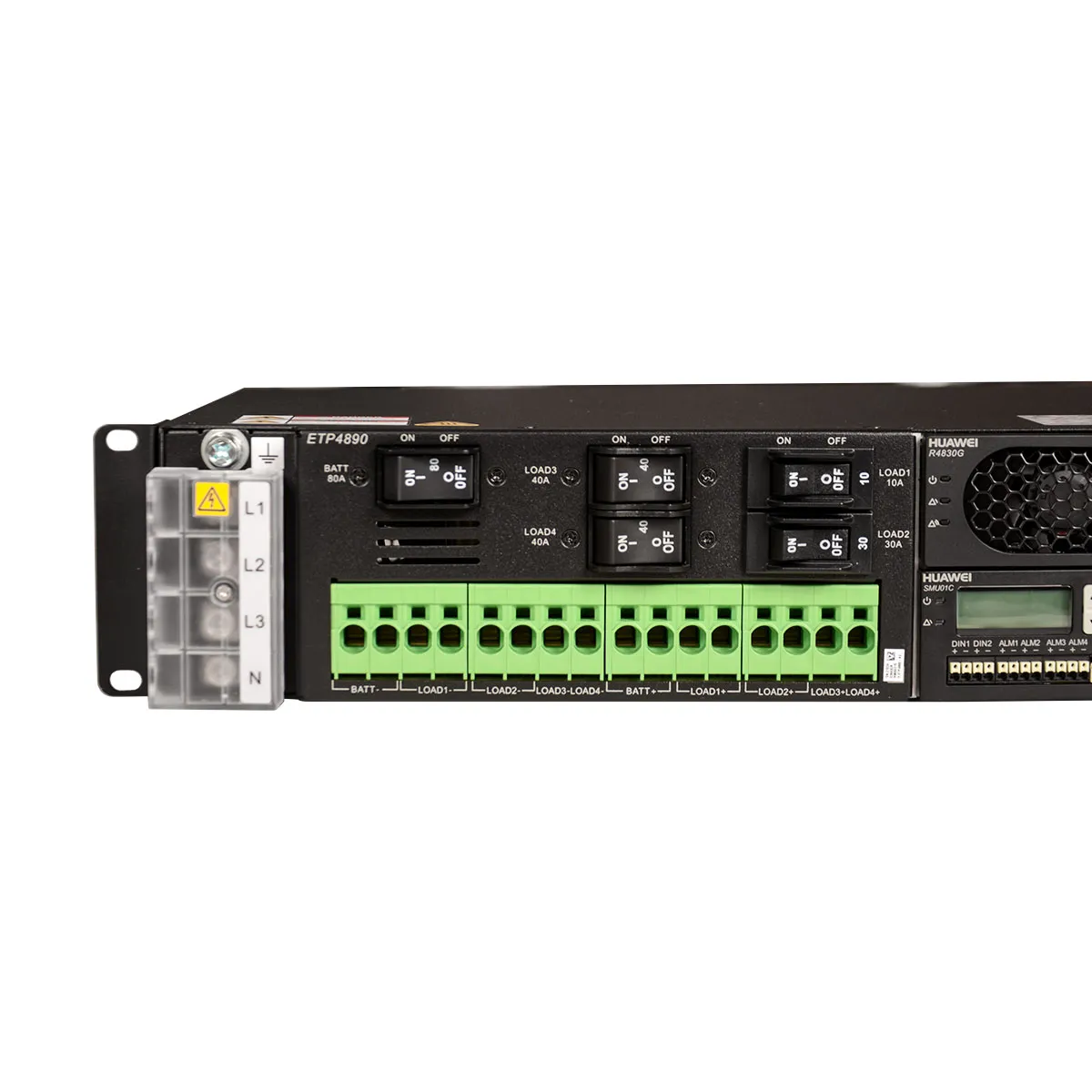

• Розподіл живлення та захист:
  • Запобіжники на виході: 5 шт:
    • 4 запобіжники для незалежних груп навантаження (наприклад, Load 1...4).
    • 1 запобіжник для лінії підключення акумуляторних батарей (Battery).
  • Вихідні клеми: Для підключення навантаження та АКБ.
• Комплектація: Кабелі живлення та підключення в комплект **не входять** та підбираються окремо відповідно до проекту.

---

Ключові переваги

• Висока потужність та масштабованість: Модульна архітектура дозволяє легко нарощувати потужність від 30А до 90А (і більше в паралельних конфігураціях) за рахунок додавання випрямлячів R4830G.
• Відмовостійкість N+1: Можливість встановити на один модуль живлення більше, ніж потрібно (наприклад, 4 модулі замість 3 для потужності 90А). У разі виходу з ладу одного модуля, система продовжить роботу без переривання.
• Розширені можливості моніторингу: Модулі керування SMU забезпечують детальний контроль вхідних/вихідних параметрів, стану АКБ, температури та видають аварійні сигнали.
• Ефективне керування акумуляторами: Вбудовані алгоритми інтелектуального заряду (наприклад, виправлений заряд, плаваючий заряд, вирівнювання) для максимального продовження терміну служби АКБ.
• Висока енергоефективність: Модулі R4830G мають високий ККД (>96%), що знижує експлуатаційні витрати.
• Гаряча заміна модулів: Всі модулі (випрямлячі R4830G, SMU) підтримують гаряче заміщення без зупинки системи.

---

Сфери застосування

• Вузли мобільного зв'язку: Живлення базових станцій 2G/3G/4G/5G та супутнього обладнання.
• Телекомунікаційні шафи OLT/комутаторів: Централізоване живлення для обладнання мережі доступу (наприклад, для декількох OLT Huawei MA5800).
• Малі та середні ЦОД: Забезпечення живленням серверних стоїк та мережевого обладнання.
• Промислові об'єкти: Для систем зв'язку, автоматики та контролю.

---

Рекомендації щодо використання

• Планування потужності:
  • Розрахуйте сумарний струм споживання підключеного обладнання в Амперах (А).
  • Додайте запас 20-30% на майбутнє розширення.
  • Для резервування N+1 додайте один додатковий модуль R4830G до мінімально необхідної кількості.
• Вибір АКБ: Підберіть акумуляторні батареї -48V відповідної ємності (Ah), враховуючи потужність навантаження та бажаний час автономії. Підключення — до виділених клем «BAT+» та «BAT-» через запобіжник.
• Важливість кабелів: Оскільки кабелі не входять у комплект, критично важливо:
  • Обрати кабель потрібного перерізу (залежить від струму та довжини) для підключення навантаження та АКБ.
  • Використовувати якісні наконечники та затискачі для надійного контакту на клемах.
  • Прокладати кабелі навантаження та АКБ окремо.
• Запобіжники: Завжди використовуйте запобіжники з правильним номінальним струмом для кожної лінії. Регулярно перевіряйте їх стан.
• Монтаж та вентиляція: Встановлюйте систему у добре вентильованому місці, дотримуючись необхідних зазорів для охолодження.
• Налаштування через SMU: Після інсталяції обов'язково налаштуйте параметри системи (напруга виходу, параметри заряду АКБ, пороги тривог) через інтерфейс модуля керування.

---

Висновок

Система живлення Huawei ETP4890-A2 є потужним, гнучким та надійним рішенням для організації професійного електропостачання телекомунікаційних об'єктів. Її модульна конструкція, підтримка резервування N+1, високий ККД та розвинені функції керування роблять її ідеальним вибором для проектів, де критично важливі безперебійність, масштабованість та легкість експлуатації. Для повної готовності до роботи необхідно окремо придбати модулі живлення R4830G, модуль керування SMU, акумулятори та правильно підібрати силові кабелі.
