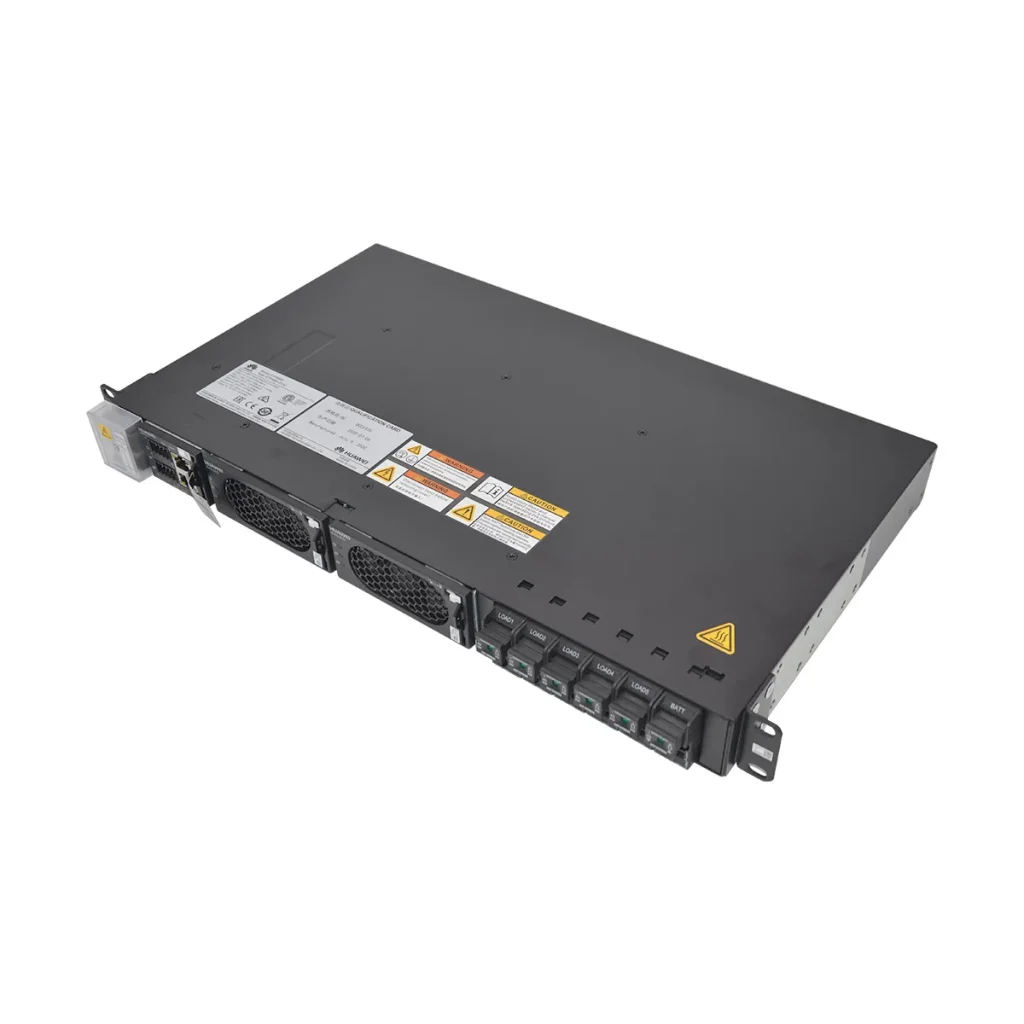

Блок живлення Huawei ETP4860-B1A2

Система живлення Huawei ETP4860-B1A2 (-48V/60A)

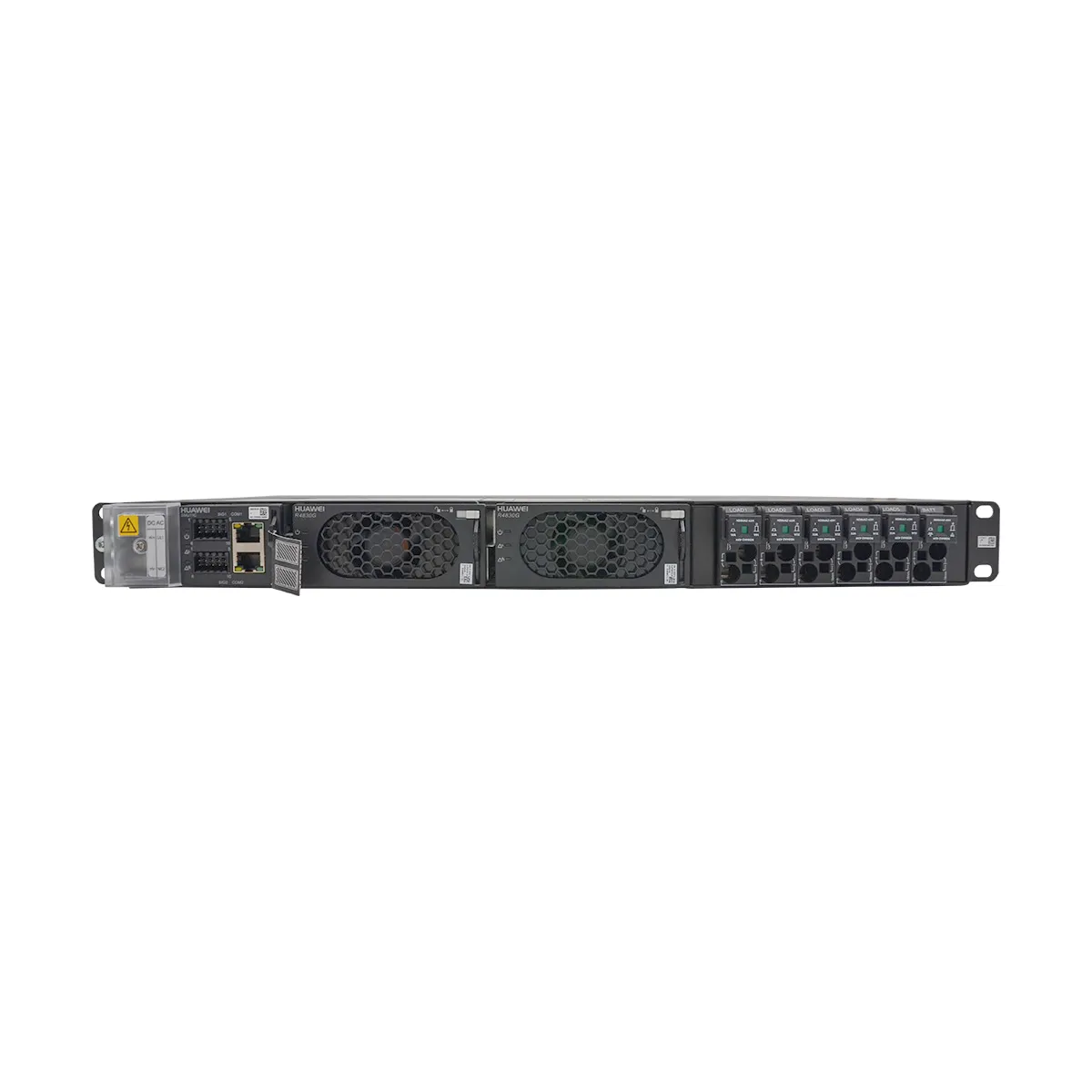

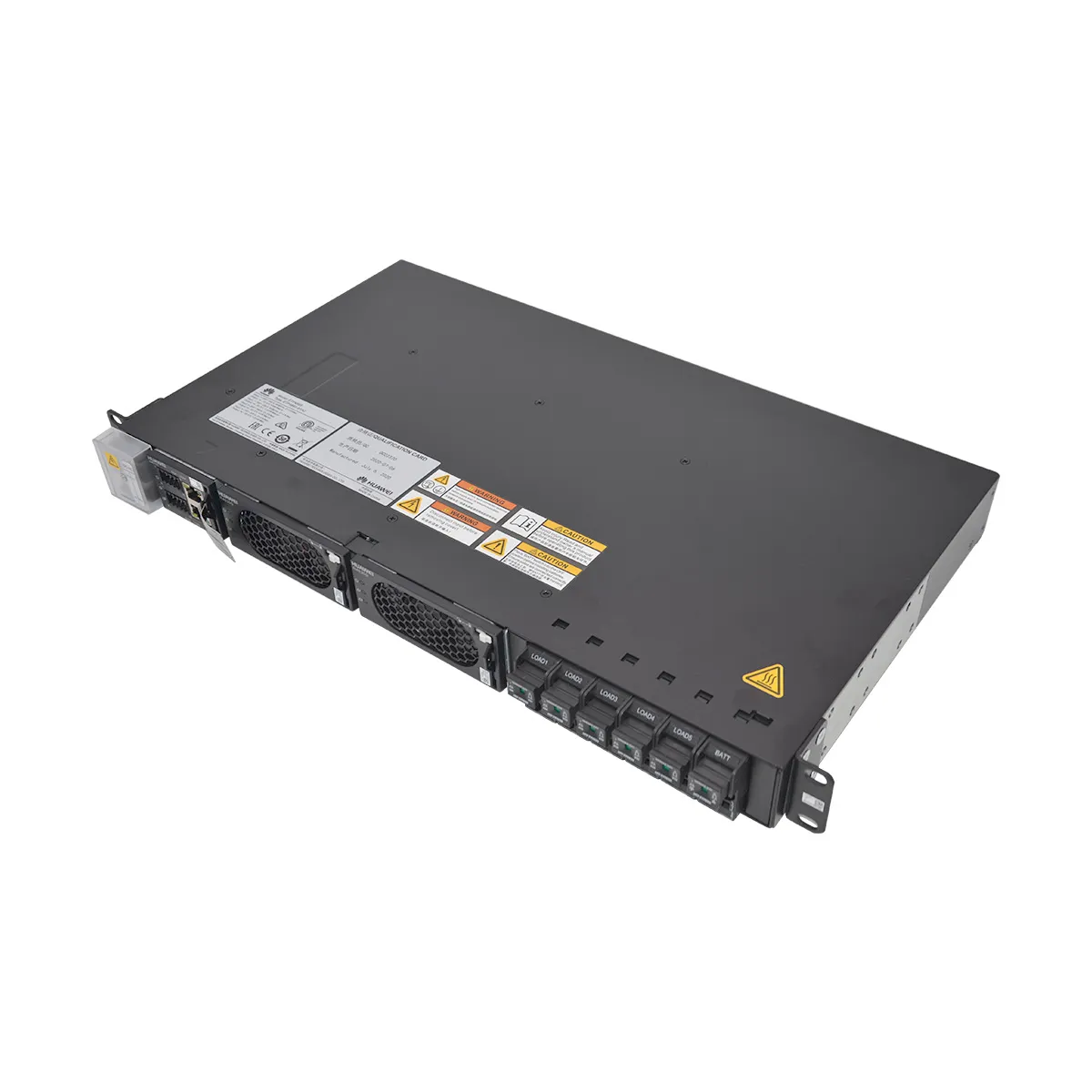

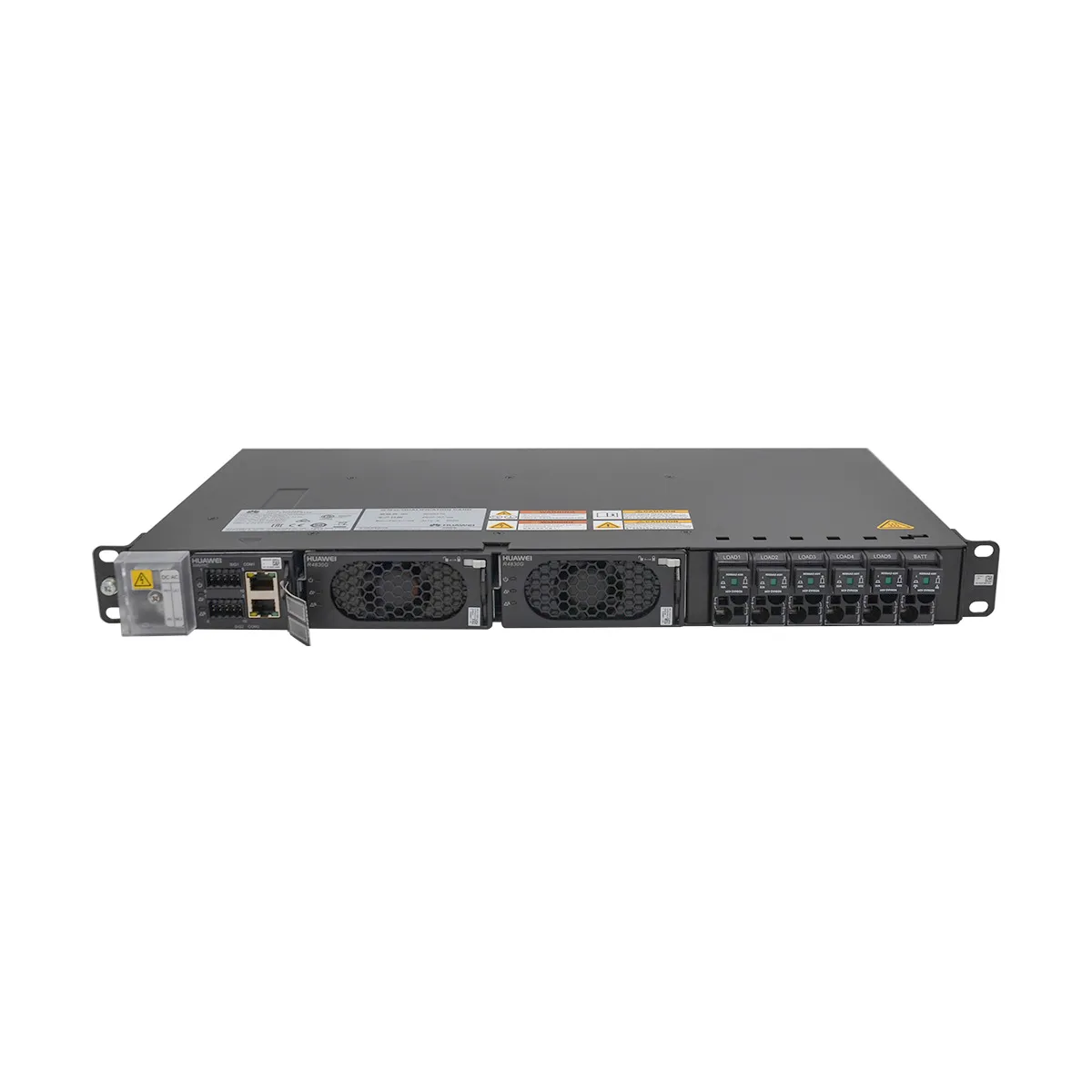

Huawei ETP4860-B1A2 є компактною та універсальною 1U системою живлення постійного струму, розробленою для забезпечення надійного електропостачання критично важливого обладнання Huawei, такого як OLT MA5800, мультиплексори OSN3500, OSN8800 та інше. Ця модель є вдосконаленою версією ETP4860-B1A1, що відрізняється більшою кількістю виходів для навантаження. Система має широкий діапазон вхідних напруг, підтримку як AC, так і HVDC живлення та всепогодну конструкцію.

---

Основні характеристики

• Тип пристрою: Компактна 1U система живлення AC/DC та HVDC/DC (Embedded Power System)
• Загальна вихідна потужність: До 2880 Вт (60A * 48V)
• Вихідна напруга: Номінальна -48V DC
• Вхідна напруга (універсальна):
  • AC вхід: 85–300 V AC (широкий діапазон). Можливі конфігурації:
    • 220 V AC, однофазна.
    • 110 V AC, двожильна (dual-live wire).
  • HVDC вхід (високовольтний DC): 85–420 V DC (позначається як HV+, HV–).
• Типорозмір: Шассі висотою 1U (1 юніт) для монтажу в 19-дюймову стійку.
• Конфігурація:
  • Шассі ETP4860-B1A2: 1U шассі з розширеною розподільною панеллю на 5 виходів.
  • Модулі живлення (PSU): Оснащена 2 високоефективними випрямлячами R4830G по 30А кожен (сумарно 60А). Модулі працюють паралельно, забезпечуючи резервування.

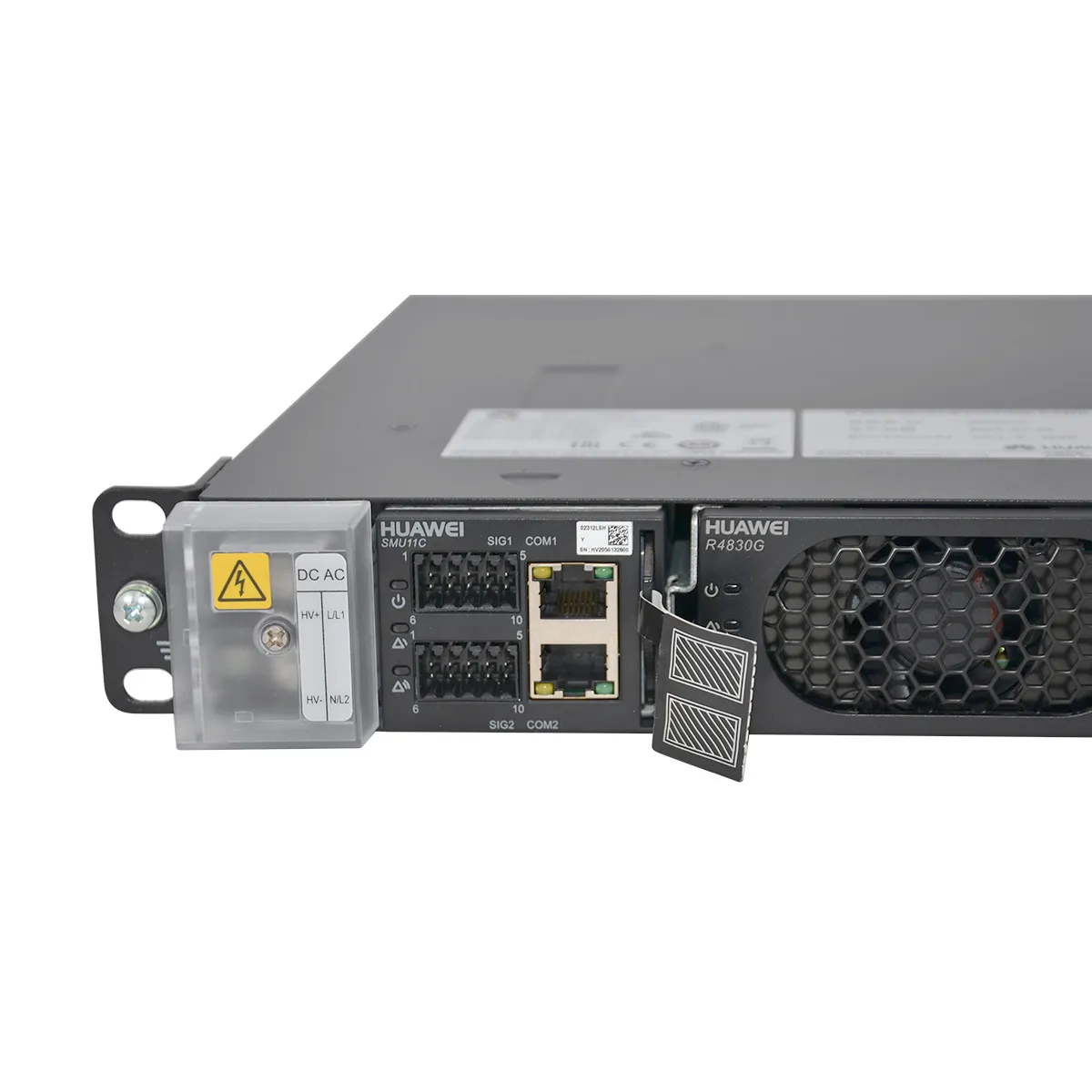

  • Модуль моніторингу (SMU): Встановлено модуль SMU11C (стандартна комплектація). Також підтримується модуль SMU11B.
• Розподіл живлення (вдосконалення):

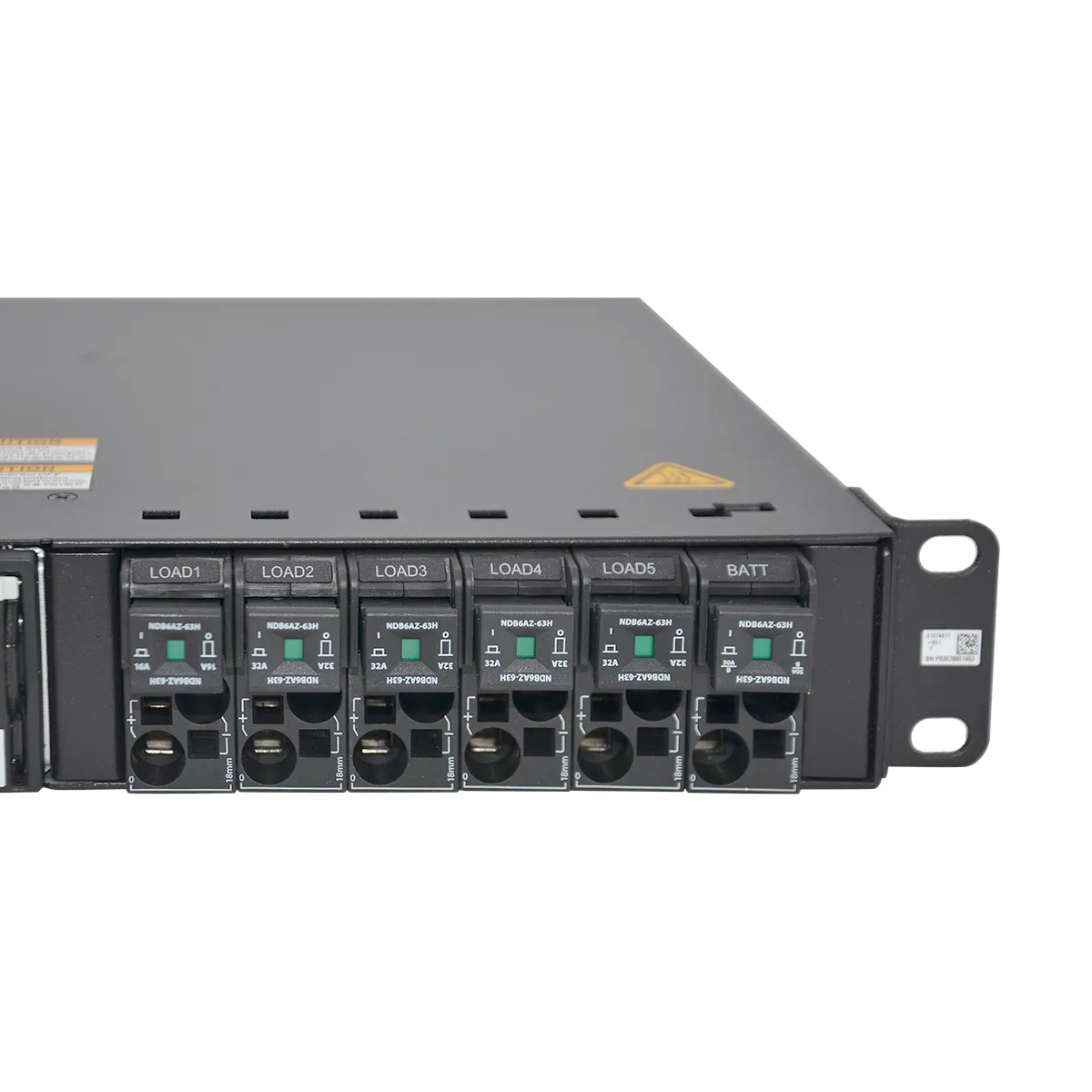

  • Навантаження (LOAD): 5 незалежних виходів для підключення обладнання. Це дозволяє більш гнучко та детально розподіляти живлення між кількома пристроями.
  • Акумулятори (BATT): 1 виділений вихід для підключення та управління акумуляторною батареєю (-48V). Підтримується комплексне управління АКБ.

---

Ключові переваги

• Компактність та розширена розподільна здатність: Поєднує потужність 60А у форматі 1U з п'ятьма окремими виходами навантаження, що робить її більш гнучкою для комплексних вузлів.
• Універсальне вхідне живлення: Працює від практично будь-якого джерела: стандартних 110/220V AC або високовольтних систем HVDC (до 420V DC). Ідеально для глобальних проектів та модернізації.
• Автоматичне резервування та деградація:
  • Два модулі R4830G забезпечують резервування 1+1. При виході одного з ладу система продовжує працювати на потужності 30А.
  • Автоматична деградація потужності при високій температурі (55–65°C) захищає компоненти.
• Всепогодна експлуатація: Широкий робочий температурний діапазон від -40°C до +65°C дозволяє встановлення в неопалюваних приміщеннях та вуличних шафах.
• Комплексне керування акумуляторами: Вбудовані інтелектуальні алгоритми для оптимізації заряду та продовження життя АКБ.
• Гнучкість комунікацій:
  • SMU11C (в комплекті): 1 порт RS485 (північний), 1 порт RS485 (південний), 1 порт CAN.
  • SMU11B (опція): 1 порт FE (Ethernet), 1 порт RS485 (південний), 1 порт CAN. Для інтеграції в IP-мережу керування.

---

Сфери застосування

• Мережі доступу (MA5800): Для живлення OLT Huawei MA5800 та додаткового обладнання в шафі (наприклад, комутаторів, медіаконвертерів), завдяки 5 виходам.
• Транспортні мережі (OSN): Для мультиплексорів OSN3500, OSN8800, де потрібно живити кілька модулів або суміжні пристрої.
• Компактні агрегаційні вузли: Де в одній стійці знаходиться кілька одиниць обладнання, що вимагають окремого живлення.
• Віддалені та кліматично складні об'єкти: Завдяки широкому температурному діапазону та універсальному вводу.

---

Рекомендації щодо використання

• Раціональний розподіл навантаження: Використовуйте 5 виходів LOAD для логічного розділення: наприклад, окремо OLT, окремо комутатор агрегації, окремо система моніторингу. Це спрощує обслуговування та діагностику.
• Вибір вхідного джерела: Для нових об'єктів використовуйте AC 220V. На об'єктах з HVDC інфраструктурою – підключіться до HV+/HV-.
• Контроль сумарного струму: Сумарний струм на всіх 5 виходах LOAD та BATT не повинен перевищувати 60А (або 30А після відмови одного випрямляча).
• Вибір модуля моніторингу:
  • SMU11C достатній для більшості завдань.
  • Встановіть SMU11B, якщо потрібно підключити систему до мережі керування по Ethernet.
• Умови охолодження: Для тривалої роботи на повній потужності забезпечте хорошу вентиляцію в стійці, особливо влітку.

---

Висновок

Huawei ETP4860-B1A2 є вдосконаленим компактним рішенням для живлення складних вузлів зв'язку. Вона зберігає всі переваги базової моделі – універсальність введення, всепогодність, резервування – але додає значно більше гнучкості за рахунок п'яти окремих виходів для навантаження. Це робить її ідеальним вибором для ситуацій, коли потрібно від одного компактного джерела живлення забезпечити кілька пристроїв, зберігаючи при цьому можливість індивідуального керування та моніторингу кожної лінії.
