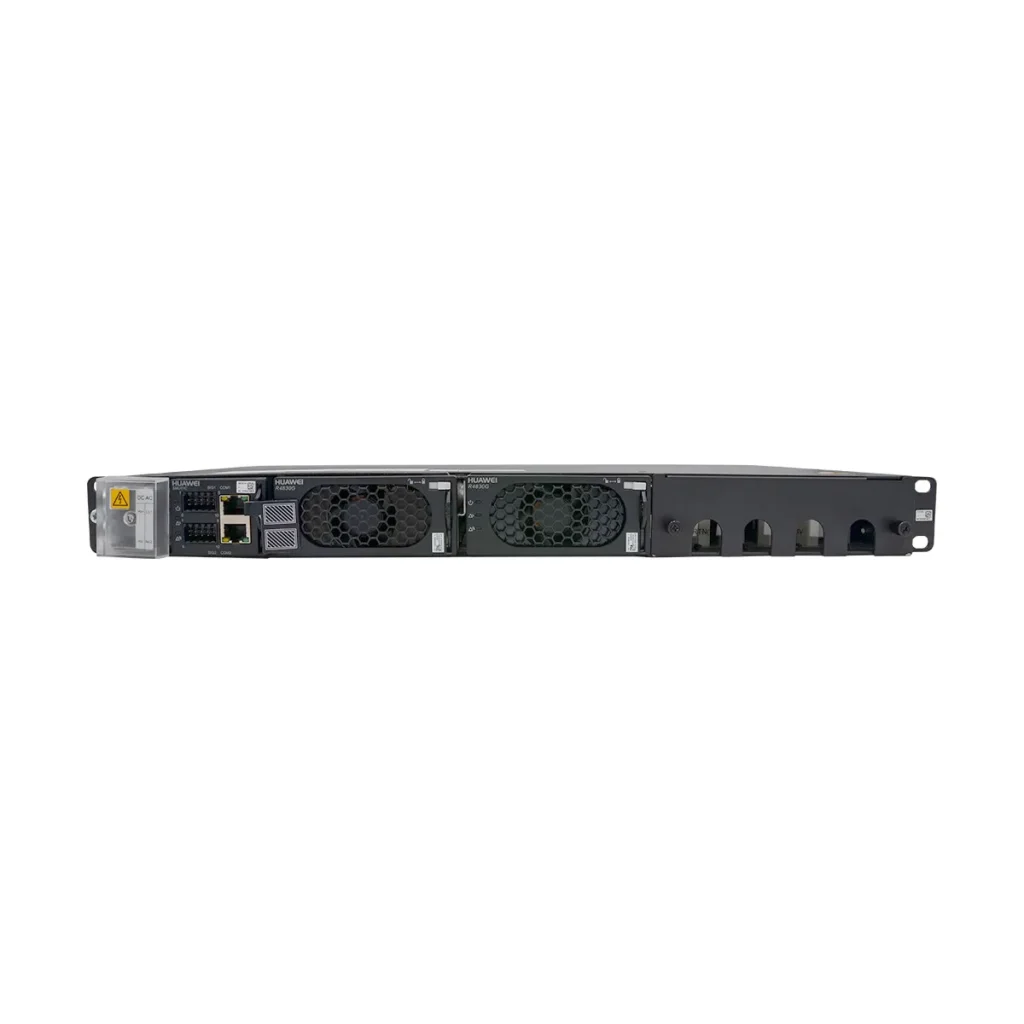

Блок живлення Huawei ETP4860-B1A1

Система живлення Huawei ETP4860-B1A1 (-48V/60A)

Huawei ETP4860-B1A1 є компактною та універсальною 1U системою живлення постійного струму, розробленою для забезпечення надійного електропостачання критично важливого обладнання Huawei, такого як OLT MA5800, мультиплексори OSN3500, OSN8800 та інше. Система відрізняється широким діапазоном вхідних напруг, підтримкою як AC, так і HVDC живлення та всепогодною конструкцією.

---

Основні характеристики

• Тип пристрою: Компактна 1U система живлення AC/DC та HVDC/DC (Embedded Power System)
• Загальна вихідна потужність: До 2880 Вт (60A * 48V)
• Вихідна напруга: Номінальна -48V DC
• Вхідна напруга (універсальна):
  • AC вхід: 85–300 V AC (широкий діапазон). Можливі конфігурації:
    • 220 V AC, однофазна.
    • 110 V AC, двожильна (dual-live wire).
  • HVDC вхід (високовольтний DC): 85–420 V DC (позначається як HV+, HV–).
• Типорозмір: Шассі висотою 1U (1 юніт) для монтажу в 19-дюймову стійку.
• Конфігурація:
  • Шассі ETP4860-B1A1: 1U шассі з вбудованими виходами.

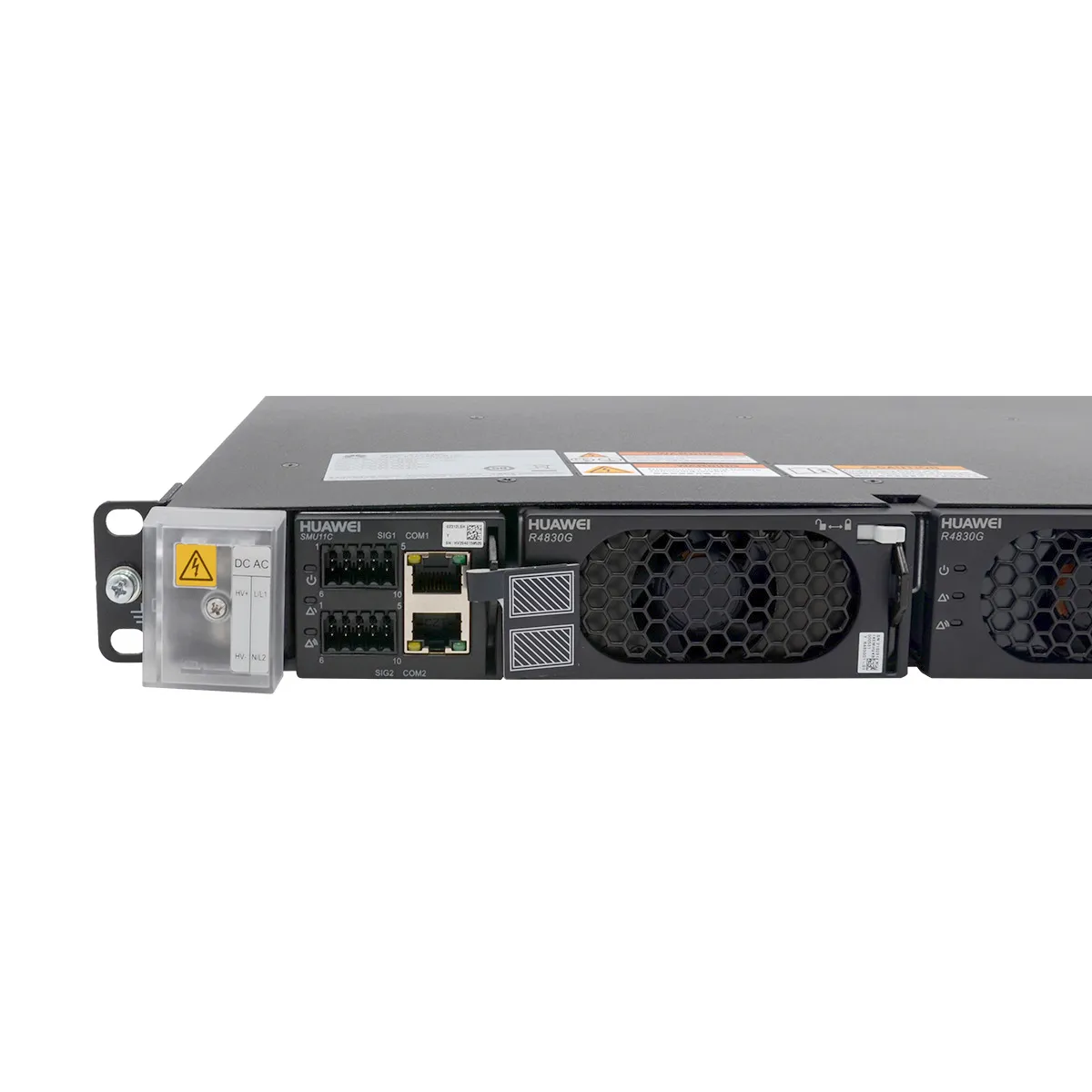

  • Модулі живлення (PSU): Оснащена 2 високоефективними випрямлячами R4830G по 30А кожен (сумарно 60А). Модулі працюють паралельно, забезпечуючи резервування.
  • Модуль моніторингу (SMU): Встановлено модуль SMU11C (стандартна комплектація). Також підтримується модуль SMU11B.
• Розподіл живлення:
  • Навантаження (LOAD): 3 незалежні виходи для підключення обладнання.
  • Акумулятори (BATT): 1 виділений вихід для підключення та управління акумуляторною батареєю (-48V). Підтримується комплексне управління АКБ.

---

Ключові переваги

• Надзвичайна компактність (1U): Забезпечує потужність до 60А у стандартному 1U слоті стійки, максимально економлячи простір.
• Універсальне вхідне живлення: Може працювати практично від будь-якого джерела: від стандартних 110/220V AC до високовольтних систем HVDC (до 420V DC). Це робить її ідеальною для модернізації старих об'єктів та глобального застосування.
• Автоматичне резервування та деградація:
  • Два модулі R4830G забезпечують резервування 1+1. При виході одного з ладу система продовжує працювати на потужності 30А.
  • Автоматична деградація потужності при високій температурі (55–65°C) захищає компоненти від перегріву.
• Всепогодна експлуатація: Робочий температурний діапазон від -40°C до +65°C дозволяє встановлювати систему у неопалюваних приміщеннях, вуличних шафах та в регіонах з екстремальним кліматом.
• Комплексне керування акумуляторами: Вбудовані алгоритми зарядки/розрядки та моніторингу подовжують термін служби АКБ.
• Гнучкість комунікацій:
  • SMU11C (в комплекті): 1 порт RS485 (північний), 1 порт RS485 (південний), 1 порт CAN.
  • SMU11B (опція): 1 порт FE (Ethernet), 1 порт RS485 (південний), 1 порт CAN. Дозволяє інтеграцію в IP-мережу.

---

Сфери застосування

• Мережі доступу (MA5800): Ідеальне живлення для OLT Huawei MA5800 серії в умовах обмеженого простору в шафі.
• Транспортні мережі (OSN): Для мультиплексорів OSN3500, OSN8800 та іншого транспортного обладнання.
• Вузли мобільного зв'язку: Компактне рішення для базових станцій.
• Віддалені та кліматично складні об'єкти: Завдяки широкому температурному діапазону та універсальному вводу.
• Модернізація з HVDC: Для об'єктів, де вже розгорнута інфраструктура високовольтного постійного струму.

---

Рекомендації щодо використання

• Вибір вхідного джерела:
  • Для нових об'єктів використовуйте стандартний AC ввід 220V.
  • Для об'єктів з HVDC (наприклад, 240V DC) – підключіться до відповідних клем HV+/HV-.
• Розподіл навантаження: Розподіліть обладнання між 3 виходами LOAD, враховуючи, що сумарний струм не повинен перевищувати 60А (або 30А в режимі резервування).
• Температурний режим: Хоча система працює при високій температурі, для тривалої надійності та повної потужності рекомендується забезпечити ефективне охолодження в шафі.
• Вибір модуля моніторингу:
  • SMU11C (в комплекті): Достатньо для локального моніторингу та управління через RS485.
  • SMU11B (опція): Оберіть, якщо потрібна інтеграція в мережу керування через Ethernet (FE порт).
• Підключення АКБ: Використовуйте виділений вихід BATT. Налаштуйте в SMU параметри заряду, відповідні типу та ємності вашої акумуляторної батареї.

---

Висновок

Huawei ETP4860-B1A1 є універсальним, компактним та надійним «роботом-працівником» у світі систем живлення. Поєднуючи в собі потужність 60А, неймовірно широкий діапазон вхідних напруг (AC/HVDC), всепогодність та професійне керування АКБ у корпусі всього 1U, вона стає ідеальним вибором для розгортання та модернізації мережевої інфраструктури в будь-яких умовах – від офісних серверних до віддалених базових станцій в польових умовах.
