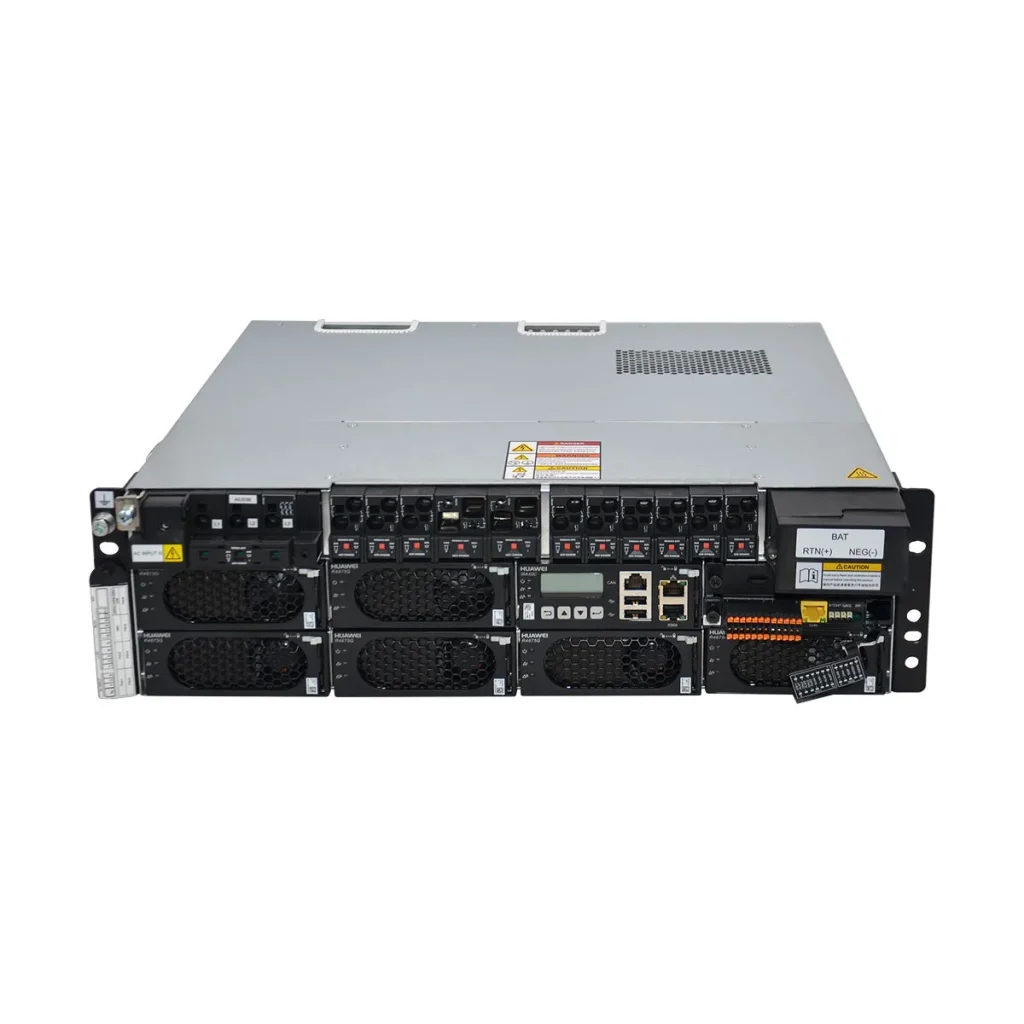

Блок живлення Huawei ETP48400-C3B1

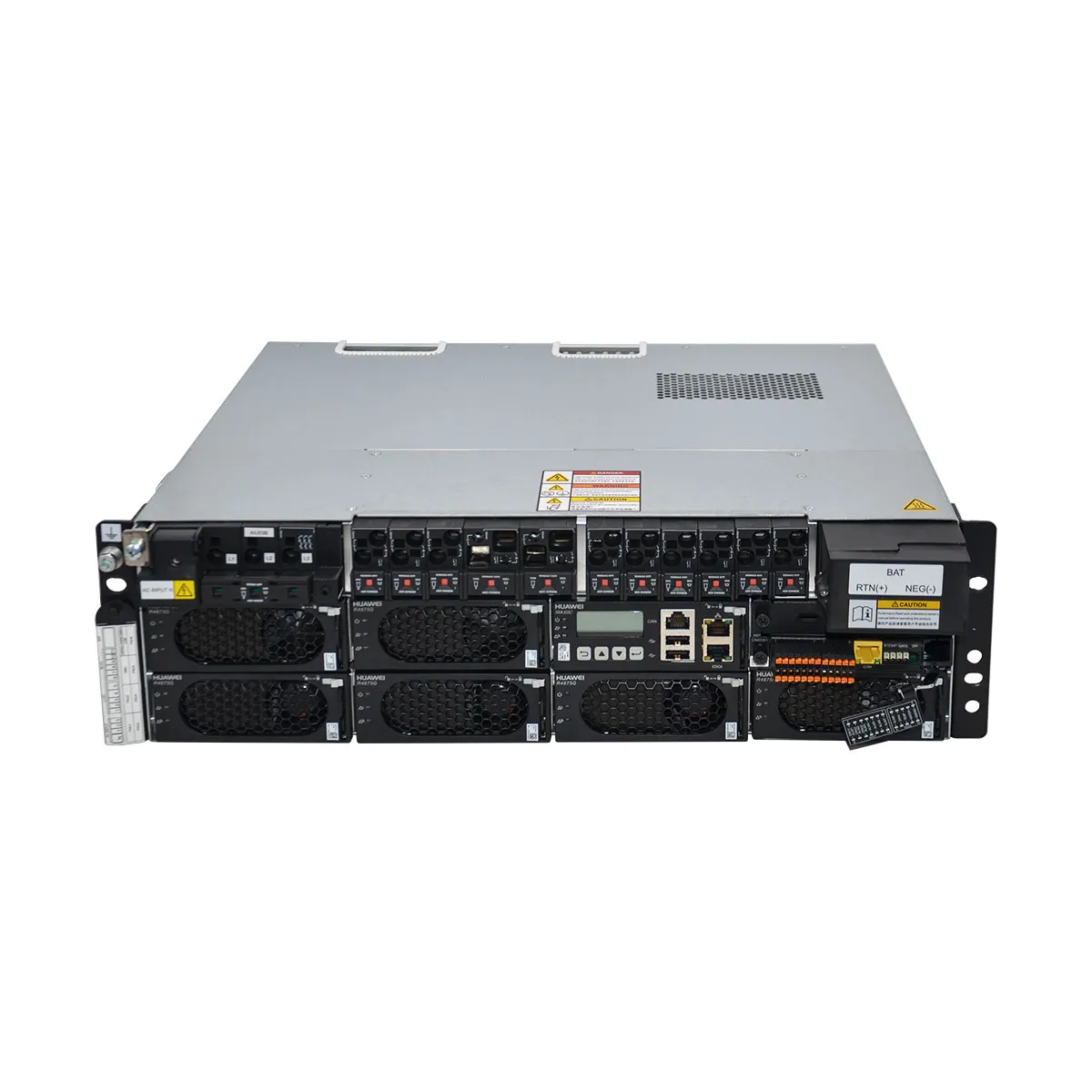

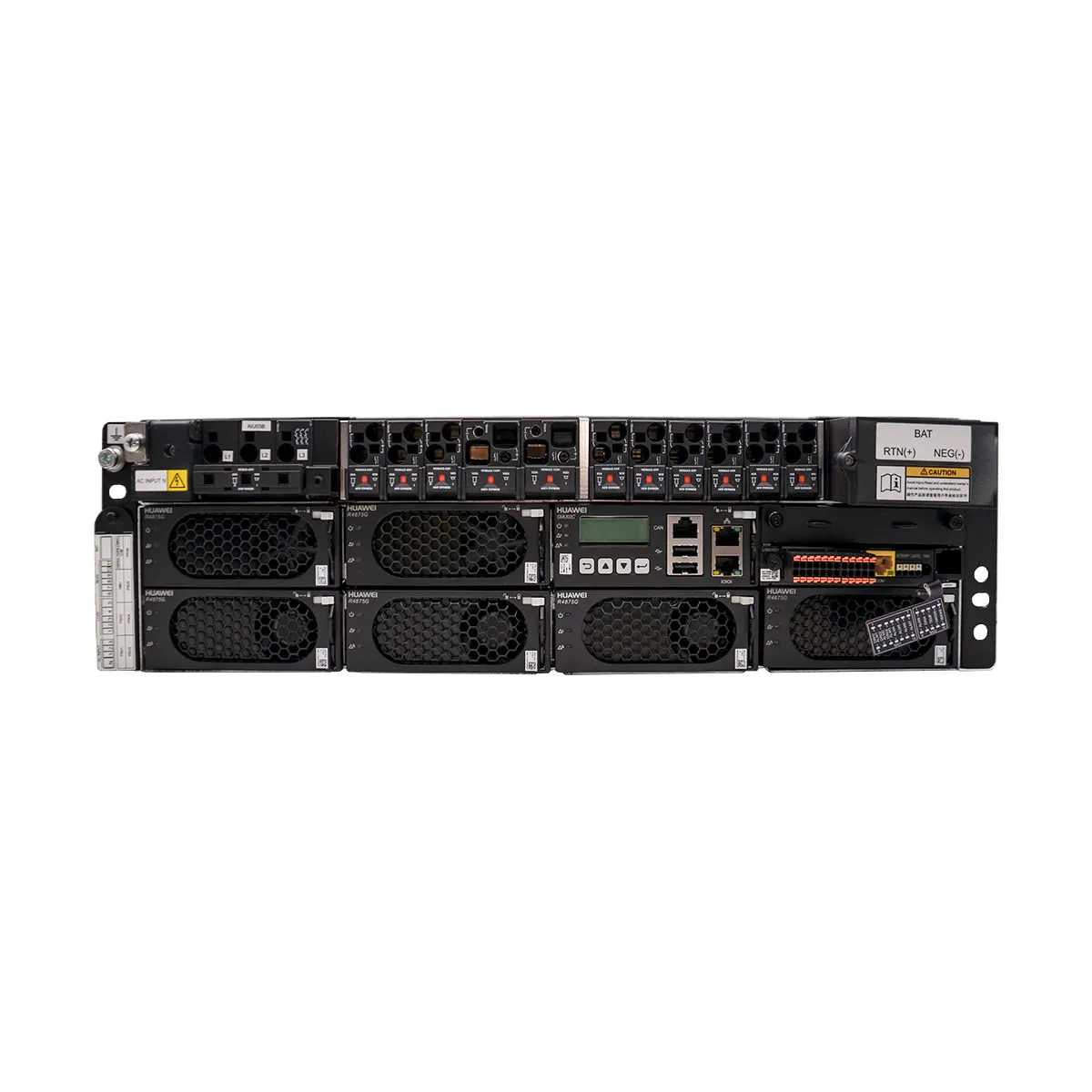

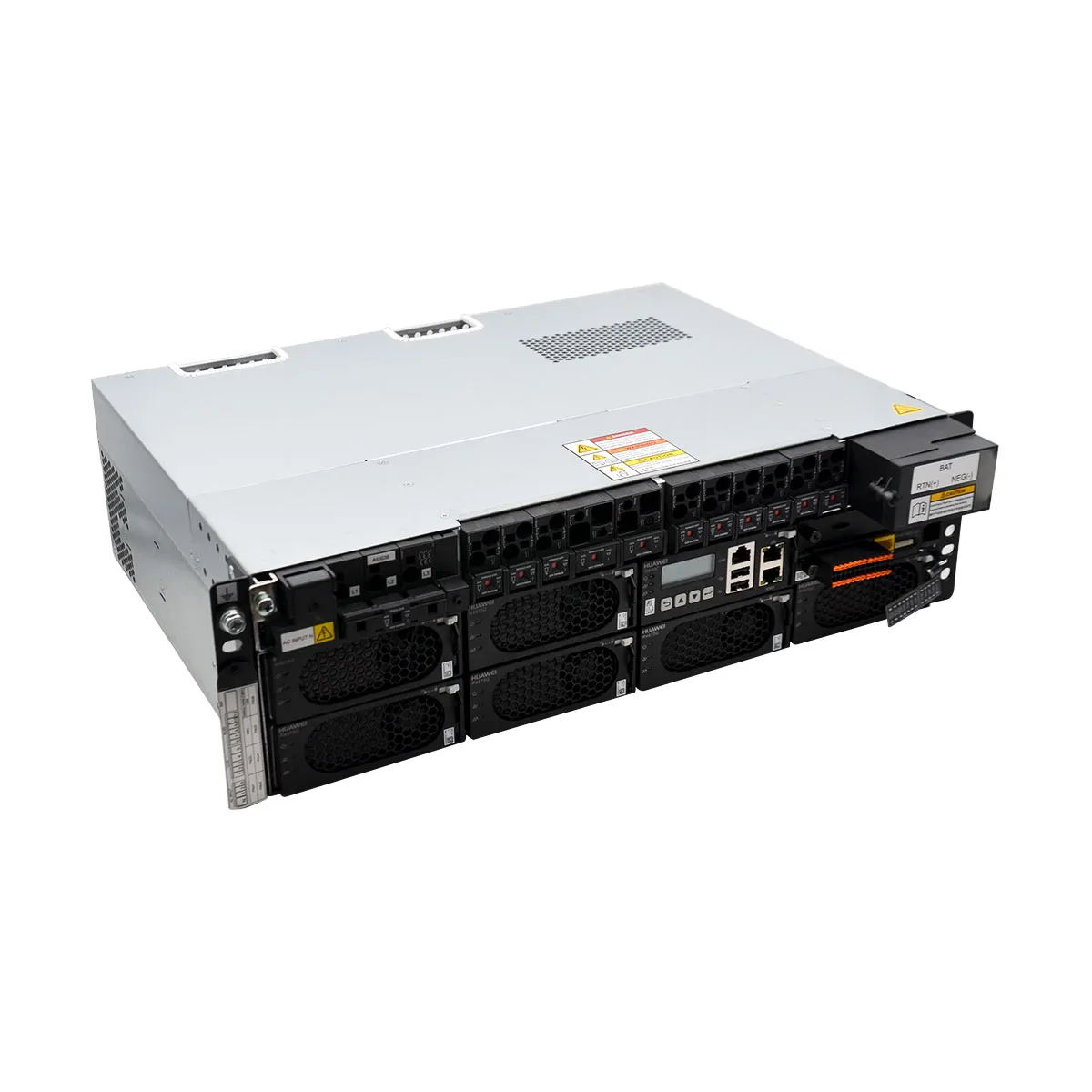

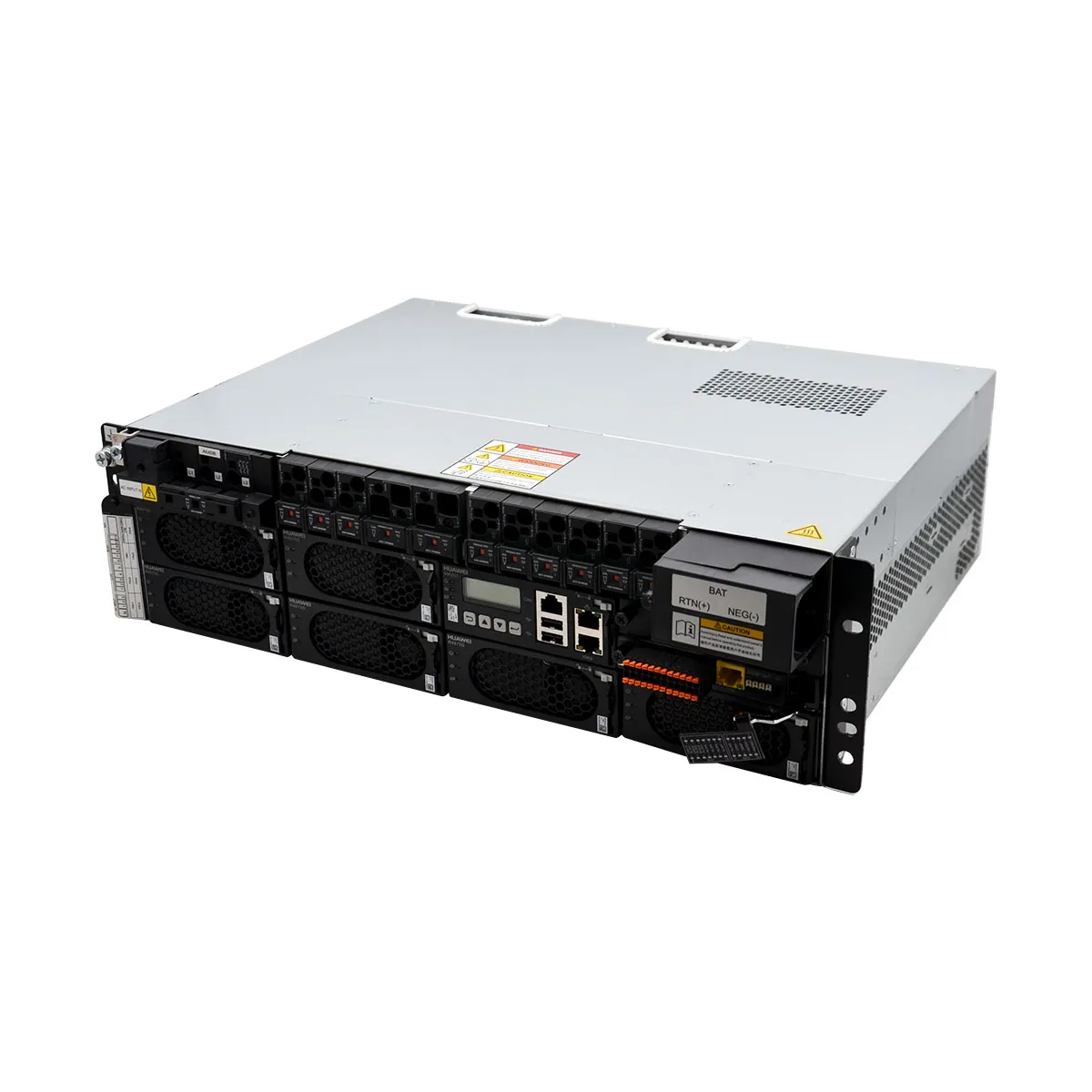

Система живлення Huawei ETP48400-C3B1 (-48V/400A, 24 кВт)

Huawei ETP48400-C3B1 є високопотужною, компактною та інтелектуальною системою живлення постійного струму, розробленою для забезпечення критично важливих навантажень у 5G мережах, телекомунікаційних вузлах та центрах обробки даних. Вона конвертує змінний струм у стабілізоване постійне напруження -48V (або -57V) з максимальною потужністю до 24 кВт. Система відрізняється високою щільністю потужності, гнучкістю підключення та розширеними можливостями керування.

---

Основні характеристики

• Тип пристрою: Вбудована система живлення постійного струму (Embedded DC Power System)
• Максимальна вихідна потужність: 24 кВт (400A * 60V)
• Вихідна напруга: Номінальна -48V DC або -57V DC (налаштовувана)
• Вхідна напруга: Універсальна: 220/380 V AC, трифазна чотирипровідна, також сумісна з 220 V AC однофазною.
• Типорозмір: Шассі висотою 3U (3 юніта) для монтажу в 19-дюймову стійку.
• Конфігурація:
  • Шассі ETP48400-C3B1: Компактне 3U шассі з інтегрованою логікою керування та розподілу.
  • Модулі живлення (PSU): Підтримує до 6 високоефективних випрямлячів R4875G1. Максимальна конфігурація з 6 модулями забезпечує номінальну потужність 24 кВт.

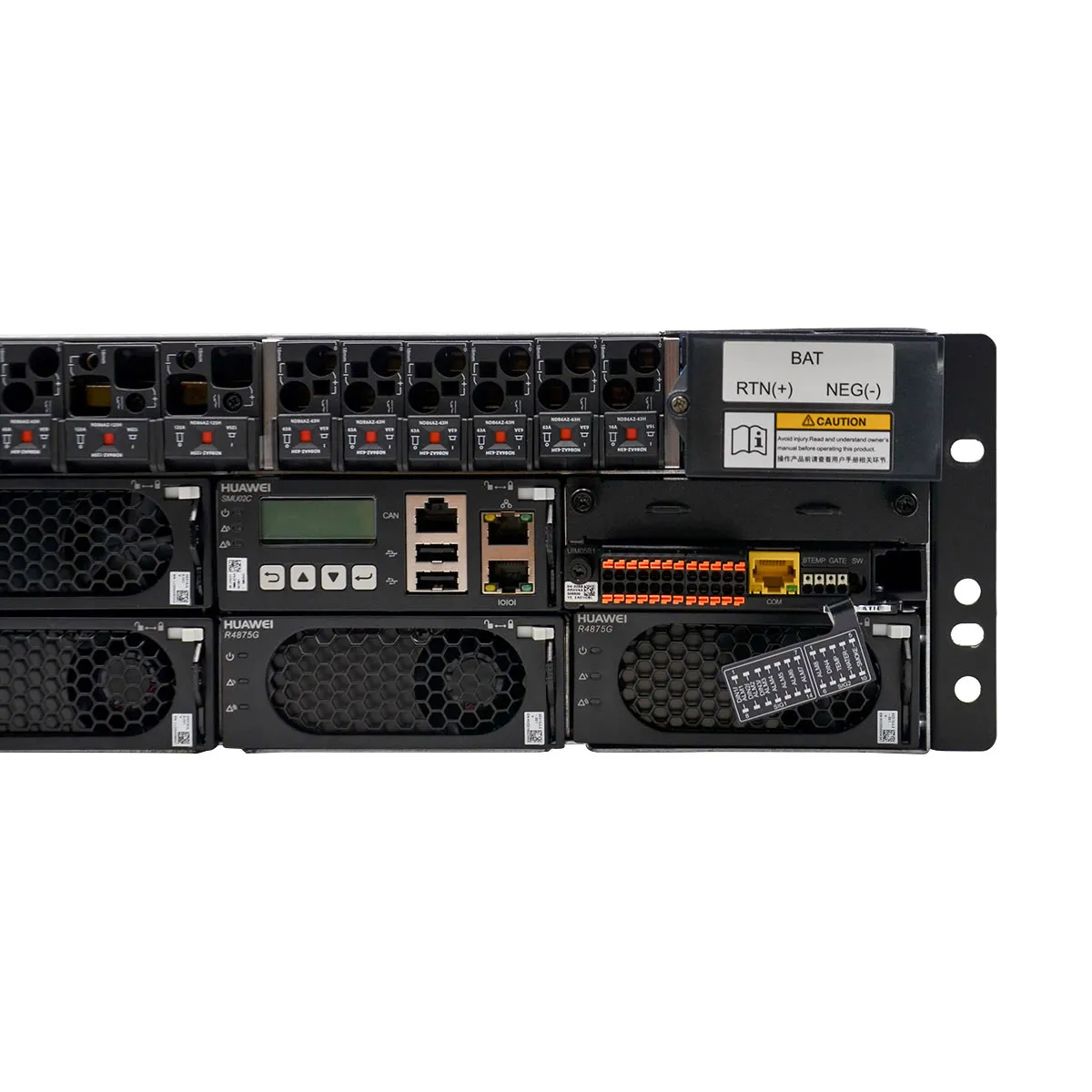

  • Модуль керування (SMU): Встановлено модуль SMU02C для комплексного моніторингу та керування.
  • Модуль користувацького інтерфейсу (UIM): Встановлений модуль UIM05B1 для локального відображення та керування.
  • Опційні комунікаційні модулі: Можливість додати модуль NIM01C3 або CIM02C для розширення можливостей дистанційного керування.
• Розподіл живлення (DC Distribution):
  • LLVD (Low-Voltage Disconnect для навантаження):
    • 2 виходи на 125А.
    • 3 виходи на 63А.
  • BLVD (Battery Low-Voltage Disconnect для АКБ):
    • 2 виходи на 63А.
    • 2 виходи на 32А.
    • 2 виходи на 16А.
• Керування акумуляторами: Надає комплексне управління батареями, включаючи контроль заряду/розряду та захист від глибокого розряду.

---

Ключові переваги

• Надзвичайно висока щільність потужності: 24 кВт в корпусі всього 3U робить систему одним з найкомпактніших рішень на ринку для такої потужності.
• Готовність до 5G: Спеціально оптимізована для живлення енергоємного обладнання 5G базових станцій (AAU, BBU), а також для модернізації існуючих вузлів.
• Універсальне вхідне живлення: Автоматична робота як від трифазної (380В), так і від однофазної (220В) мережі, що спрощує інсталяцію.
• <strongГнучка та потужна система розподілу: Множина виходів з різними номіналами струму (від 16А до 125А) дозволяє оптимально розподілити живлення між різним обладнанням (радіомодулі, передавачі, контролери) та акумуляторними батареями.
• Інтелектуальне керування та моніторинг: Комбінація SMU02C та UIM05B1 забезпечує як віддалений, так і локальний повний контроль над усіма параметрами системи.
• Масштабованість та резервування: Модульна архітектура дозволяє починати з меншої кількості випрямлячів та нарощувати потужність. Можливість конфігурації з резервуванням N+X для підвищення доступності.
• Висока енергоефективність: Випрямлячі R4875G1 забезпечують високий ККД, що критично важливо для експлуатаційних витрат на потужних вузлах.

---

Сфери застосування

• Базові станції 5G: Основне призначення — живлення потужних активних антенних блоків (AAU) та базових блоків (BBU) нових мереж зв'язку.
• Модернізація 2G/3G/4G вузлів: Для заміни застарілих систем живлення та надання додаткової потужності для оновлення обладнання.
• Мікро-ЦОД та агрегаційні вузли: У якості компактного та потужного джерела DC живлення для мережевого обладнання.
• Транспортні та промислові системи зв'язку: Де потрібна висока надійність та щільність потужності в обмеженому просторі.

---

Рекомендації щодо використання

• Планування електричної інфраструктури: При потужності 24 кВт критично важливо забезпечити відповідний вхідний електричний ввід (переріз кабелів, номінал вхідних автоматів) згідно з обраною фазністю.
• Розподіл навантаження: Використовуйте різні виходи LLVD та BLVD для логічного розділення навантаження. Наприклад:
  • Виходи 125А — для найбільш потужних споживачів (наприклад, група AAU).
  • Виходи 63А/32А — для менш потужного обладнання (BBU, передавачі).
  • Виходи BLVD — для підключення груп акумуляторів відповідної ємності.
• Керування АКБ: Скористайтеся розширеними функціями керування батареями в SMU02C для налаштування оптимальних профілів заряду, що подовжують життя АКБ, особливо в умовах частого розряду на вузлах 5G.
• Охолодження: Система 3U з високою потужністю генерує значну кількість тепла. Обов'язково забезпечте належну вентиляцію в стійці та дотримуйтесь рекомендованих температурних режимів.
• Професійне встановлення та налаштування: Робота з такою потужною системою вимагає кваліфікованих фахівців для монтажу, електричних підключень та програмного налаштування через інтерфейс UIM або віддалено.

---

Висновок

Huawei ETP48400-C3B1 представляє собою передове рішення для живлення майбутніх мереж, поєднуючи екстремально високу потужність (24 кВт) з компактним 3U форм-фактором. Її архітектура, оптимізована під вимоги 5G, гнучке вхідне живлення та розвинена система розподілу з інтелектуальним керуванням роблять її ідеальним вибором для розгортання нових вузлів зв'язку та модернізації існуючих, де кожен юніт простору та вата енергії на вагу золота. Це рішення для операторів, які будують інфраструктуру завтрашнього дня.
