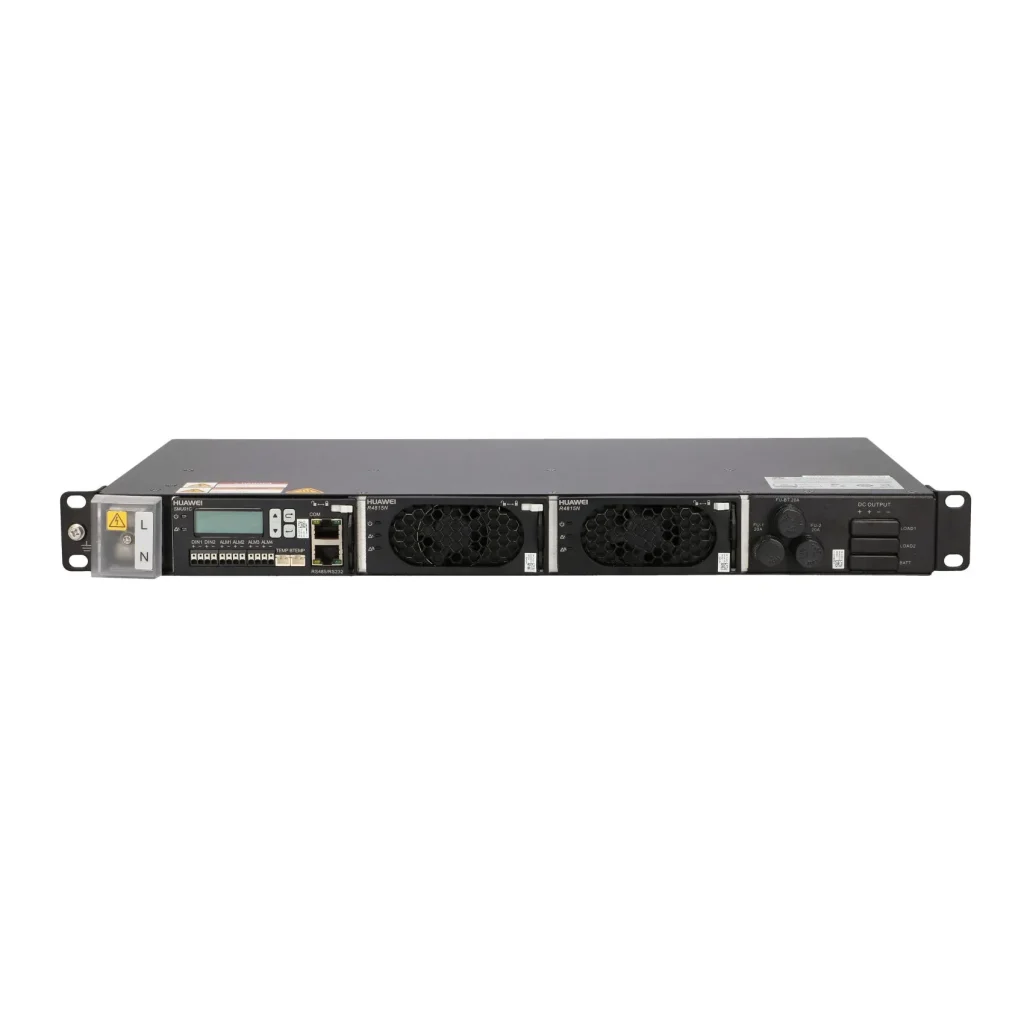

Блок живлення Huawei ETP4830-A1

Система живлення Huawei ETP4830-A1 (-48V/30A)

Huawei ETP4830-A1 є компактною та надійною модульною системою живлення постійного струму (-48V DC), розробленою для забезпечення електропостачання середнього навантаження, такого як OLT, комутатори, базові станції та інше критично важливе обладнання. Система поєднує в собі високоефективні випрямлячі, інтелектуальне керування зарядом акумуляторів та захищені виходи для живлення обладнання.

---

Основні характеристики

• Тип пристрою: Модульна система живлення постійного струму (DC Power System)
• Загальна вихідна потужність: До 1440 Вт (30A * 48V)
• Вихідна напруга: Номінальна -48V DC (налаштовуваний діапазон)
• Вхідна напруга: ~220V AC, 1 фаза
• Конфігурація:
  • Шассі ETP4830-A1: Основа системи з вбудованою розподільною панеллю, керамічними запобіжниками та клемами для підключення.
  • Модулі живлення (PSU): 2 слоти для встановлення високоефективних випрямлячів, наприклад, Huawei R4815N (15А кожен). Для номінальної потужності 30А достатньо двох модулів, що працюють паралельно.

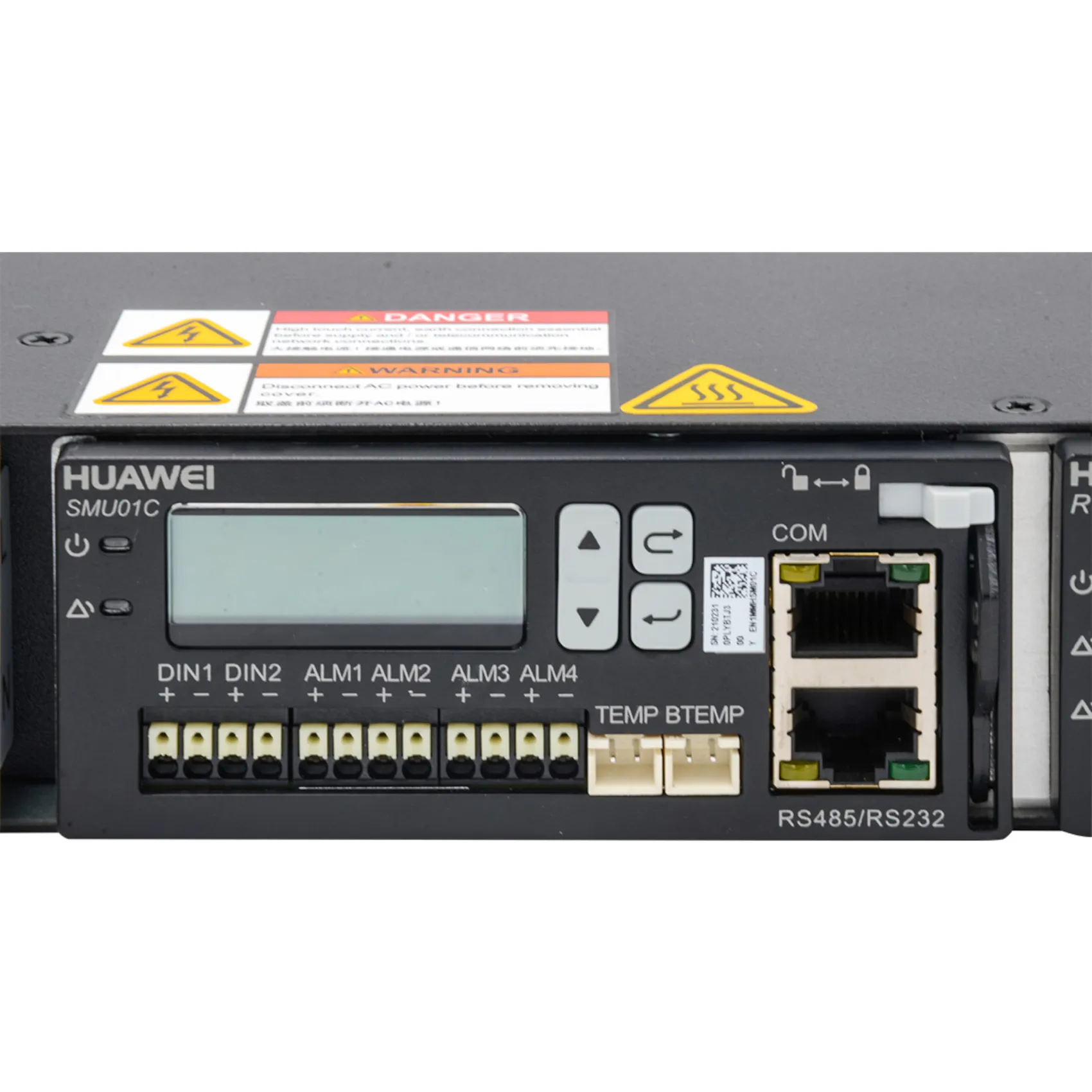

  • Модуль керування (SMU): Один слот для встановлення модуля керування:
    • SMU01C: Основний модуль керування та моніторингу.
    • SMU01A: Альтернативний або попередній модуль керування.
• Виходи живлення:
  • Лінії навантаження (-48V): 2 незалежні вихідні лінії для підключення активного обладнання (наприклад, Load 1, Load 2). Захищені керамічними запобіжниками.
  • Лінія акумуляторів (Battery): 1 виділена лінія з запобіжником для підключення та заряду акумуляторної батареї -48V DC.
• Комплектація: Кабелі живлення та підключення в комплект **не входять** та підбираються окремо.

---

Ключові переваги

• Надійність та резервування: Можливість встановлення двох модулів живлення дозволяє реалізувати схему резервування 1+1 для підвищення доступності системи.
• Компактність: Ідеальне рішення для об'єктів з обмеженим простором, де потрібна потужність до 30А.
• Інтелектуальне керування акумуляторами: Модуль SMU забезпечує оптимізовані профілі заряду, що подовжують термін служби АКБ.
• Гаряча заміна модулів: Модулі живлення та керування підтримують гаряче заміщення без зупинки системи.
• Простота обслуговування: Вбудована система з керамічними запобіжниками спрощує обслуговування та діагностику порівняно з автоматичними вимикачами.
• Повний моніторинг: Модуль SMU забезпечує віддалений моніторинг напруги, струму, стану АКБ та видачу тривог.

---

Сфери застосування

• Мережі доступу FTTx: Живлення одного або кількох OLT середньої потужності (наприклад, Huawei MA5800-X2) у телекомунікаційній шафі.
• Вузли мобільного зв'язку: Для базових станцій малої та середньої потужності.
• Корпоративні серверні кімнати: Живлення комутаторів, маршрутизаторів та іншого мережевого обладнання.
• Промислові системи зв'язку: Для обладнання контролю та управління.

---

Рекомендації щодо використання

• Планування потужності:
  • Розрахуйте сумарний струм споживання обладнання, що підключається до Load 1 та Load 2.
  • Додайте запас 20-30%. Загальне навантаження не повинно перевищувати 30А.
  • Для максимальної надійності встановіть два модулі R4815N (або аналогічні) для резервування 1+1.
• Вибір АКБ: Підберіть акумуляторні батареї -48V відповідної ємності, враховуючи потужність навантаження та бажаний час автономії. Підключення — до клем лінії Battery.
• Запобіжники: Система захищена вбудованими керамічними запобіжниками. Майте під рукою запасні запобіжники з правильним номінальним струмом для кожної лінії на випадок спрацювання.
• Монтаж та кабелі:
  • Оскільки кабелі не входять у комплект, виберіть силові кабелі відповідного перерізу для навантаження та АКБ.
  • Забезпечте якісне затискання наконечників на клемах.
  • Встановлюйте систему у добре вентильованому місці.
• Налаштування SMU: Після монтажу налаштуйте через модуль SMU вихідну напругу, параметри заряду АКБ, пороги тривог та комунікаційні параметри.

---

Висновок

Система живлення Huawei ETP4830-A1 є оптимальним рішенням для організації надійного та резервованого живлення -48V для об'єктів середньої потужності. Її модульна конструкція, можливість гарячої заміни, інтелектуальне керування АКБ та захищені виходи роблять її зручним та безпечним вибором для телекомунікаційних і корпоративних застосувань. Для повної готовності системи потрібно окремо придбати модулі живлення (2 x R4815N), модуль керування (SMU01C або SMU01A), акумулятори та силові кабелі.
