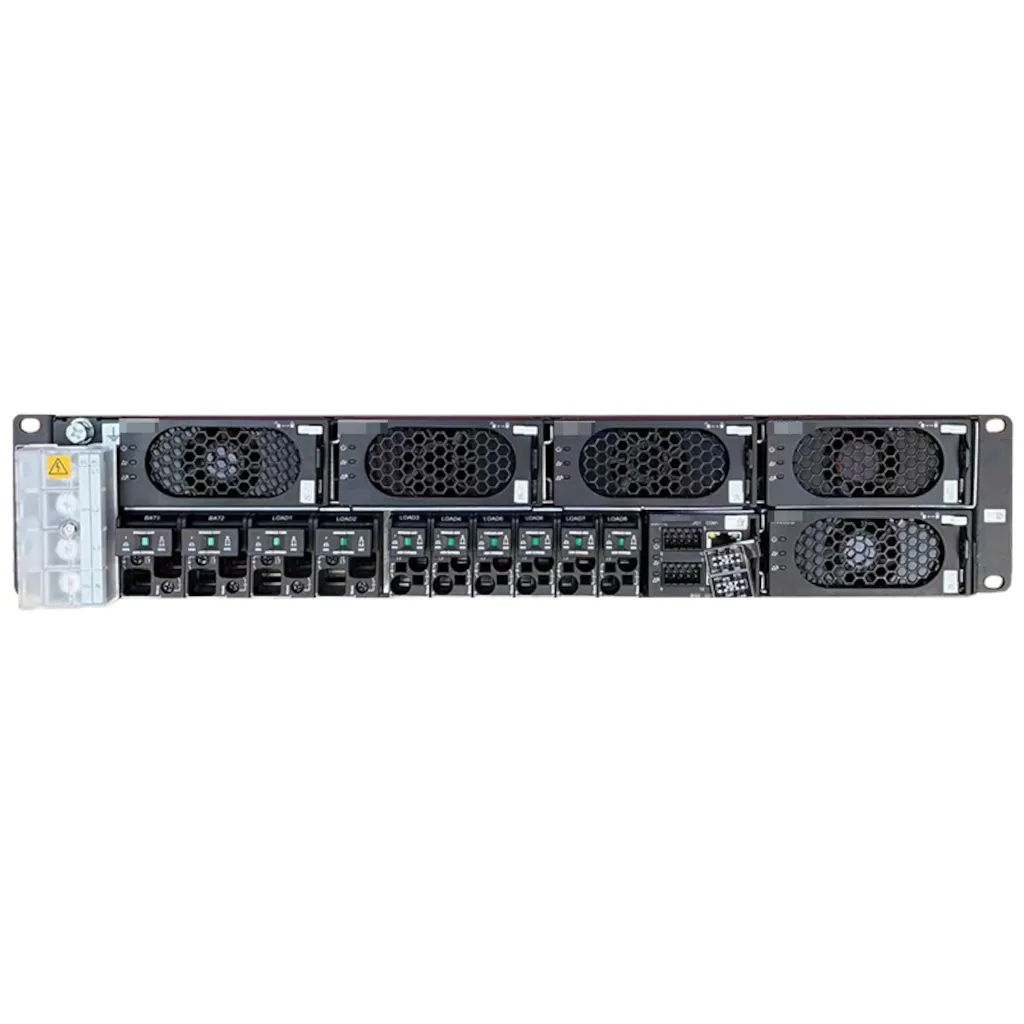

Блок живлення Huawei ETP48200-B2A1

Система живлення Huawei ETP48200-B2A1

Huawei ETP48200-B2A1 — це модульна система живлення постійного струму потужністю до 12 кВт, призначена для встановлення в захищених приміщеннях (телефонних станціях, апаратних, дата-центрах). Вона забезпечує надійне, ефективне та масштабоване живлення обладнання зв'язку та серверної інфраструктури завдяки архітектурі з гарячою заміною компонентів та резервуванням N+1.

---

Основні характеристики

• Тип пристрою: Модульна система живлення постійного струму (PSU) середньої потужності для захищених приміщень.
• Ключові переваги:
  • Висока потужність та щільність: Забезпечує до 12000 Вт вихідної потужності в шассі висотою 4U.
  • Надійність та доступність: Підтримка гарячої заміни всіх модулів та резервування випрямлячів за схемою N+1.
  • Висока енергоефективність: ККД до 96% та коефіцієнт потужності (PF) ≥ 0.99 значно знижують експлуатаційні витрати.
  • Гнучке масштабування: Можливість поступової установки до 6 випрямлячів R4850G2 (50А кожен) для задоволення зростаючих потреб.
• Архітектура системи:
  • Шассі (ETP48200-B2A1): Базова рама 4U з системою розподілу, слотами для модулів та системою керування.
  • Модулі випрямлячів (PSU): Використовуються випрямлячі Huawei R4850G2 (3000 Вт / 50 А).
  • Система керування: Підтримує встановлення модулів керування (NMU/SCU) для моніторингу та управління.
  • Система розподілу: Включає панелі розподілу з автоматичними вимикачами (MCB) для навантаження та акумуляторних груп.

---

Детальні технічні параметри

• Вхід живлення (AC Input):
  • Система вводу: 220/380 В AC, трифазна 4-дротова (3 фази + нейтраль), з можливістю роботи від однофазної мережі 220 В.
  • Частота: 45–66 Гц (номінальна 50 Гц / 60 Гц).
  • Коефіцієнт потужності (PF): ≥ 0.99 при номінальному навантаженні.
• Вихід живлення (DC Output):
  • Діапазон вихідної напруги: Регульована від –42 В DC до –58 В DC.
  • Номінальна напруга: –53.5 В DC.
  • Максимальна вихідна потужність: 12000 Вт з підтримкою резервування N+1 та тривалим робочим струмом до 150 А.
  • Точність стабілізації: ≤ ±1%.
  • Рівень шуму: Пік-пік ≤ 200 мВ; зважений телефонний шум ≤ 2 мВ.
• Захист та безпека:
  • Захист по входу AC:
    • Від перенапруги: відключення при ≥ 300 В АС, відновлення при 290-300 В АС.
    • Від низької напруги: відключення при ≤ 80 В АС, відновлення при 80-90 В АС.
  • Захист по виходу DC: Від перенапруги на виході в діапазоні –58.5 В DC до –60.5 В DC.
  • Інтегральні захисти: Захист від перевантаження, перегріву, короткого замикання.

---

Відмінності всередині серії ETP48200-B2

• ETP48200-B2A1: Базова конфігурація шассі для встановлення в захищених приміщеннях. Призначена для штатної трифазної мережі 220/380В. В комплектацію не входять модулі випрямлячів, модулі керування, панелі розподілу. Це "пусте" шассі для самостійного компонування.
• ETP48200-B2A0: Повна система в зборі (шассі + випрямлячі + модулі керування + панелі розподілу). Готова до роботи після підключення.

---

Складові для комплектації (для моделі B2A1)

• Обов'язкові компоненти для введення в експлуатацію:
  1. Випрямлячі: Модулі живлення R4850G2 (кількість за потужністю та схемою резервування, мін. 3, макс. 6).
  2. Модуль керування: Наприклад, SCU (Site Control Unit) або NMU для моніторингу та управління.
  3. Панель розподілу навантаження (Load): З автоматичними вимикачами (MCB) на потрібну кількість виходів.
  4. Панель розподілу акумуляторів (Battery): З автоматичними вимикачами для підключення АКБ.

---

Сфери застосування

• Центральні офіси операторів зв'язку (CO).
• Апаратні кімнати базових станцій (BTS Room).
• Регіональні та мультисервісні вузли доступу (MSAN/AGG).
• Сегменти корпоративних ЦОД та серверних кімнат.

---

Рекомендації щодо застосування

• Вибір моделі: Якщо потрібна готова "під ключ" система — обирайте ETP48200-B2A0. Якщо потрібна гнучка кастомна конфігурація або модернізація — обирайте ETP48200-B2A1.
• Розрахунок конфігурації: Для навантаження 100А з резервуванням N+1 необхідно 3 випрямлячі (2 робочі + 1 резервний). Для 150А — 4 випрямлячі (3+1).
• Проектування: Завчасно визначте кількість та номінали вимикачів на панелях розподілу відповідно до планованого навантаження та ємності АКБ.
• Вентиляція: Забезпечте достатній об'єм повітрообміну в приміщенні відповідно до тепловиділень системи.

---

Висновок

Huawei ETP48200-B2A1 є ідеальним будівельним блоком для створення потужної, надійної та ефективної системи живлення постійного струму в захищених приміщеннях. Її модульність дозволяє точно настроювати конфігурацію під конкретні поточні потреби з можливістю подальшого легкого масштабування. Це рішення для професіоналів, які цінують гнучкість, надійність та довготривалий життєвий цикл обладнання.
