Блок живлення Huawei ETP48150-A3

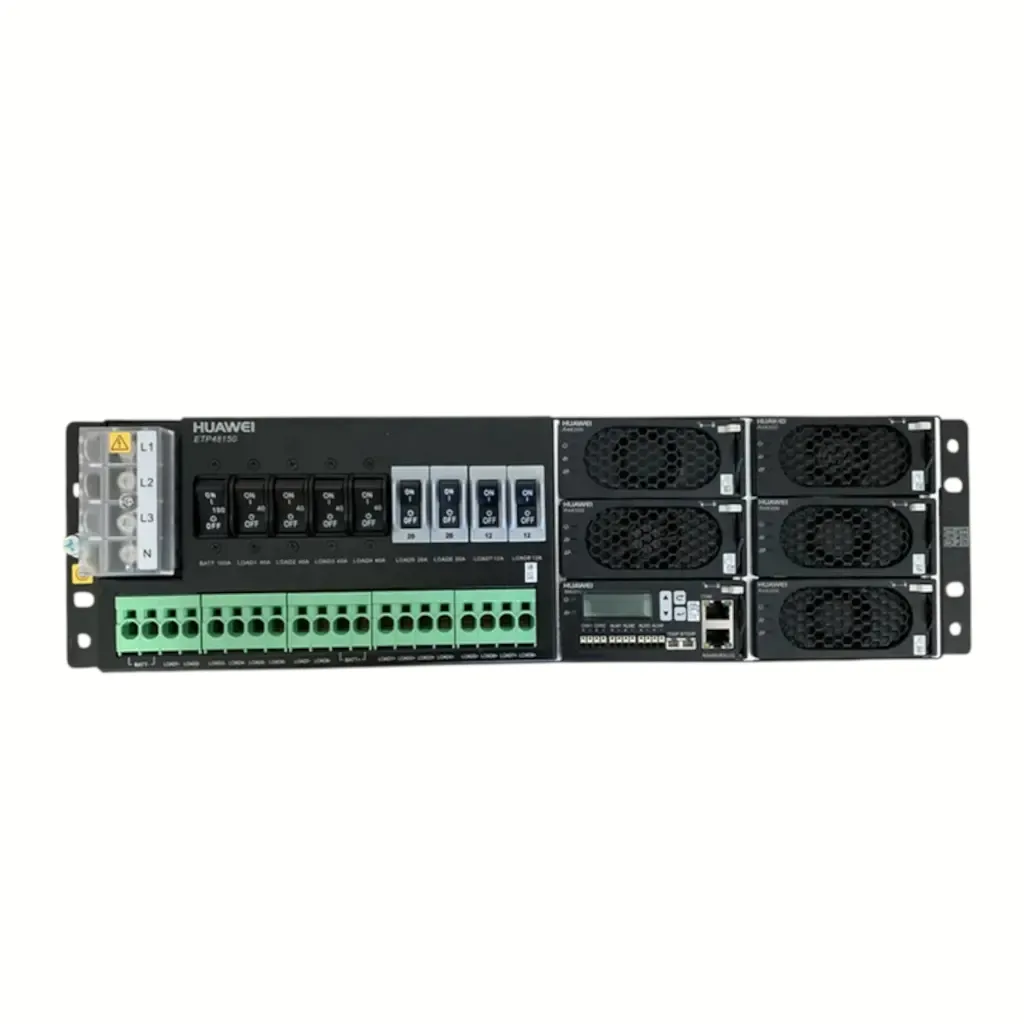

Система живлення Huawei ETP48150-A3 (-48V/150A)

Huawei ETP48150-A3 є високопотужною модульною системою живлення постійного струму (-48V DC), розробленою для забезпечення надійного та масштабованого електропостачання критично важливого обладнання у великих телекомунікаційних вузлах, центрах обробки даних та на базових станціях. Система забезпечує високу потужність, розширені можливості керування та резервування.

---

Основні характеристики

• Тип пристрою: Високопотужна модульна система живлення постійного струму (DC Power System)
• Загальна вихідна потужність: До 7200 Вт (150A * 48V)
• Вихідна напруга: Номінальна -48V DC (діапазон налаштування)
• Вхідна напруга: Гнучка конфігурація: ~220V AC, 1 фаза або 380V AC, 3 фази (на вибір при замовленні/підключенні).
• Конфігурація:
  • Шассі ETP48150-A3: Потужне шассі з розвиненою розподільною панеллю та автоматичними вимикачами.
  • Модулі живлення (PSU): Оснащена 5 високоефективними випрямлячами Huawei R4830G (30A/1470W кожен). Сумарна номінальна потужність: 5 x 30A = 150A.
  • Модуль керування (SMU): Встановлено розширений модуль керування SMU02C з покращеними можливостями моніторингу та комунікації.
• Розподіл живлення та захист:
  • Автоматичні вимикачі (запобіжники): 9 шт:
    • 1 автоматичний вимикач для лінії акумуляторних батарей (Battery).
    • 8 автоматичних вимикачів для розподілу навантаження на незалежні групи (наприклад, Load 1...8).
  • Вихідні клеми: Потужні клеми для підключення навантаження та АКБ.
• Комплектація: Кабелі живлення та підключення в комплект **не входять** та підбираються окремо відповідно до проекту.

---

Ключові переваги

• Висока потужність та масштабованість: Потужності 150А (7200 Вт) достатньо для живлення декількох потужних OLT, комутаторів або базових станцій з одного вузла.
• Відмовостійкість N+1: Конфігурація з 5 модулями R4830G при потрібних 4 для забезпечення 120А (4x30A) забезпечує резервування N+1. Навіть при відмові одного модуля система видає повні 120А.
• Професійне розподілення навантаження: 8 окремих груп навантаження з автоматичними вимикачами дозволяють логічно розподіляти та легко відключати обладнання для обслуговування.
• Розширений моніторинг та керування (SMU02C): Модуль забезпечує повний контроль системи, включаючи моніторинг кожного випрямляча, стану АКБ, вхідних фаз, віддалене керування та інтеграцію в системи NMS.
• Гнучкість вхідного живлення: Можливість роботи від одно- або трифазної мережі робить систему універсальною для різних об'єктів.
• Висока енергоефективність: Модулі R4830G мають високий ККД (>96%), що знижує експлуатаційні витрати на великих системах.
• Гаряча заміна модулів: Всі модулі (випрямлячі R4830G, SMU) підтримують гаряче заміщення.

---

Сфери застосування

• Центральні телекомунікаційні вузли (CO): Живлення мультисервісних платформ, мультиплексорів та комутаторів.
• Великі вузли мобільного зв'язку: Для потужних базових станцій 4G/5G та контролерів.
• Регіональні вузли мережі доступу: Централізоване живлення для десятків OLT в одній шафі.
• Малі та середні ЦОД: Як джерело DC живлення для телекомунікаційного обладнання та частини серверів.

---

Рекомендації щодо використання

• Планування навантаження:
  • Розподіліть обладнання по 8 групах навантаження логічно, балансуючи струм.
  • Загальний струм усіх груп не повинен перевищувати 150А в режимі резервування N+1 (фактично 120А при 4 робочих модулях).
  • Для кожного автоматичного вимикача вкажіть номінальний струм, що відповідає навантаженню групи.
• Вибір АКБ: Потужна система вимагає відповідної акумуляторної батареї великої ємності або каскаду батарей. Розрахуйте ємність, виходячи із сумарного навантаження та годин автономії.
• Вибір вхідної лінії:
  • 1 фаза: Підходить для об'єктів з обмеженою електричною потужністю.
  • 3 фази: Рекомендується для рівномірного навантаження мережі та максимального використання потужності системи.
• Підбір кабелів: **Критично важливо** використовувати силові кабелі великого перерізу, розраховані на струми до 150А, та якісні наконечники. Рекомендується залучити електропроектувальника.
• Електромонтаж та безпека: Монтаж та підключення такої потужної системи повинні виконуватися кваліфікованими фахівцями з дотриманням всіх правил електробезпеки та ПУЕ.
• Налаштування SMU02C</strong): Після інсталяції необхідно детально налаштувати систему: параметри АКБ, пороги тривог, конфігурацію комунікацій, балансування фаз (при 3-фазному вводі).

---

Висновок

Система живлення Huawei ETP48150-A3 є промисловим рішенням для організації високопотужного, відмовостійкого та легко керованого джерела живлення -48V DC. Її архітектура з резервуванням N+1, розвинена система розподілу на 8 ліній, розширений модуль керування SMU02C та гнучке вхідне живлення роблять її ідеальним вибором для критично важливих та високонавантажених об'єктів телекомунікаційної інфраструктури. Це рішення вимагає професійного проектування, монтажу та налаштування.
