Блок живлення Huawei ETP48100-B1(100A)

Блок живлення Huawei ETP48100-B1 (-48V/100A)

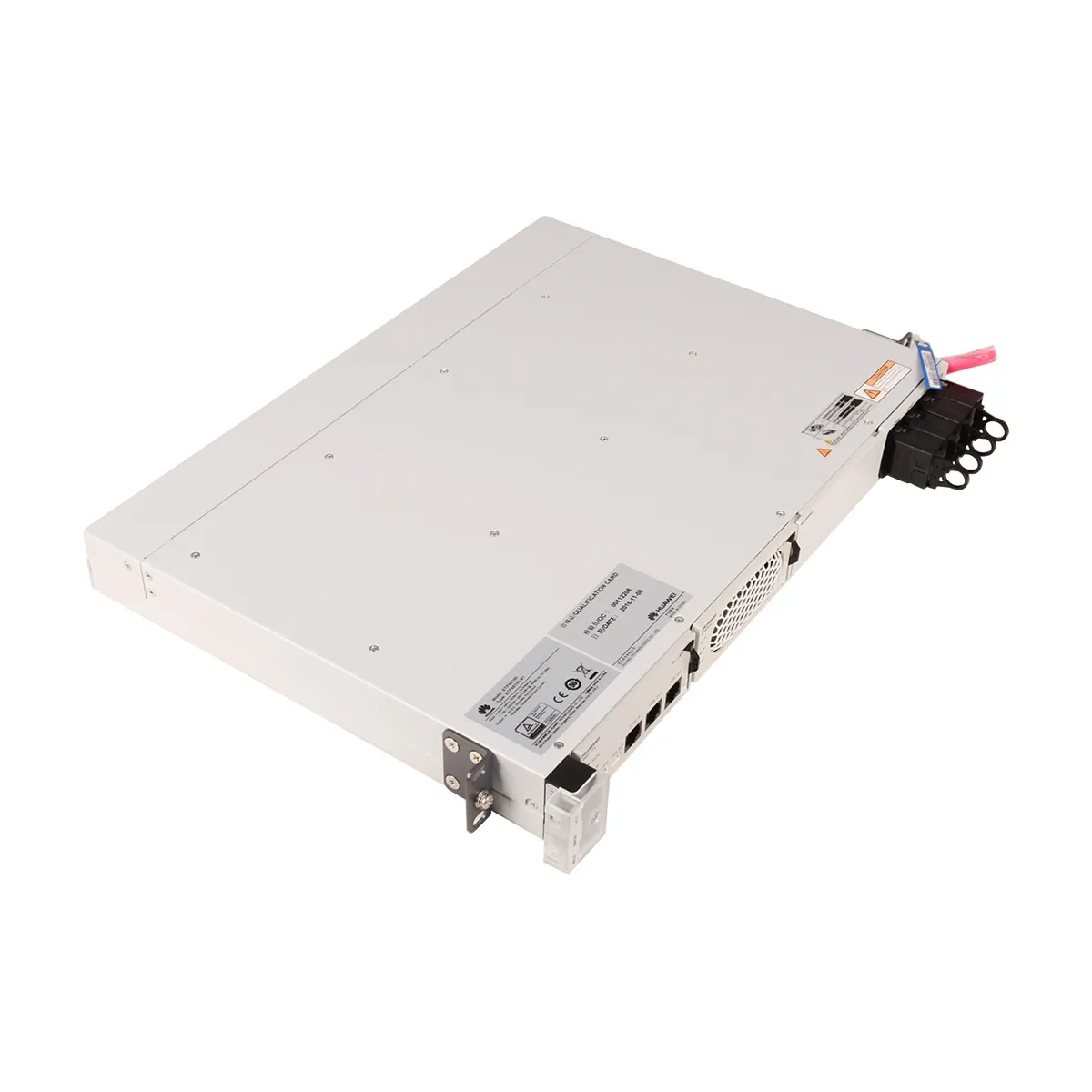

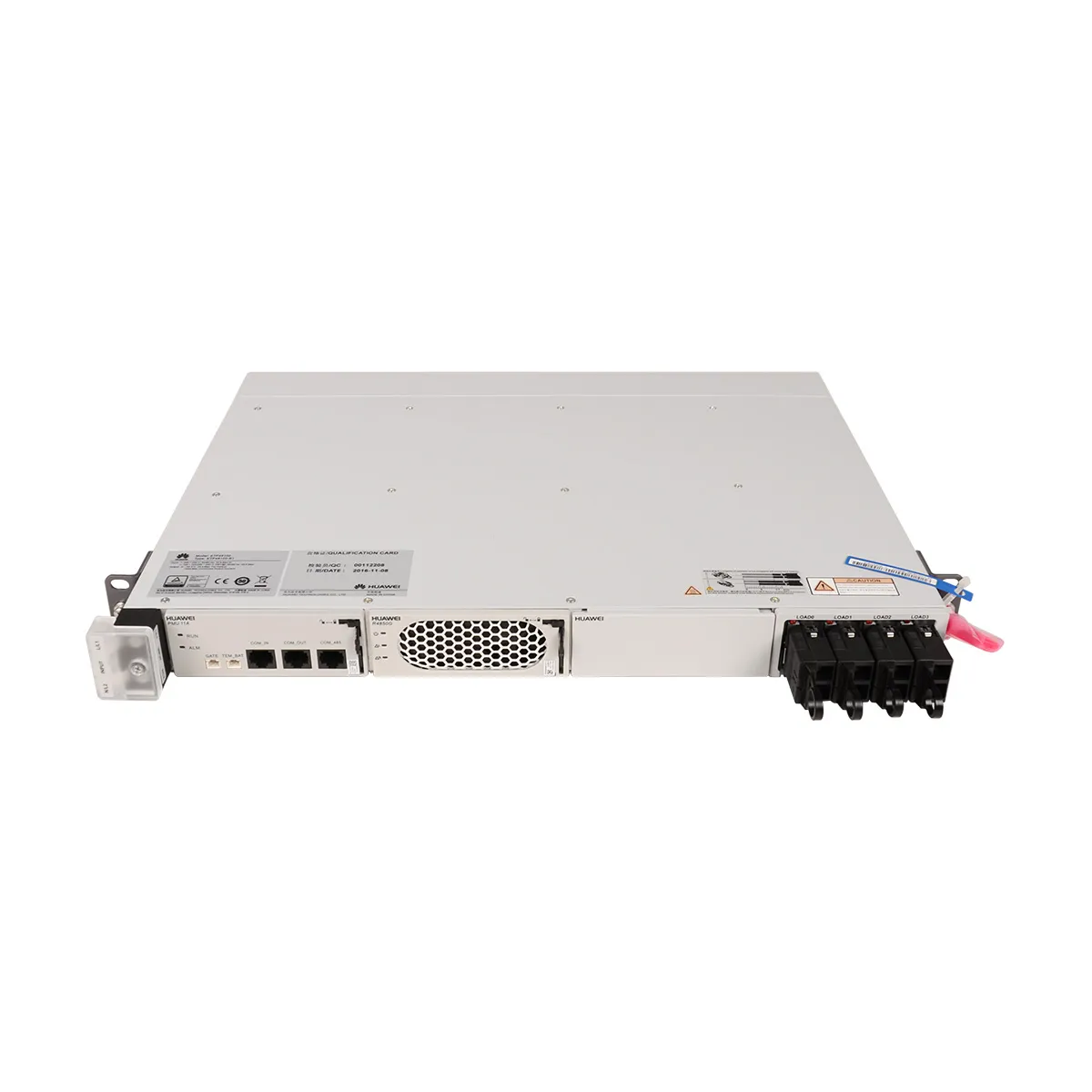

Huawei ETP48100-B1 (100A) є високопродуктивним модульним конвертером живлення, призначеним для надійного електропостачання потужних OLT Huawei та іншого телекомунікаційного обладнання. Система відрізняється високою вихідною потужністю, простотою підключення та постачається в готовому до роботи вигляді з попередньо підключеним мережевим кабелем.

---

Основні характеристики

• Тип пристрою: Модульний конвертер AC/DC (Power Converter)
• Загальна вихідна потужність: До 3000 Вт (при 176-290V AC)
• Максимальний вихідний струм: 50 А
• Вихідна напруга: Регульована в діапазоні -42V DC до -58V DC
• Вхідна напруга:
  • 220V AC однофазна: 176 V AC до 290 V AC (номінальний робочий діапазон).
  • При зниженні напруги до 85–175 V AC потужність лінійно зменшується до 1250 Вт.
• Конфігурація:
  • Шассі ETP48100-B1:
    • 2x PSU (Модуль живлення): Встановлений один високоефективний випрямляч R4850G2 на 100А.

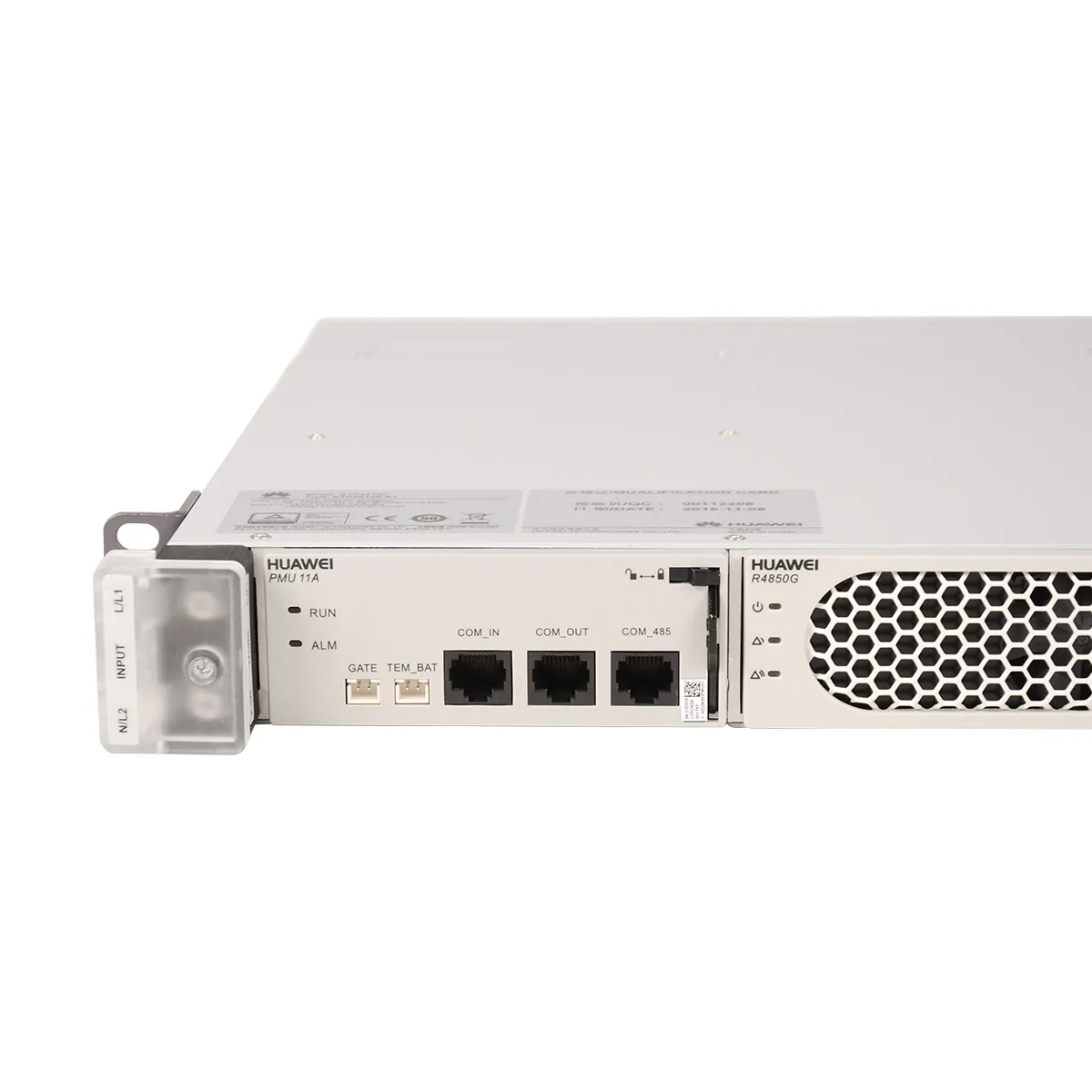

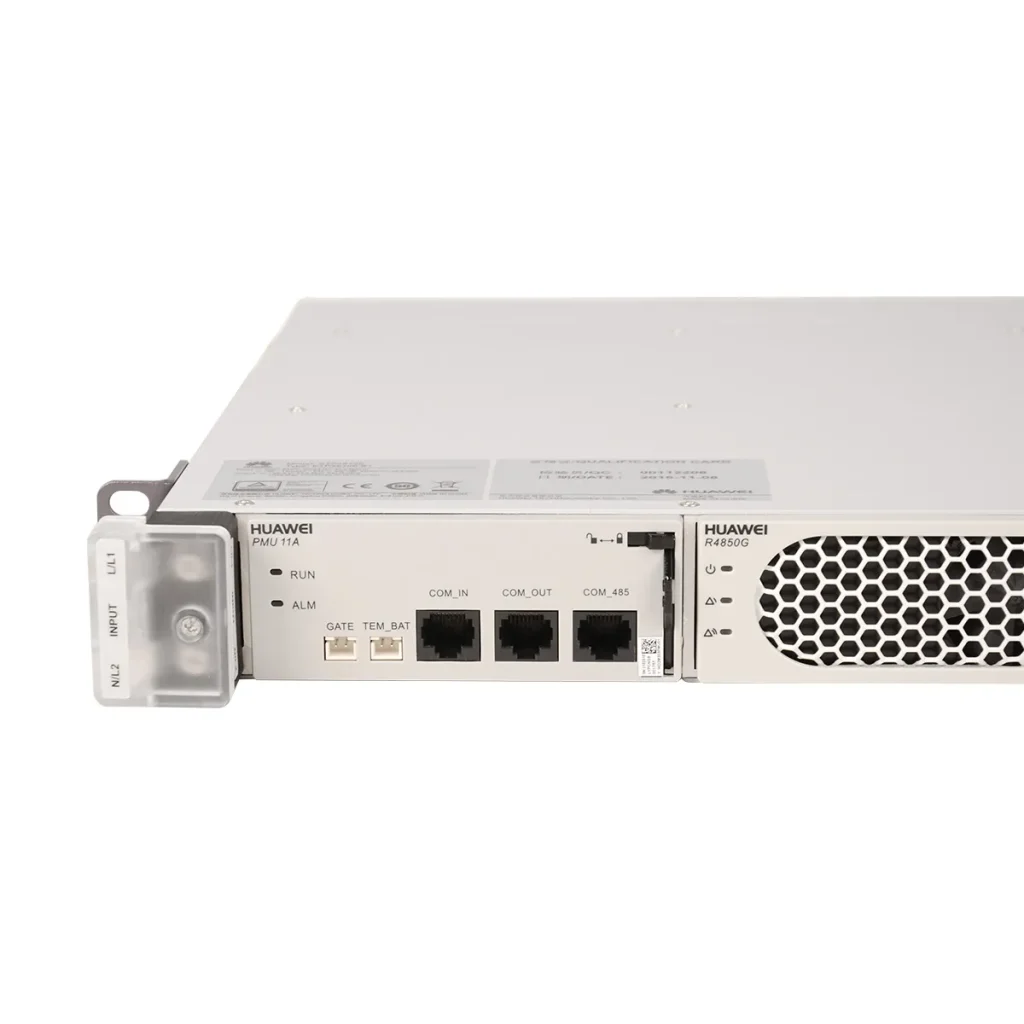

    • 1x PMU (Модуль управління живленням): Модуль PMU(11A) для керування та моніторингу.
  • Комплектація: Постачається з попередньо підключеним європейським мережевим кабелем (EU power cable).
• Масштабованість:
  • Базова конфігурація (2x R4850G2): Максимальний вихід 100А.
  • Розширена конфігурація (2x R4850G2): Можна встановити другий модуль для отримання максимального виходу 100А (з необхідністю оновлення шассі/комплектації).
• Розподіл живлення:

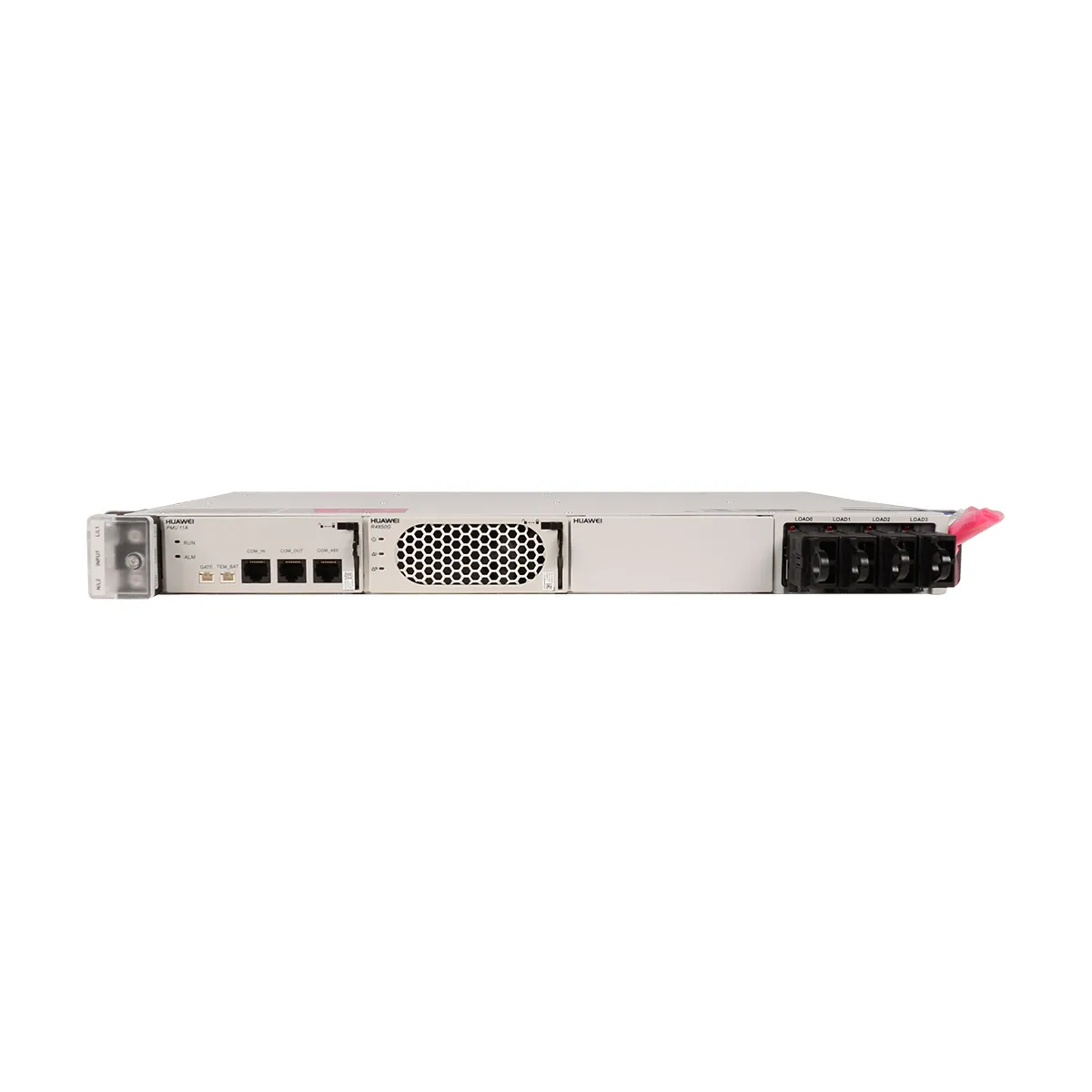

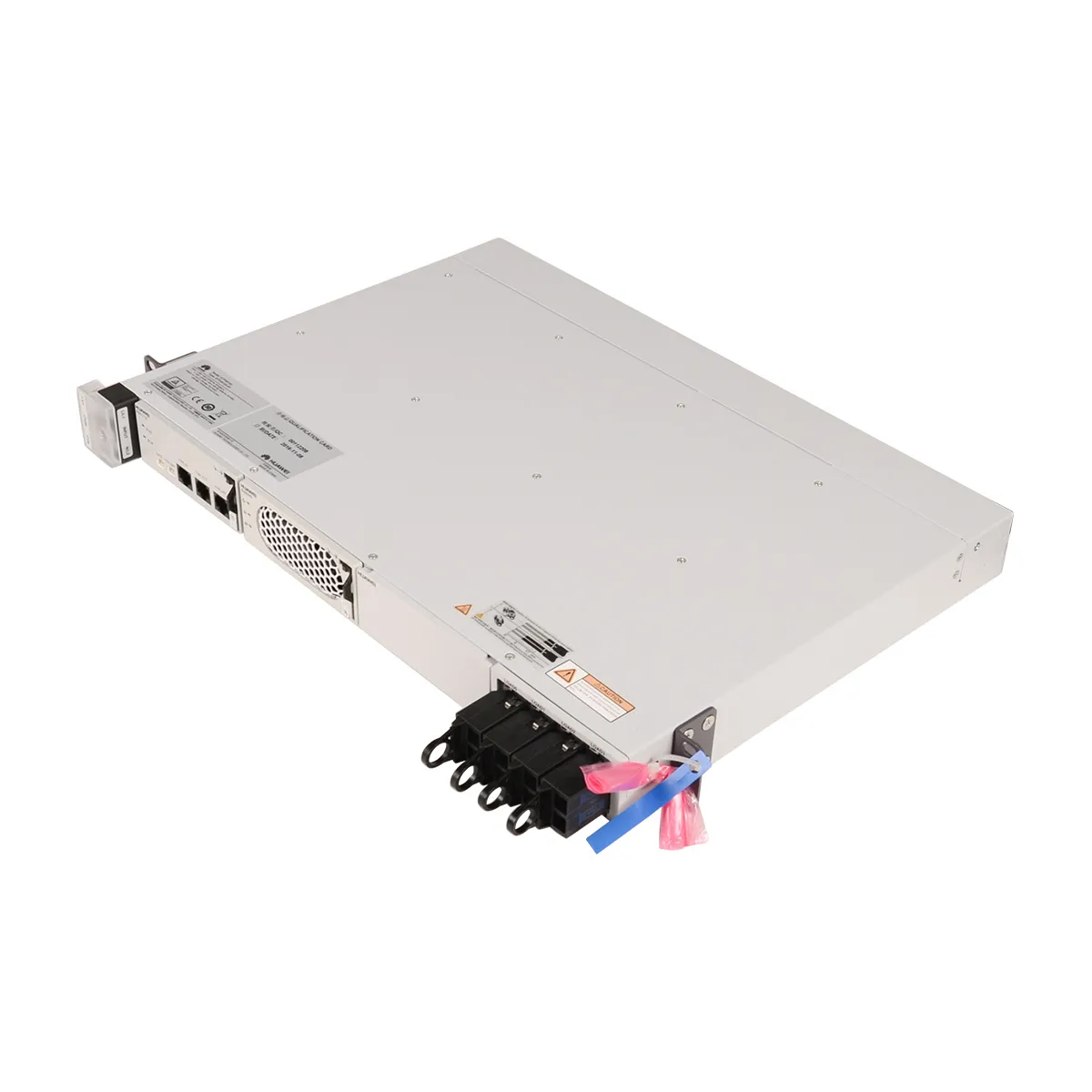

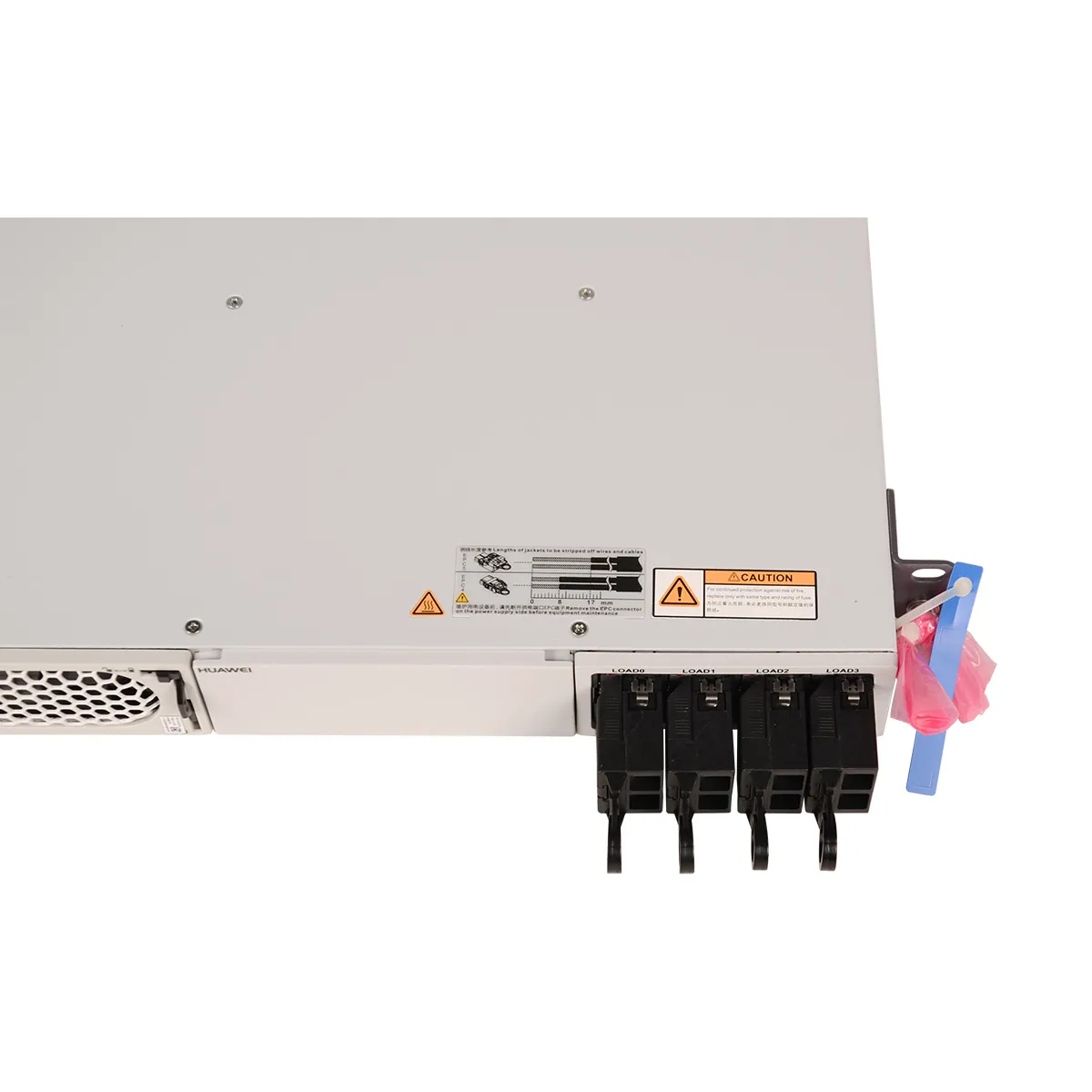

  • 4 силових вихідних порти на шассі. Кожен порт розрахований на максимальний струм 25А.
  • Загальний максимальний струм через всі порти обмежений потужністю встановленого PSU (100А або 100А).
• Особливість: Система не має порту для підключення акумуляторів (Without battery port). Призначена для роботи тільки від мережі або вимагає зовнішньої системи резервування.
• Захист: Вбудований захист від перенапруги (Surge protection): 2 кВ (диференціальний режим), 4 кВ (синфазний режим).

---

Ключові переваги

• Висока потужність у компактному виконанні: Забезпечує до 3000 Вт потужності, достатньої для найбільш навантажених OLT (MA5800-X15, X17).
• Готовність до роботи: Попередньо підключений мережевий кабель значно прискорює та спрощує процес інсталяції.
• Гнучкість підключення навантаження: Чотири окремі виходи по 25А дозволяють розподілити живлення між кількома пристроями або платами, полегшуючи кабельне господарство.
• Масштабованість: Можливість нарощення потужності до 100А шляхом додавання другого модуля R4850G2, що захищає інвестиції на майбутнє.
• Широка сфера застосування: Спеціально рекомендована для широкого спектру критично важливого обладнання Huawei.
• Просте підключення кабелів: Конструкція сприяє легкому та безпечному монтажу вихідних силових кабелів.

---

Сфери застосування

• Потужні OLT Huawei: MA5800-X7, MA5800-X15, MA5800-X17 у центральних офісах або агрегаційних вузлах.
• Усталене обладнання: MA5683T, MA5680T при їх модернізації або заміні старого блоку живлення.
• Телекомунікаційні шафи з високим навантаженням: Де потрібне живлення кількох одиниць обладнання від одного джерела з розподілом по портах.
• Об'єкти з гарантованим живленням: Де резервування забезпечується на рівні вхідної електричної мережі (наприклад, від двох незалежних підстанцій або потужних ДБЖ), а не на рівні -48V.

---

Рекомендації щодо використання

• Критичне обмеження: Враховуйте відсутність порту для АКБ. Для забезпечення безперебійної роботи необхідно:
  • Або підключити систему до зовнішньої мережі з гарантованим живленням (наприклад, через онлайн-UPS або від двох незалежних ліній).
  • Або використовувати окрему систему резервування на -48V.
• Розподіл навантаження по портах: Розподіліть обладнання між 4 портами, переконавшись, що струм через кожен порт не перевищує 25А, а сумарний струм не перевищує 100А.
• Вимоги до вхідної мережі:
  • Для повної потужності 3000Вт забезпечте стабільну напругу в діапазоні 176-290V AC.
  • При зниженні напруги живлення нижче 176V потужність системи буде падати.
• Масштабування: Якщо планується збільшення навантаження понад 100А, переконайтеся, що шассі призначене для встановлення двох модулів R4850G2, і придбайте другий модуль.
• Електробезпека: Потужність 3000Вт вимагає належного підходу до заземлення, вибору перерізу вихідних кабелів та захисту вхідної лінії автоматичним вимикачем відповідного номіналу.

---

Висновок

Huawei ETP48100-B1 (100A) є спеціалізованим, потужним та зручним рішенням для живлення найбільш енергоємного обладнання Huawei в умовах, де резервування забезпечується на рівні вхідної AC мережі, а не через вбудовані акумулятори. Її висока продуктивність, чотири розподільчі порти, масштабованість та готовність до роботи з кабелем роблять її відмінним вибором для модернізації або побудови нових високопродуктивних вузлів зв'язку. Ключовим моментом при виборі є усвідомлення відсутності вбудованої підтримки АКБ та необхідність організації зовнішнього резервування.
