Блок живлення Huawei ETP48100-A1(100A)

Блок живлення Huawei ETP48100-A1 (-48V/100A)

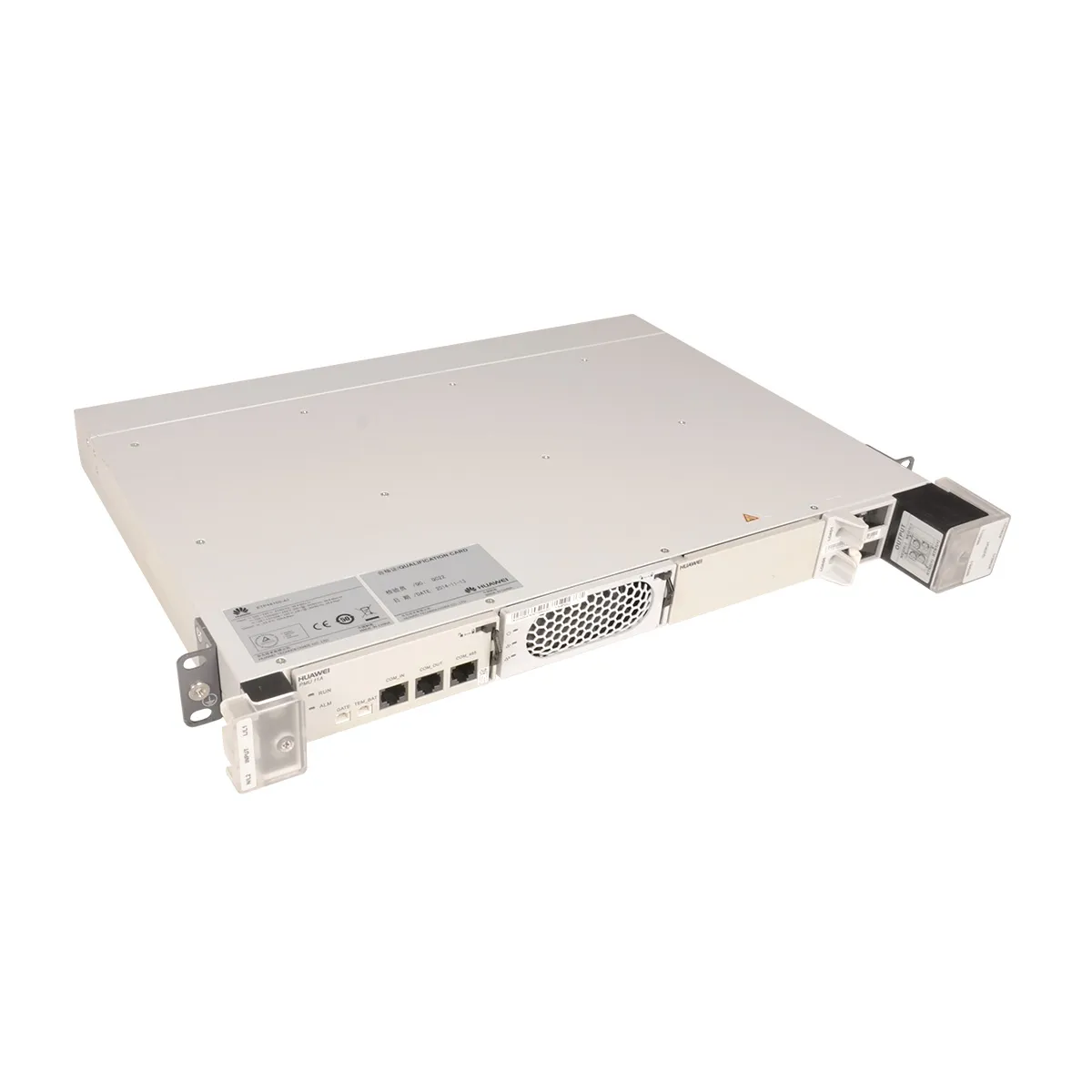

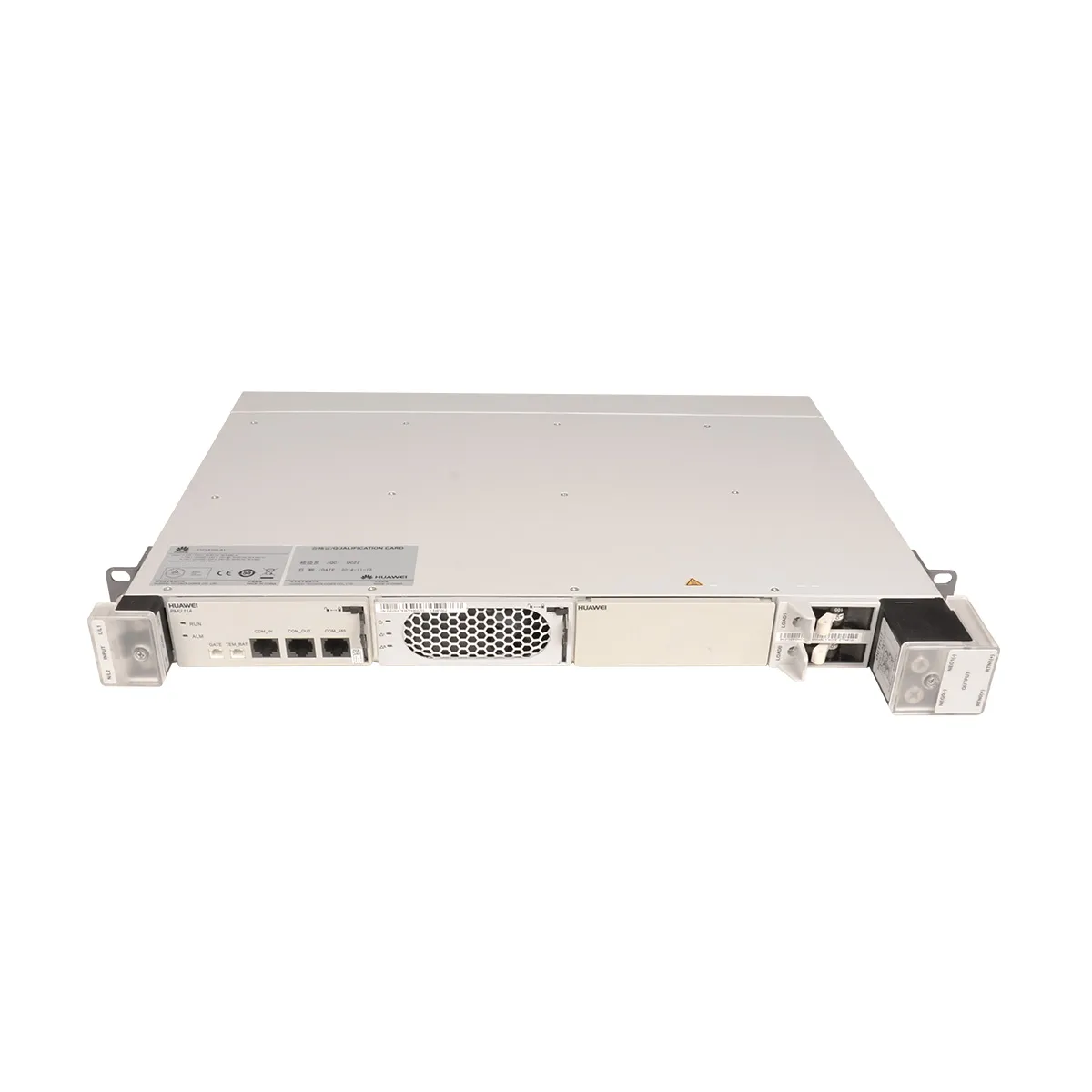

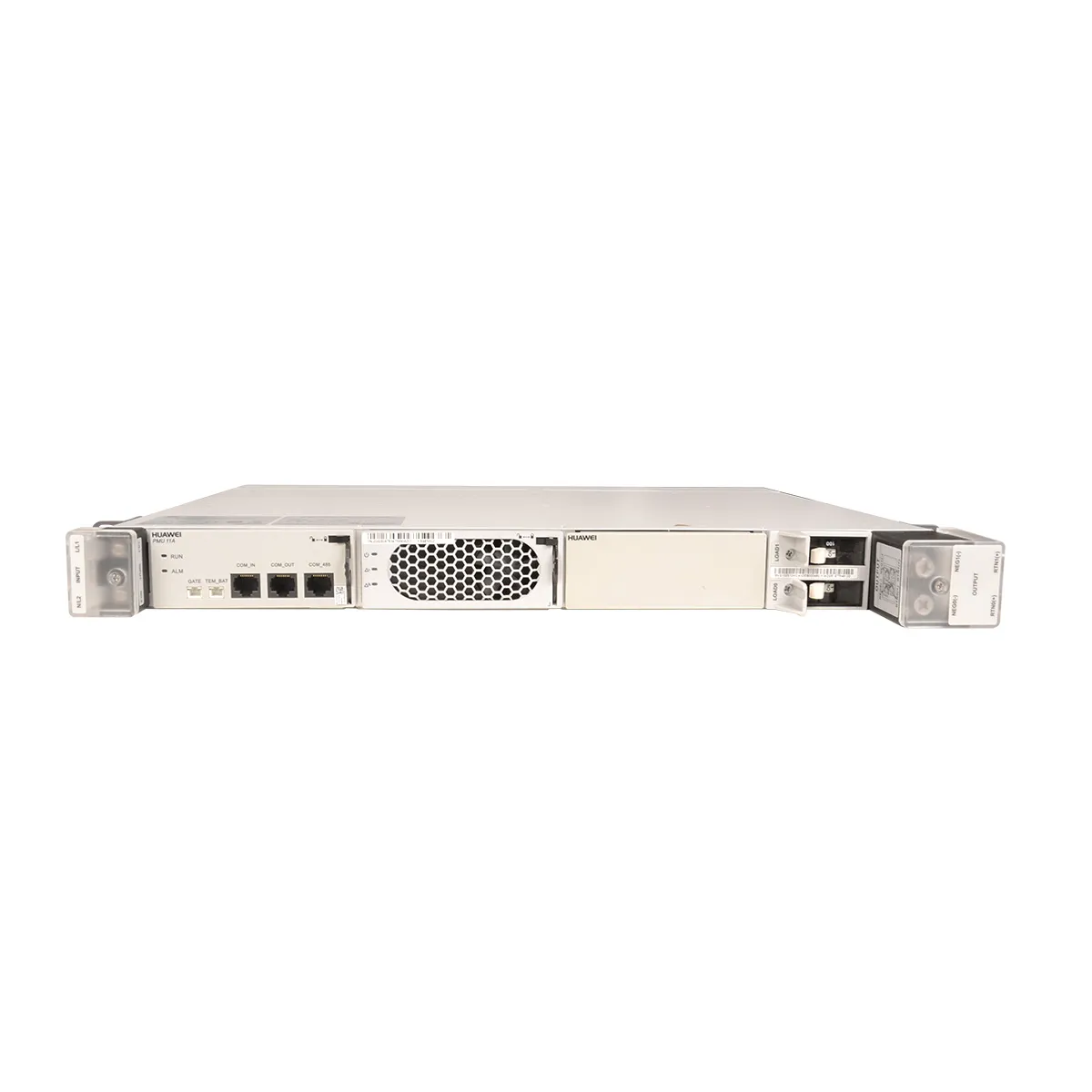

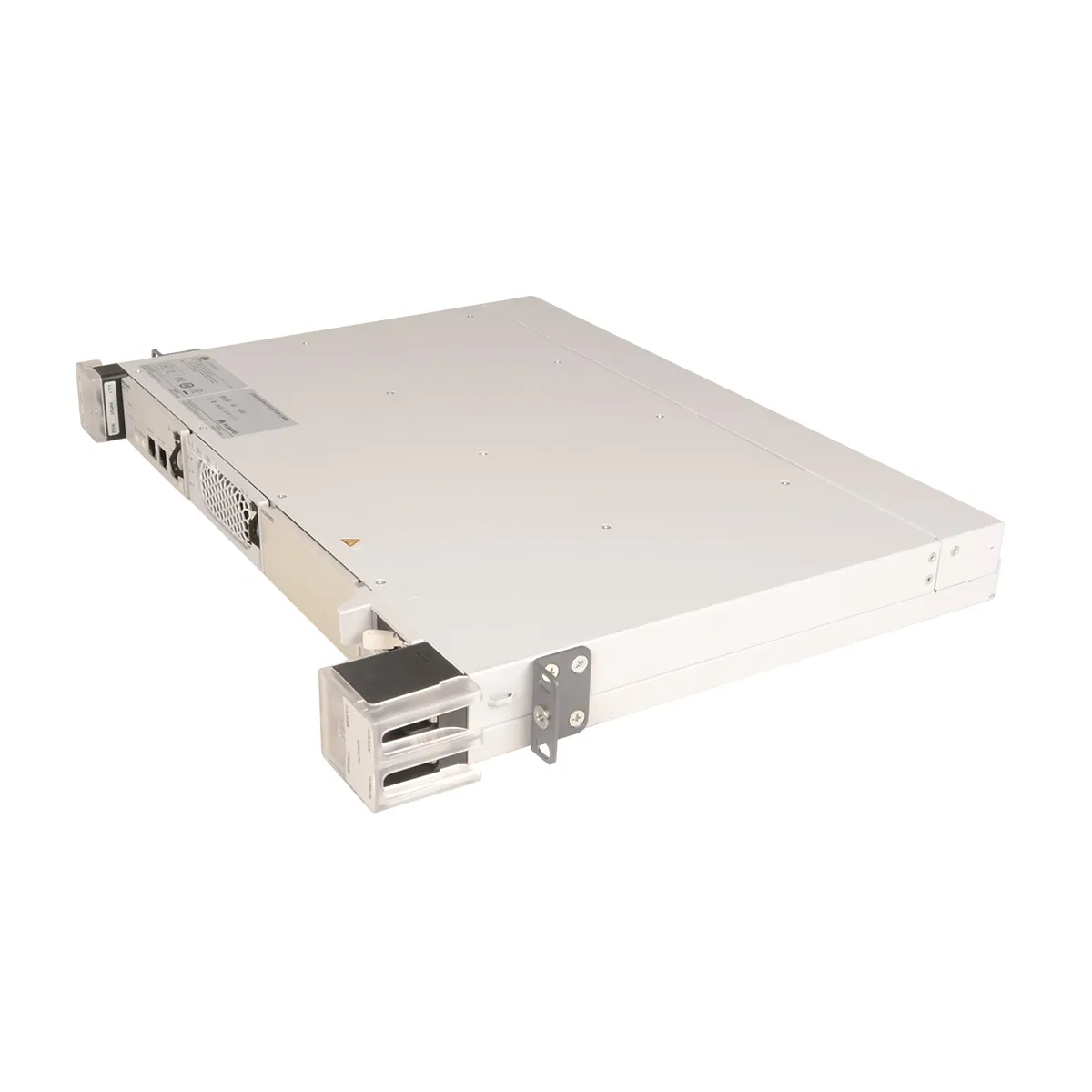

Huawei ETP48100-A1 (100A) є високопродуктивним модульним конвертером живлення, призначеним для надійного електропостачання потужних OLT Huawei та іншого телекомунікаційного обладнання. Система відрізняється високою вихідною потужністю та постачається в готовому до роботи вигляді з попередньо підключеним мережевим кабелем. Модель A1 відрізняється від B1 кількістю вихідних портів.

---

Основні характеристики

• Тип пристрою: Модульний конвертер AC/DC (Power Converter)
• Загальна вихідна потужність: До 3000 Вт (при 176-290V AC)
• Максимальний вихідний струм: 50 А
• Вихідна напруга: Регульована в діапазоні -42V DC до -58V DC
• Вхідна напруга:
  • 220V AC однофазна: 176 V AC до 290 V AC (номінальний робочий діапазон).
  • При зниженні напруги до 85–175 V AC потужність лінійно зменшується до 1250 Вт.
• Конфігурація:
  • Шассі ETP48100-A1:
    • 2x PSU (Модулі живлення): Встановлені жва високоефективні модулі R4850G2 на 100А.

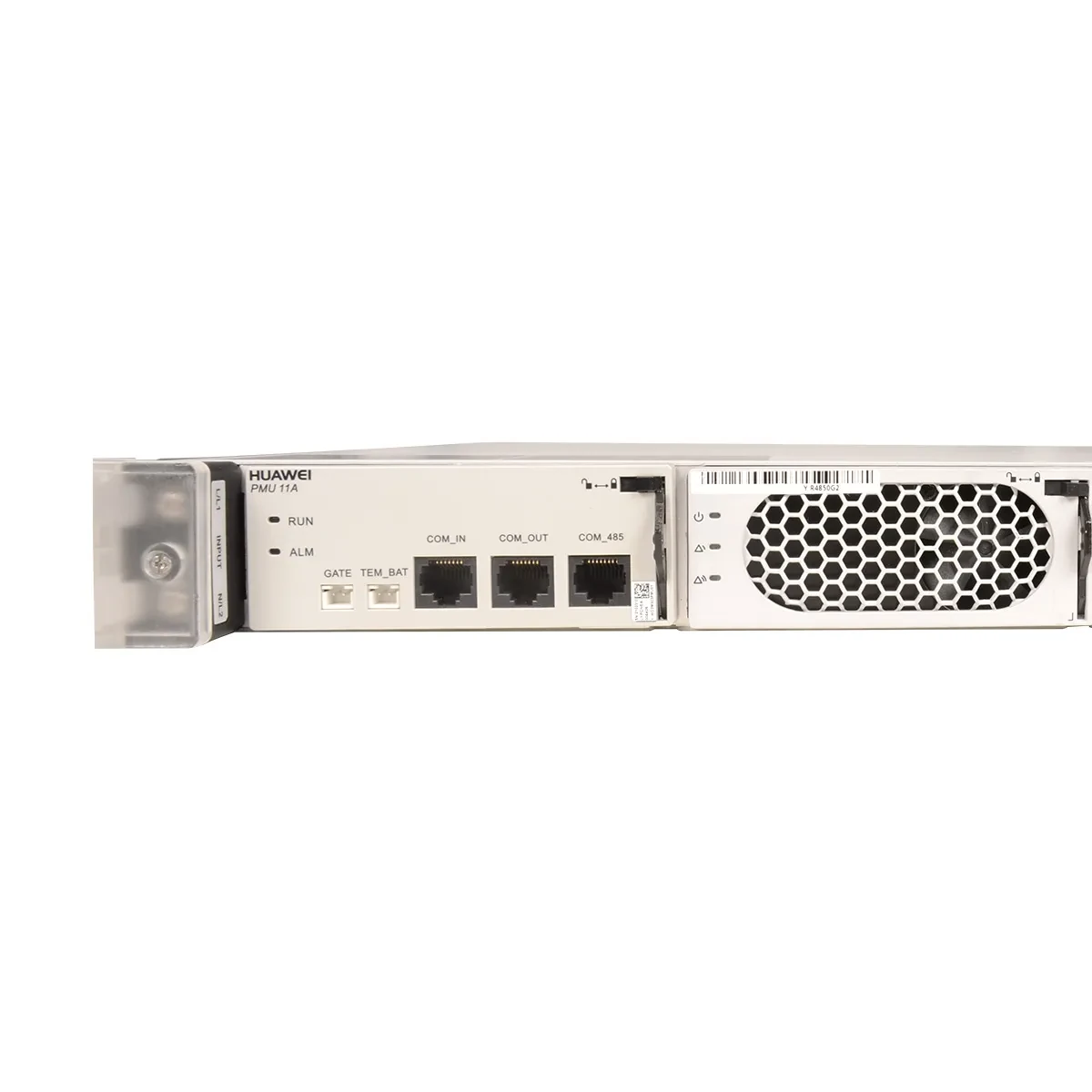

    • 1x PMU (Модуль управління живленням): Модуль PMU(11A) для керування та моніторингу.
  • Комплектація: Постачається з попередньо підключеним європейським мережевим кабелем (Europe power cable).
• Масштабованість:
  • Базова конфігурація (1x R4850G2): Максимальний вихід 50А.
  • Розширена конфігурація (2x R4850G2): Можна встановити другий модуль для отримання максимального виходу 100А.
• Розподіл живлення:
  • 2 силові вихідні порти на шассі. Кожен порт розрахований на максимальний струм 25А.
  • Загальний максимальний струм через обидва порти обмежений потужністю встановленого PSU (50А або 100А).
• Особливість: Система не має порту для підключення акумуляторів (Without battery port). Призначена для роботи тільки від мережі.
• Захист: Вбудований захист від перенапруги (Surge protection): 2 кВ (диференціальний режим), 4 кВ (синфазний режим).

---

Ключові переваги

• Висока потужність: Забезпечує до 3000 Вт потужності, достатньої для живлення потужних OLT (MA5800-X15, X17) та іншого обладнання.
• Готовність до роботи: Попередньо підключений мережевий кабель значно прискорює та спрощує процес інсталяції.
• Простота та достатність: Два виходи по 25А ідеально підходять для живлення одного потужного пристрою з двома входами живлення (для резервування) або двох середньопотужних пристроїв.
• Масштабованість: Можливість нарощення потужності до 100А шляхом додавання другого модуля R4850G2, що захищає інвестиції.
• Широка сумісність: Спеціально рекомендована для широкого спектру критично важливого обладнання Huawei.
• Просте підключення кабелів: Конструкція сприяє легкому монтажу.

---

Сфери застосування

• Потужні OLT Huawei: MA5800-X7, MA5800-X15, MA5800-X17, де достатньо двох силових ліній.
• Класичні OLT: MA5683T, MA5680T при їх модернізації.
• Вузли з двома основними споживачами: Наприклад, OLT + окремий агрегаційний комутатор.
• Об'єкти з гарантованим живленням на рівні AC: Де резервування забезпечується вхідними ДБЖ або подвійними електричними вводами, а не вбудованими акумуляторами -48V.

---

Рекомендації щодо використання

• Відсутність резервування АКБ: Критично важливо враховувати відсутність порту для АКБ. Для безперебійної роботи необхідно передбачити зовнішнє джерело безперебійного живлення на рівні 220V AC або окрему систему -48V з акумуляторами.
• Схема підключення:
  • Для одного пристрою з резервуванням (наприклад, MA5800): Підключіть кожен вихідний порт (25А) до одного з двох незалежних входів живлення OLT.
  • Для двох пристроїв: Підключіть один пристрій до першого порту, інший – до другого, контролюючи сумарне навантаження.
• Вимоги до вхідної мережі: Для повної потужності 3000Вт забезпечте стабільну напругу в діапазоні 176-290V AC. При нижчій напрузі потужність системи буде обмежена.
• Масштабування: Якщо планується збільшення навантаження понад 50А, необхідно придбати та встановити другий модуль R4850G2 у відповідний слот шассі.
• Електробезпека: Потужність 3000Вт вимагає належного заземлення, правильного вибору перерізу вихідних кабелів (які не входять у комплект) та захисту вхідної лінії.

---

Висновок

Huawei ETP48100-A1 (100A) є потужним та ефективним рішенням для живлення високонавантажених OLT Huawei в умовах, де достатньо двох ліній розподілу та де резервування живлення організовано на рівні вхідної AC інфраструктури. Її головні переваги – висока продуктивність, готовність до монтажу та можливість майбутнього масштабування – роблять її відмінним вибором для центральних вузлів мережі доступу. Ключовою відмінністю від моделі B1 є менша кількість вихідних портів (2 замість 4), що слід враховувати при плануванні.
