Блок живлення Huawei EPS30-4815AF-30A

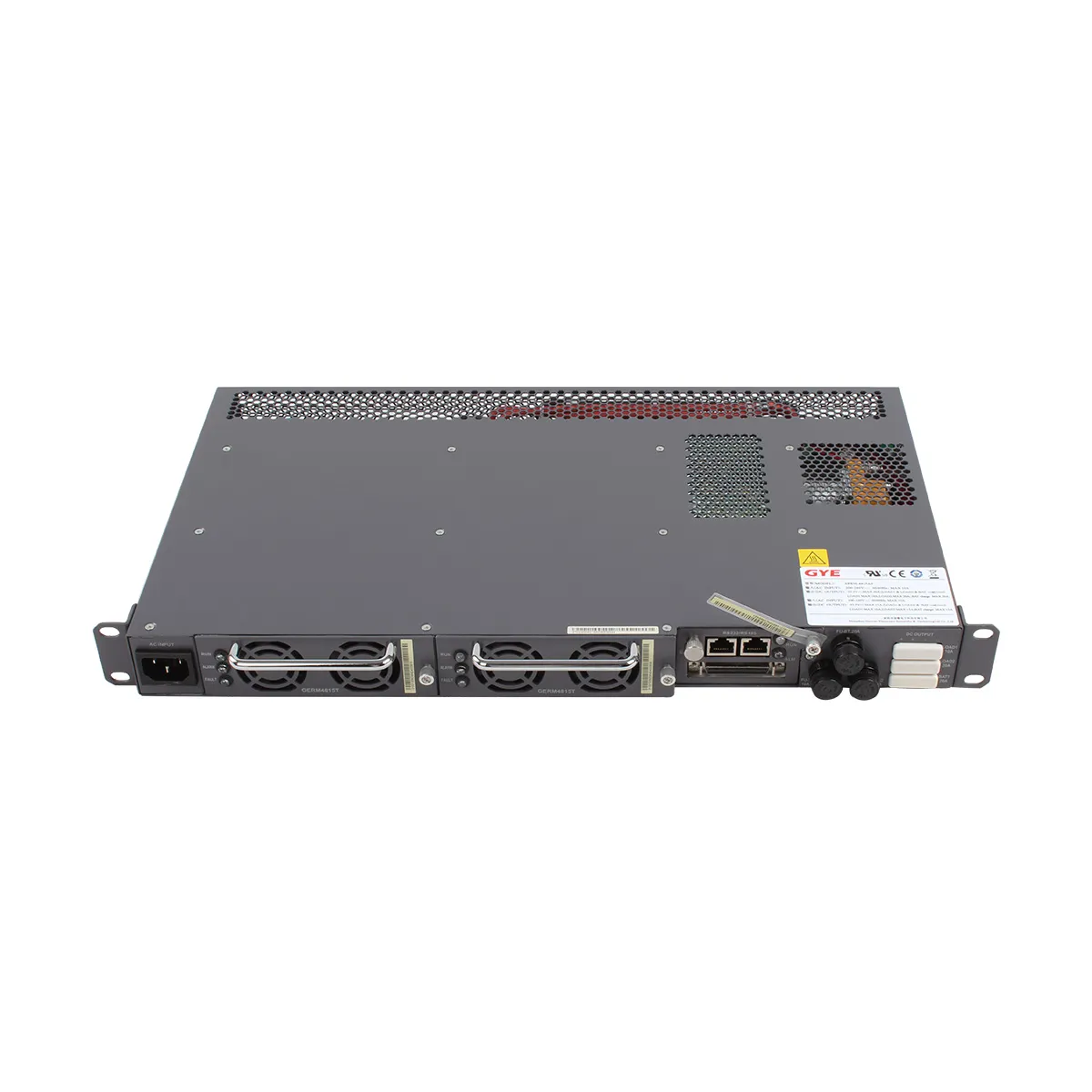

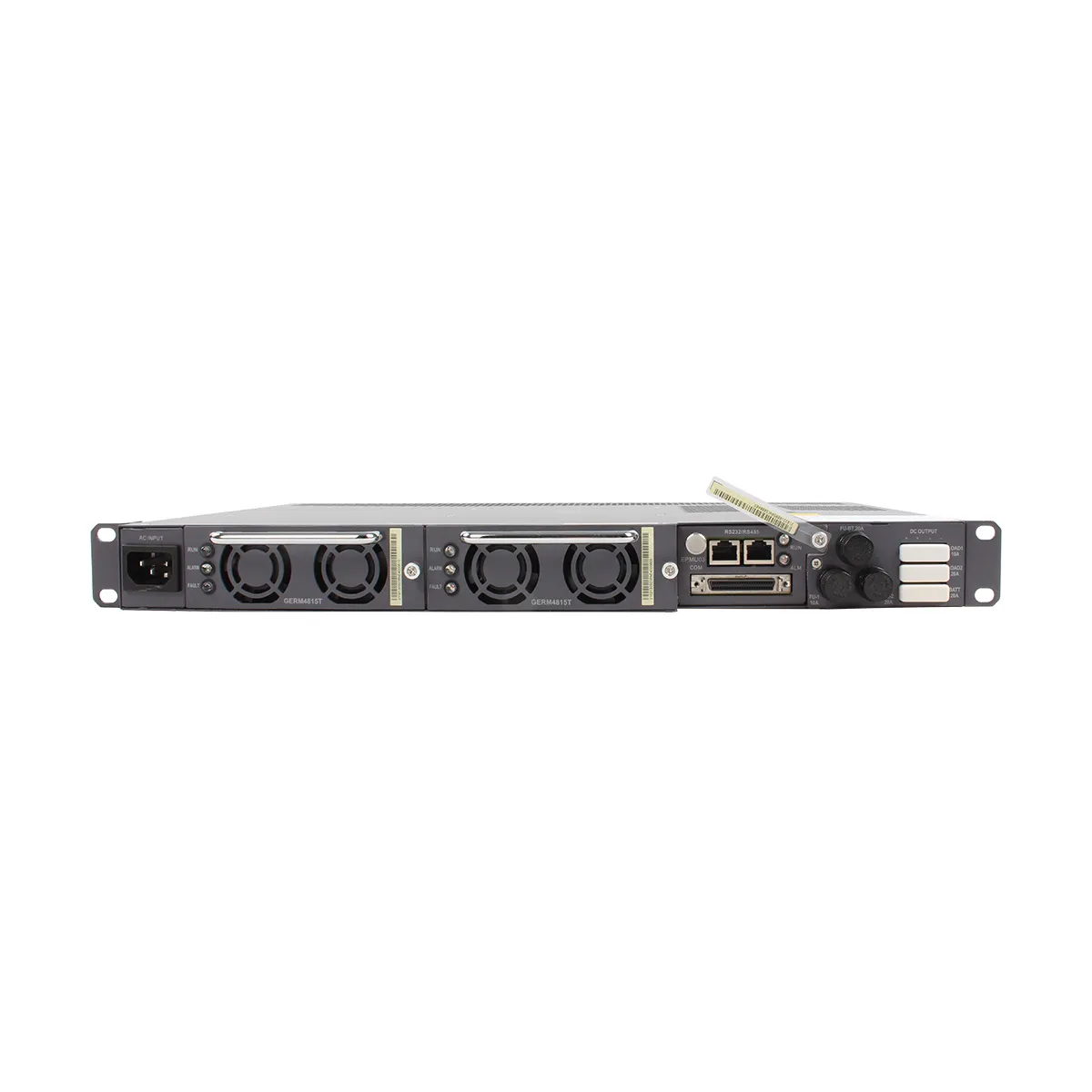

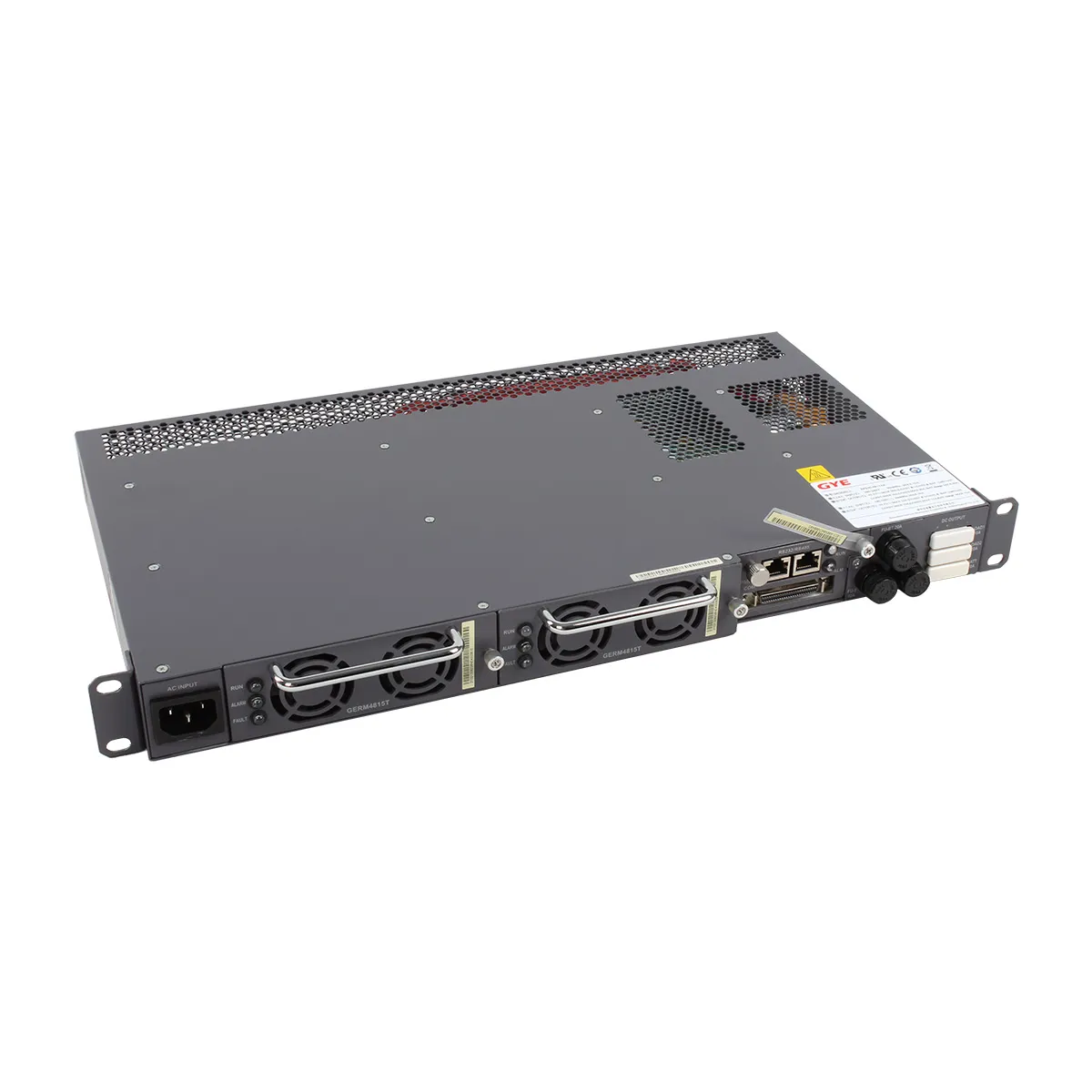

Блок живлення Huawei EPS30-4815AF-30A (-48V/30A)

Huawei EPS30-4815AF-30A є операторським (carrier-class) модульним конвертером живлення подвійної потужності, призначеним для перетворення змінного струму 220V/110V у стабільне постійне напруження -48V DC з максимальним вихідним струмом 30А. Це потужніша версія моделі на 15А, що містить два випрямлячі та здатна забезпечувати живленням більш навантажені вузли базових станцій та телекомунікаційне обладнання.

---

Основні характеристики

• Тип пристрою: Операторський модульний конвертер AC/DC подвійної потужності (Carrier-class AC/DC Power Converter)
• Загальна вихідна потужність: 1600 Вт
• Максимальний вихідний струм: 30 А (при вводі 220V AC)
• Робоча вихідна напруга: -53.5 V DC (номінальна)
• Вхідна напруга:
  • AC вхід: 220 V AC (діапазон: 90 до 280 V AC). Максимальний вхідний струм: 10 А.
  • Частота: 50/60 Гц.
  • Вхід для акумуляторів (BATT): -48 V DC, розрахований на підключення батареї ємністю 40 Ah (типово 4 акумулятори по 12V).
• Конфігурація:
  • Шассі EPS30-4815AF-30A: Модульна основа, що включає:
    • 2x PSU (Модулі живлення): Два випрямлячі GERM4815T, кожен на 15А. Працюють паралельно, забезпечуючи сумарний струм 30А та резервування N+1.
    • 1x PMU (Модуль управління живленням): EPMU03 – забезпечує керування та моніторинг.
    • 1x DCDU-05 (Модуль розподілу постійного струму): Вже встановлений у шассі. Приймає живлення від Load2.
• Розподіл живлення на шассі:
  • Load1: Вихід на 10А (захищений запобіжником). Для живлення базового обладнання (BBU, OLT, комутатор).
  • Load2: Вихід на 20А (захищений запобіжником). Призначений для живлення вбудованого модуля DCDU-05.
  • BATT: Вихід на 20А для підключення акумуляторної батареї (-48V).
  • Гнучкість: Всі виходи можуть бути об'єднані (шунтовані) для отримання загального максимального струму 30А, але стандартне використання передбачає розподіл через Load1, Load2/DCDU-05 та BATT.
• Розподіл від DCDU-05 модуля (після Load2):
  • 1 вихід для RRU: До 12А.
  • 1 вихід для TX: До 4А.
• Фізичні параметри:
  • Розміри (ВxШxГ): 43.6 мм x 482.6 мм x 270 мм (1U стійковий формат з ушками).
  • Вага: Менше 10 кг.
• Підключення: Вихідні силові кабелі підключаються через спеціальний роз'єм XH2.54.

---

Ключові переваги

• Подвійна потужність з резервуванням: Два модулі PSU забезпечують не тільки високу потужність 30А/1600Вт, але й резервування типу N+1. При виході з ладу одного випрямляча система продовжує роботу на потужності 15А.
• Інтегроване рішення для потужних RRU: Наявність DCDU-05 всередині шассі робить систему готовим рішенням для живлення кількох потужних радіомодулів (RRU) та передавачів (TX) у складі базової станції.
• Компактність 1U: При потужності 1600Вт система займає лише 1U місця в стійці, що є дуже високим показником щільності потужності.
• Гнучке розподілене живлення: Окремі виходи з різними номіналами дозволяють оптимально розподілити потужність між різними типами обладнання.
• Професійне керування акумуляторами: Модуль EPMU03 забезпечує повний контроль за станом та зарядом АКБ, розрахованих на ємність 40Аг.

---

Сфери застосування

• Потужні базові станції 4G/LTE та початкові конфігурації 5G: Для живлення кількох RRU, потужних BBU та мікрохвильових ліній зв'язку.
• Агрегаційні телекомунікаційні вузли: Де в одній стійці розміщено обладнання, що вимагає роздільного живлення (наприклад, OLT + комутатор + система передачі).
• Вузли зв'язку з підвищеними вимогами до надійності: Завдяки резервуванню живлення та наявності АКБ.

---

Рекомендації щодо використання

• Стандартна схема розподілу:
  • Load1 (10A): Базове обладнання (BBU, комутатор).
  • Load2 -> DCDU-05 (20A): Радіообладнання (RRU) та передавачі (TX). Сумарне навантаження на DCDU-05 не повинно перевищувати 16А (12А+4А).
  • BATT (20A): Підключіть рекомендовану або розраховану акумуляторну батарею -48V ємністю до 40Аг.
• Резервування: Система автоматично використовує два PSU для резервування. При плануванні тривалого навантаження враховуйте, що після відмови одного PSU максимальний струм становитиме 15А.
• Підбір АКБ: Дотримуйтесь рекомендацій щодо ємності (40Аг). Для більш тривалої автономії можна підключати батареї більшої ємності, але потрібно переконатися, що струм заряду не перевищує можливості порту BATT та системи в цілому.
• Підключення кабелів: Використовуйте штатні кабелі з роз'ємами XH2.54 або переконуйтесь у якості та правильності розпинування при самостійному виготовленні кабелів.
• Вхідне живлення 220V: Забезпечте стабільну мережу 220V з можливістю навантаження до 10А (понад 2 кВт) для цієї системи.

---

Висновок

Huawei EPS30-4815AF-30A є потужним, компактним та надійним рішенням для живлення сучасних телекомунікаційних вузлів, що потребують значної енергії. Поєднуючи в собі подвійні випрямлячі з резервуванням, інтегрований розподільчий модуль для радіообладнання та розвинене керування АКБ у форматі всього 1U, вона пропонує операторам зв'язку ідеальний баланс між потужністю, функціональністю та ефективним використанням простору в шафі.
