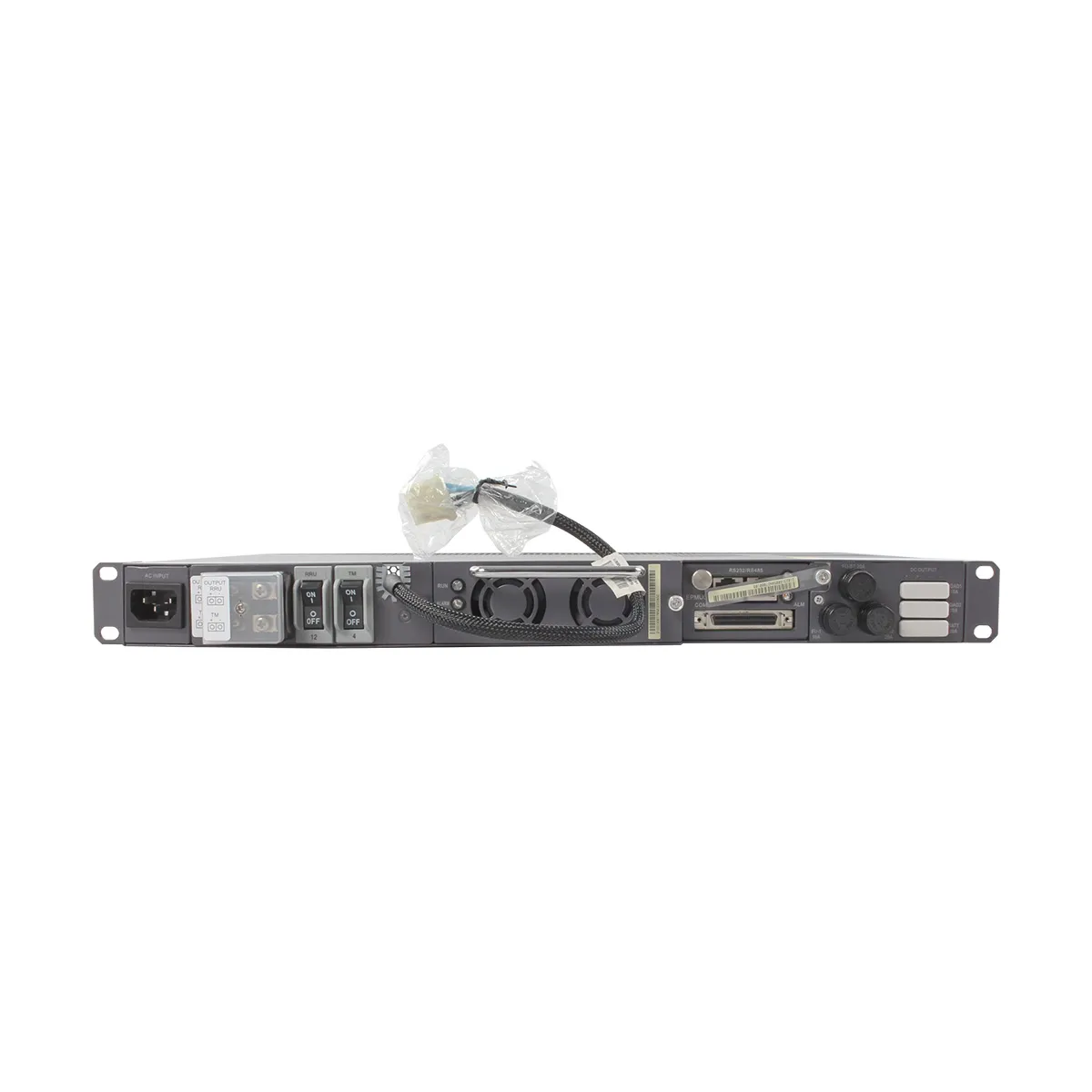

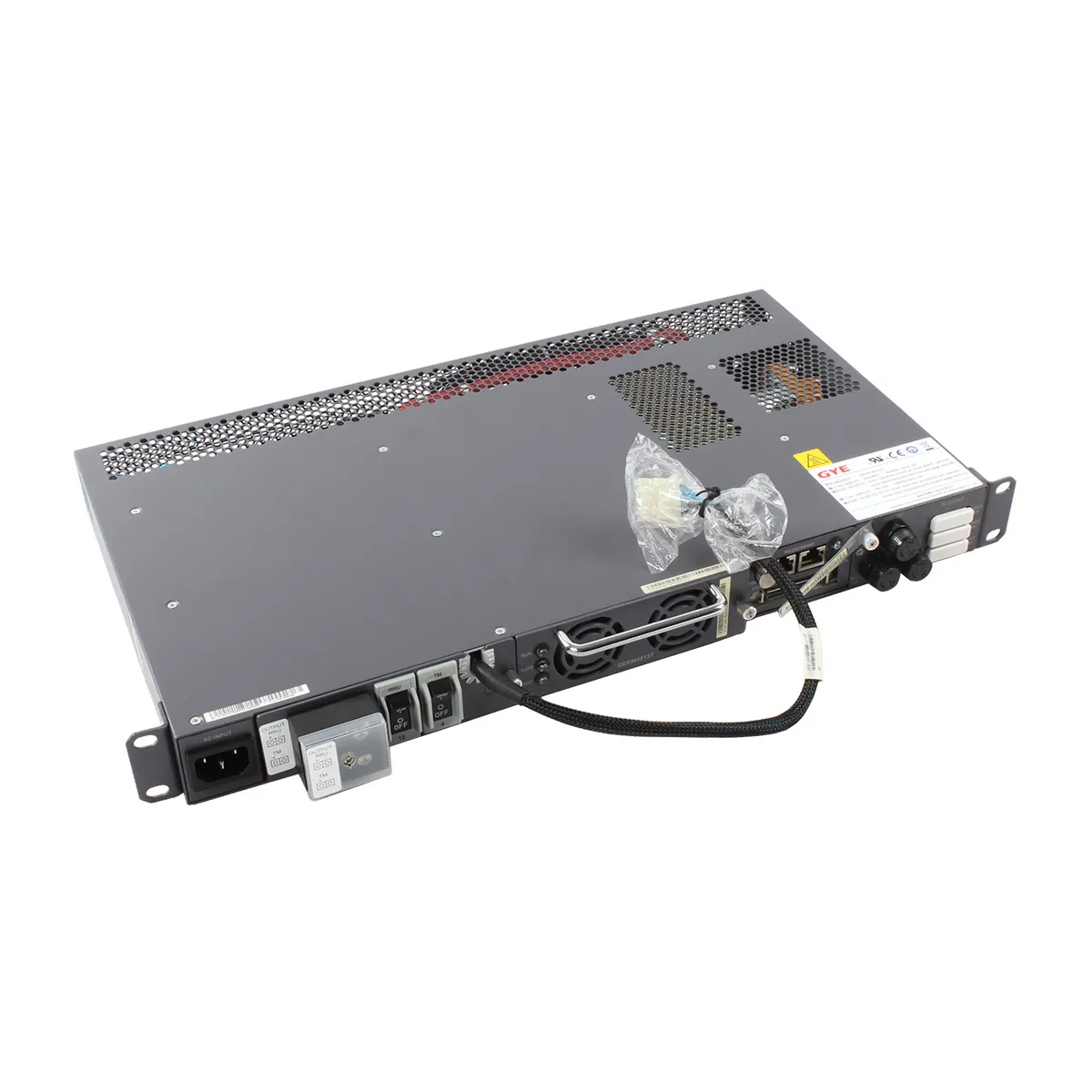

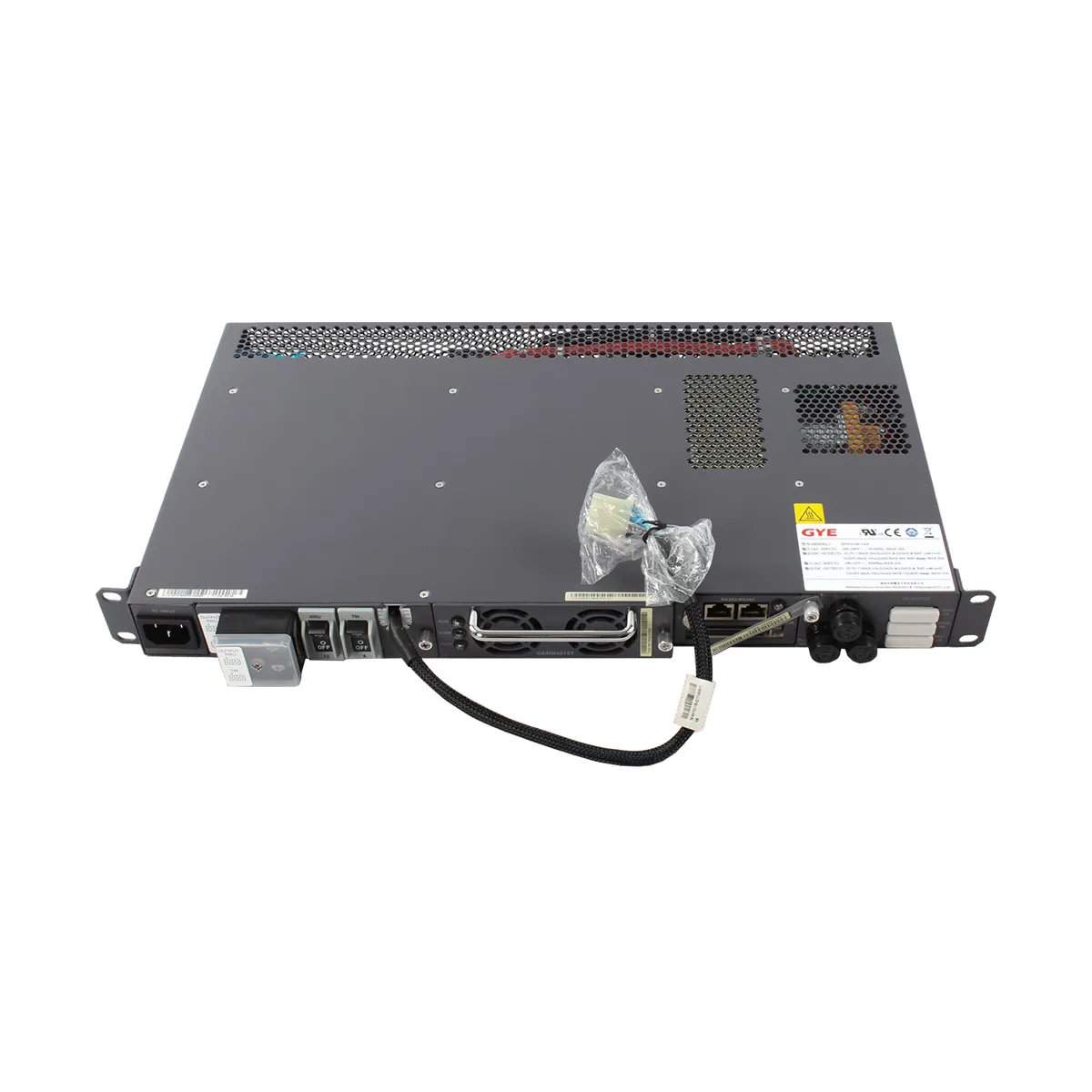

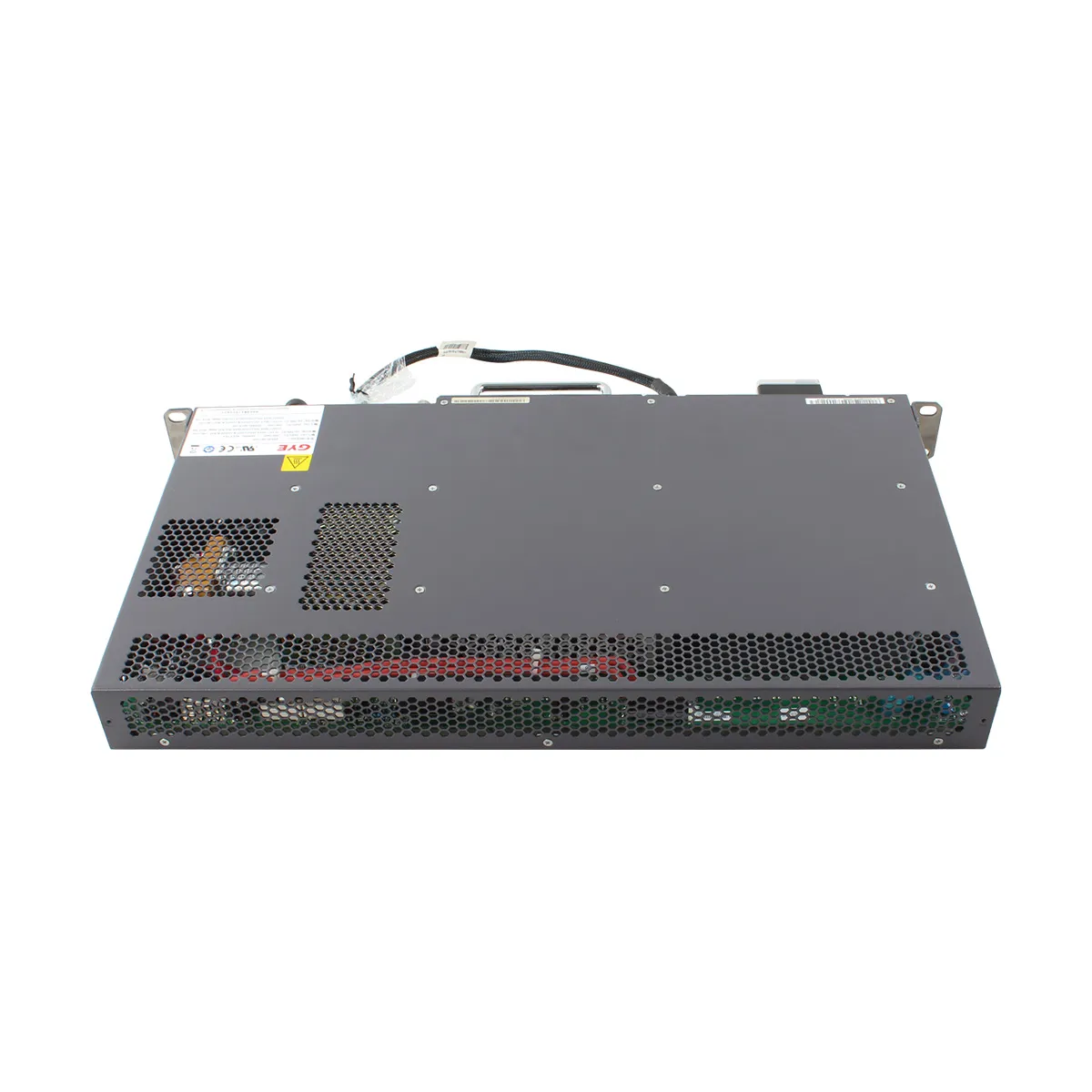

Блок живлення Huawei EPS30-4815AF-15A

Блок живлення Huawei EPS30-4815AF-15A (-48V/15A)

Huawei EPS30-4815AF-15A є операторським (carrier-class) модульним конвертером живлення, призначеним для перетворення змінного струму 220V/110V у стабільне постійне напруження -48V DC з максимальним вихідним струмом 15А. Система має інтегрований розподільчий модуль DCDU-05, що забезпечує зручне та гнучке підключення радіомодулів (RRU) та передавачів (TX), що робить її ідеальною для базових станцій та інших телекомунікаційних вузлів.

---

Основні характеристики

• Тип пристрою: Операторський модульний конвертер AC/DC з інтегрованим розподілом (Carrier-class AC/DC Power Converter)
• Загальна вихідна потужність: 800 Вт
• Максимальний вихідний струм: 15 А (при вводі 220V AC) / 7.5 А (при вводі 110V AC dual-live-wire)
• Вихідна напруга: Регульована в діапазоні -42V DC до -58V DC
• Вхідна напруга:
  • 220V AC однофазна: 176 V AC до 290 V AC
  • 110V AC двожильна (dual-live-wire): 90/180 V AC до 135/270 V AC
• Конфігурація:
  • Шассі EPS30-4815AF-15A: Модульна основа, що включає:
    • 1x PSU (Модуль живлення): GERM4815T – випрямляч потужністю до 15А.
    • 1x PMU (Модуль управління живленням): EPMU03 – забезпечує керування та моніторинг.
    • 1x DCDU-05 (Модуль розподілу постійного струму): Вже встановлений у шассі. Приймає живлення від Load2 та роздає на RRU/TX.

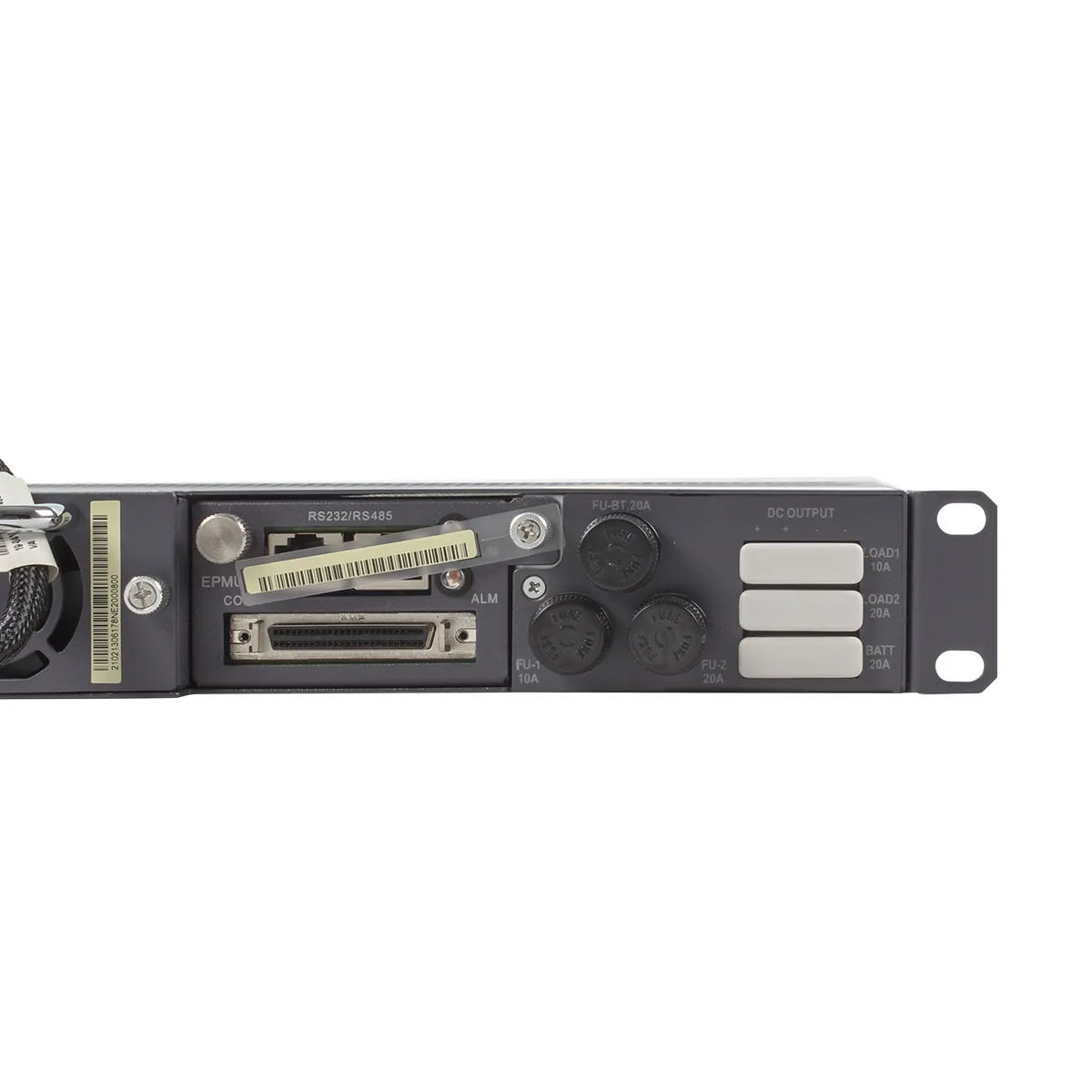

• Розподіл живлення на шассі:
  • Load1: Вихід на 10А. Призначений для живлення базового обладнання (наприклад, BBU, контролера).
  • Load2: Вихід на 20А. Призначений виключно для живлення вбудованого модуля DCDU-05.
  • BATT: Вихід на 20А для підключення акумуляторної батареї (-48V).
• Розподіл від DCDU-05 модуля (після Load2):
  • 1 вихід для RRU: До 12А (для живлення віддалених радіомодулів).
  • 1 вихід для TX: До 4А (для живлення мікрохвильових передавачів або іншого обладнання).
• Захист: Вбудований захист від перенапруги (Surge protection): 2 кВ (диференціальний режим), 4 кВ (синфазний режим).

---

Ключові переваги

• Готове рішення "під ключ" для базової станції: Інтеграція DCDU-05 безпосередньо в шассі усуває необхідність окремого замовлення та монтажу цього модуля, спрощуючи логістику та установку.
• Оптимізація для RRU та передавачів: Спеціалізовані виходи DCDU-05 дозволяють безпечно та ефективно живити найбільш поширене периферійне обладнання базових станцій.
• Зручне та безпечне підключення: Конструкція передбачає легке підключення силових кабелів.
• Гнучке вхідне живлення: Підтримка як стандартного 220V, так і 110V dual-live-wire для різних регіонів та об'єктів.
• Надійний захист: Високий рівень захисту від перенапруги захищає дороге обладнання від імпульсних перешкод у мережі.
• Резервування за рахунок АКБ: Виділений потужний порт BATT (20А) забезпечує надійне підключення акумуляторів для резервування живлення.

---

Сфери застосування

• Малі та середні базові станції 2G/3G/4G: Основне призначення – живлення комплексу: BBU (від Load1), RRU (від DCDU-05), передавачів (від DCDU-05).
• Точки доступу та малі клітинки (Small Cells).
• Транспортні телекомунікаційні вузли: Де потрібне живлення радіообладнання та передавачів.
• Вузли зв'язку з обмеженим простором: Завдяки компактній інтегрованій конструкції.

---

Рекомендації щодо використання

• Розподіл навантаження:
  • Load1 (10A): Підключіть базове обладнання (BBU, OLT невеликої потужності, комутатор). Максимум – 10А.
  • Load2 -> DCDU-05: Використовуйте для RRU/TX. Сумарний струм через DCDU-05 не повинен перевищувати 12А+4А=16А, але обмежений потужністю PSU в 15А.
  • BATT (20A): Підберіть АКБ відповідної ємності, переконавшись, що струм заряду не перевищує можливостей порту.
• Важливо! Вибір вхідної напруги:
  • При підключенні до 220V система видає повні 15А.
  • При підключенні до 110V dual-live-wire максимальний вихідний струм обмежується 7.5А. Враховуйте це при плануванні навантаження.
• Планування потужності: Сумарний струм від Load1, DCDU-05 та струм заряду АКБ не повинен перевищувати 15А (або 7.5А для 110V).
• Заземлення та захист: Для ефективної роботи вбудованого захисту від перенапруги обов'язково виконайте правильне заземлення системи.

---

Висновок

Huawei EPS30-4815AF-15A є спеціалізованим, оптимізованим та готовим до використання рішенням для живлення малих телекомунікаційних вузлів, зокрема базових станцій. Його ключова відмінність — вже інтегрований модуль розподілу DCDU-05, що робить процес розгортання швидшим та простішим. Система пропонує зручний розподіл живлення між основним обладнанням, радіомодулями та акумуляторами, має широкий діапазон вхідних напруг та надійний захист, що відповідає вимогам операторського класу.
