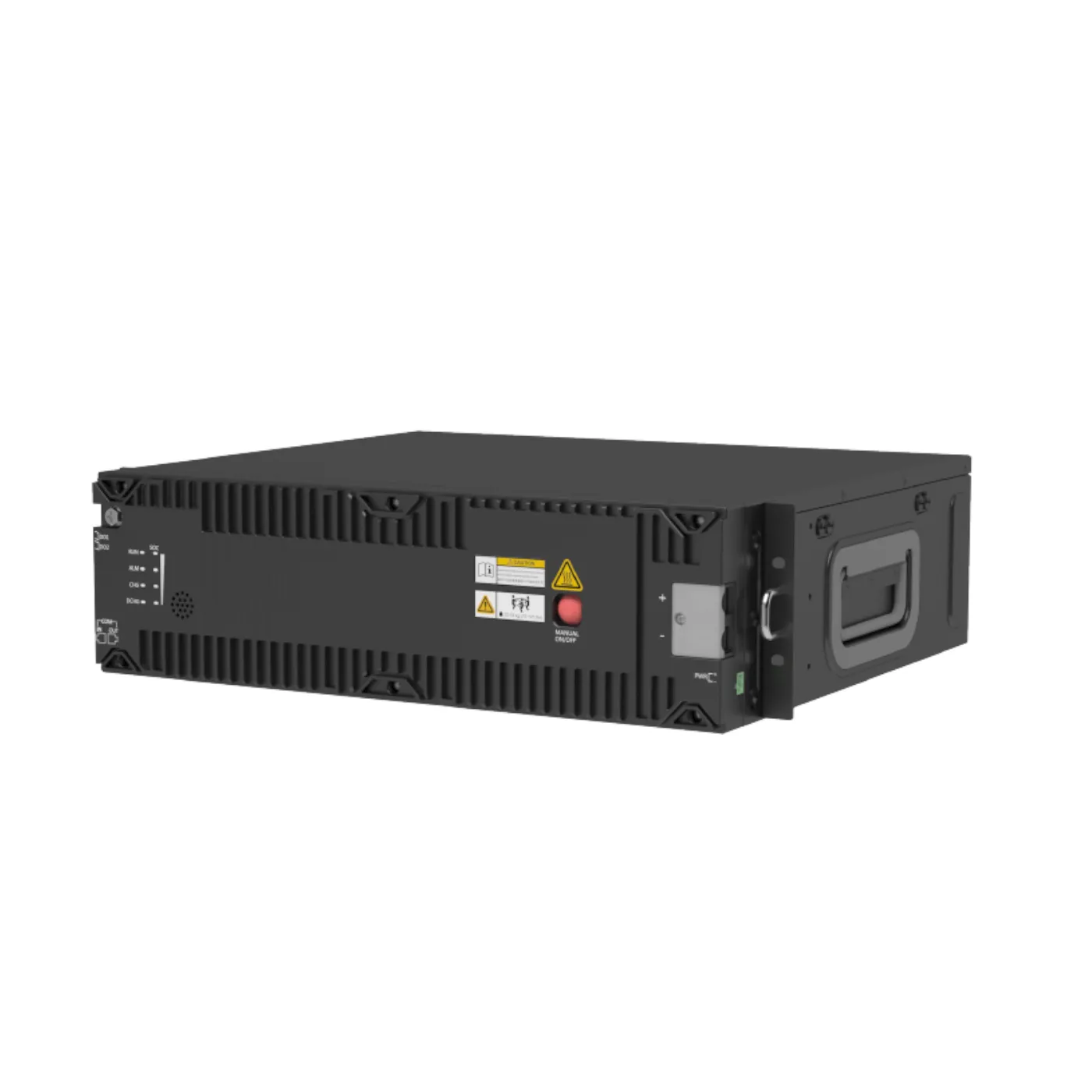

Акумуляторна батарея Huawei ESM-48100A1

Літій-залізо-фосфатна акумуляторна батарея Huawei ESM-48100A1

Акумуляторна батарея Huawei ESM-48100A1 є високотехнологічним рішенням на основі технології LiFePO4 (літій-залізо-фосфат), спеціально розробленим для інтеграції з системами безперебійного живлення Huawei. Призначена для забезпечення тривалої та надійної автономії критично важливого телекомунікаційного та мережевого обладнання в умовах обмеженого простору та підвищених вимог до терміну служби.

---

Основні характеристики

• Тип пристрою: Модульна літій-залізо-фосфатна (LiFePO4) акумуляторна батарея.
• Технологія: LiFePO4 (LFP) – найбезпечніша та найстійкіша різновид літій-іонної хімії.
• Номінальна напруга: 48V DC (51.2V номінально для LiFePO4).
• Номінальна ємність: 100 А·год (Ah) при струмі розряду 0.5C до кінцевої напруги.
• Енергетична ємність: Приблизно 5.12 кВт·год (51.2V * 100Ah).
• Габарити та конструкція:
  • Стандартизований корпус для встановлення в стійки та шафи.
  • Оптимізована для парування з системами живлення Huawei (наприклад, серії ETP).
  • Вбудована система управління батареєю (BMS – Battery Management System).

---

Детальні технічні параметри

• Електричні параметри:
  • Діапазон напруги: Від ~42V (мінімально допустимий розряд) до ~58.4V (повний заряд).
  • Максимальний струм розряду: До 100А (1C) в постійному режимі, вищі пікові струми можливі.
  • Максимальний струм заряду: До 50А (0.5C) рекомендується.
  • Внутрішній опір: Дуже низький, що забезпечує високу ефективність при високих струмах.
• Експлуатаційні характеристики:
  • Термін служби:
    • За кількістю циклів: >2000 циклів (при 80% глибині розряду, DoD).
    • За часом: До 8-10 років (залежно від умов експлуатації).
  • Температурний діапазон:
    • Заряд: 0°C до +45°C (оптимально +15°C...+25°C).
    • Розряд: -20°C до +60°C.
    • Зберігання: -20°C до +45°C.
  • Саморозряд: < 3% на місяць.
• Система управління (BMS):
  • Функції: Захист від перерозряду, перезаряду, перегріву, переструму, короткого замикання.
  • Балансування осередків: Пасивне або активне для підтримки рівномірного заряду всіх елементів.
  • Комунікація: Інтерфейси RS485, CAN або сухі контакти для інтеграції з контролером системи живлення Huawei та зовнішнім моніторингом.
  • Моніторинг: Напруга, струм, температура, стан заряду (SoC), стан здоров'я (SoH).

---

Сумісність та інтеграція

• Сумісні системи живлення Huawei:
  • Модульні системи серії ETP48xx (ETP48200, ETP4830, ETP4860) з підтримкою літієвих акумуляторів.
  • Системи, обладнані контролерами, що підтримують профіль заряду для LiFePO4.
• Процес інтеграції:
  1. Фізичне встановлення: Монтаж в стійку або шафу поряд з блоком живлення.
  2. Електричне підключення: Підключення до виділених клем акумуляторної шини (Battery Distribution Panel) БЖ через автоматичний вимикач відповідного номіналу.
  3. Комунікаційне підключення: Підключення інтерфейсного кабелю від BMS батареї до відповідного порту на модулі керування (наприклад, NMU, SCU) системи живлення.
  4. Програмне налаштування: Вибір типу акумулятора "Li-ion/LFP" та конфігурація параметрів заряду в меню контролера БЖ.
• Масштабування:
  • Можливе паралельне підключення кількох блоків ESM-48100A1 для збільшення ємності (наприклад, 2 батареї дадуть 200 А·год).
  • Увага: Паралельне з'єднання вимагає додаткового налаштування та перевірки сумісності BMS.

---

Ключові переваги технології LiFePO4

• Безпека: Технологія LiFePO4 стійка до теплового розгону, не схильна до горіння чи вибуху.
• Довгий термін служби: У 2-4 рази більше циклів порівняно з VRLA акумуляторами.
• Висока ефективність: ККД заряду-розряду >95%, менші втрати енергії.
• Швидкий заряд: Можливість зарядки струмом 0.5C-1C, що скорочує час відновлення.
• <strongШирший температурний діапазон: Ефективна робота при низьких та високих температурах.
• Менші габарити та вага: Вища щільність енергії дозволяє займати до 60% менше місця при тій самій ємності, що й VRLA.
• Нульове обслуговування: Не потрібно перевіряти щільність електроліту чи доливати воду.

---

Розрахунок часу автономії

• Формула: Час автономії (год) = [Ємність (А·год) × Коеф. глибини розряду] / Струм навантаження (А)
• Приклад для ESM-48100A1:
  • Навантаження комутатора та OLT: 15А.
  • Допустима глибина розряду для LiFePO4: 80-90%.
  • Час = (100 А·год × 0.9) / 15 А = 6 годин.
• Важливо: Контролер БЖ Huawei автоматично відключає навантаження при досягненні мінімально допустимої напруги батареї, запобігаючи глибокому розряду.

---

Рекомендації щодо експлуатації та безпеки

• Перше вмикання:
  • Повністю зарядити батарею перед першим використанням.
  • Переконатися, що в контролері БЖ обрано правильний тип акумулятора (LiFePO4).
• Зарядний профіль:
  • Використовувати тільки рекомендовані Huawei профілі заряду (CC/CV – постійний струм/постійна напруга).
  • Не допускати постійного підзаряду тривало напругою вище номіналу (float overcharging).
• Температурний контроль:
  • Намагатися підтримувати температуру навколишнього середовища в межах +15°C...+25°C.
  • Уникати встановлення поблизу джерел тепла.
• Моніторинг:
  • Регулярно перевіряти стан батареї через інтерфейс керування БЖ (напруга, SoC, помилки BMS).
  • Інтегрувати в загальну систему моніторингу мережі (NMS) для отримання сповіщень.
• Безпека:
  • Обов'язково використовувати запобіжник або автоматичний вимикач у ланцюзі "+" батареї.
  • Не розбирати корпус. Пошкодження може призвести до витоку електроліту та небезпеки.
  • Утилізація: Здавати на спеціалізовані пункти прийому літієвих акумуляторів.

---

Висновок

Акумуляторна батарея Huawei ESM-48100A1 представляє собою майбутнє систем резервного живлення для телекомунікацій. Її переваги в довговічності, безпеці, щільності енергії та відсутності обслуговування роблять її ідеальним вибором для нових розгортань та модернізації існуючих об'єктів, де надійність та оптимізація простору є пріоритетами. Незважаючи на більш високу початкову інвестицію порівняно з VRLA, її сумарна вартість володіння (TCO) завдяки значно довшому терміну служби виявляється значно нижчою.
