ZTE C320 + PRAM підключення до акумулятора.

Найбільш частим питанням серед наших клієнтів після покупки OLT комутаторів ZTE ZXA10 C320 є, як правильно підключити даний комутатор до акумуляторної батареї для використання її як безперебійне джерело живлення? Так як інформації про це дуже мало в інтернеті та й у мануалах про це теж нічого не сказано, ми зважилися відкрити завісу таємниці ДБЖ за допомогою плати розширення PRAM.

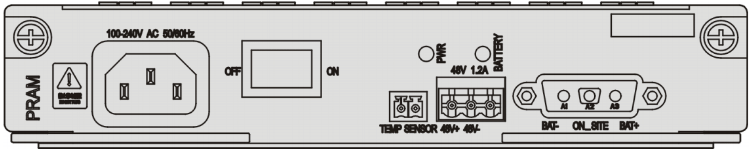

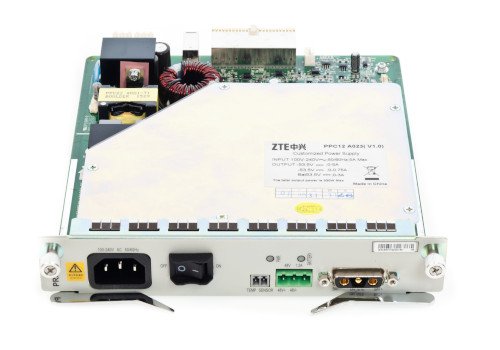

Для того, щоб підключити комутатор у ланцюг акумуляторних батарей, нам знадобиться плата живлення PRAM (рис.1), спеціально призначена для живлення OLT як від мережі 220В так і від акумуляторних батарей з можливістю заряджання акумуляторів. При використанні цієї плати розширення ви повинні пожертвувати слотом для додаткової плати uplink, якщо така потрібна. Але якщо вам все ж таки потрібна додаткова плата uplink, дивіться інструкцію з підключення OLT до ДБЖ через блок живлення PSU AC.

Отже розглянемо плату докладніше, щоб зрозуміти які роз’єми будуть використані підключення до акумуляторним батареям, які для живлення комутатора безпосередньо від заряду батарей 48 Вольт.

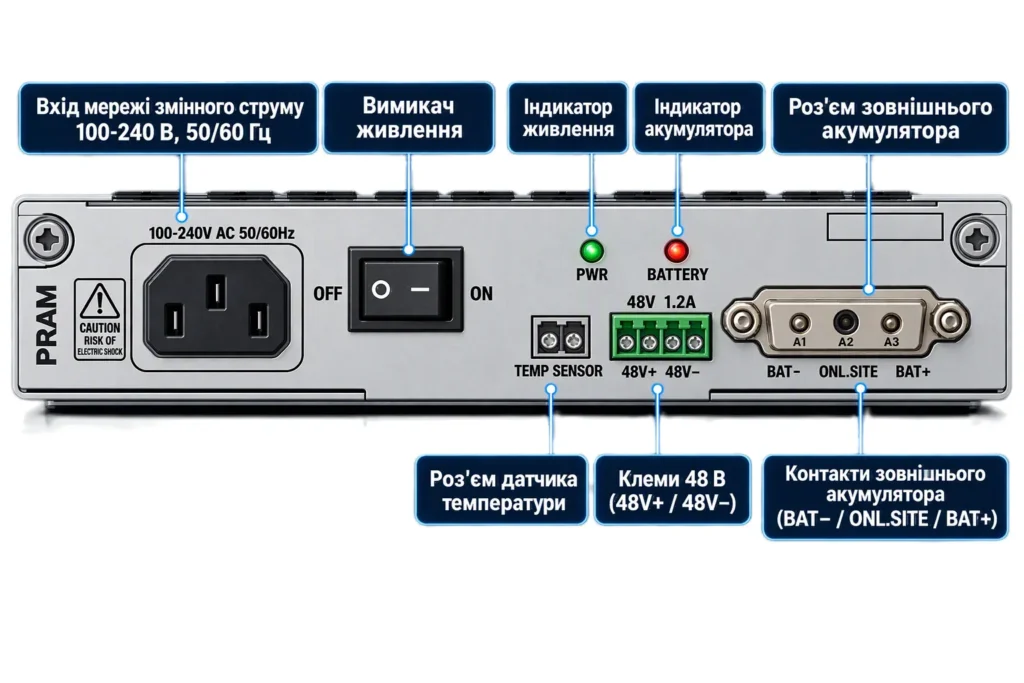

Першим з лівого боку на фронтальній панелі розміщено роз’єм для живлення від мережі 220В, а відразу після нього розташований перемикач ВКЛ/ВІДКЛ комутатор від мережі 220В.
Наступний другий роз’єм призначений для підключення температурного датчика за допомогою чого PRAM контролює інтенсивність зарядки акумуляторів, за ним розташований четвертий роз’єм з вихідною напругою 48В від батарей і останнім розташований роз’єм для підключення акумуляторних батарей.
Третім розташований зелений, трьох піновий роз’єм з вихідною напругою 48В, призначений для підключення навісного обладнання в заводських, вуличних шафах ZXA10 C320-EC70E.

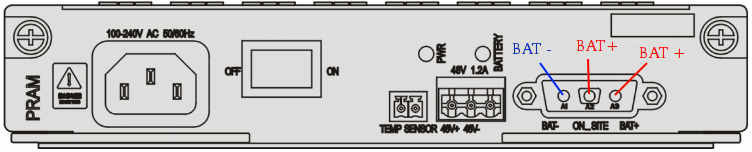

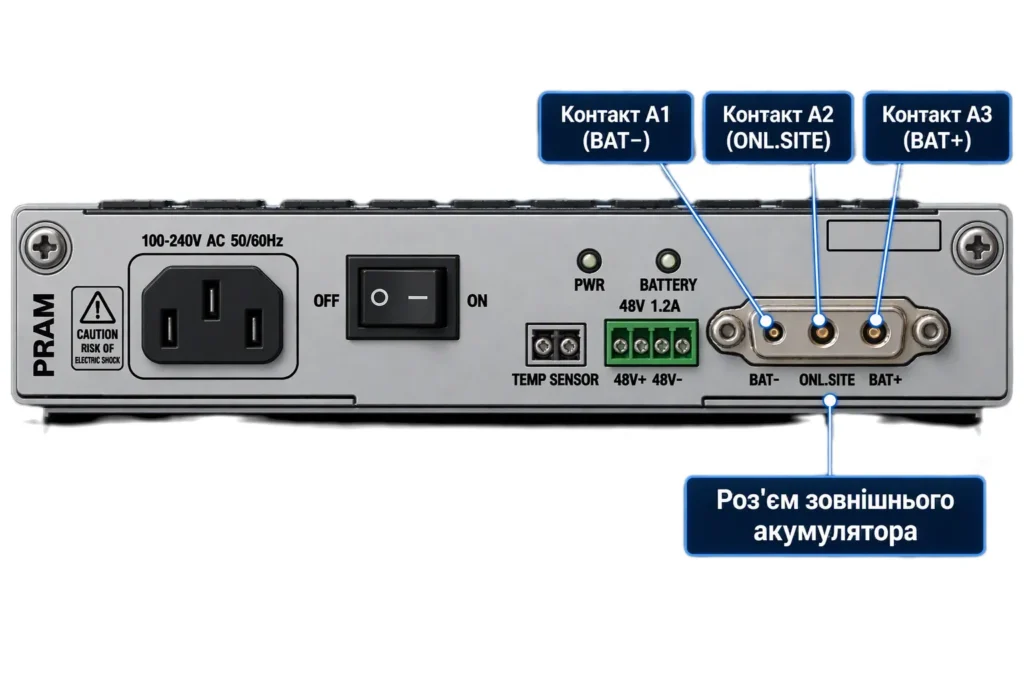

Отже розглянемо схему підключення в ланцюг акумулятора за схемою Рис 3. Для початку нам знадобиться кабель вже заздалегідь підготовлений для підключення батарей до PRAM або спаян самостійно за допомогою універсального штекера, де контакти BAT + і ON ESITE повинні бути замкнуті перемичкою або від кожного з них повинен відходити.

Після того як кабелі підключені до акумулятора, а штекер вставлений в гніздо батареї на лицьовій панелі PRAM, ви повинні побачити світлодіодний індикатор BATTERY, що світиться, якщо ж цього не відбувається, значить ви припустилися помилки в підключенні проводів або ж ваша PRAM пошкоджена.

Не забувайте про техніку безпеки при підключенні проводів, акумулятор повинен бути підключений в останню чергу для уникнення будь-яких випадкових коротких замикань, так само рекомендуємо включити послідовно в ланцюг плюсової клеми запобіжник.

Ось і все, тепер ваш OLT ZTE C320 готовий до безперебійної роботи від акумуляторів у випадки відключення від мережі 220В, а після того як в мережі знову з’явиться напруга, PRAM почне зарядку батарей якщо вона потрібна. батарей, так що тривалість роботи OLT комутатора залежить від струму батарей, чим більше Ампер, тим довше ваш OLT буде працювати від батарей. Також рекомендується використовувати оригінальні роз’єми, їх ви завжди зможете знайти в нашому магазині.

Примітка: Якщо після відключення від мережі 220В ваш OLT не продовжує працювати від акумуляторної батареї, це швидше за все означає, що ваш акумулятор не заряджений, залиште його підключеним до плати PRAM на кілька годин, після чого можете протестувати джерело безперебійного живлення.
