Покрокове керівництво з міграції з GPON на XGS-PON

Зростання споживання трафіку, масовий перехід на 4K/8K-стрімінг, а також запити корпоративних клієнтів на симетричні канали 1–10 Гбіт/с ставлять перед провайдерами завдання модернізації існуючих мереж GPON.

Найбільш раціональним шляхом є не повна заміна інфраструктури, а сценарій плавної міграції за допомогою технології Combo-PON (XGS-PON + GPON). Це дозволяє використовувати існуючу пасивну оптичну мережу (PON-дерево) та одночасно обслуговувати як старі ONU (GPON), так і нові мультигігабітні абонентські термінали (XGS-PON).

Архітектура Combo-PON: Як це працює на одній оптичній жилі

Міграція здійснюється завдяки спектральному ущільненню (WDM). Різні технології працюють на різних довжинах хвиль:

  • GPON: Downstream — 1490 нм, Upstream — 1310 нм.
  • XGS-PON: Downstream — 1577 нм, Upstream — 1270 нм.

Завдяки цьому обидва сигнали передаються по одному й тому ж одномодовому волокну (G.652.D) без взаємних перешкод. На боці OLT встановлюється спеціалізований трансивер Combo-PON, який поєднує в одному корпусі SFP+ два оптичних передавачі та два приймачі.

Розрахунок оптичного бюджету втрат (Optical Link Budget)

Головна проблема при впровадженні XGS-PON поверх існуючого GPON-дерева — додаткове згасання сигналу. Довжина хвилі 1577 нм більш чутлива до вигинів волокна та має дещо вище згасання в склі, ніж 1490 нм.

Загальне згасання траси (A_total) розраховується за формулою:

Atotal = (L × α) + (Nspl × Aspl) + (Nconn × Aconn) + Asplit

Де:

  • L — довжина оптичної лінії (км);
  • α — коефіцієнт згасання волокна (~0.22–0.35 дБ/км);
  • Aspl — втрати на зварних з’єднаннях (~0.05 дБ);
  • Nspl — кількість зварних з’єднань;
  • Aconn — втрати на роз’ємах SC/APC (~0.2–0.3 дБ);
  • Nconn — кількість коннекторів;
  • Asplit — втрати на оптичних дільниках (наприклад, PLC 1:32 дає ~16.5–17.5 дБ, а PLC 1:64 — до 20.5 дБ).

При коефіцієнті сплітування 1:64 та довжині траси 10–15 км загальне згасання часто перевищує 28–30 дБ. Звичайний модуль класу Class B+ або стандарту C+ працює на межі спрацьовування, що призводить до втрати пакетів (FLAP-статусів на ONU) при найменшому забрудненні коннекторів.

Чому вибір класу потужності OLT-модуля вирішує результат міграції

Щоб компенсувати високе згасання на сплітерах і втрати на WDM-фільтрах, інженеру необхідно використовувати трансивери класу Class C+ або C++.

  • Class B+: Бюджет потужності ~28.5 дБ (підходить для 1:32 на коротких лініях).
  • Class C+: Бюджет потужності ~32 дБ (дозволяє впевнено працювати на 1:64).
  • Class C++: Бюджет потужності ~35 дБ (забезпечує необхідний запас 3–5 дБ для нестабільних ділянок, повторних зварок та високих коефіцієнтів розгалуження).

Під час проектування вузлів на обладнанні ZTE серій C300/C600 важливо використовувати сертифіковані Combo-трансивери відповідного класу.

Наприклад, потужний оптичний модуль ZTE XGSPON & GPON Class C+ / C++ (OLT)

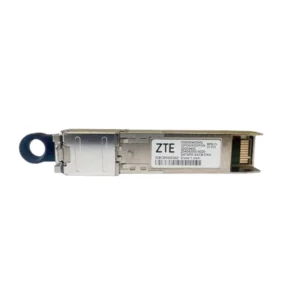

Оптичний модуль SFP+ ZTE XGSPON & GPON Class C+ / C++ (OLT)
Оптичний модуль SFP+ ZTE XGSPON & GPON Class C+ / C++ (OLT) 3390.60 грн. ($75.0) Замовити

Він забезпечує вихідну потужність Tx XGS-PON до +5..+8 дБм та високу чутливість приймача Rx. Це дозволяє підключати XGS-PON абонентів на вже існуючих кросах без перебудови пасивної мережі та зміни сплітерів.

Чек-лист для монтажної бригади при переході на XGS-PON

  1. Ревізія кросового господарства: Перевірте та прочистіть усі коннектори (SC/APC) спиртовими безворсовими серветками або клінерами. На довжині хвилі 1577 нм бруд дає втрати до 1.5–2 дБ на кожному з’єднанні.
  2. Контроль макровигинів: Огляньте касету сплітерного вузла. Радіус вигину волокна G.652.D не повинен бути меншим за 30 мм (для G.657.A1/A2 — менше 7.5–10 мм), інакше виникне різке згасання на 1577 нм.
  3. Вимірювання селективним измерителем потужності (PON Power Meter): Звичайний оптичний тестер не підходить. Використовуйте прилад із підтримкою розширеного спектра (1270/1310/1490/1577 нм) для одночасного заміру рівнів GPON та XGS-PON.
  4. Налаштування профілів на OLT: Переконайтеся, що на платі (наприклад, GFCH / GFTH / FWFD) виправлено джойнінг-профілі ONU та включено автовизначення типів абонентських пристроїв.

Міграція на XGS-PON за допомогою технології Combo-PON — це найменш затратний спосіб підвищити пропускну здатність мережі в рази. Ключ до стабільної роботи всієї пасивної інфраструктури без «падаючих» лінків — вірно розрахований оптичний бюджет та використання висококласних оптичних модулів (Class C+ / C++), які компенсують згасання на складних ділянках траси.
